3.B-Tree
因为AVL树存在的缺陷,MySQL并没有把它作为索引存储的数据结构.如何减少磁盘IO是数据库提升性能的关键,每个节点尽可能多的存储一些数据,每次磁盘IO就能多加载一些数据到内存,B-Tree就是基于这样的思想设计的.
B-Tree介绍
B-Tree是一种平衡的多路查找树,B树允许一个节点存放多个数据. 这样可以在尽可能减少树的深度的同时,存放更多的数据(把瘦高的树变的矮胖).
B-Tree中所有节点的子树个数的最大值称为B-Tree的阶,用m表示.一颗m阶的B树,如果不为空,就必须满足以下条件.
-
m阶的B-Tree满足以下条件:
- 每个节点最多拥有m-1个关键字(根节点除外),也就是m个子树
- 根节点至少有两个子树(可以没有子树,有就必须是两个)
- 分支节点至少有(m/2)颗子树 (除去根节点和叶子节点其他都是分支节点)
- 所有叶子节点都在同一层,并且以升序排序

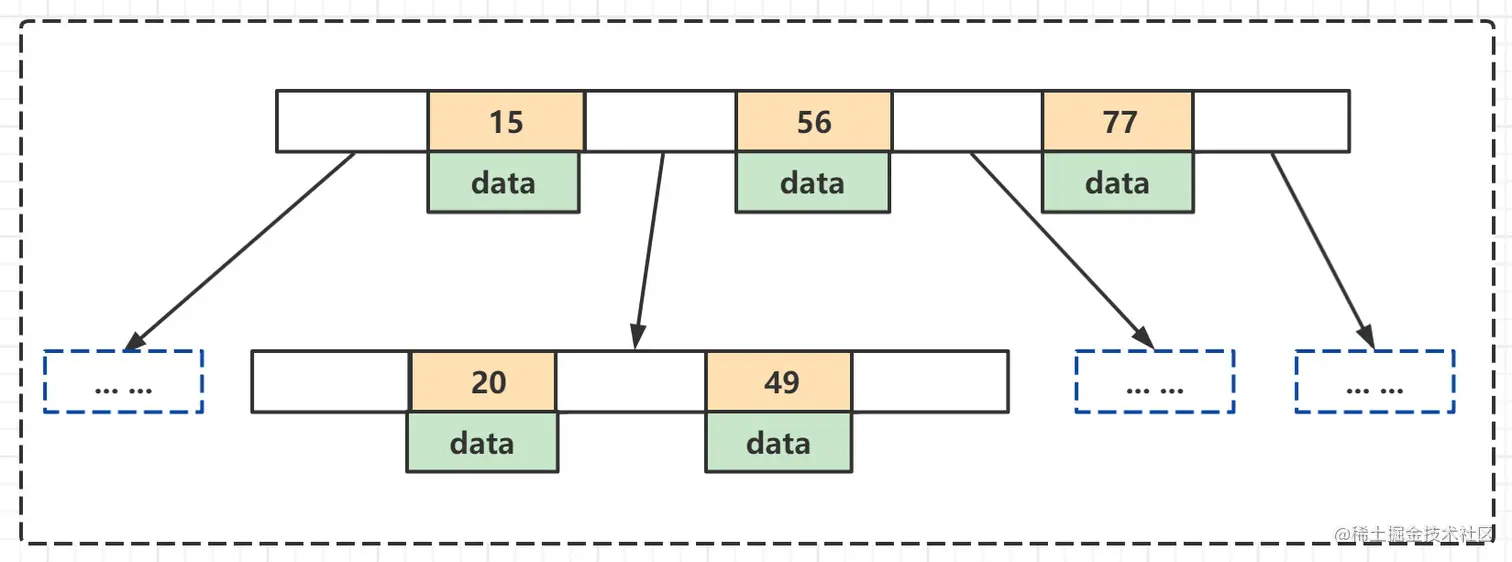

B-Tree结构存储索引的特点 为了描述B-Tree首先定义一条记录为一个键值对[key, data] ，key为记录的键值，对应表中的主键值(聚簇索引)，data为一行记录中除主键外的数据。对于不同的记录，key值互不相同
- 索引值和data数据分布在整棵树结构中
- 白色块部分是指针,存储着子节点的地址信息。
- 每个节点可以存放多个索引值及对应的data数据
- 树节点中的多个索引值从左到右升序排列
B-Tree的查找操作
B-Tree的每个节点的元素可以视为一次I/O读取，树的高度表示最多的I/O次数，在相同数量的总元素个数下，每个节点的元素个数越多，高度越低，查询所需的I/O次数越少.
B-Tree的查找可以分为3步:
- 首先要查找节点,因为B-Tree通常是在磁盘上存储的,所以这步需要进行磁盘IO操作
- 第二步查找关键字,当找到某个节点后将该节点读入内存中, 然后通过顺序或者折半查找来查找关键字,如果命中就结束查找。
- 若没有找到关键字，则需要判断大小来找到合适的分支继续查找,如果已经找到了叶子节点,就结束查询。

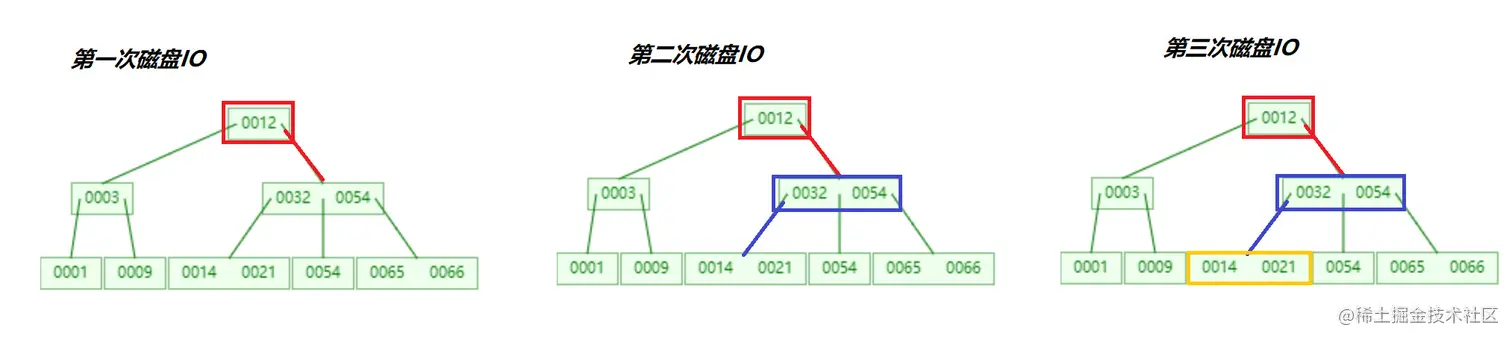

下面我们演示一下在一个3阶B-Tree中查找元素21的过程
插入顺序: 32 3 12 54 1 9 14 21 54 65 66
B-Tree总结
- 优点: B树可以在内部节点存储键值和相关记录数据，因此把频繁访问的数据放在靠近根节点的位置将大大提高热点数据的查询效率。
- 缺点: B树中每个节点不仅包含数据的key值,还有data数据. 所以当data数据较大时,会导致每个节点存储的key值减少,并且导致B树的层数变高.增加查询时的IO次数.
- 使用场景: B树主要应用于文件系统以及部分数据库索引，如MongoDB，大部分关系型数据库索引则是使用B+树实现
