任务场景

已有两个文件,分别包含图的顶点信息(含标签)、边信息(边连接的两个顶点)

节点标签信息:

  • 第一列:节点id

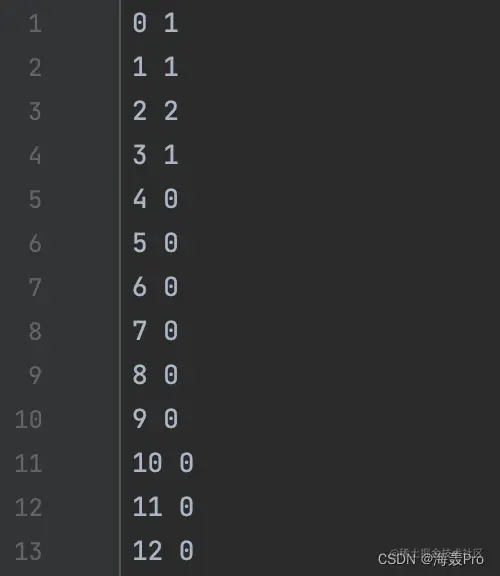

  • 第二列:节点标签 在这里插入图片描述

边信息:

  • 第一列:节点id
  • 第二列:节点id
  • 表示这两个订点之间存在边 在这里插入图片描述

目标生成原图,显示其间的连接关系,以及使用不同的颜色区分不同标签的节点

解决方法

使用networkx库即可

import networkx as nx
import matplotlib.pyplot as plt
import numpy as np

label = np.loadtxt("data/europe-flights" + '.lbl', dtype=np.int)
labels = [label[i][1] for i in range(len(label))]
labelToColors = {0:'r', 1:'g', 2:'b', 3:'y'}
# labelToColors = {0:'#2ECC71', 1:'#2980B9', 2:'#48C9B0', 3:'#F7DC6F'}

colors = [labelToColors[i] for i in labels]

edges = np.loadtxt("data/europe-flights" + '.edge', dtype=np.int)

#更新全局参数,设置图形大小
plt.rcParams.update({
    'figure.figsize':(36,36)
})


# # 创建空的无向图
G = nx.Graph()

G.add_nodes_from([i for i in range(len(label))]) # 添加多个节点

print(G)

# # 同时添加多条线
G.add_edges_from([(edges[i][0], edges[i][1]) for i in range(len(edges))])

nx.draw_networkx(G, node_color=colors, pos=nx.random_layout(G), width = 0.1)
plt.show()

注:

  • pos=nx.random_layout(G):节点随机排列
  • width = 0.1:连接两个节点之间线条的宽度(粗细程度)
  • 边文件后缀为.edge
  • 标签文件后缀为.lbl
  • 数据来源:europe-flights

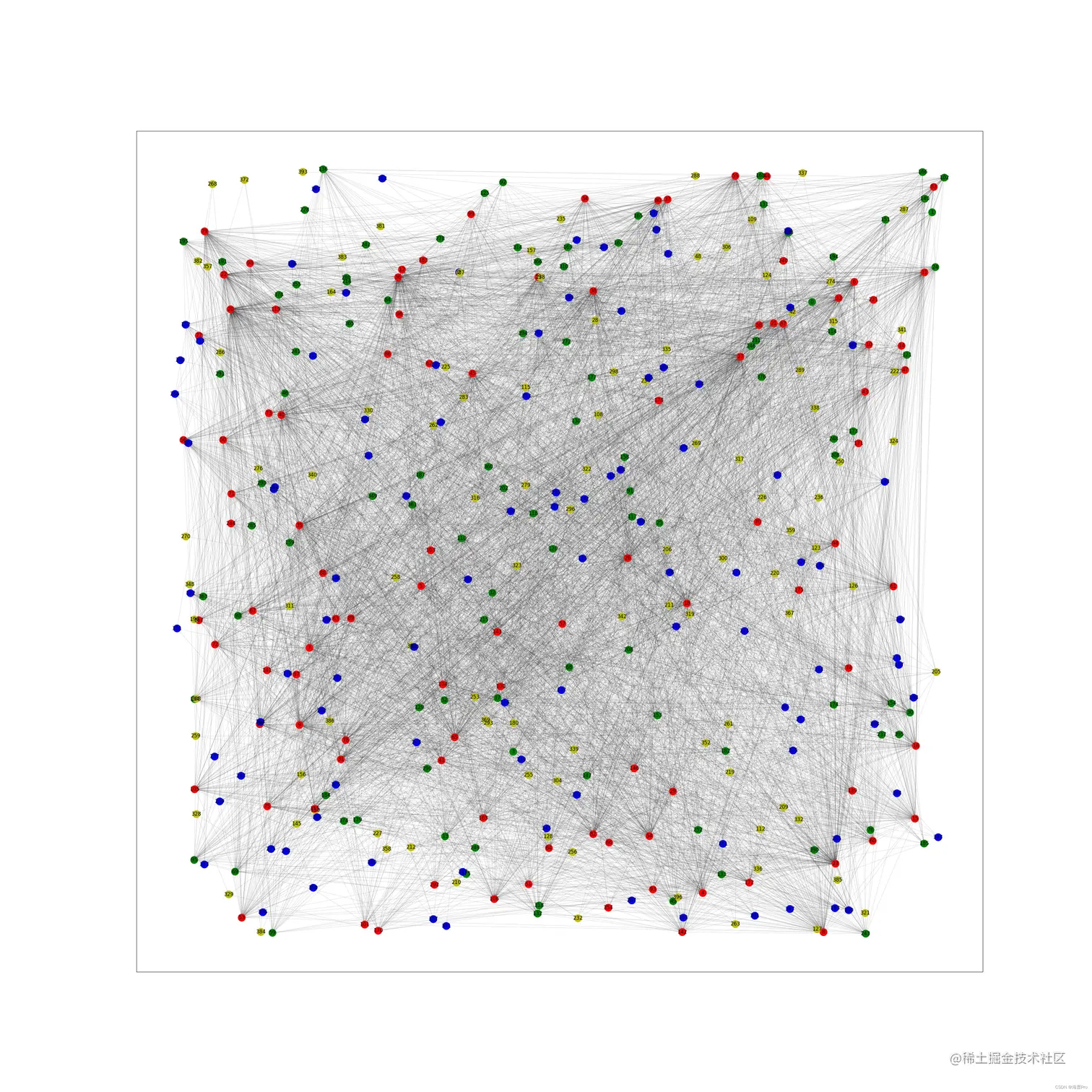

在这里插入图片描述
