一、硬件准备
（1）测试仪一台：如R&S公司的CMW500、CMW270等；
（2）PC一台；
（3）待测试设备一台；
（4）USB转串口线两根（连接PC与测试仪）；
（5）USB控制线一根（连接PC与待测设备）；
（6）射频线缆一根（SMA或IPEX接头）。
硬件结构示意图如下图所示：

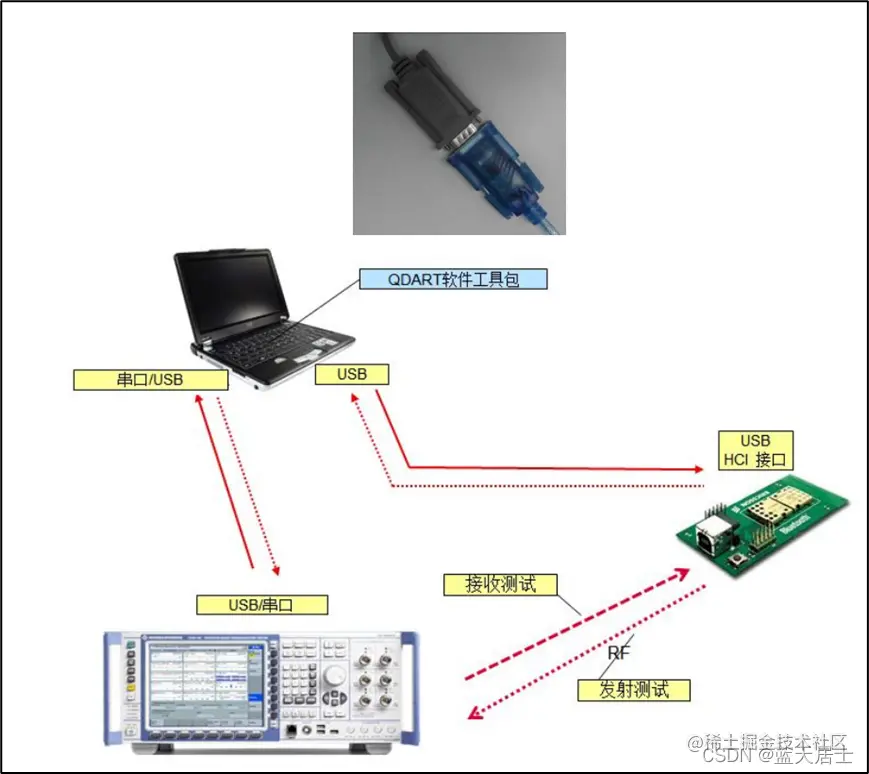

图1 硬件系统连接示意图
二、软件准备
（1）PC中安装USB转串口的驱动软件（如果PC可以自动识别则不需要）；
（2）测试仪中安装USB转串口的驱动软件；
（3）PC中安装ADB控制软件（adbgjb.zip）；
（4）PC中安装Qualcomm公司的QDART芯片控制软件工具包（QDART.WIN.4.8_Installer_00043.1.zip），版本在4.2.83及以上；
（5）PC中安装Qualcomm公司的手机调试的驱动Qualcomm Usb Driver（
Android_USB_Driver_Q_9.16.1.28_2016_04_01_All_in_One_Setup.rar），安装此驱动后，连接手机至PC时可以映射出串口设备。
三、测试步骤
（0）通过USB转串口连接PC与测试仪，通过USB控制线连接PC与待测设备，通过射频线连接测试仪与待测设备，如图1所示；
（1）在Windows下运行cmd命令，打开cmd终端；
（2）在cmd命令行下输入“adb shell”命令，如果需要权限可以先行输入“adb root”、“adb remount”。如下图所示：
（3）待手机被正常控制后（光标前显示#，而非$），在adb shell下输入“ptt_socket_app -v -d -f”命令。如下图所示：
（4）配置测试仪（这一步实验室负责）；

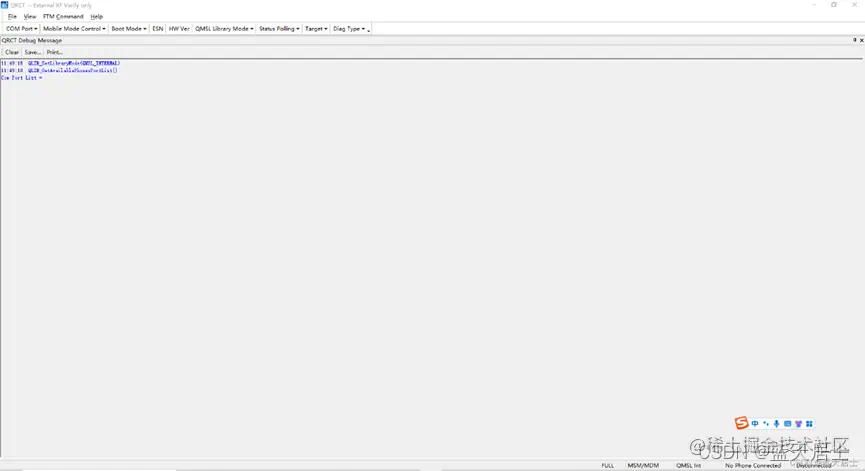

（5）配置被测手机，进入控制电脑的“C:\Program Files (x86)\Qualcomm\QDART\bin”路径下，运行“QRCT.exe”工具（以管理员身份运行），QRCT启动后界面如下图所示：

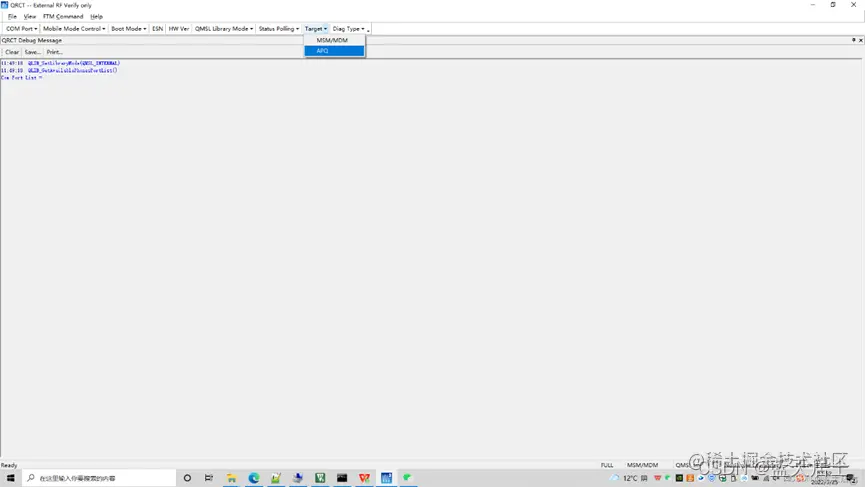

（6）“Target”选项下选择“APQ”，如下图所示：
（7）“QMSL Library Mode”选择“QPST”或“QMSL Internal”；

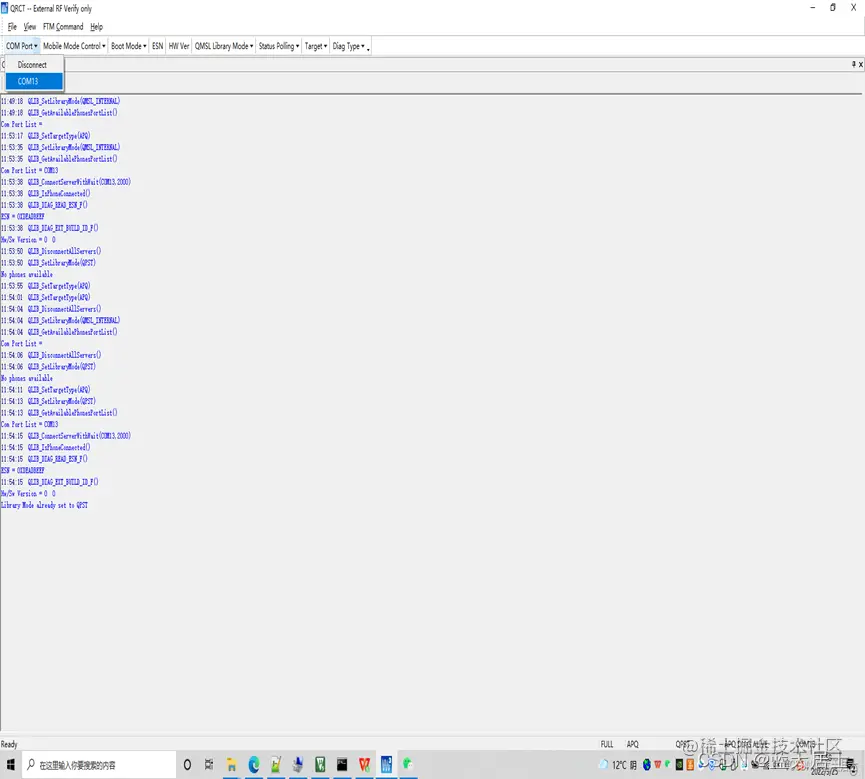

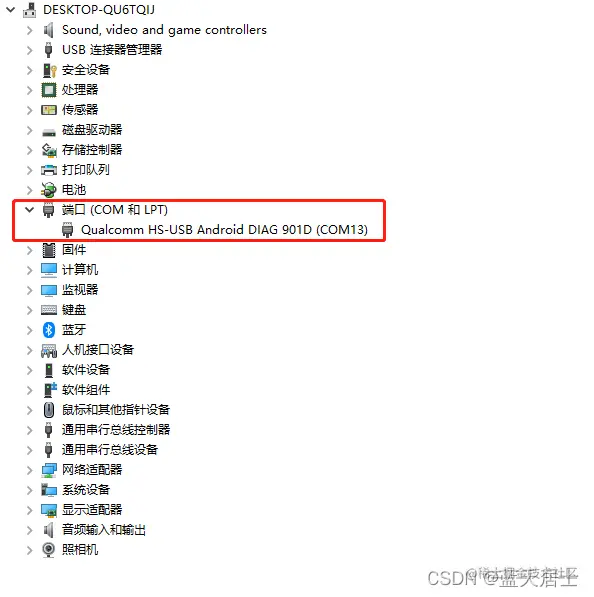

（8）点击“COM Port”选项（按钮），刷新串口列表，然后选择测试机在PC上映射出的串口，如下两图所示：
编辑
此时在“QRCT Debug Message”中可以看到连接成功了，如下图所示：
编辑
（9）进行WiFi相关测试之前，要在待测设备上关闭WiFi功能；
（10）选择“FTM Command”->“WLAN”，如下图所示：

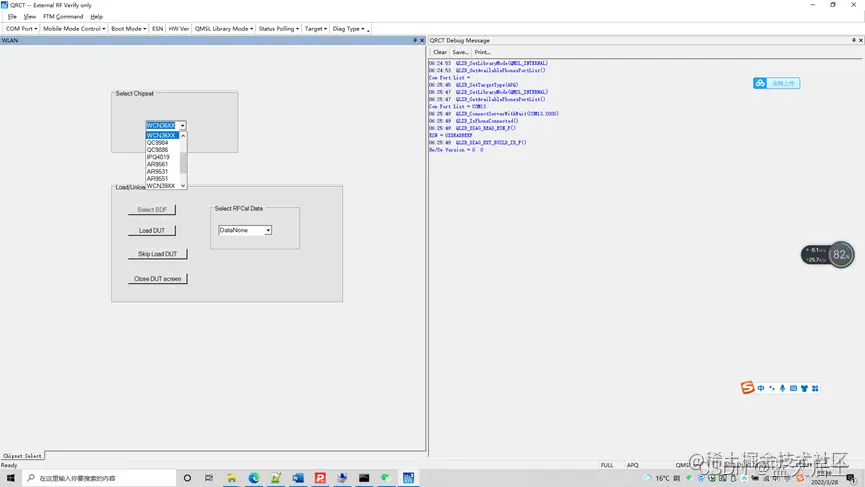

（11）“Select Chipset”项选择“WCN36XX”，如下图所示：

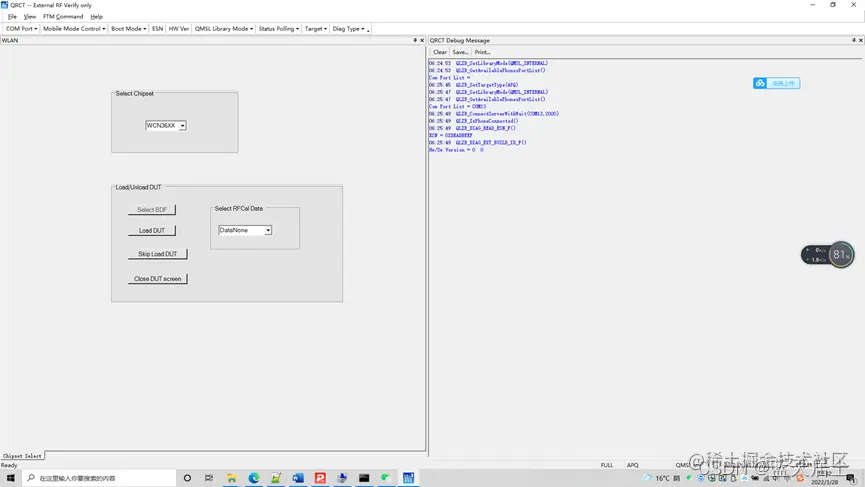

（12）鼠标左键单击“Load/Unload DUT”项中的“Load DUT”项，如下图所示：

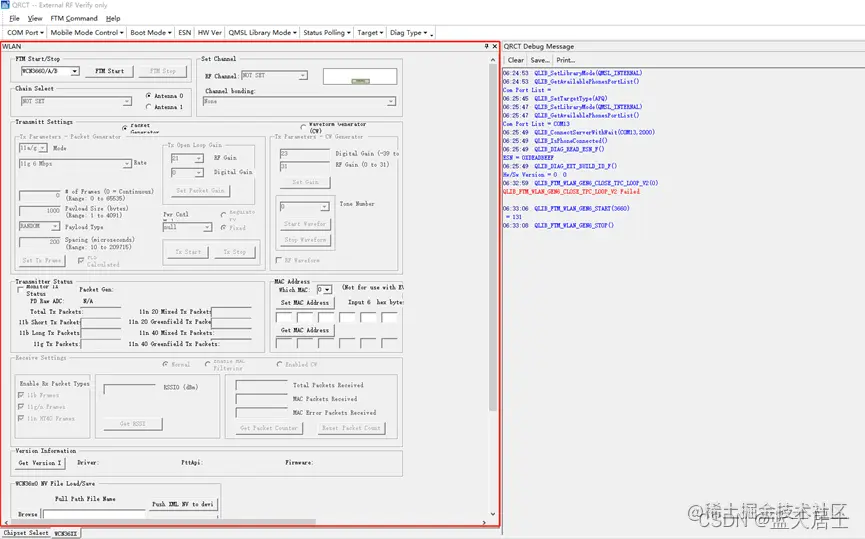

（13）弹出如下图示界面：
（14）最终可以进行WiFi相关的测试了。后，后续步骤参见以下链接：
