题目解释

先让我解释一下文章题目。

网络协议有多层，然而几乎每一层都有字段来标明上一层的协议类型。

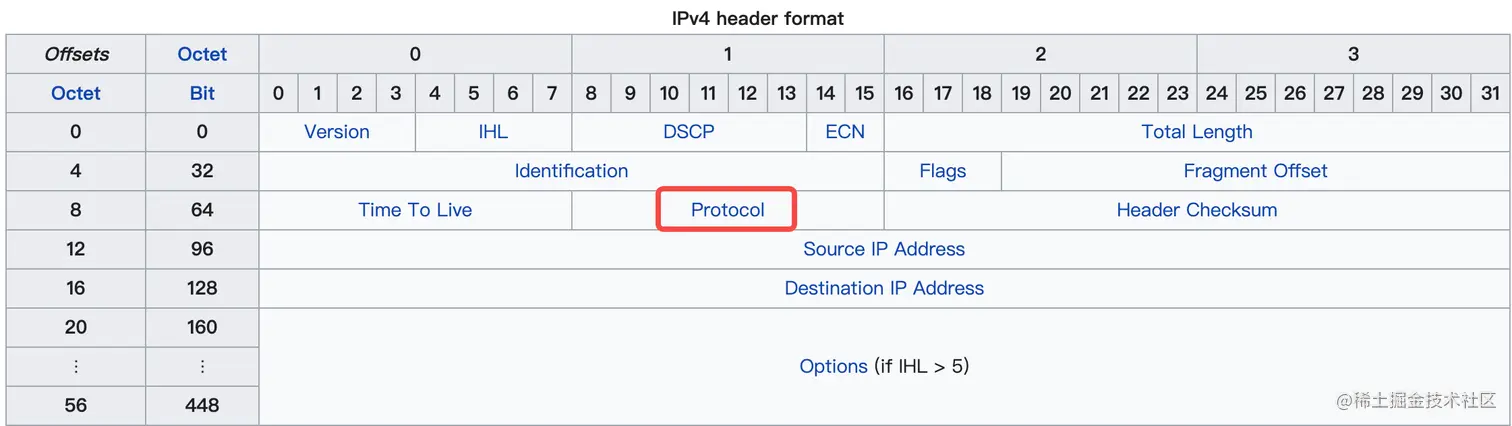

比如IP协议中的Protocol字段。


其中的protocol需要指明IP包裹的是什么协议类型。

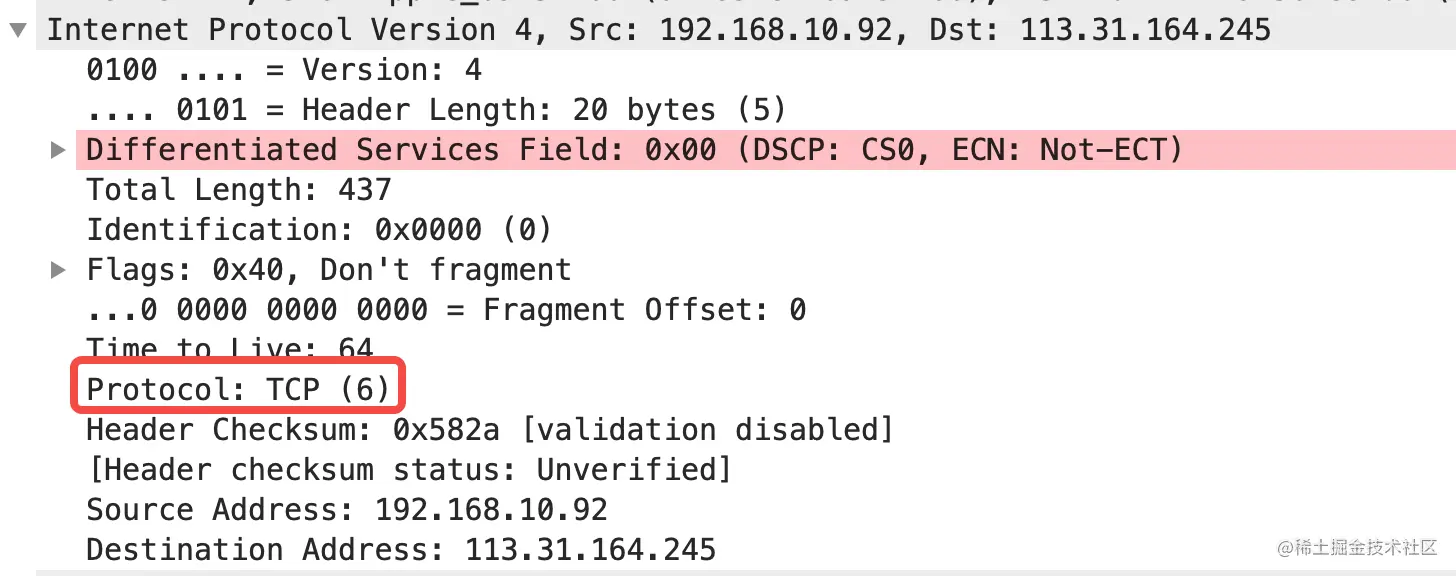

在一个真实的IP Packet中 image.png Protocol的值为6，它表示TCP协议。

我的问题是，为什么要这么做呢？为什么要有这个字段呢？它发挥了什么作用？

网络包的名称

虽然我们平时将每一层的网络报文都称之为包，比如HTTP包、TCP包、UDP包、IP包等等等。

其实这样是不专业的，网络协议每一层都有自己自己的名字。

In summary: if it is on an Ethernet it is called an Ethernet frame; if it is between the Ethernet driver and the IP module it is called a IP packet; if it is between the IP module and the UDP module it is called a UDP datagram; if it is between the IP module and the TCP module it is called a TCP segment (more generally, a transport message); and if it is in a network application it is called a application message.

上面这段描述来自RFC1180，这是非常值得一看的RFC文档。

总结来说：

物理层Ethernet：Frame

网络层IP：Packet

控制层：TCP Segment、UDP Datagram

应用层：Message，比如HTTP Message

我们都称之为包，不是更方便吗？

第一、显得专业，不同的名字本身意味着不同的网络层次。在我看来，理工科的学习，基础知识是重点，基础知识是支撑整个专业体系的基石，基础知识的重点是各个基础概念的定义。熟练掌握各种定义的概念，有利于整个体系的学习。

第二、各个层的名字不是随便取的，从名字里会有一些其他的提示。比如TCP的Segment，segment是段的意思。段是相对于整体的部分，其实暗示了TCP单独一个包，是不完整的。没错，很多时候一个http响应，需要拆分成多个tcp包，然后才能发送过来。

一个HTTP的发送之旅


不过等下，这一节我们并不关注HTTP的发送之旅啦。仅仅是在本地，从应用层到物理层的组装过程，也就是左面。

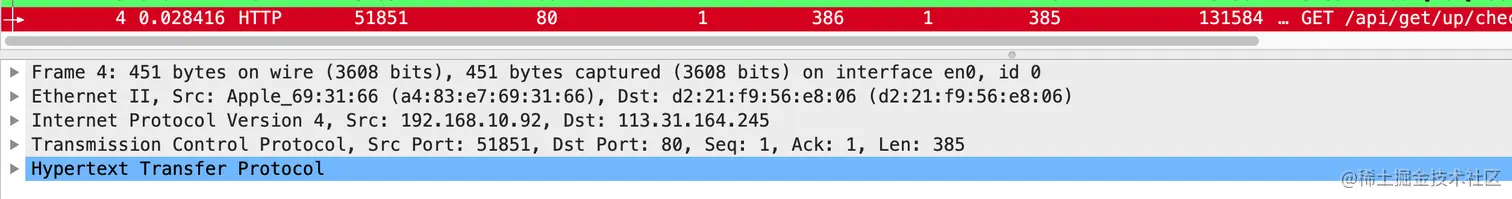

上面是一个HTTP请求的wireshark抓包截图

通过包的结构很容易明了HTTP包的包装过程。

结论：对于一个HTTP请求来说，从出生那一刻起就决定了它的成长之旅。即HTTP message -> TCP segment -> IP packet -> Ethenet Frame.

类似HTTP这样的应用层协议，其实都是从出生那一刻，系统已经知道了它的前进之路。

所以我们为什么需要在网络协议的每一层标识协议类型呢？

你要反过来看问题

没错，本地生成网络请求的时候，路径都是规定死的。但是别忘了，网络包发送后是需要被对端接收的。

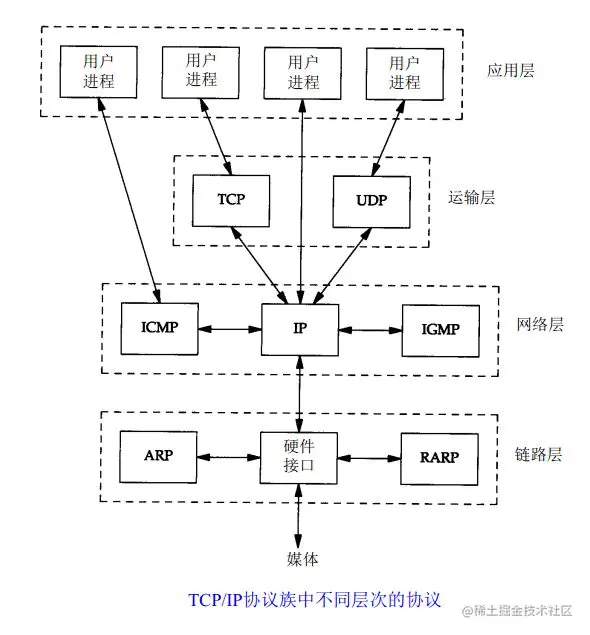

将自己站在服务端收数据的那一方。当物理层接收到一个目的地址为自身的Ethenet Frame，它可怎么办？


它怎么能知道Ethernet拆解Frame之后，将剩下的数据交给谁处理呢？

发给ARP module？还是发给IP module？

发给IP module之后，它发给谁？

发给ICMP处理？还是交给TCP module？还是发给UDP module？

所以拆包的过程，是需要指示的。到底交给上一层的哪个module。


看！ Ethernet在Type字段中指明要将拆解之后的数据交给IP module处理。

IP Packet在Protocol字段中指明要将拆解之后的数据交给TCP module处理。

总结：揭示答案，从上到下没问题，从下到上，你要整哪样哦。

tcp/udp需要类型字段，指示应用层的协议吗？

上面我们讲Ethernet Frame和IP Packet都有专门的字段指示将拆解之后的数据交给谁处理。

怎么到了TCP Segment中 ，我们好像没有找到专门的字段指明前方的路呢。

道理是一样的，如果不指示怎么可能知道交给哪一位应用层来处理。

只不过采用的方式，不同于Packet和Frame的专门协议类型字段。

控制层协议：山人自有妙计。

其实就是端口号诶。

控制层协议通过端口号得知要交给谁解析啦。

所以知名的服务进程的端口号一般是不变的。比如HTTP服务对应的80端口、HTTPS服务对应的443端口、SSH服务对应的22端口、DNS服务对应的53端口等等。

总结

计算机网络协议是集结计算机、通信等多个行业中工程师和科学家的智慧结晶。

每一层协议 中的每一个字段，都不是随随便便定义的，是只要出现就肯定发挥着作用的。

当我们对计算机网络协议的内容有一定的把握，此时不妨从不同的角度来看待它。比如本文从协议中协议类型字段的角度看待网络协议，也是一种重新学习和理解的方式。

毕竟『横看成岭侧成峰，远近高低各不同』嘛。

参考

  • Richard Stevens 《TCP/IP illustrated》

  • RFC 1180
