Raft协议详解

1 Raft节点状态

Raft协议的每个节点都会处于三种状态之一：Leader、Follower、Candidate。

  • Leader（领导者）
    接受客户端请求，并向Follower同步请求日志，当大多数节点通知Leader日志同步成功，则Leader提交日志
  • Follower（追随者）
    接受并持久化来自Leader同步的日志，Leader通知可以提交则提交日志
  • Candidate（候选者）
    Leader选举过程中出现的临时角色，如果Follower没有收到Leader的心跳响应超过150~300ms，会进行Leader选举

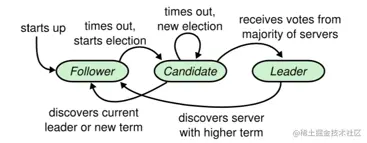

状态转移图如下


2 Raft中的RPC

节点之间通过RPC进行沟通。Raft下总共有三种RPC，经常使用的有两种

  • RequestVote RPC：在选举期间由Candidate节点发起
  • AppendEntries RPC：在任期内由Leader发起，将日志项(log entries)发送给Follower用于同步，同时也用于Leader向Follower发送心跳包用于保证Leader合法性
  • SnapShoot RPC：在传输节点快照(Snapshot)时使用

3 Raft一致性问题的拆解

Raft将一致性问题分解为3个独立的子问题

  • Leader选举 Election
    Leader 进程失效后能够自动选举出一个新的 Leader
  • 日志复制 Replication
    Leader 保证其他节点的日志与其保持一致
  • 状态安全 Safety
    Leader 保证状态机执行指令的顺序与内容完全一致

4 Leader选举

4.1 选举条件

所有节点初始化状态为follower，当follower超时(election timeout)未收到心跳包（不带log的AppendEntriesRPC），则认为leader失效，需要（重新）选举 。

4.2 选举过程

  • follower将自己维护的current_term_id加1
  • 状态改成candidate，
  • 向其它server发起RequestVote RPC请求(带上current_term_id) candidate保持在该状态直到该candidate成功成为leader

4.3 选举结果

被选成了leader
当candidate获得了大多数的选票 ，状态切换leader。并且定期给其它所有server发心跳包，告诉对方自己是current_term_id所标识的任期的leader

没有被选成leader
收到了任期 >= 本地任期current_term_id的心跳包，则将自己的state切成follower，并且更新本地的current_term_id

没有被出leader
如果同时有多个Candidate发出竞选，并且都没有获得大多数投票，没有leader被选出。这种情况下，每个candidate等待的投票的过程就超时了，接着candidates都会将本地的current_term_id再加1，发起新一轮竞选，直到选出leader。

4.4 投票原则

Raft协议为了保证选举投票的有效性，规定了一系列的投票原则

  • 在任一任期内，单个节点最多只能投一票
  • 候选人知道的信息不能比自己的少优先：投票节点通过对比Term(任期)和CommitId来判断是否投“同意”票。
  • first-come-first-served 先来先得：收到多个RequestVote RPC选票，对首先到达的进行投票
  • Raft采取Randomized election timeouts保证平票发生概率很低，即每个节点选举超时时间是随机的

5 日志复制

5.1 日志同步过程

  1. leader接受到客户端的请求，将请求作为log entry追加到本地日志，同时向所有follower发起AppendEntries RPC，请求follower同步该log entry

  2. follower收到请求将日志复制到本地，返回成功给leader

  3. 当leader收到大多数的follower响应的成功，将本地日志提交，同时发出commit命令给 follower

  4. follower收到commit后，进行事务提交


5.2 日志一致性的保证

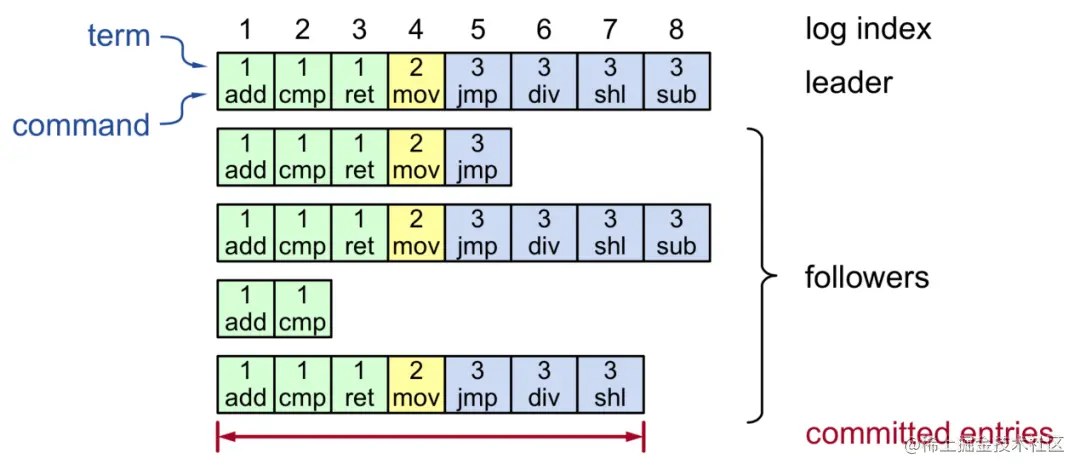

Raft协议定义的日志格式

(TermId, LogIndex, LogValue)
// 其中 (TermId, LogIndex) 能唯一确定一条日志

一致性检查
leader发出的 AppendEntries RPC中会额外携带前一条日志的唯一标识(prevTermId, prevLogIndex)，如果 follower在本地找不到相同的日志，则拒绝接收这次新的日志。

不一致的场景
正常情况下一致性检查不会失败。然而，leader节点的崩溃可能会导致日志不一致:

  • follower比leader缺少一些日志
  • follower比leader多了一些未提交的日志（注：Follower 不可能比 leader 多出一些已提交日志，这一点是通过选举上的限制来达成的）
  • 旧的leader可能没有commit日志宕机，醒来成为follower后比leader少了一些日志，又多了一些日志

如何处理日志不一致

当出现了leader与follower不一致的情况，Raft强制follower必须复制leader的日志，即leader 从来不会覆盖或者删除自己的日志，而是强制 follower 与它保持一致。

Leader 针对每个 follower 都维护一个 next index，表示下一条需要发送给follower 的日志索引。当leader刚刚上任时，初始化next index为自己最后一条日志的 index+1。 如果follower的日志跟 leader 不一致， AppendEntries RPC 的一致性检查就会失败。
在被 follower 拒绝这次 AppendEntries RPC 后，leader 会减小next index 的值并进行重试，直到确定一个next index 的值满足一致性。 于是leader便开始从该一致的 next index开始同步日志，follower会删除掉现存的不一致的日志，保留 leader最新同步过来的。

6 状态安全

一致性问题本质就是replicated state machines，即所有节点都从同一个state出发，都经过同样的一些操作序列（log），最后到达同样的state。 其中保证各个节点执行相同的操作序列就是raft算法所要实现的。在“选主+日志复制”这套机制上，还不能保证整个Raft机制的数据的顺序一致性，比如下列场景：

  • Leader 将一些日志复制到了大多数节点上，进行 commit 后发生了宕机。
  • 某个 follower 并没有被复制到这些日志，但它参与选举并当选了下一任 leader。
  • 新的 leader 又同步并 commit 了一些日志，这些日志覆盖掉了其它节点上的上一任 committed 日志。
  • 各个节点的状态机可能 apply 了不同的日志序列，出现了不一致的情况。

为了使各个节点执行相同的操作序列，保证状态机的安全性，raft加了一些额外的限制。

6.1 对选举的限制

Raft需要保证拥有最新的已提交日志条目的follower才能被选举为leader

  • 该点是Raft需要保证的安全特性，其保证了leader从不会会滚已提交的日志
  • 选举限制是由RequestVote RPC实现
    candidate必须在 RequestVote RPC 中携带自己本地日志的最新 (term, index);
    followers接收到请求后，如果自己的日志更新，则拒绝投票给该 candidate;
    日志比较原则：term编号大的更新；如果term编号一样大，则log index更大的更新。

6.2 对提交的限制

限制提交先前任期的日志条目

Raft认为，之前任期的日志条目不应该根据多数follower同步原则提交，而应该等到有一个当前任期的日志条目提交时，之前任期的日志条目再一起提交。
