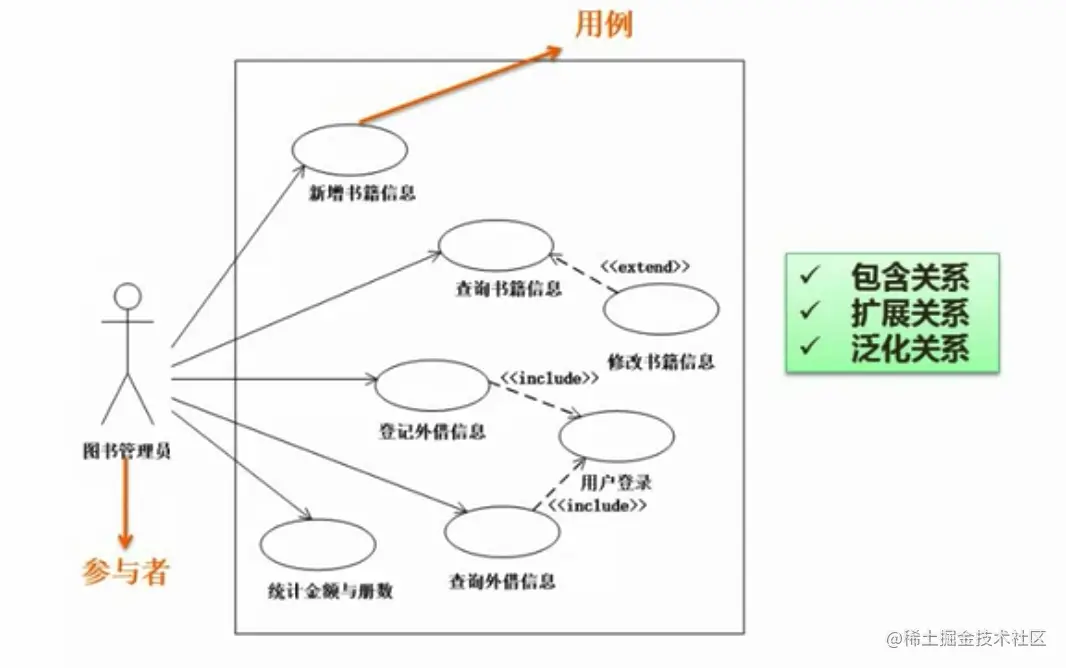

1. 用例图(重点)
1. 考察方式(必须掌握)
- 1、根据题干中关于
项目的描述内容和用例图已有的结构补充缺失的参与者和用例 - 2、根据题意,分析
两个用例之间的关系- 包含(include)———
可能会用到,也可能不会用到 - 扩展(extend)———
必然使用到时
- 包含(include)———

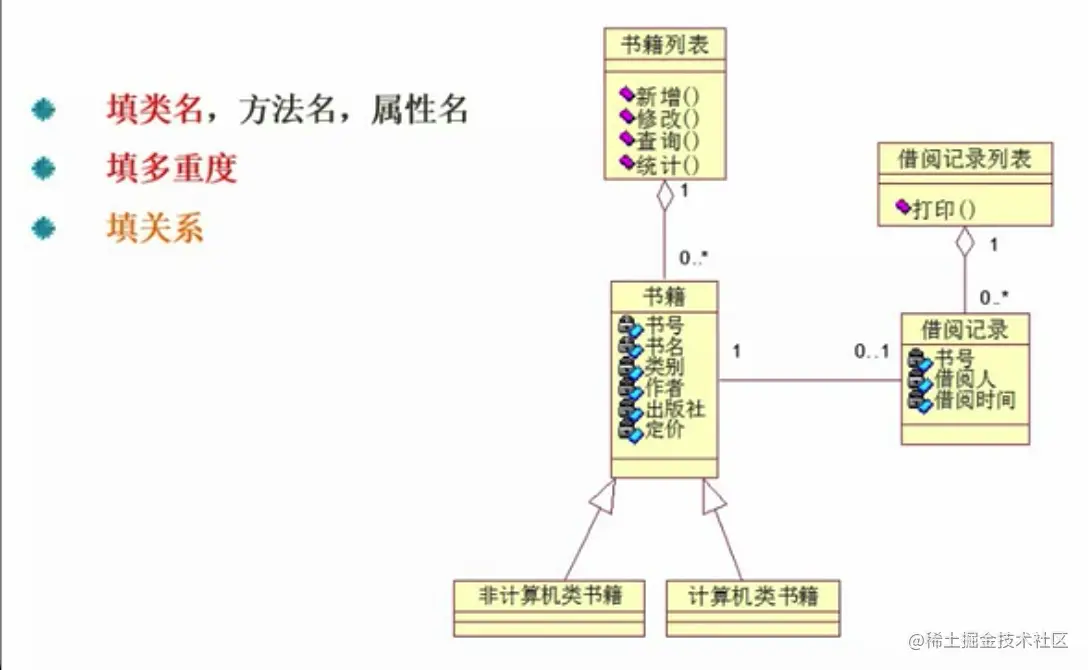

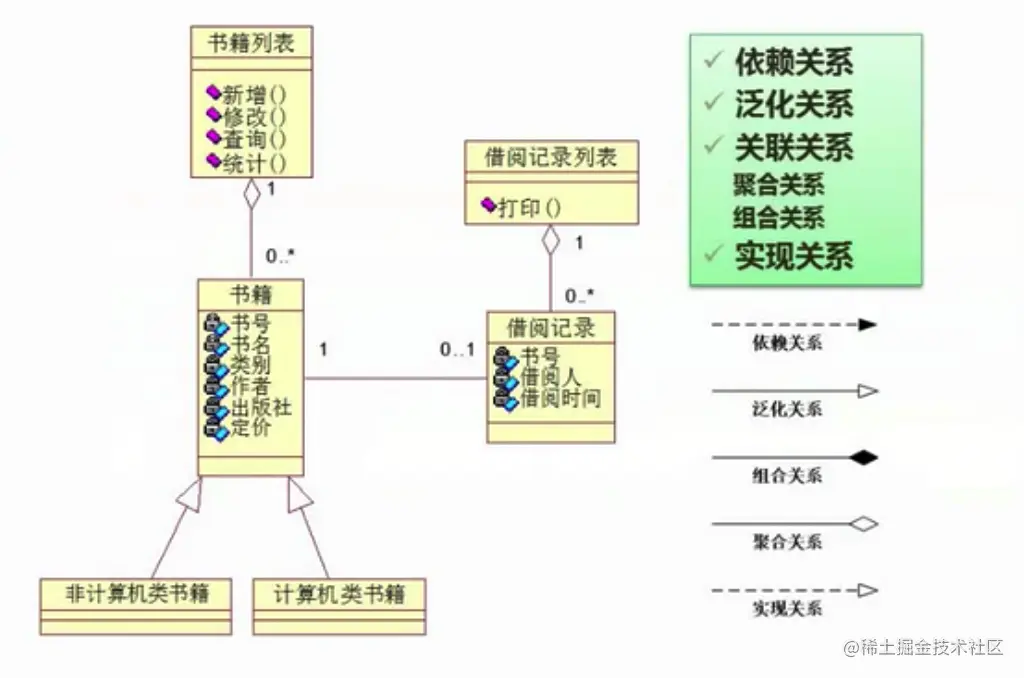

2. 类图与对象图(重点)
1. 考察点
- 1、填类名、方法名、属性名

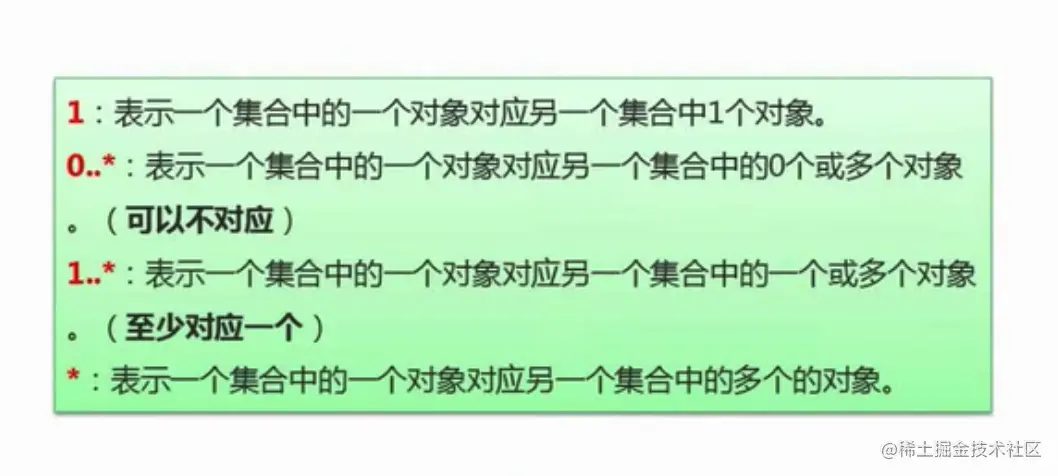

- 2、填多重度———
贴近谁表示谁被对方包含多少个 - 3、填关系
- 泛化(继承)———
实线三角———对类来的;(三角代表被继承的一方) - 实现———
虚线三角———对接口来的;(三角代表被实现的一方) - 聚合———
实心菱形;(菱形代表整体的一方) - 组合———
空心菱形;(菱形代表整体的一方)
- 泛化(继承)———

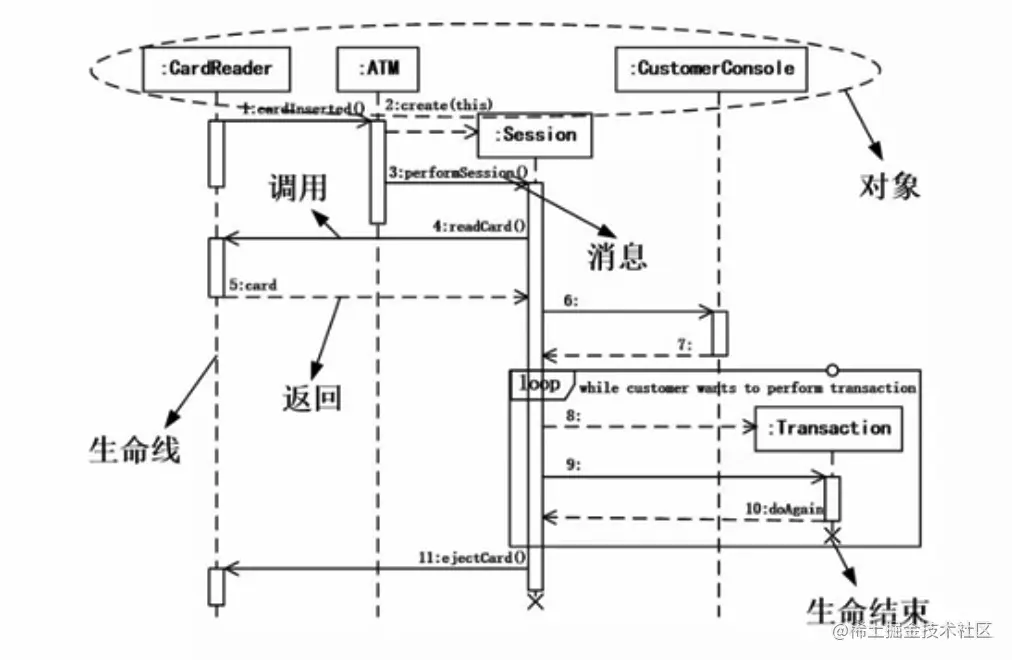

3. 顺序图
1. 组成元素
- 1、
对象———每个对象有条生命线 - 2、
生命线———从上往下执行 - 3、
消息———每一个箭头对应着消息 - 4、
X———代表生命结束
2. 考察形式
- 1、根据
处理流程来补充缺失的某些消息 - 2、
补充对象名

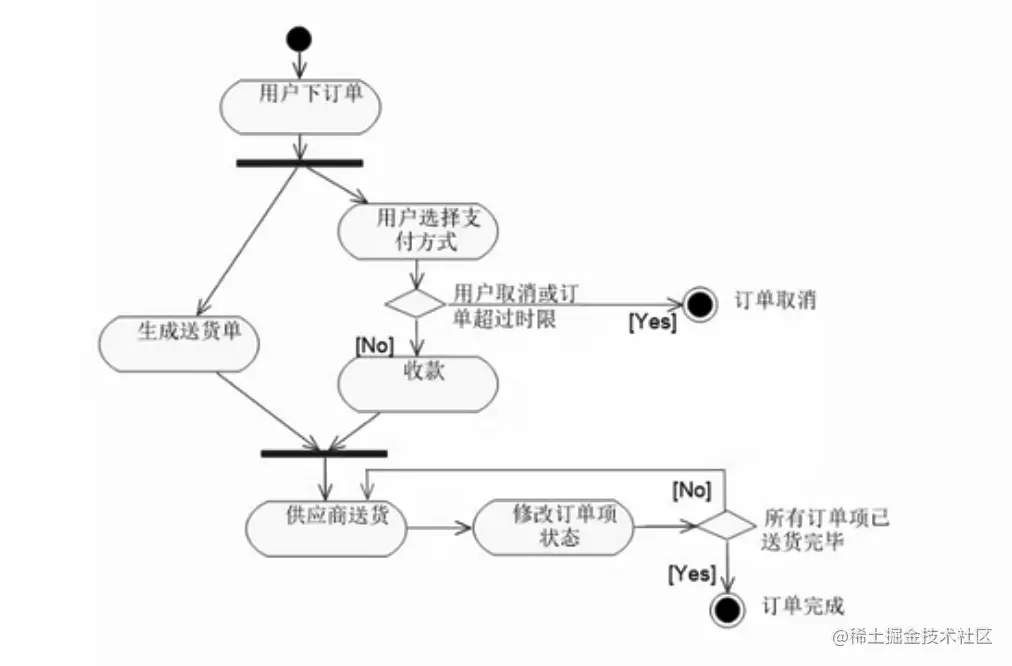

4. 活动图
1. 作用———表现整个流程的处理情况和分支的状态

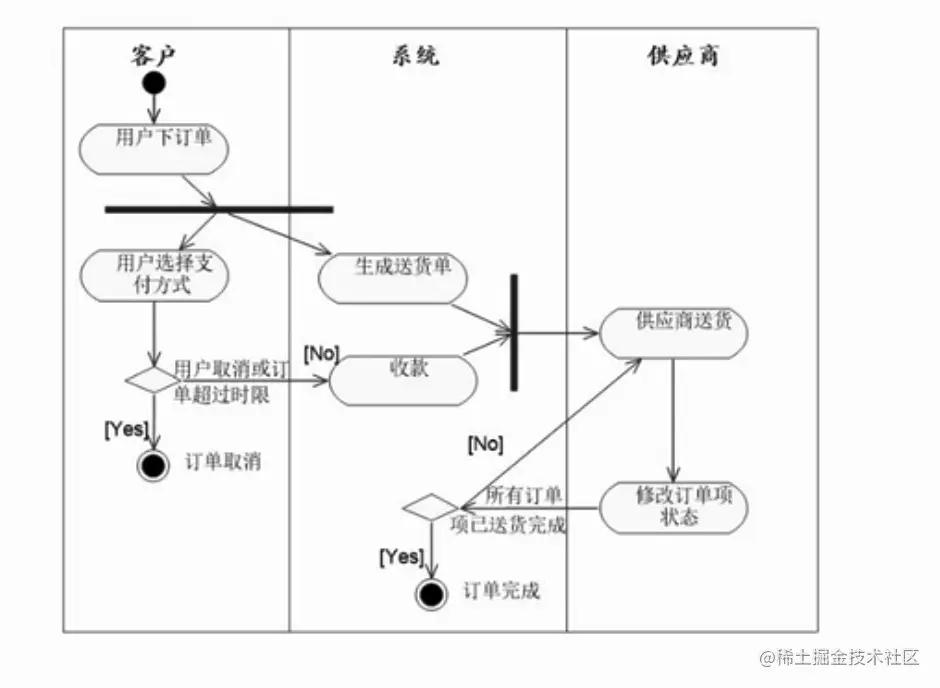

2. 带甬道的流程图
3. 考察形式
- 1、一个
流程和图的对应,补充缺失的空

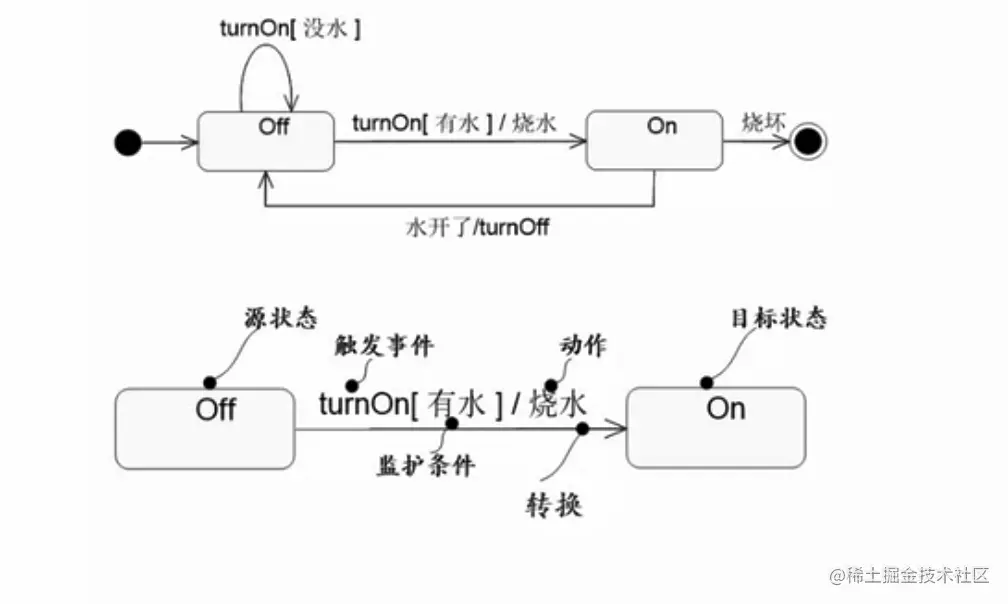

5. 状态图———状态的变迁
1. 考察形式
- 1、给定
系统描述信息,包含多种状态的变迁,补充图中的状态和变迁条件(触发的事件) - 2、先识别
有哪些状态,列出状态之间变迁的条件,然后进行图形化

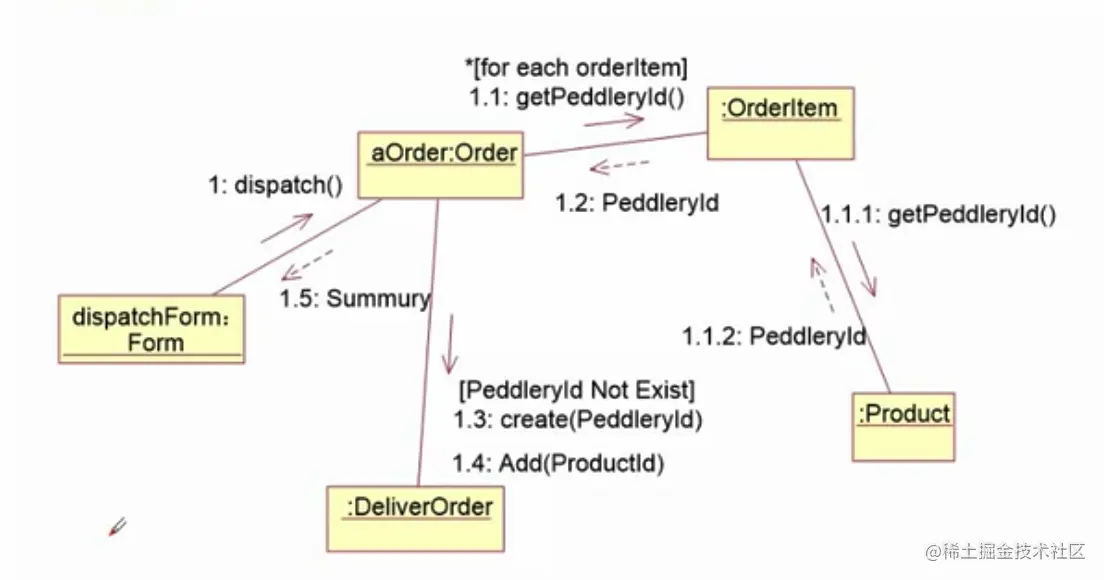

6. 通信图(也叫协作图,顺序图的另一种表达形式)

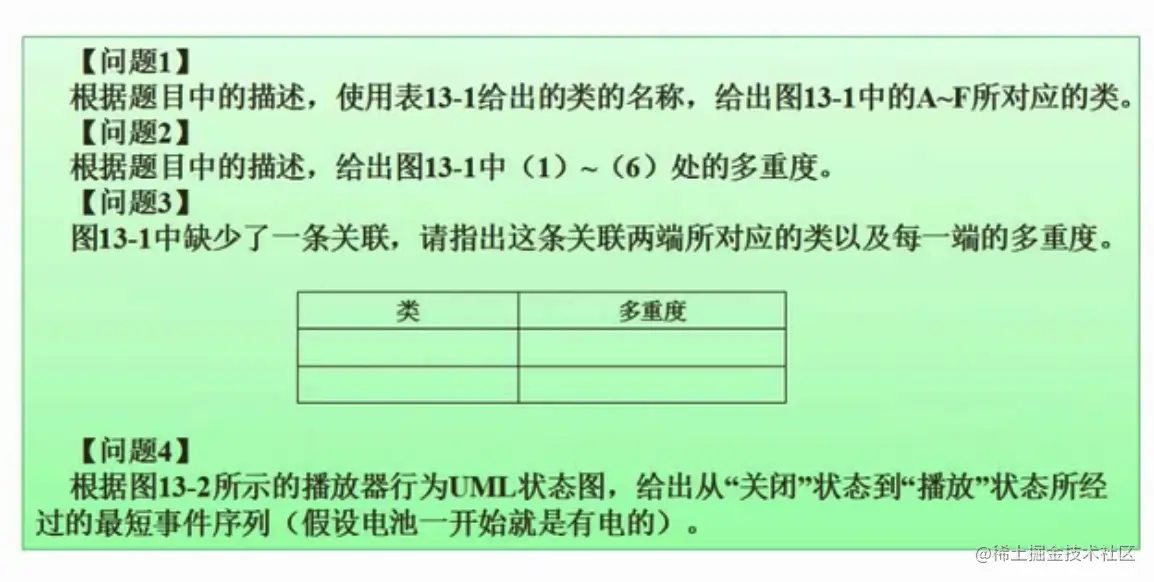

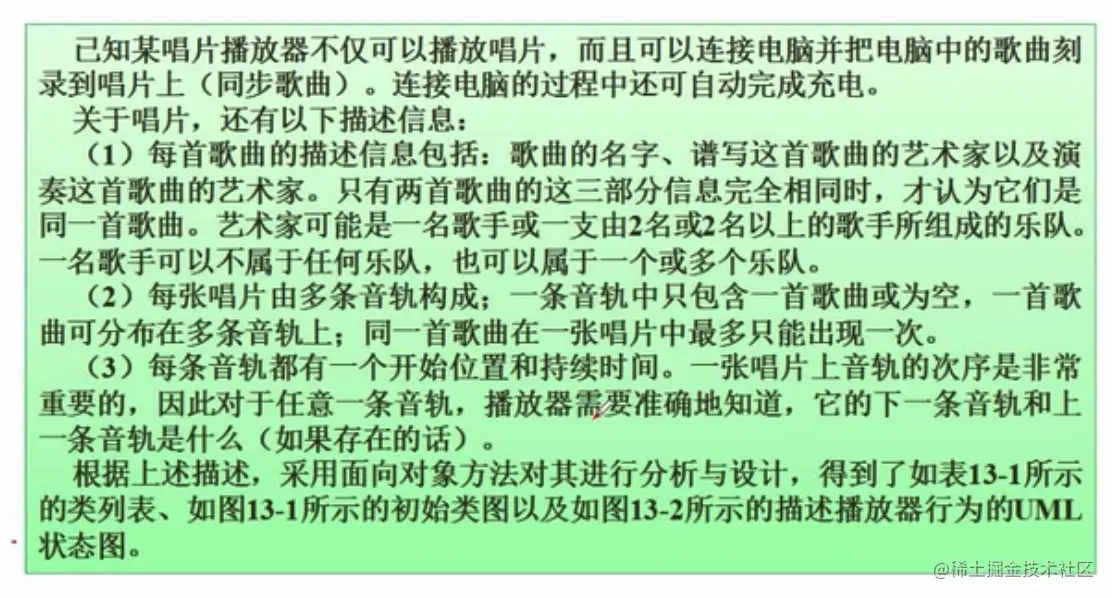

7. 案例分析

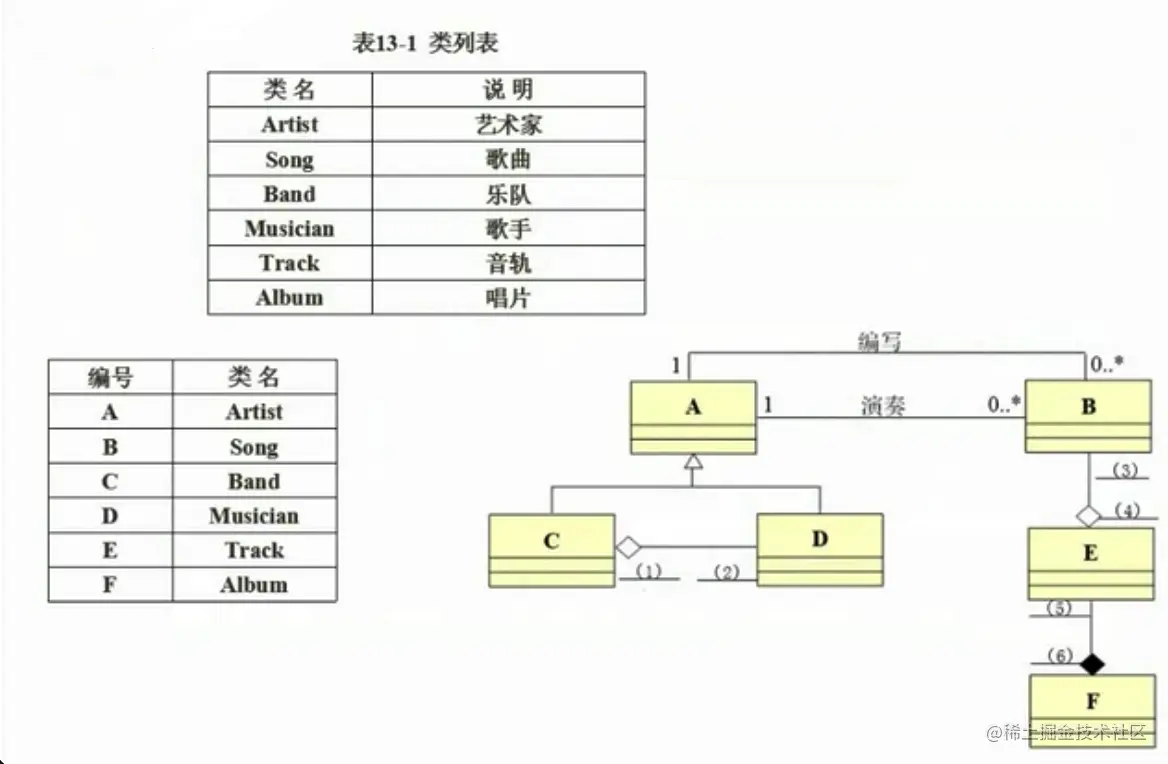

1. 案例1
- 1、问题分析
- 问题1
C和D都继承自A————艺术家分为乐队和乐队,所以有以下结论A———Artist(艺术家)C和D就分别是乐队和歌手中的一个
编写和演奏的是歌曲,所以有以下结论B———Song(歌曲)
- C聚合了D———
菱形代表整体的一方,乐队由多个歌手组成,所以有以下结论C———Band(乐队)D———Musician(歌手)
- E聚合了B———
歌曲分布在音轨上,所以有以下结论E———Track(音轨)
- F组合了E———(
每个唱片有多条音轨,所以有以下结论F———Album(唱片)
- 问题2
- (1)
0..*———贴近乐队,具体的一个歌手可能不属于乐队(0),也可能属于一个(1)或多个乐队(*),所以有(0..*) - (2)
2..*———贴近歌手,具体的2名(2)或2名以上(*)的歌手组成的乐队,所以有(2..*) - (3)
0..1———贴近歌曲,具体的一个音轨中只包含一首(1)歌曲或为空(0),所以有(0..1) - (4)
1..*———贴近音轨,具体的一首歌曲可分布在多条(*)音轨上,所以有(1..*) - (5)
1..*———贴近音轨,具体的每张唱片由多条(*)音轨构成,所以有(1..*) - (6)
1———贴近唱片,具体的每个音轨只能属于一个(1)唱片,所以有(1`)
- (1)
- 问题3———缺少
(3)- Track 0..1
- Track 0..1

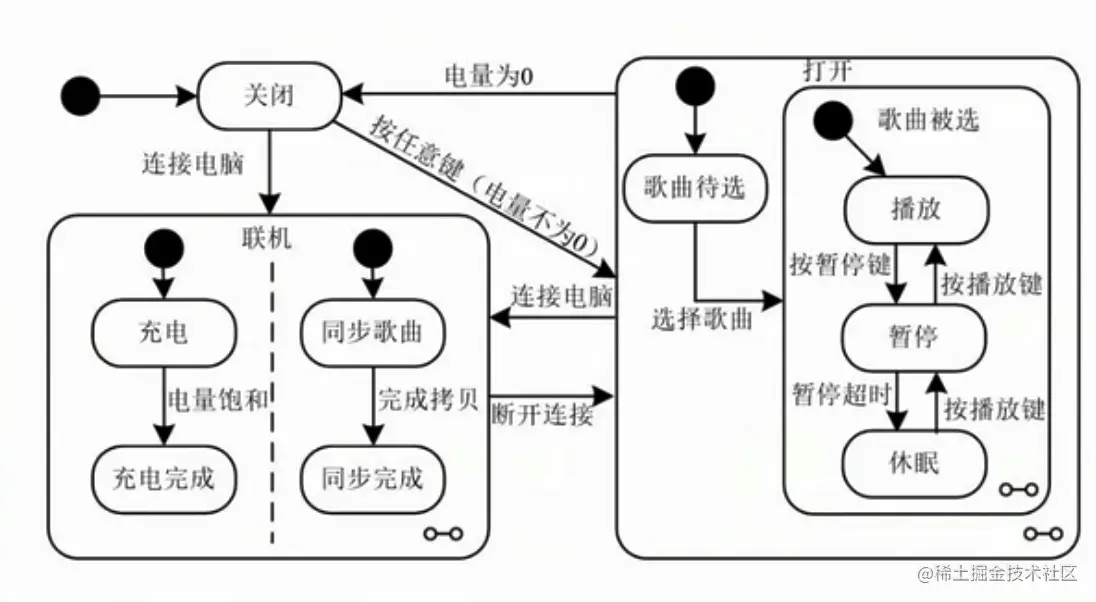

- 问题4———找到
最短路径按任意键,选择歌曲
- 问题1
