传感器网络化是由传感器技术、计算机技术和通信技术相结合而发展起来的,每个传感器节点都集成了传感、通信和处理的功能。

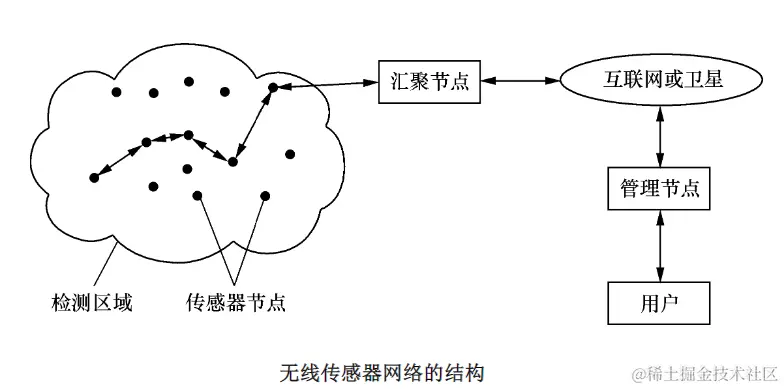

无线传感器网络通常包括传感器节点(Sensor Node)、汇聚节点(Sink Node)和管理节点(Management  Node),并通过互联网或卫星将汇聚节点和管理节点相连。


无线传感器网络的特点:

1.自组织、无中心网络

2. 动态性、多跳网络

3. 硬件资源有限

4. 能量受限

5. 大规模网络

6. 以数据为中心

7. 无人值守

8. 易受物理环境影响

无线传感器网络的发展阶段:

1.第一阶段:传统的传感器系统

2. 第二阶段:传感器节点集成化

3. 第三阶段:多跳自由网

物联网中的无线传感器网络:

1.军事通信

2. 精细农业

3. 医疗监控

4. 动物监测

传感器的一般特性

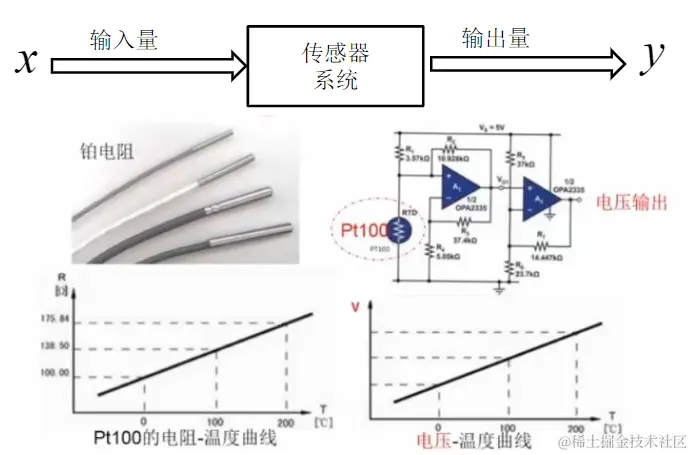

描述传感器的输出与输入(被测量)之间的关系

image.png 传感器的输入信号:慢变(静态)信号、快变信号

传感器的一般特性分为静态特性动态特性(输入量是否随时间变化)。

静态特性方程:Y=f(x)

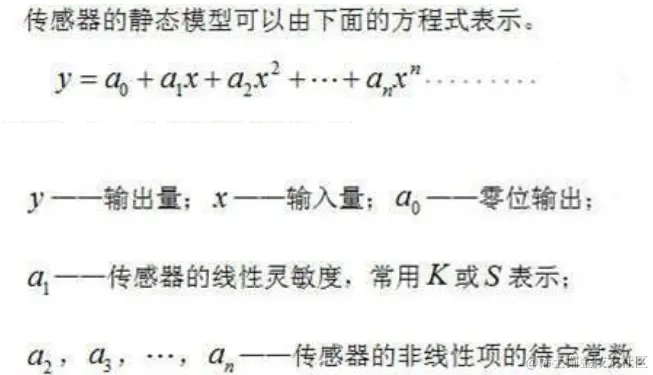

传感器的静态模型

image.png Y=a0+a1X+a2X2+...+anXn

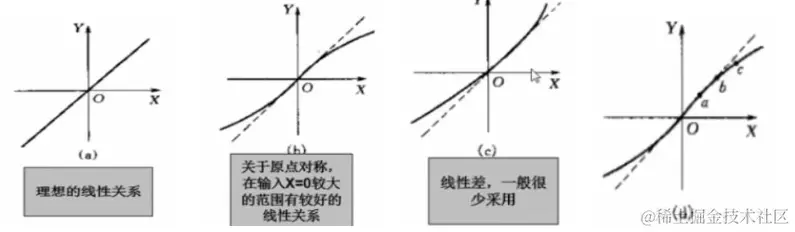

(1)理想的线性特性  Y=a1X

(2)仅有奇次非线性项  Y=a1X+a3X3++a5X5+...

(3)仅有偶次非线性项  Y=a1X+a2X2+a4X4+...

(4)同时有奇偶次非线性项  Y=a1X+a2X2+...anXn


静态特性校准曲线

传感器静态校准曲线(实际曲线)是在静态标准条件下测定的。利用一定精度等级的校准设备,对传感器进行往复循环测试,即可得到输出=输入数据。将这些数据平均,即为传感器的静态校准曲线。

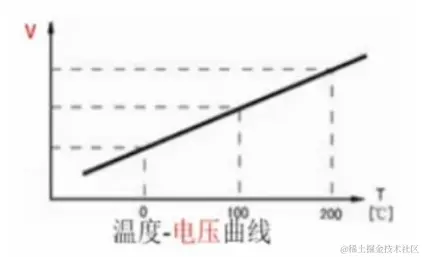

理想的特性曲线:

a.良好的线性(直线)

b.过原点
