HCIA实验四

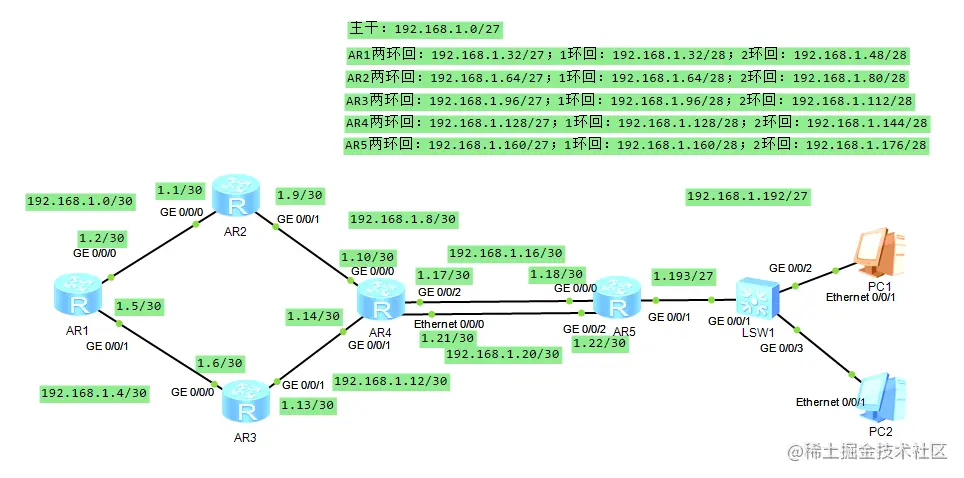

1、拓扑

2、要求

1. 全网用192.168.1.0/24进行IP分配
2. AR5作为DHCP服务器为PC分配IP地址
3. 路由器上均有2个环回地址
4. AR4与AR5之间正常走1000M，备份走100M
5. 全网尽量负载均衡
6. 减少路由表数量，并避免环路产生
7. 全网可达

3、分析

1. 先完成各端口IP地址配置
2. 在AR5路由器上配置DHCP服务
3. 在AR1路由器上配置静态路由：下一跳1.1，目标网段1.8/30，1.16/30,1.20/30，1.193/27，AR2的环回，AR4的环回，AR5的环回（目标网段走最近路线）；下一跳1.6，目标网段1.14/30，1.16/30,1.20/30，1.193/27，AR3的环回，AR4的环回，AR5的环回（目标网段走最近路线）----->两条路访问AR4以后的网段即为负载均衡，（我目前只能做到汇总路由器上的两个环回地址）；
4. 其他路由相同走最短路径

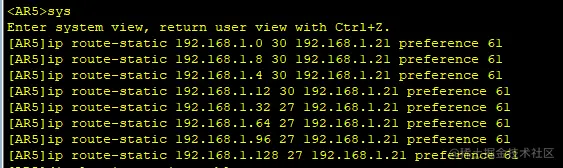

5. 在AR4和AR5路由器上配置优先级静态路由61------->即备份路线

4、配置内容

• R1路由器：

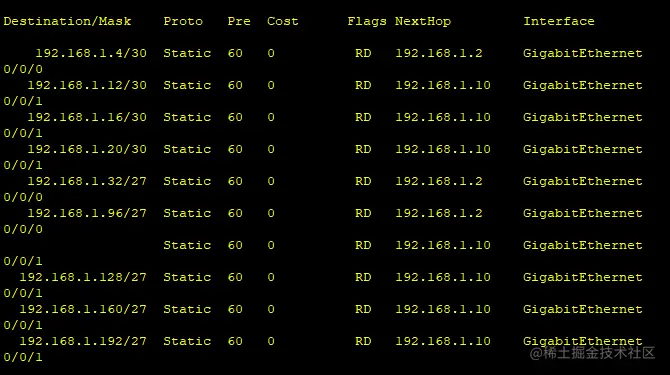

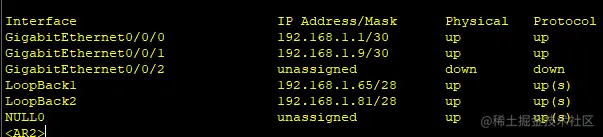

• R2路由器：

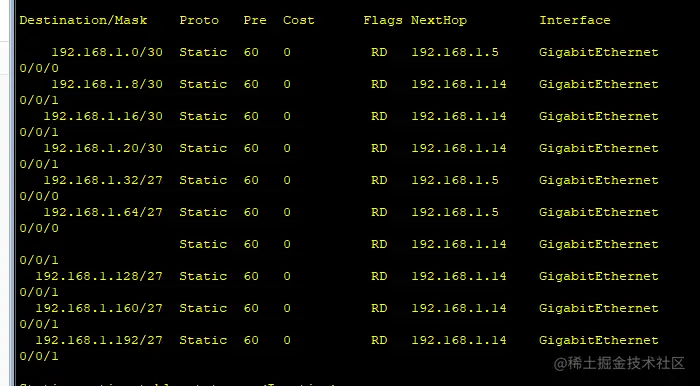

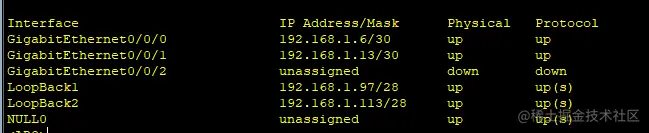

• R3路由器：

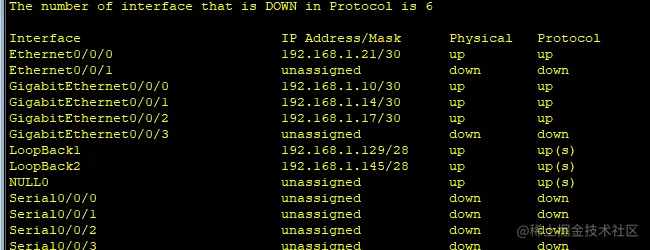

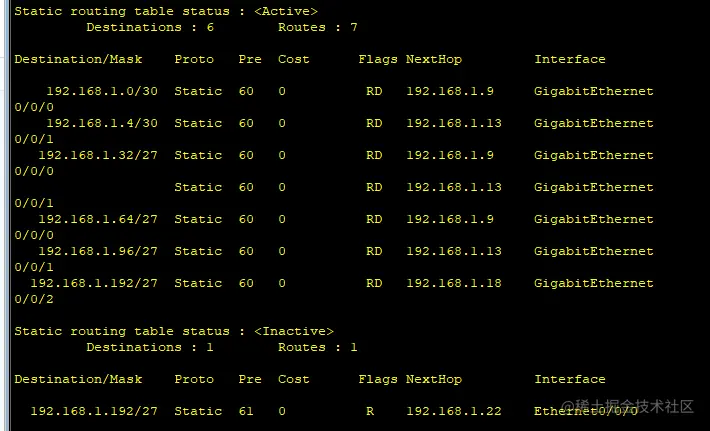

• R4路由器：

• R5路由器：

5、测试

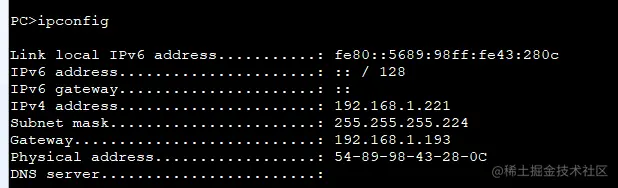

• PC1终端DHCP获取情况

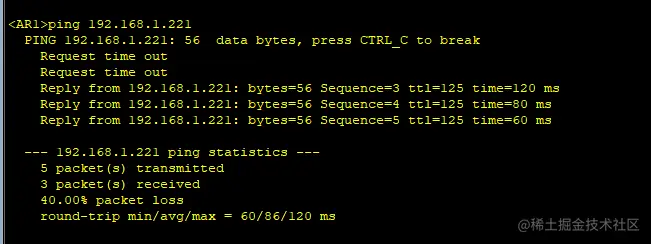

• 使用AR1路由器ping PC1终端

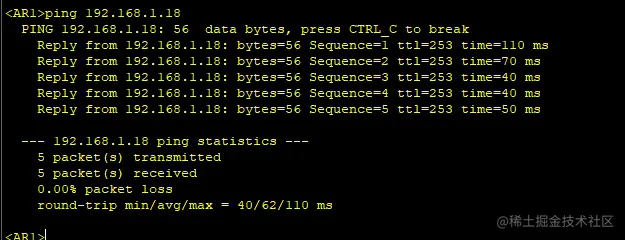

• 使用AR1路由器ping 192.168.1.16/30网段

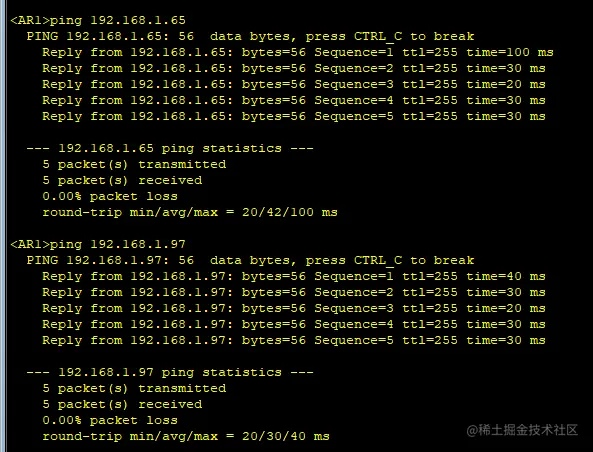

• 使用AR1路由器ping AR2路由器上的环回地址1和AR2路由器上的环回地址1
