数据流图（功能建模）
- 父图与子图平衡
- 数据守恒
- 每条数据流的起点或终点必须是加工
- 加工既有输入数据流，又有输出数据流
试题

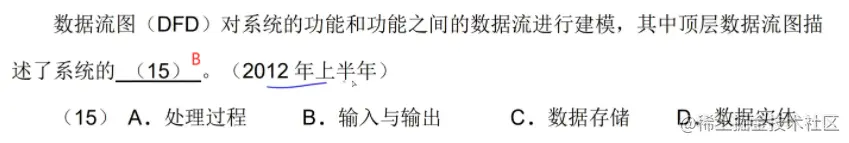

2012年上半年15题
-
考点：顶层数据流图描述了系统的输入与输出过程
-
考点：加工既有输入数据流，又有输出数据流

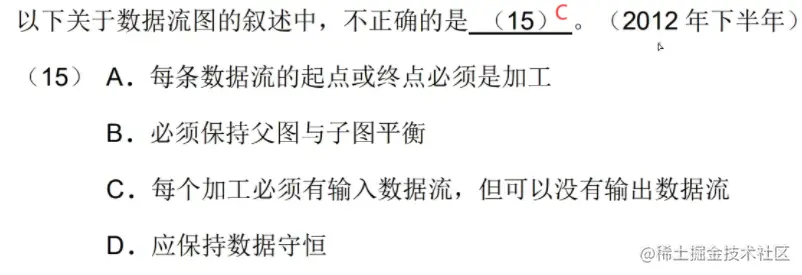

2012年下半年15题

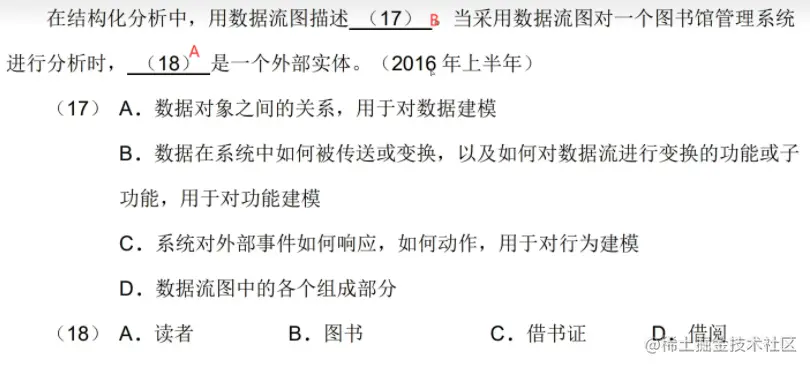

2016年上半年17和18题
- 考点：数据流图描述数据在系统中如何被传送或变换，以及如何对数据流进行变换的功能或子功能，用于对功能建模

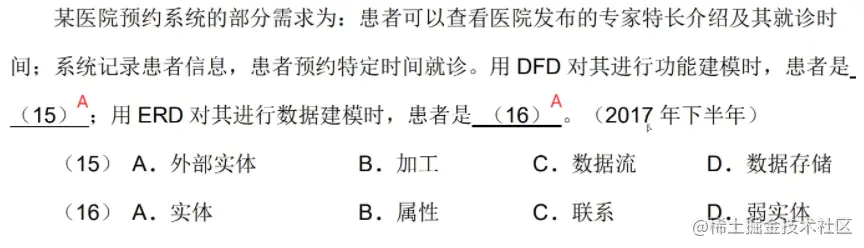

2017年下半年15和16题
-
考点：数据流图中的外部实体

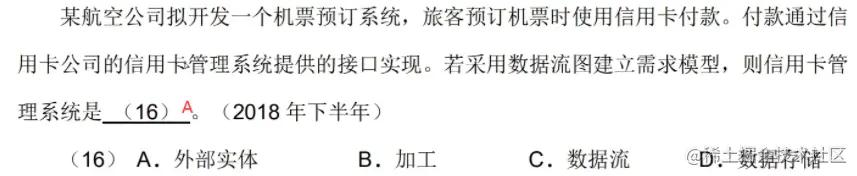

2018年下半年16题

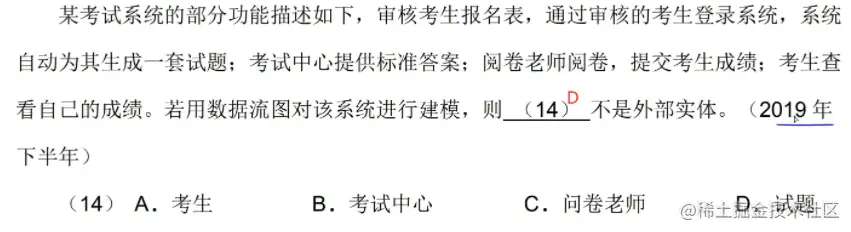

2019年下半年14题
数据字典
数据字典有以下4类条目（无实体）：
- 数据流
- 数据项
- 数据存储
- 基本加工
加工逻辑也称“小说明”，加工逻辑描述方法有3种：
- 结构化语言
- 判定表（决策表）：表示加工规格说明
- 判定树
试题

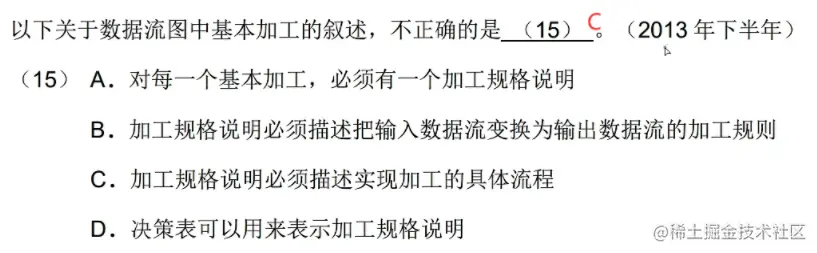

2013年下半年15题
- 加工规格说明不必描述实现加工的具体流程

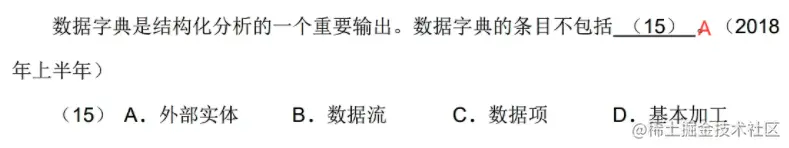

2018年上半年15题
- 数据字典的条目包含4项：数据流、数据项、数据存储、基本加工
2020年下半年15题
- 数据流图中的元素在数据字典中进行定义

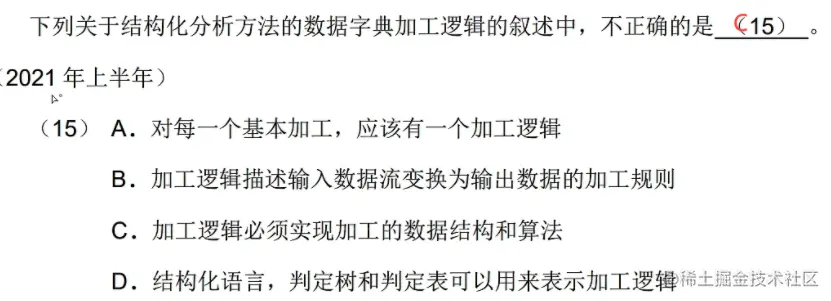

2021年上半年15题
- 考点：加工逻辑不必实现加工的数据结构和算法
