软件工程师——(十四)数据库设计(重点)

2022-10-26 80 阅读1分钟

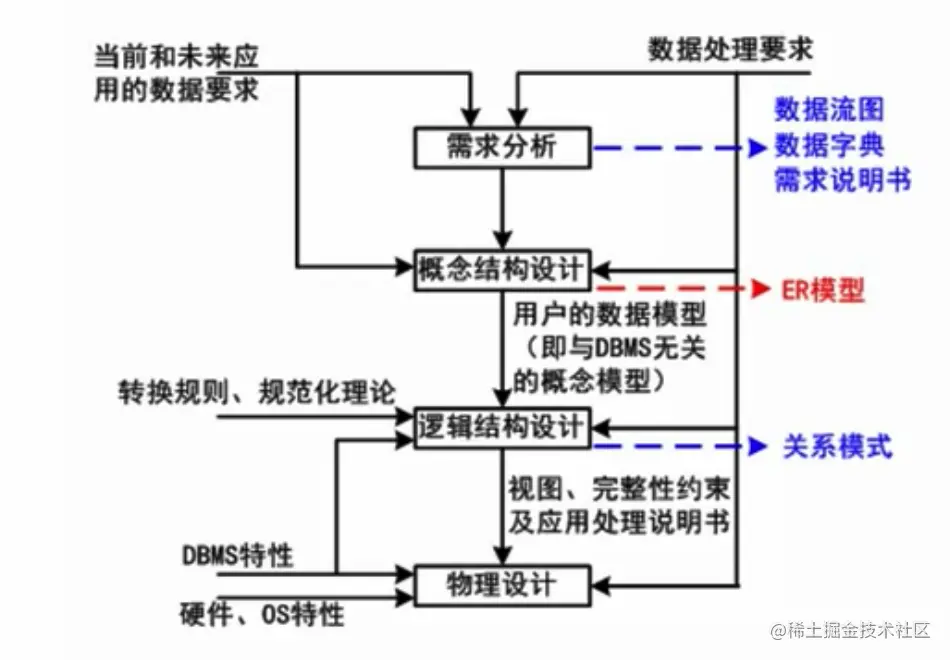

1. 数据库设计过程

1、需求分析
2、概念结构设计
3、逻辑结构设计
4、物理设计

2. ER模型

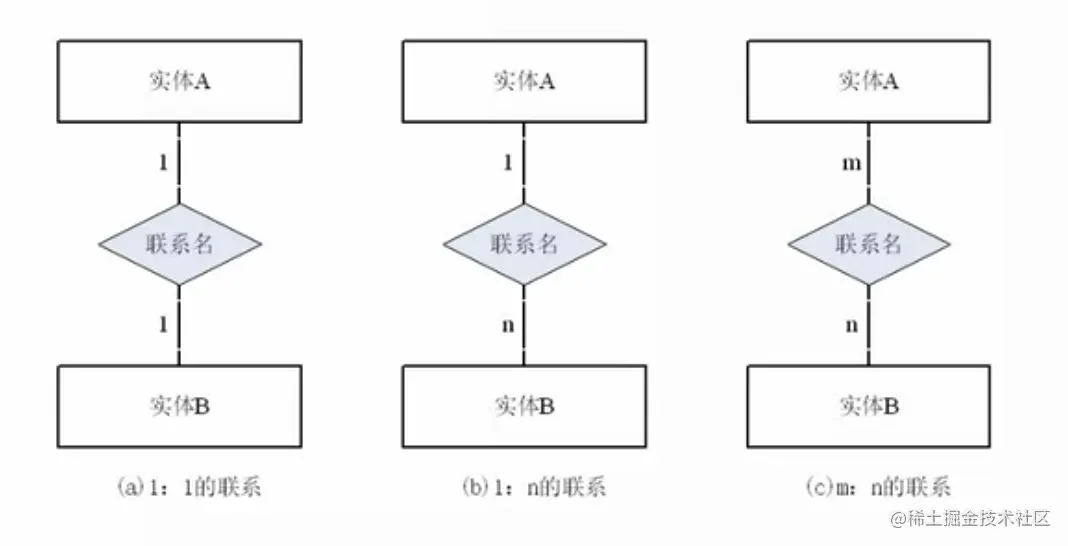

1. 实体间联系类型

1、1对1
2、1对多
3、多对多

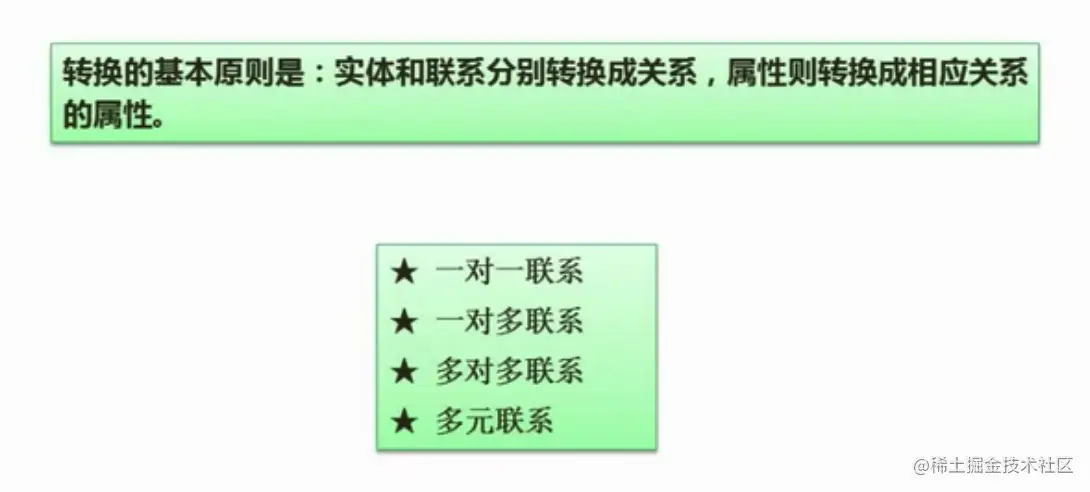

2. ER图向关系模式的转换(转换原则)

1、一对一联系———可以将该联系单独作为一个关系模式,也可以将联系记录到任何一方
2、一对多联系———可以将该联系单独作为一个关系模式,也可以将联系记录到多的一方
3、多对多联系———只能将该联系单独作为一个关系模式

3. 答题技巧———`多练习,多总结`

1. 考点

1、ER模型的补充
2、ER模型转关系模式
3、关系模式补充
4、概念方面问题

2. 例题说明

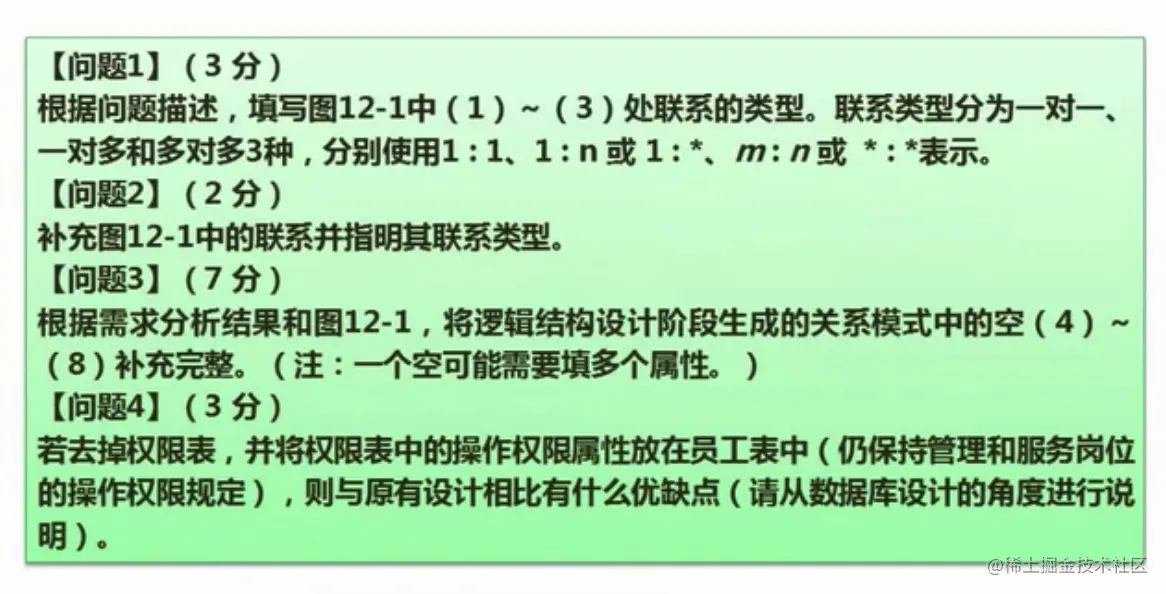

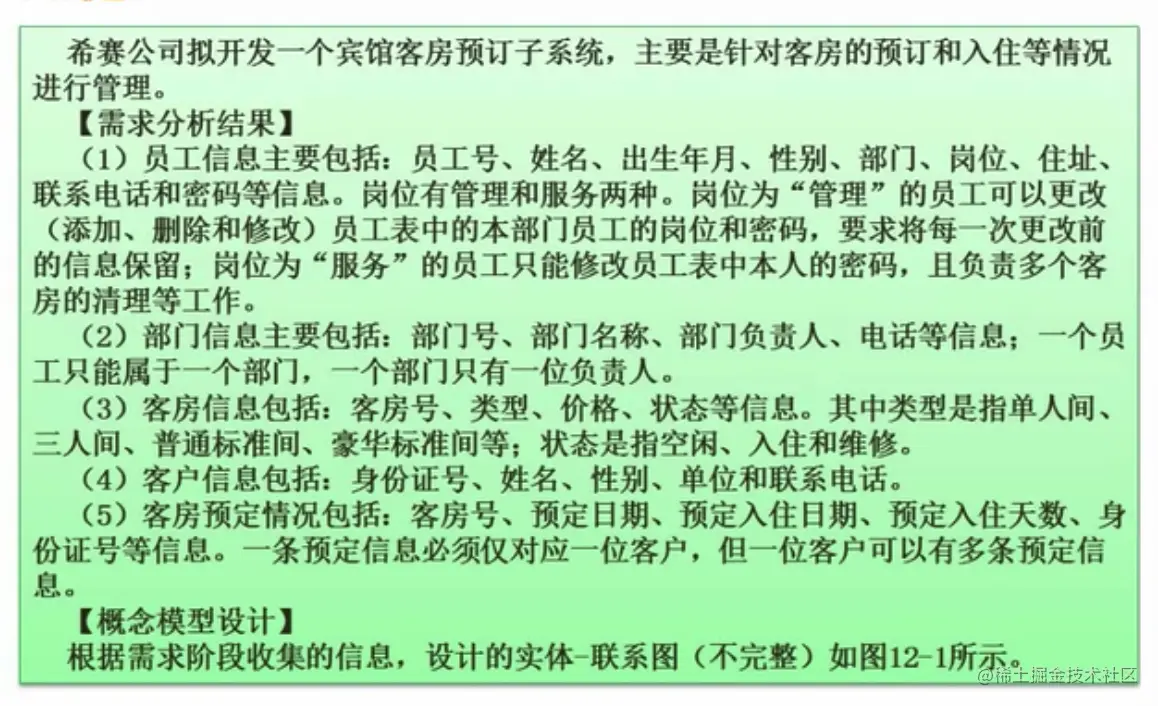

1. 例题1

1、答案

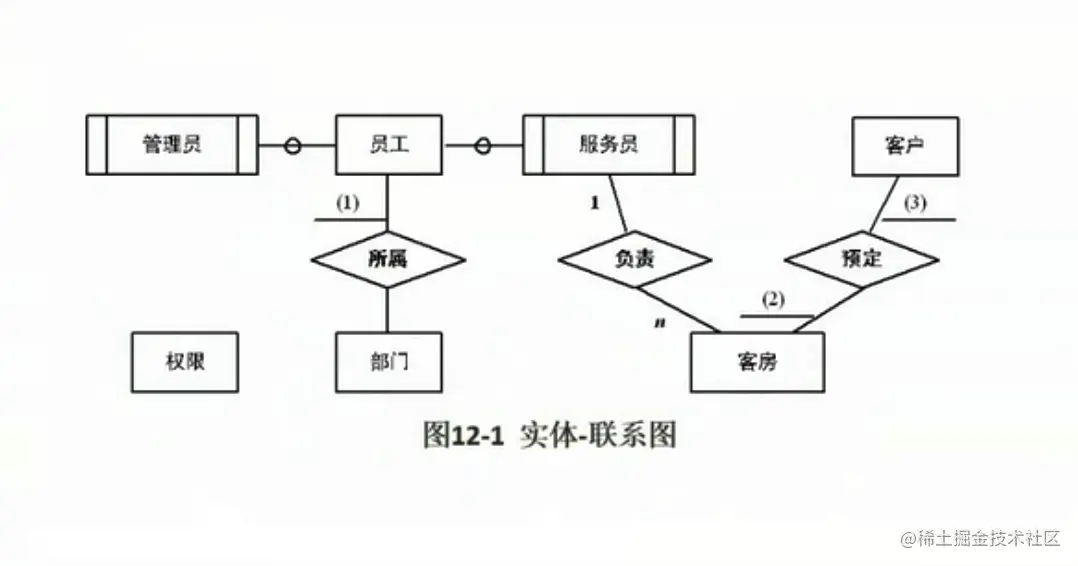

- 问题1———(1)n或m或*（2）n或m或*（3）n或m或*
- 问题2———需要增加员工和权限之间的`n:1的联系(员工-n-<>-1-权限)

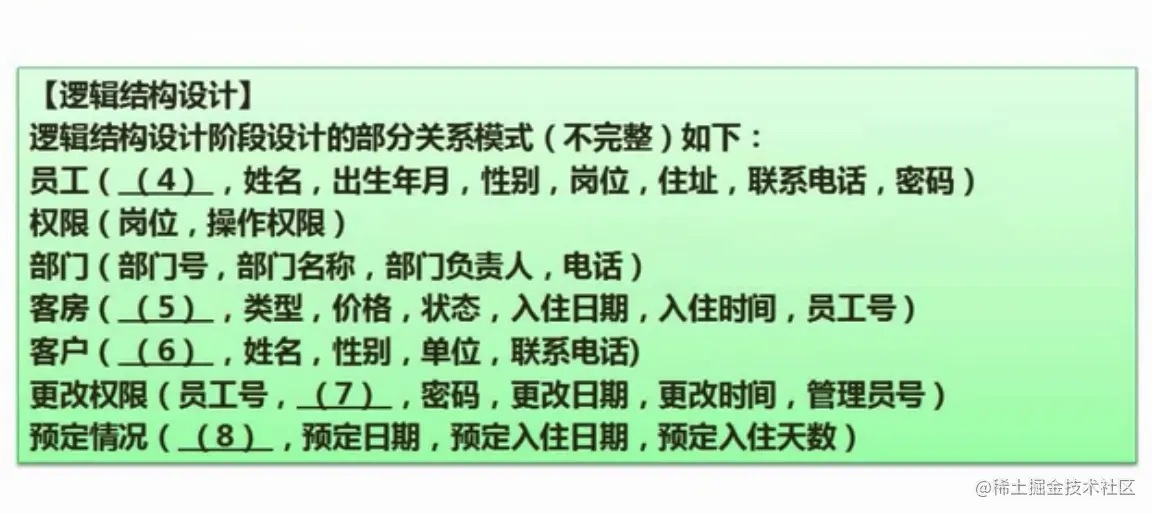

- 问题3
  - (4)员工号、部门号
  - (5)客房号
  - (6)身份证号
  - (7)岗位
  - (8)客房号、身份证号
- 问题4
  - 若将权限表中的操作权限属性放在员工表中，则相同岗位的操作权限在员工表中重复存储
    - 缺点:存在数据冗余
    - 优点:查询效率高

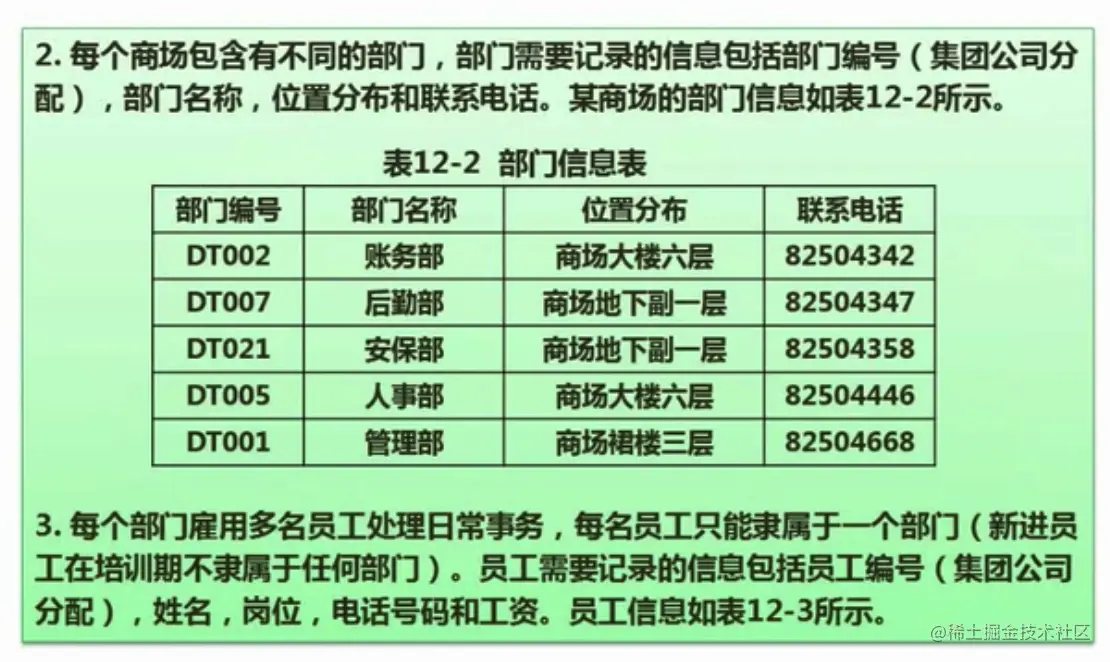

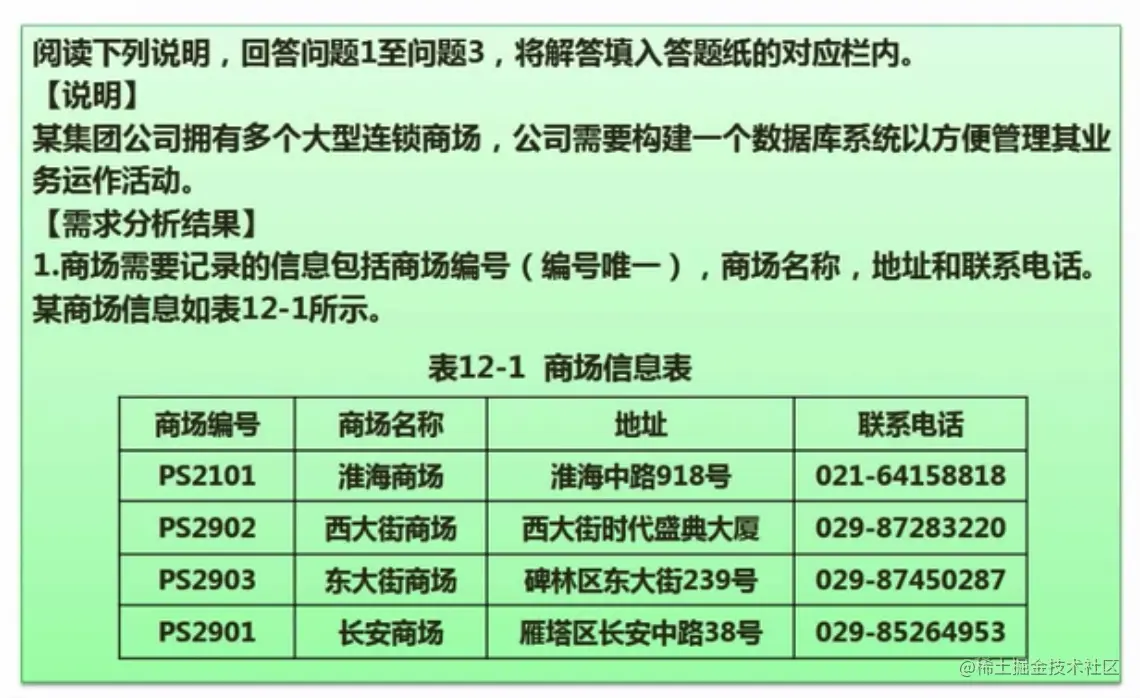

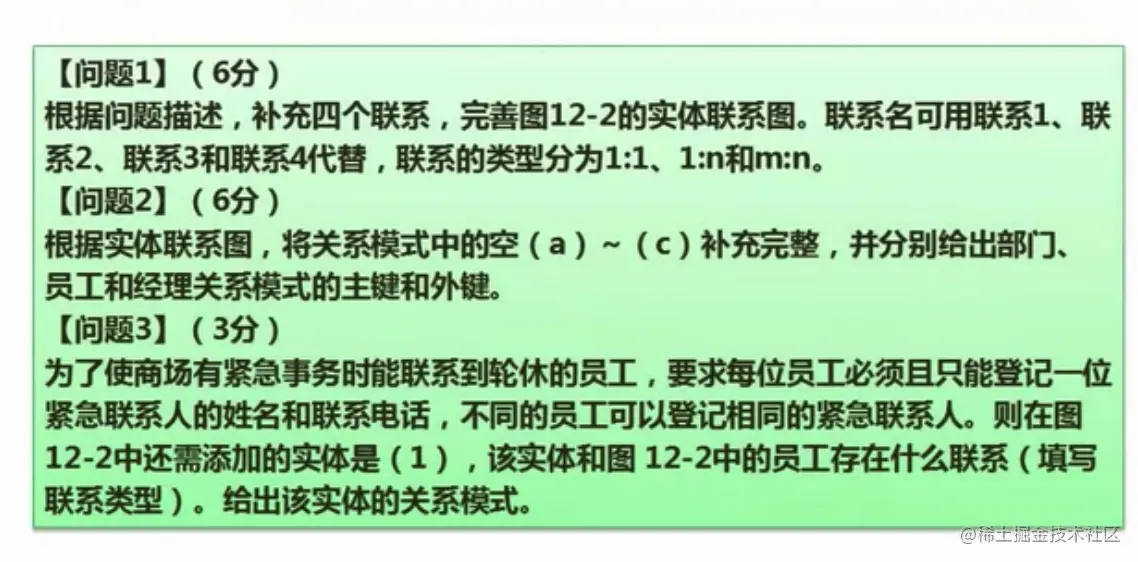

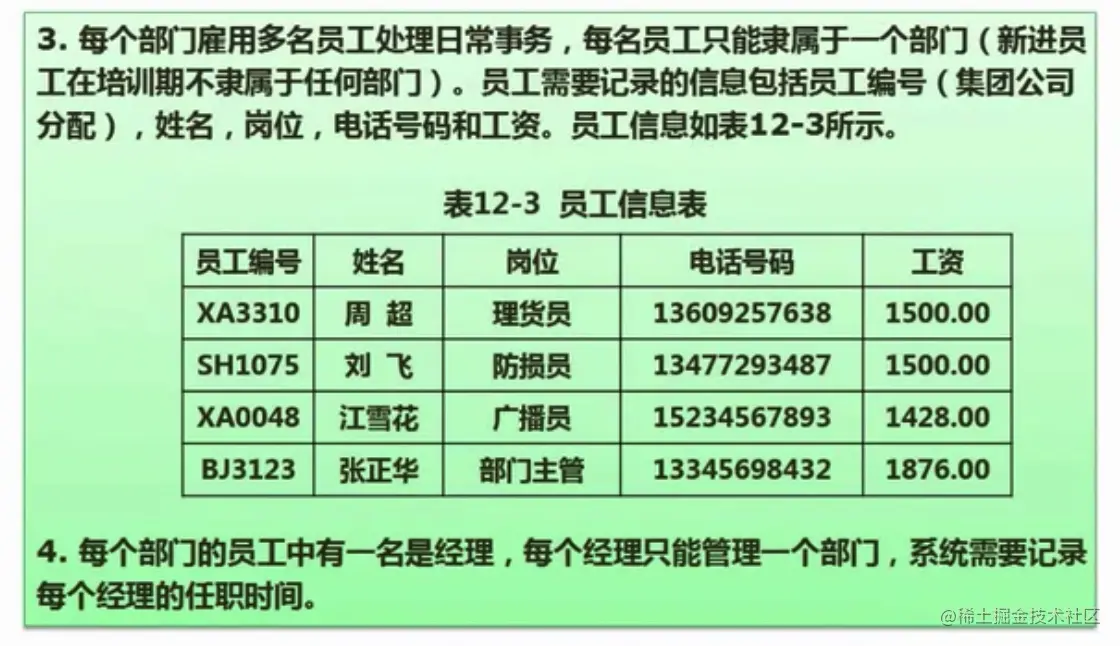

2. 例题2

1、答案

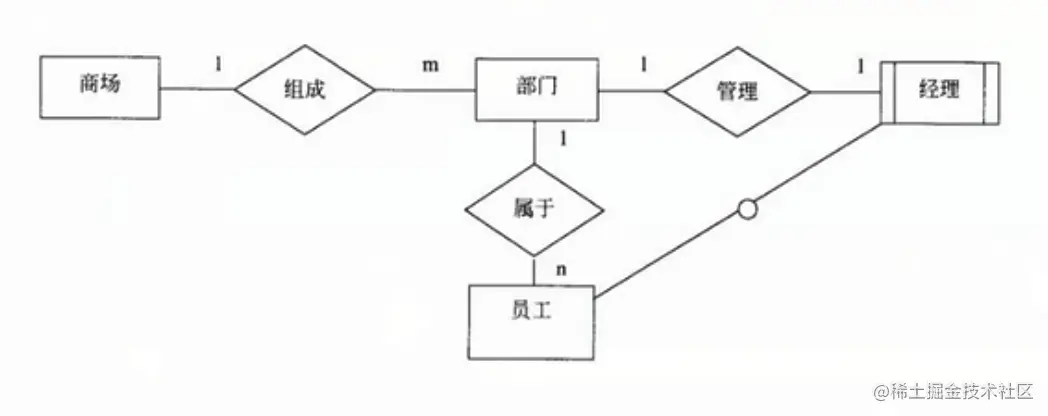

- 问题1————特殊关系使用--o--表示,谁特殊谁同时加两个|

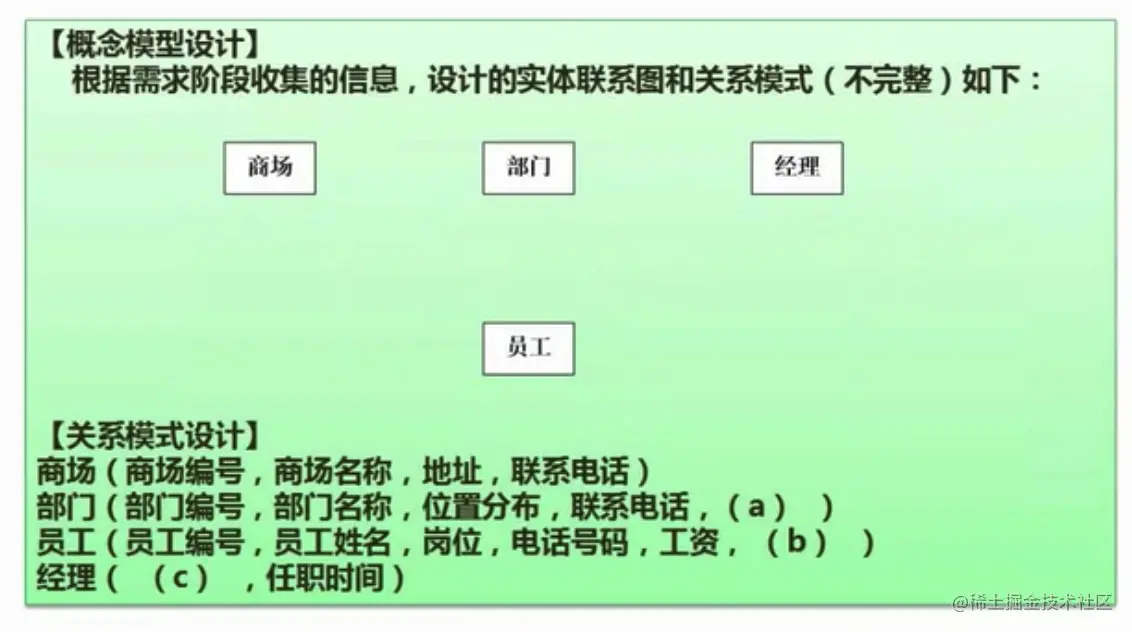

- 问题2
  - (a)商场编号
  - (b)部门编号
  - (c)员工编号
  - 部门————主键(部门编号);外键(商场编号)
  - 员工————主键(员工编号);外键(部门编号)
  - 经理————主键(员工编号);外键(员工编号)
- 问题3
  - (1)紧急联系人
  - (2)员工-n-<>-1-紧急联系人
  - (3)关系模式为：紧急联系人（紧急联系人编号，姓名，联系电话）
