软件工程师——(十三)数据流图(DFD)(重点)

2022-10-26 309 阅读3分钟

1. 数据流图基本概念

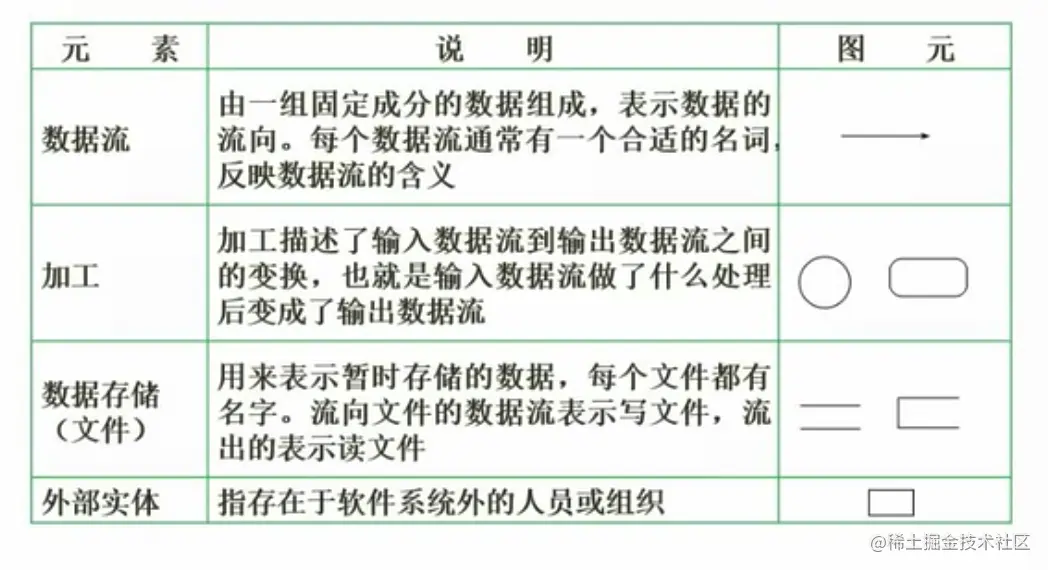

1. 基本组成元素

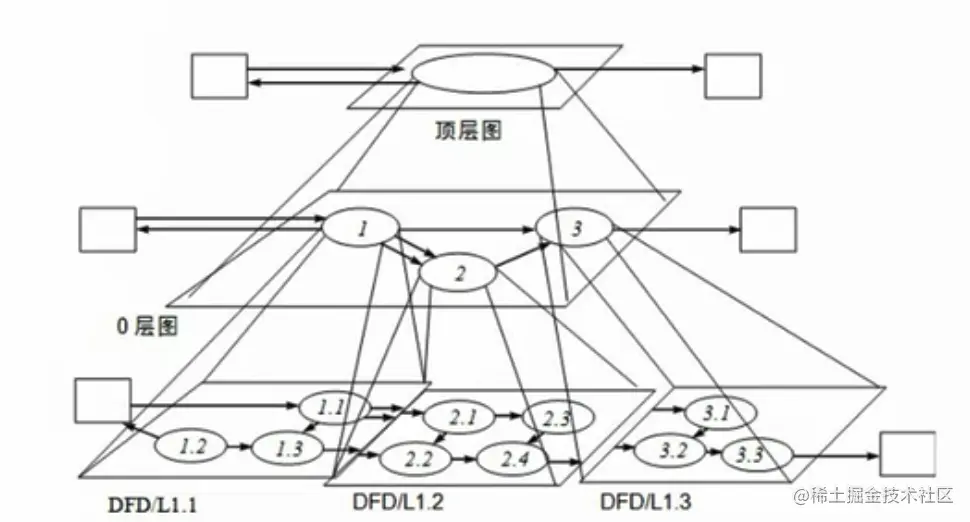

2. 基本概念(数据流图又称之为`分层数据流图`)

1、顶层图
- 中间椭圆代表要开发的系统,方框代表外部实体
- 外部实体和本系统存在数据流转的关系
- 只是将系统浓缩为一个节点,只能看清与外界的交互
- 看不出有哪些模块以及模块之间有哪些数据的交换
2、0层图
- 顶层图的细化
- 外部实体和与外部实体之间的数据流转信息无变化
- 内部进行了细化
- 列出了系统中的处理职能部件(之间存在交互和数据流转)
3、DFD/Lx.x(子图)
- 对于0层图的进一步细化

2. 数据字典

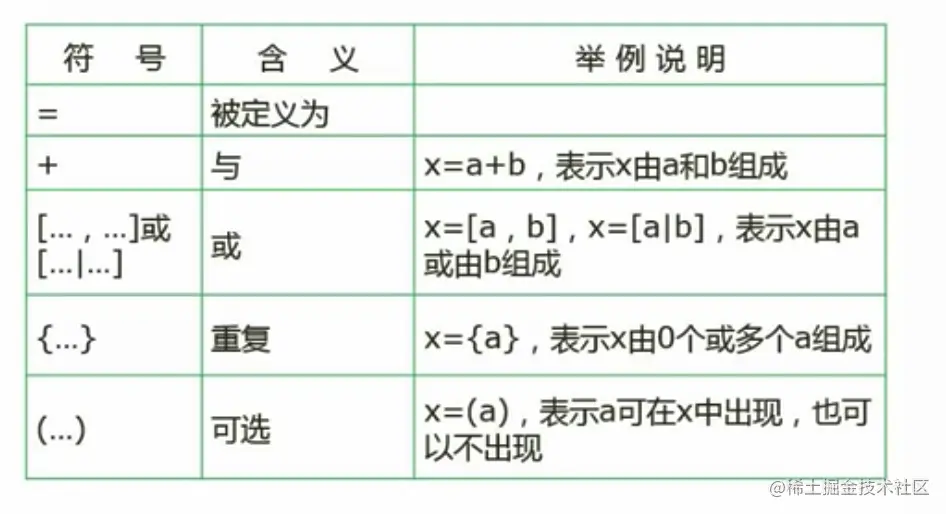

1. 符号说明

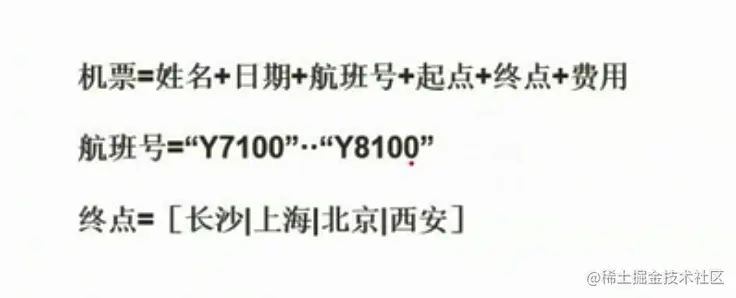

2. 示例说明

1、+———代表=左侧元素由=右侧一系列的元素组成
2、[...,...]或[...|...]———代表=左侧元素由其中的任意一个组成
3、{...}———代表=左侧元素由一个或多个该元素组成
4、(...)———代表=左侧元素由可能包含也可能不包含该元素

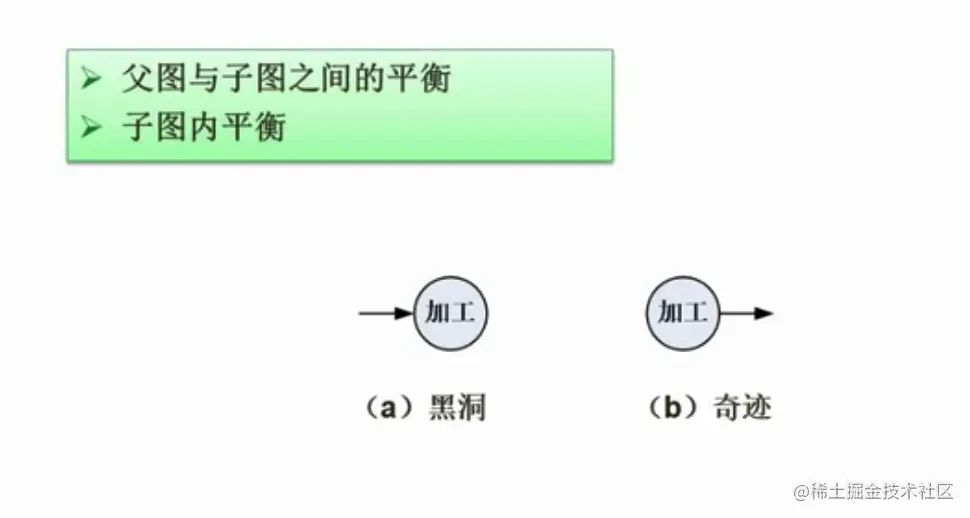

3. 数据平衡原则———找出`哪些数据流`在`分图细化`的时候`丢失或遗忘了`

1. 说明

1、父图与子图之间的平衡———找出哪些数据流在分图的时候遗失了
1、子图内平衡———对于数据流图的加工,应该既有输入也有输出

2. 示例

1、考点1———根据题目给出的信息补充0层数据流图缺失的数据流
- 看顶层数据流图的实体与系统之间有哪些数据流
- 看这些数据流有没有在0层数据流图中出现
2、考点2———根据题目给出的信息顶层数据流图缺失的数据流
- 看0层数据流图的实体与系统之间有哪些数据流
- 看这些数据流有没有在顶层数据流图中出现
3、考点三———看图是否有黑洞或者奇迹
- 看图中是否存在有输入无输出或有输出无输入的情况

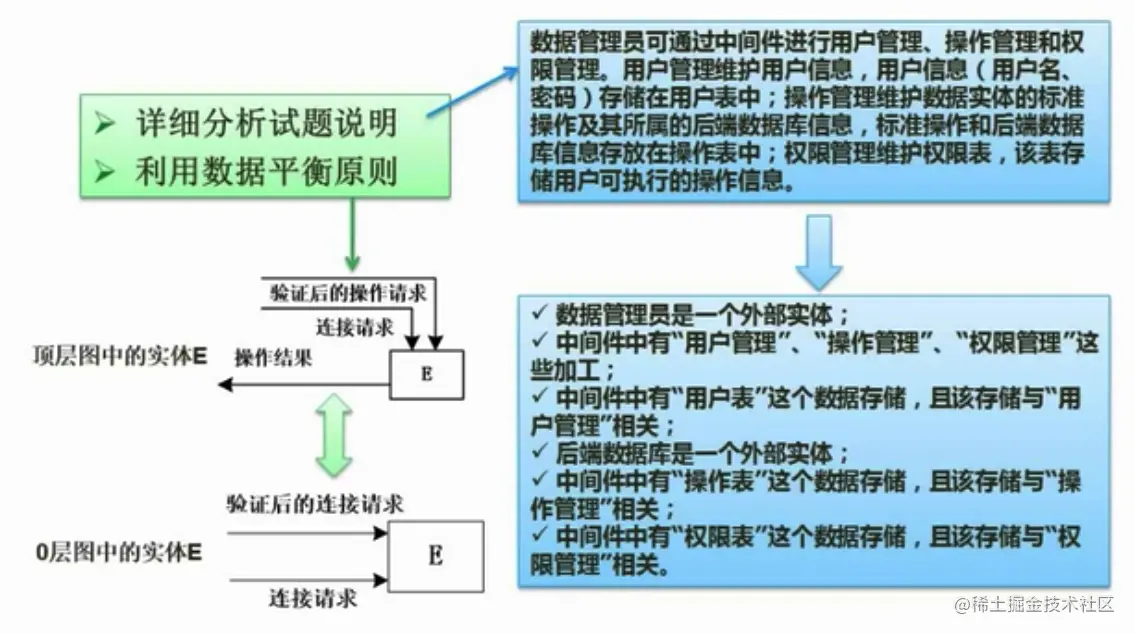

4. 解题技巧

1. 依据点

1、详细分析试题说明
2、利用数据平衡原则

2. 试题案例分析

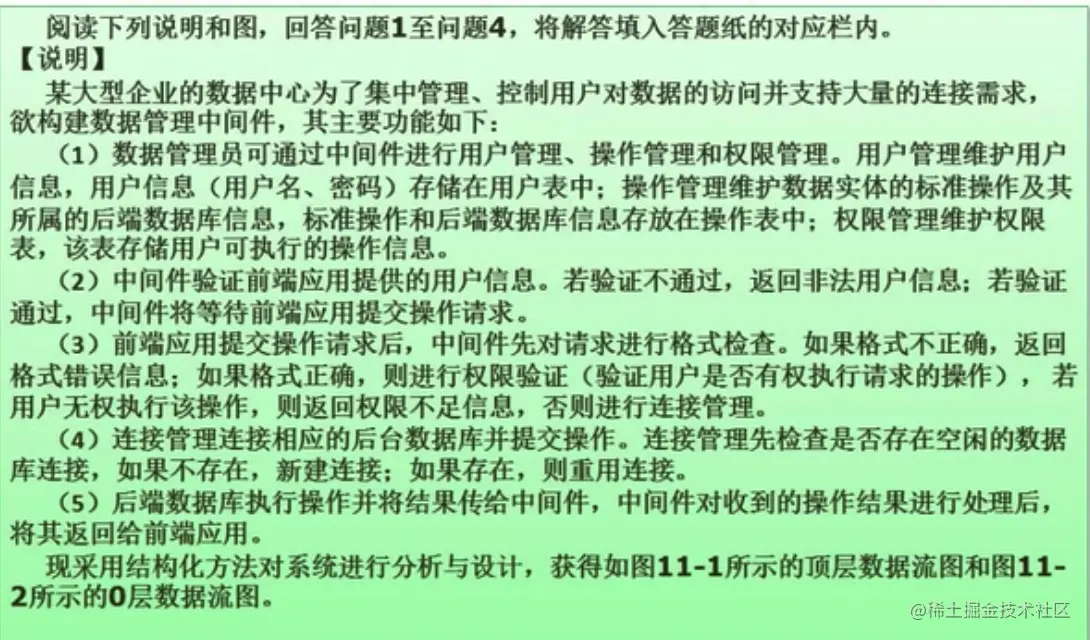

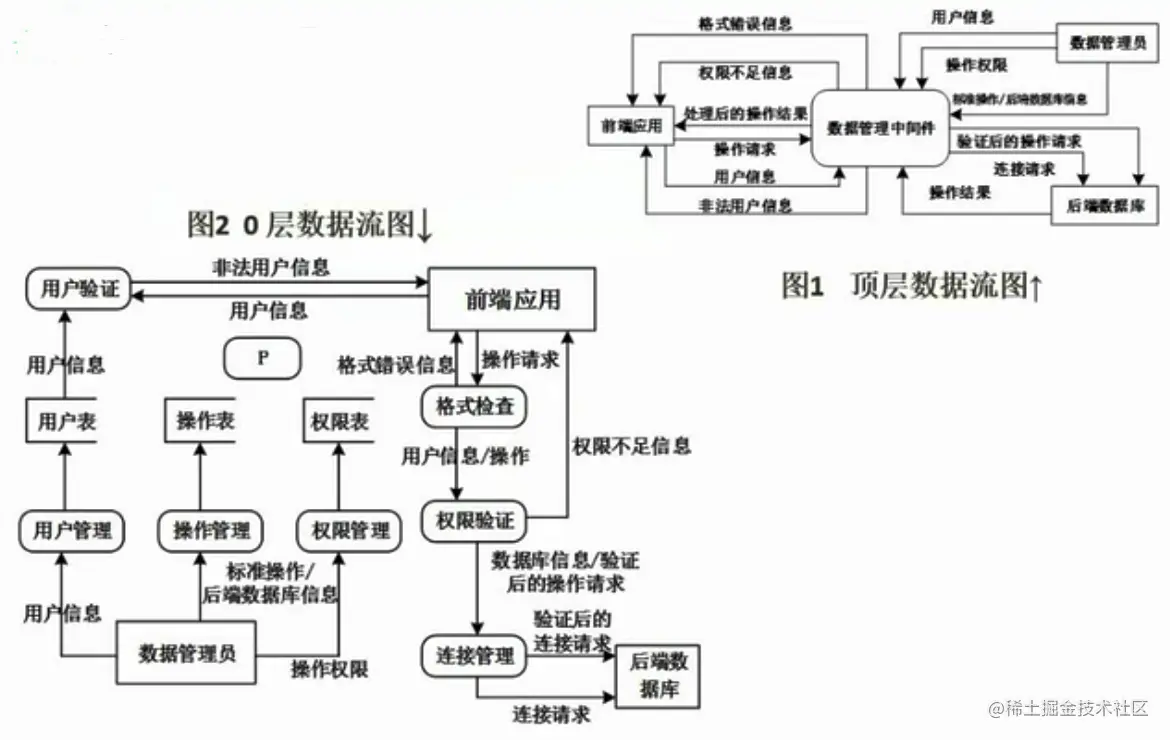

1. 试题1

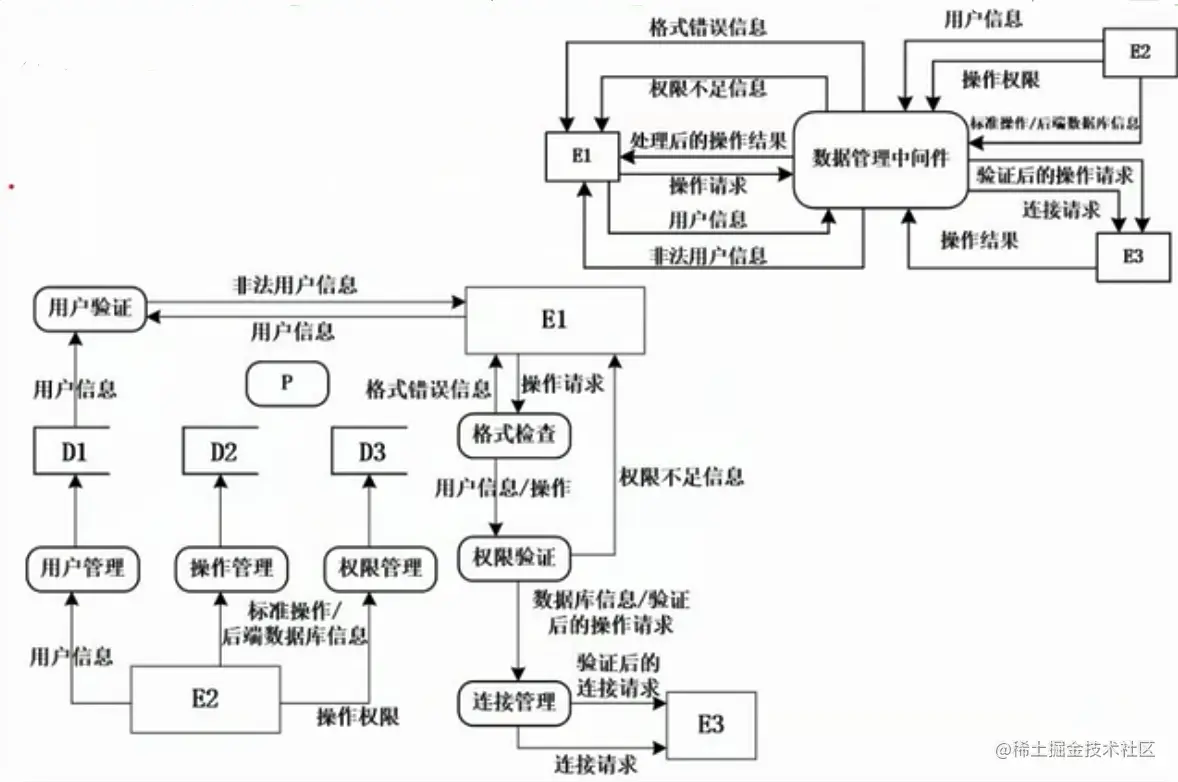

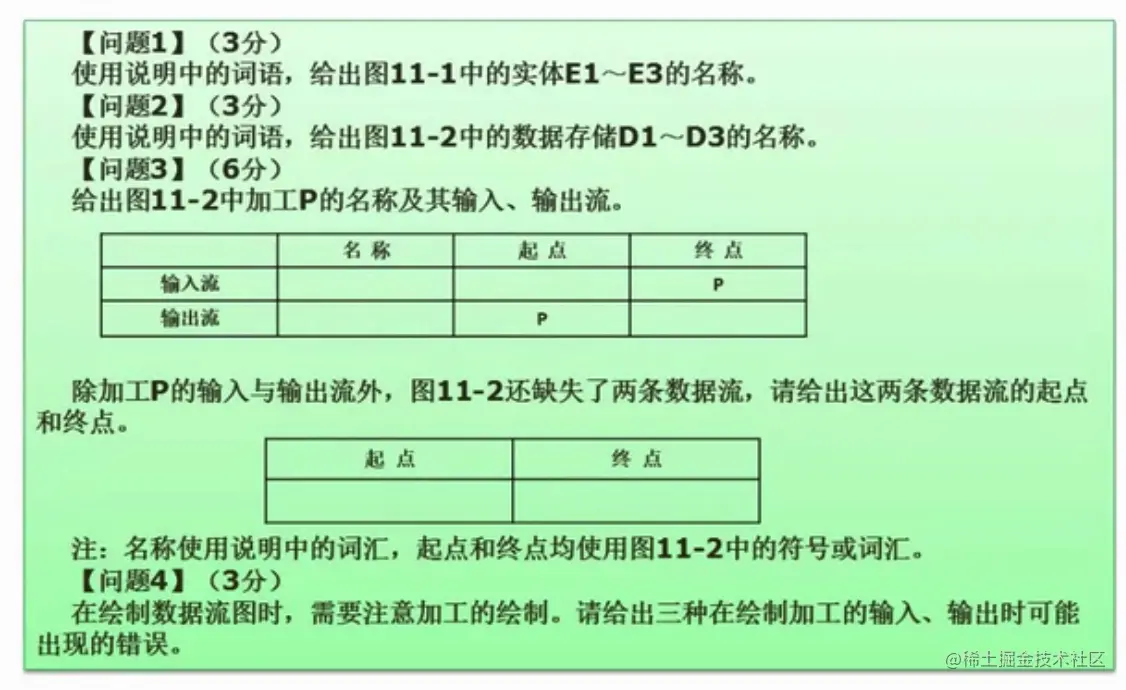

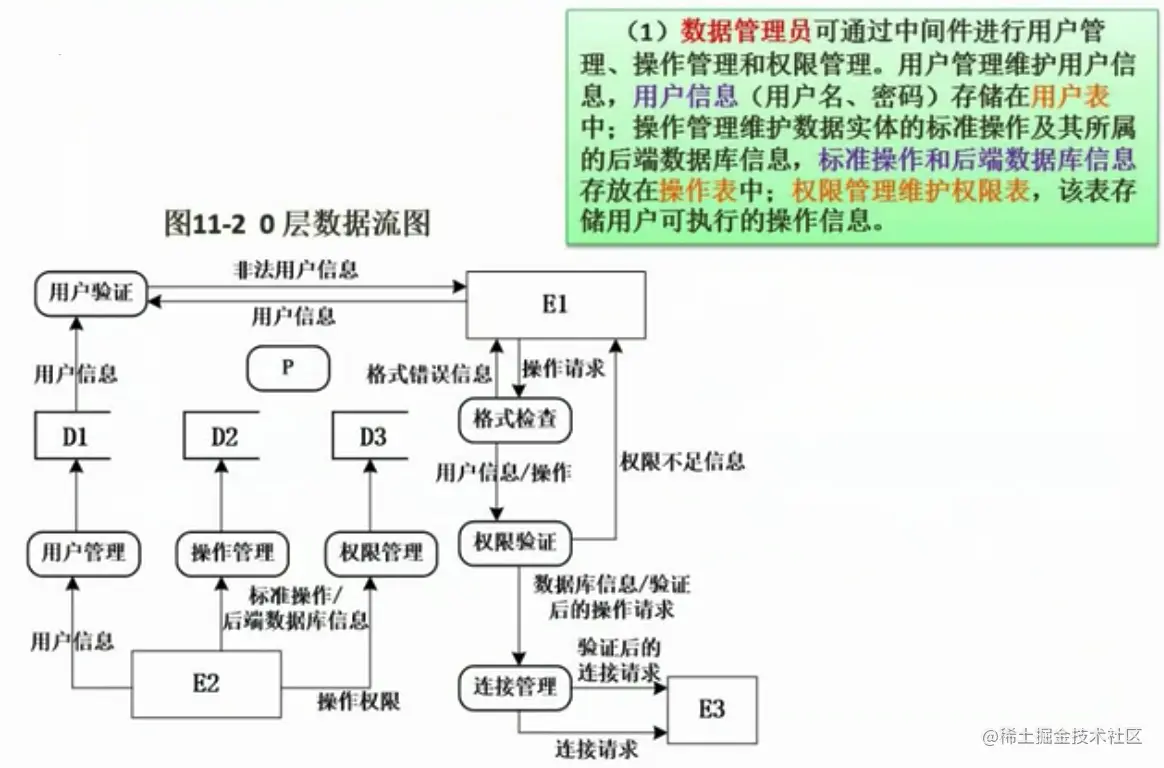

1、试题分析
- 1、问题一
- 2、问题二
- 3、问题三

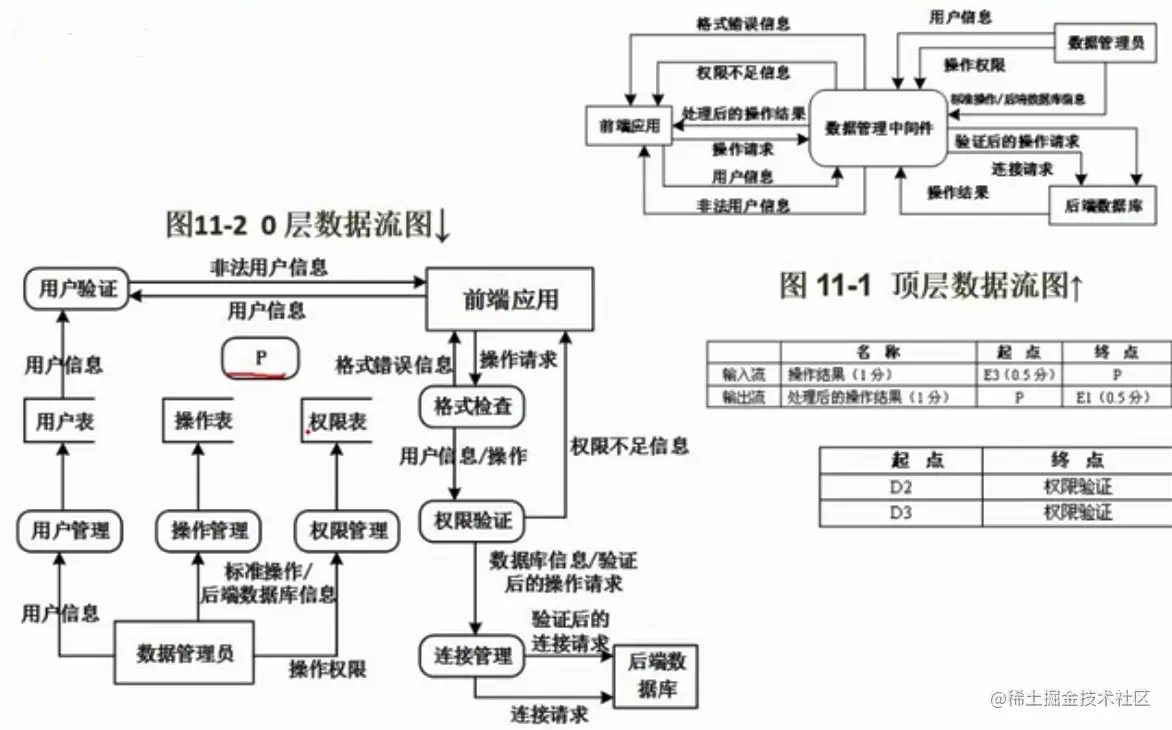

2、最终答案
- 1、问题一
  - E1(前端应用)、E2(数据管理员)、E3(后端数据库)
- 2、问题二———数据存储一般是某文件或某表
  - D1(用户表)、D2(操作表)、D3(权限表)
- 3、问题三
  - 输入流(名称——操作结果;起点——E3;);
  - 输出流(名称——处理后的操作结果;终点——E1;)
  - 补充数据流
    - 起点(D2)、终点(权限验证);
    - 起点(D3)、终点(权限验证)
- 4、问题四
  - 在绘制数据流图的加工时,可能出现的输入、输出错误:
    - 只有输入而无输出或者黑洞
    - 只有输出而无输入或者奇迹
    - 输入的数据流无法通过加工产生输出流或者灰洞
    - 输入的数据流与输出的数据流名称相同

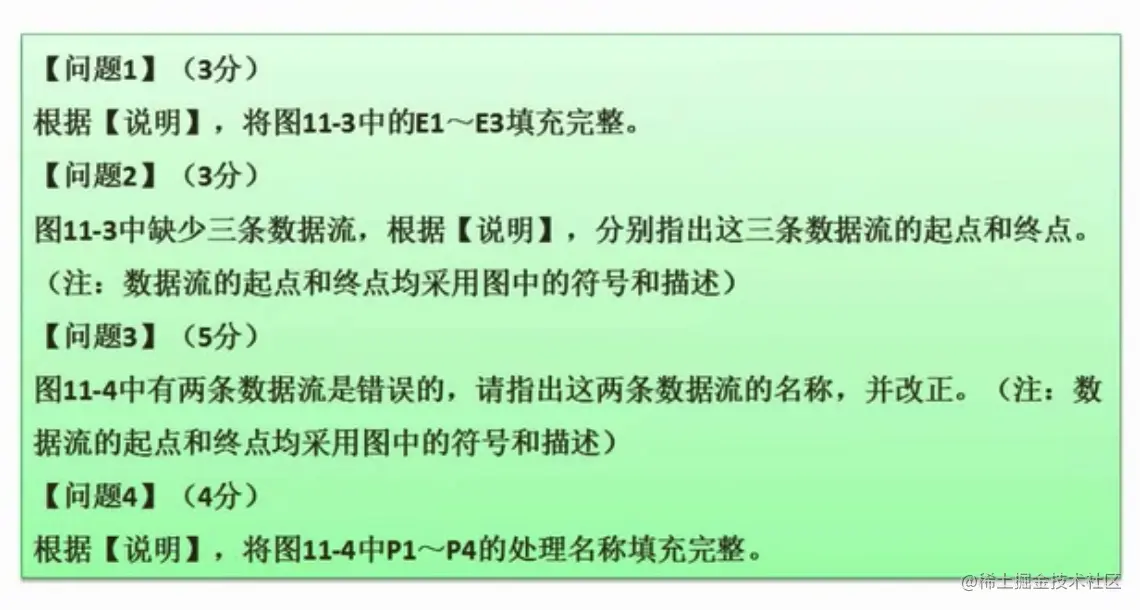

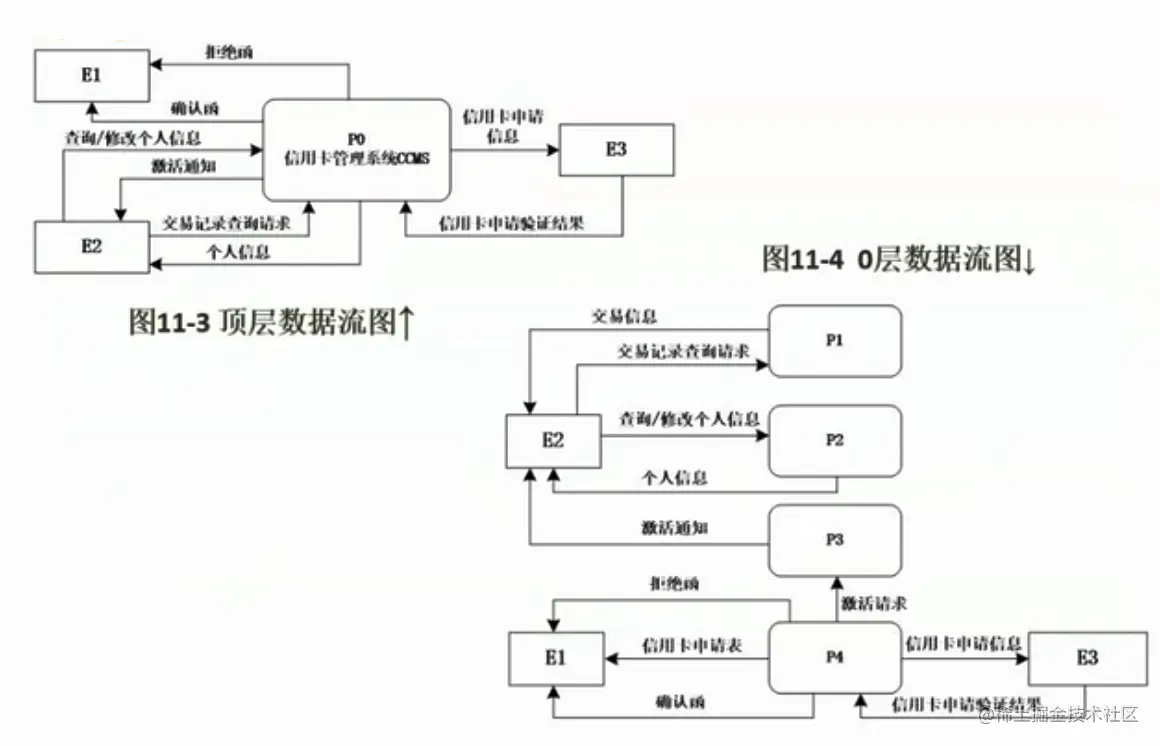

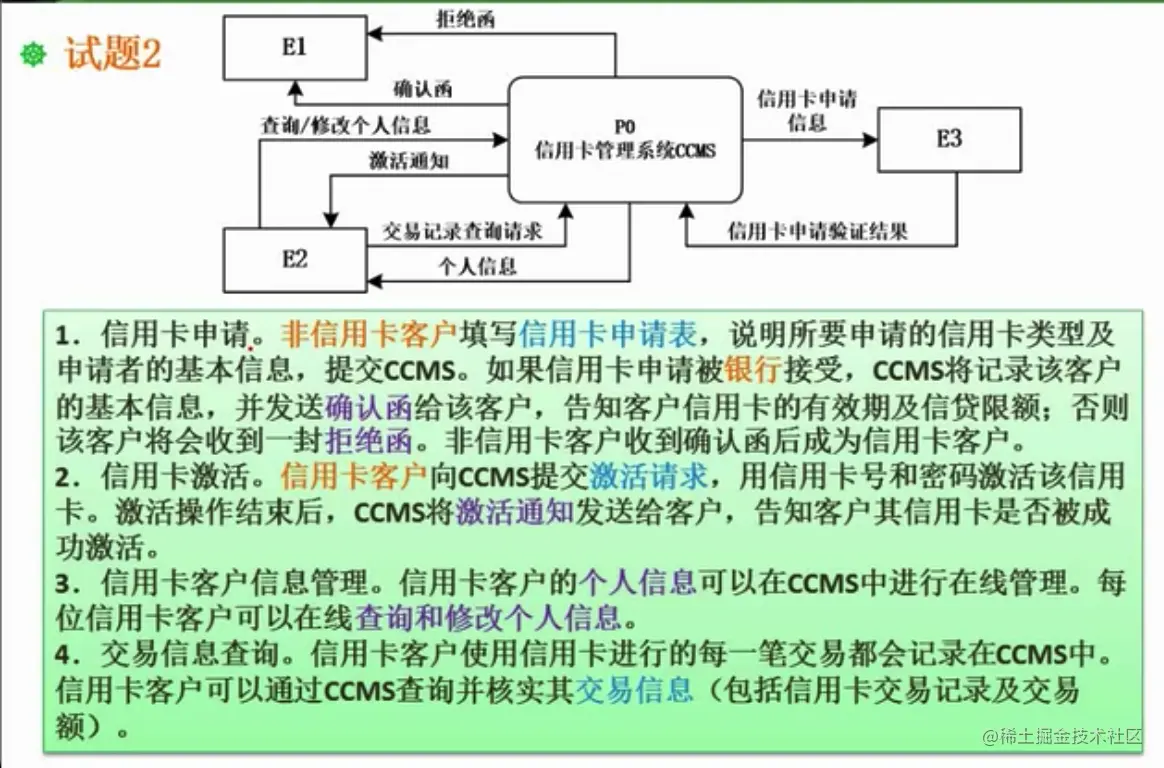

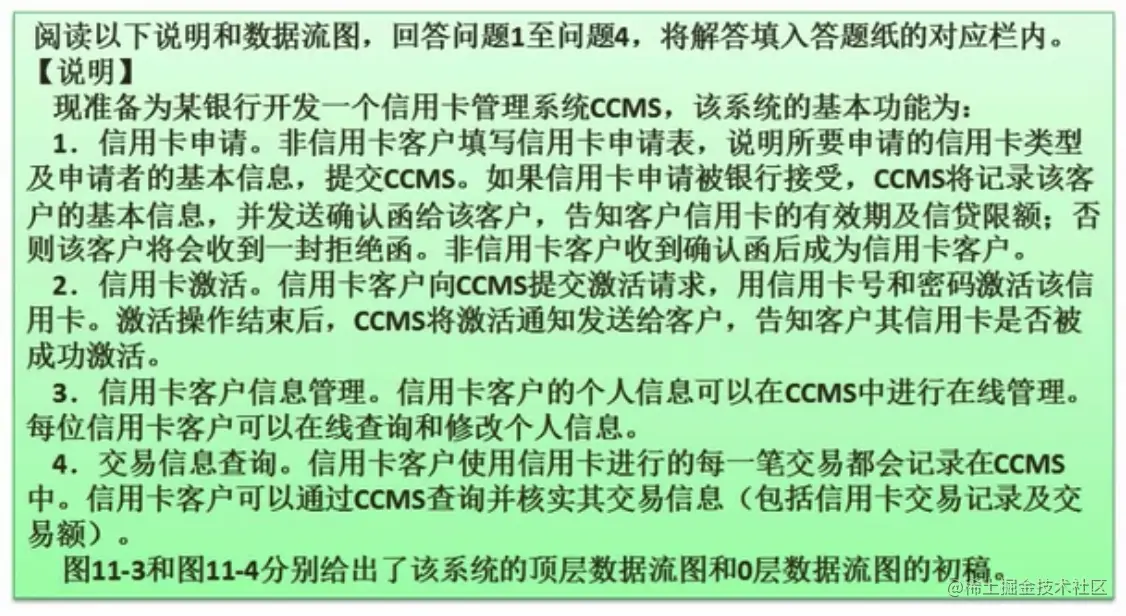

2. 试题2

1、试题分析
2、最终答案
- 1、问题一
  - E1(非信用卡用户)、E2(信用卡用户)、E3(银行)
- 2、问题二
  - 信用卡申请表:E1--->P0
  - 激活请求:E2--->P0
  - 交易信息:P0--->E2
- 3、问题三
  - P4--激活请求-->P3改为E2--激活请求-->P3
  - P4--信用卡申请表-->E1改为E1--信用卡申请表-->P4
- 4、问题四
  - P1:交易信息查询
  - P2:信用卡客户信息管理
  - P3:信用卡激活
  - P4:信用卡申请
