搭建简易画板（一）

shanLion
819 阅读6分钟

我正在参加「掘金·启航计划」

代码库地址

一、准备画布

  1. 创建一个简易的画布
.canvas{
    width: '100vw';
    height: '100vh'
}
<canvas className='canvas' id="drawCanvas" ></canvas>
  1. 监听canvas上的移动事件。我们可以判断下当前设备是否支持PointerEvent 事件，因为Pointer Events 事件将鼠标（Mouse）、触摸（touch) 和触控笔（pen）三种事件整合为统一的 API。 不支持的话我们用mouseEvent事件监听，mouseButtonDown变量记录下当前用户是否在绘图，mousedown按下画笔开始绘图，mouseup鼠标放开停止绘图。在绘制的过程中我们需要记录下当前鼠标的位置。

function handleMouseDown(event: any) {
    mouseButtonDown = true;
}

function handleMouseMove(event) {
    if (mouseButtonDown) {
        lastPt = {
            x: event.pageX,
            y: event.pageY
        }
    }
}

function handleMouseUp(event: any) {
    mouseButtonDown = false;
    lastPt = {x: null, y: null};
}

useEffect(() => {
    let canvas: any = document.getElementById('drawCanvas');
    if (!canvas) {
        return
    }
    mouseButtonDown = false;
    if (window.PointerEvent) {
        canvas.addEventListener('pointerdown', handleMouseDown, false);
        canvas.addEventListener('pointermove', handleMouseMove, false);
        canvas.addEventListener('pointerup', handleMouseUp, false);
    } else {
        canvas.addEventListener('mousedown', handleMouseDown, false);
        canvas.addEventListener('mousemove', handleMouseMove, false);
        canvas.addEventListener('mouseup', handleMouseUp, false);
    }
}, [])
  1. 增加绘图函数

function draw(pathInfo, useCtx) {
    if (pathInfo.beginX !== null && pathInfo.beginY !== null) {
        const {lastX, lastY, beginX, beginY, strokeStyle, lineWidth, drawType} = pathInfo;
        useCtx.beginPath(); // 开始绘图
        useCtx.lineCap = 'round'; // 绘制线的两头是圆形，其他形状也可以，不加的话，在线条宽度很大的情况下，画出来的线条横向一条一条的
        useCtx.moveTo(beginX, beginY); // 将鼠标移动到beginX, beginY
        useCtx.lineTo(lastX, lastY); // 指定lastX, lastY为终点(lineTo不会绘制路径)
        useCtx.strokeStyle = strokeStyle || 'green'; // 设置线的颜色
        useCtx.lineWidth = lineWidth || 3; // 设置线的宽度
        useCtx.stroke(); // 绘制路径
        useCtx.closePath(); // 结束绘制，不结束的话，无法改变后面新增路径的颜色大小等数据
    }
}

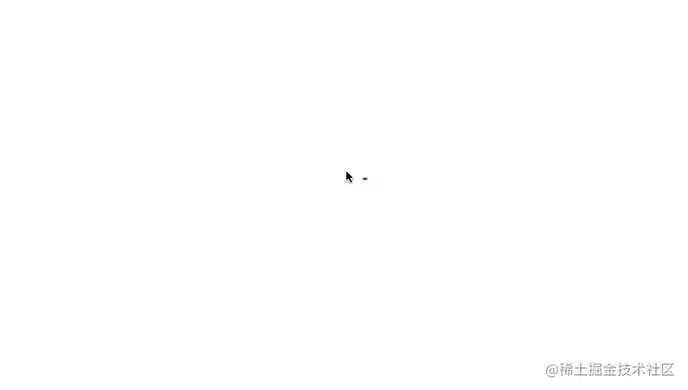

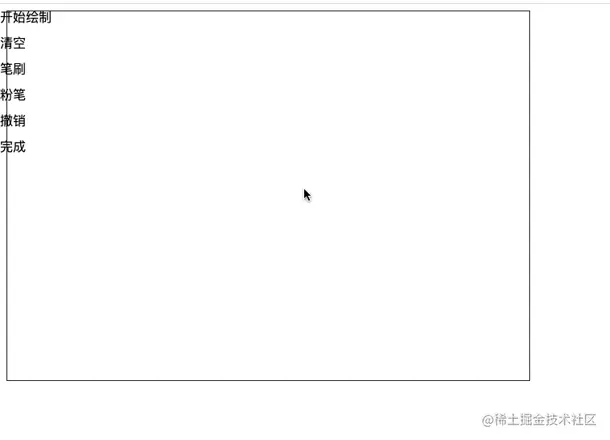

一个超简易的画板就实现了，我们滑动鼠标看下效果。


咦，发现鼠标滑过的位置和线条真正绘制的位置不一样，并且绘制的线条也比较模糊。经查阅，这是因为两个问题：1. 没有处理dpr，2. canvas的宽高设置不正确。

位置不正确是因为 canvas.width是画布的大小，决定了多少像素可以显示在画布上。canvas.style,width是浏览器渲染的canvas尺寸，也就是屏幕上元素显示的大小。当只设置css宽高时，canvas画布会使用默认的宽300px，高150px，然后根据设置的css宽高进行一定比例转化，造成相应的拉伸变形，展示的位置不正确。所以我们画布的宽高在canvas标签中设置，或者在js中动态设置就能解决位置偏移问题。另外，规范中描述画布的宽高在指定的时候必须是非负整数，如果带上百分号或者其他单位，会解析错误，直接使用默认数值。

像素不清晰是因为 canvas 绘制时独立于设备像素比（devicePixelRatio）。受到 devicePixelRatio 影响，在高清显示屏上，一个逻辑像素对应多个实际的设备物理像素。例如在 devicePixelRatio 为 2 的设备上，css 设置的 100px，意味着设备上要填充 200px 物理像素。解决思路就是将canvas的style中的width和height值设置为要显示的大小，然后将canvas的width和height的值，根据dpi的倍数进行放大。这时，画布中所有线条文字等都需要等比放大，用scale方法将画布中所有内容放大。


let dpr = window.devicePixelRatio || 1;
let canvas: any = document.getElementById('drawCanvas');

// 设置实际尺寸
canvas.width = (document.body.clientWidth - 20) * dpr;
canvas.height = (document.body.clientHeight - 20) * dpr;
canvas.style.width = (document.body.clientWidth - 20) + 'px';
canvas.style.height = (document.body.clientHeight - 20) + 'px'

// 让canvas坐标系统使用css像素
let ctx = canvas.getContext('2d');
ctx.scale(dpr, dpr);


现在看起来效果可以了，我们给画布加一个一键清空的操作。

  1. 简易清空操作

canvas有三种清空方式。

（1） 简单填充 使用一个新的背景色简单地填充整个画布，这样就可以清除当前内容


ctx.fillStyle = '#fff';

let rect = this.canvas.getBoundingClientRect();

ctx.fillRect(rect.x, rect.y, rect.width, rect.height)

（2）重置画布高度 当画布的宽或高被重置时，当前画布内容就会被移除。


let rect = this.canvas.getBoundingClientRect();

canvas.width = rect.width;

canvas.height = rect.height;

（3）使用clearRect函数 clearRect() 函数可以指定起始点的x, y 位置以及宽度和高度来清除画布


let rect = this.canvas.getBoundingClientRect();

this.ctx.clearRect(rect.x, rect.y, rect.width, rect.height);

好了，到目前我们实现了一个画板，能在上面绘制清空，现在来为这个画板加一些其他操作吧。

二、添加自定义属性

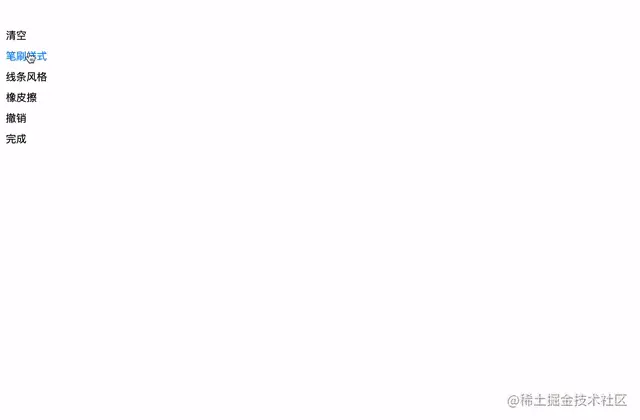

  1. 改变线条颜色

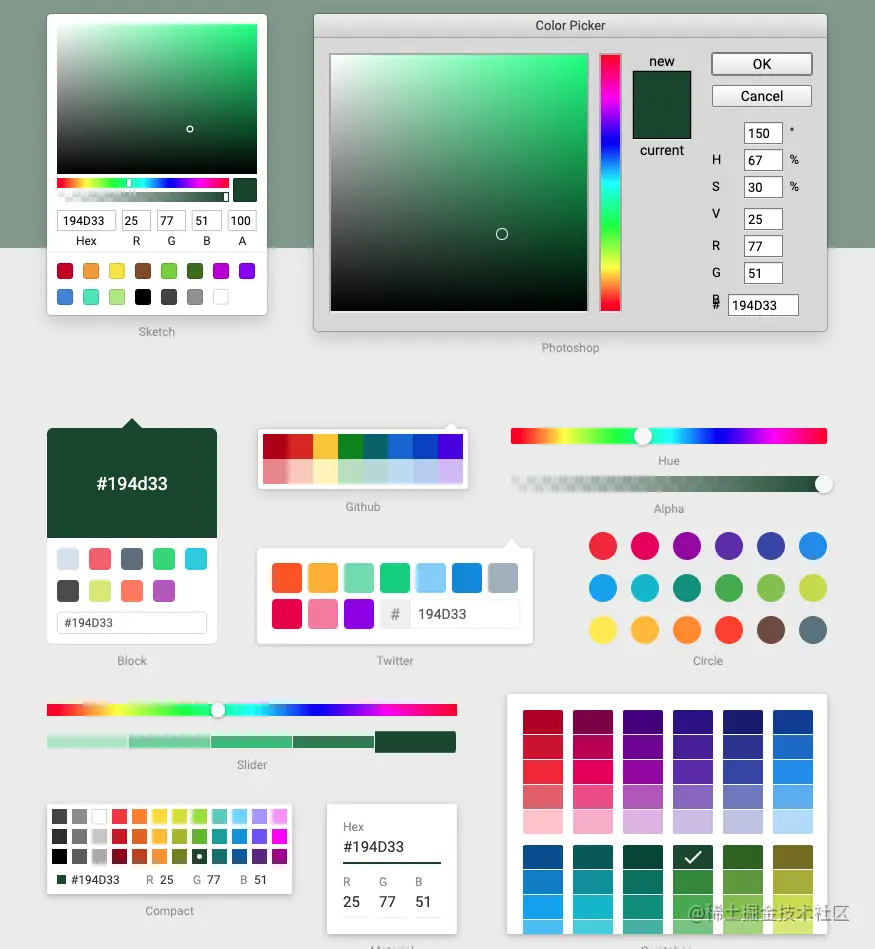

这里我引入了 react-color 库，一种颜色选择器组件。



<CirclePicker color={config.strokeStyle} onChange={(color: any) => config.strokeStyle = color.hex} />

监听更改颜色的方案有很多种，这里我选择了用proxy监听数据。


new Proxy(target, {

    // target 目标对象 property 更改的属性名 value 新属性值 receiver 最初被调用的对象。通常是 proxy 本身
    set(target, property, value, receiver) {

    // Reflect.set 在对象上设置一个属性，返回boolean
    const result = Reflect.set(target, property, value, receiver);

    return result;

    },

})

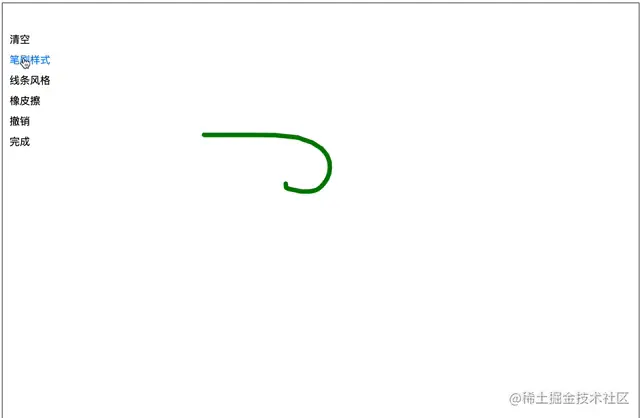

  1. 改变线条大小

<p>当前笔刷宽度为： {config.lineWidth}</p>
<input
    type="range"
    min={1}
    max={100}
    value={config.lineWidth}
    onChange={e => (config.lineWidth = Number(e.target.value))}
/>

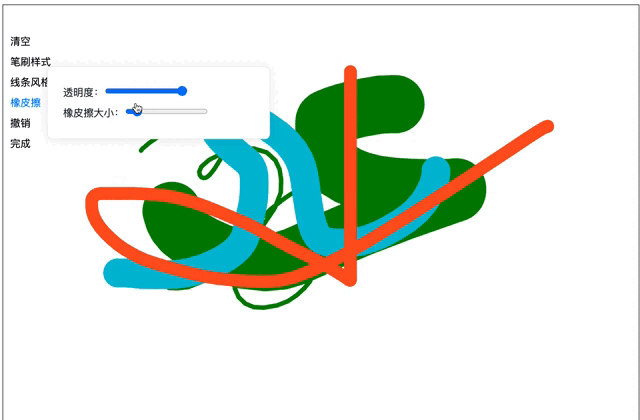

  1. 增加橡皮擦

将线条颜色换成白色，再加一个能选择透明度大小和一个橡皮擦宽度大小的input框，一个简单的橡皮擦就实现了。


透明度：<input
    type="range"
    min={1}
    max={10}
    defaultValue={10}
    onChange={e => (config.strokeStyle = `rgba(255, 255, 255, ${Number(e.target.value) / 10})`)}
/><br />

橡皮擦大小：<input
    type="range"
    min={1}
    max={100}
    value={config.lineWidth}
    onChange={e => (config.lineWidth = Number(e.target.value))}
/>


三、撤销操作

canvas 有原生的restore/save两个api，save时将当前状态放入栈中，restore从canvas保存的绘图状态栈中弹出顶端的状态。但这个api只保存部分状态，drawImage 这种操作对画布的改变是不会被canvas记录的，所以我们需要自己模拟一个栈，绘图的时候将最新的线条数据插入，撤销的时候将最上面的线条数据扔掉，重新绘制。

思路是声明保存当前所有画布线条信息的一个数组。数组里的每一条对象也是一个数组，记录了当前的绘图曲线。当鼠标按下，以及移动过程中将坐标，线条大小及颜色等数据放入数组中，直到鼠标放开。不然只有鼠标按下和放开两个节点坐标，canvas在绘制时直接生成了一条直线，而不是我们实际绘图弯弯绕绕的曲线。点击撤销的时候，我们把栈中最后一条数据扔掉，然后循环数组中的每条数据，进行重新绘制。


// 当前画布的所有绘制线条信息
let pathData = new Proxy(pathData, {get: () => {...}, set: () => {...}})

// 单独的线条数据
let singlePathData:any[] = [];

function handleMouseDown(event: any) {
    mouseButtonDown = true;
}

function handleMouseMove(event) {
    if (mouseButtonDown) {
        let singleData = {beginX: lastPt.x, beginY: lastPt.y, lastX: event.pageX, lastY: event.pageY, strokeStyle: config.strokeStyle, lineWidth: config.lineWidth, drawType: config.drawType};
        singlePathData.push(singleData)
        draw(singleData)
        lastPt = {
            x: event.pageX,
            y: event.pageY
        }
    }
}

function handleMouseUp(event: any) {
    mouseButtonDown = false;
    lastPt = {x: null, y: null};
    pathData.push(singlePathData)
    singlePathData = [];
    console.log(pathData, 'pathData')
}

// 撤销函数
function undo() {
    pathData.pop();
    let canvasDom: any = document.getElementById('drawCanvas');
    let curCtx = canvasDom!.getContext('2d');
    let rect = canvasDom!.getBoundingClientRect();
    curCtx.clearRect(rect.x, rect.y, rect.width, rect.height);
    pathData.map(item => {
        item.map(info => draw(info, curCtx))
    })
}

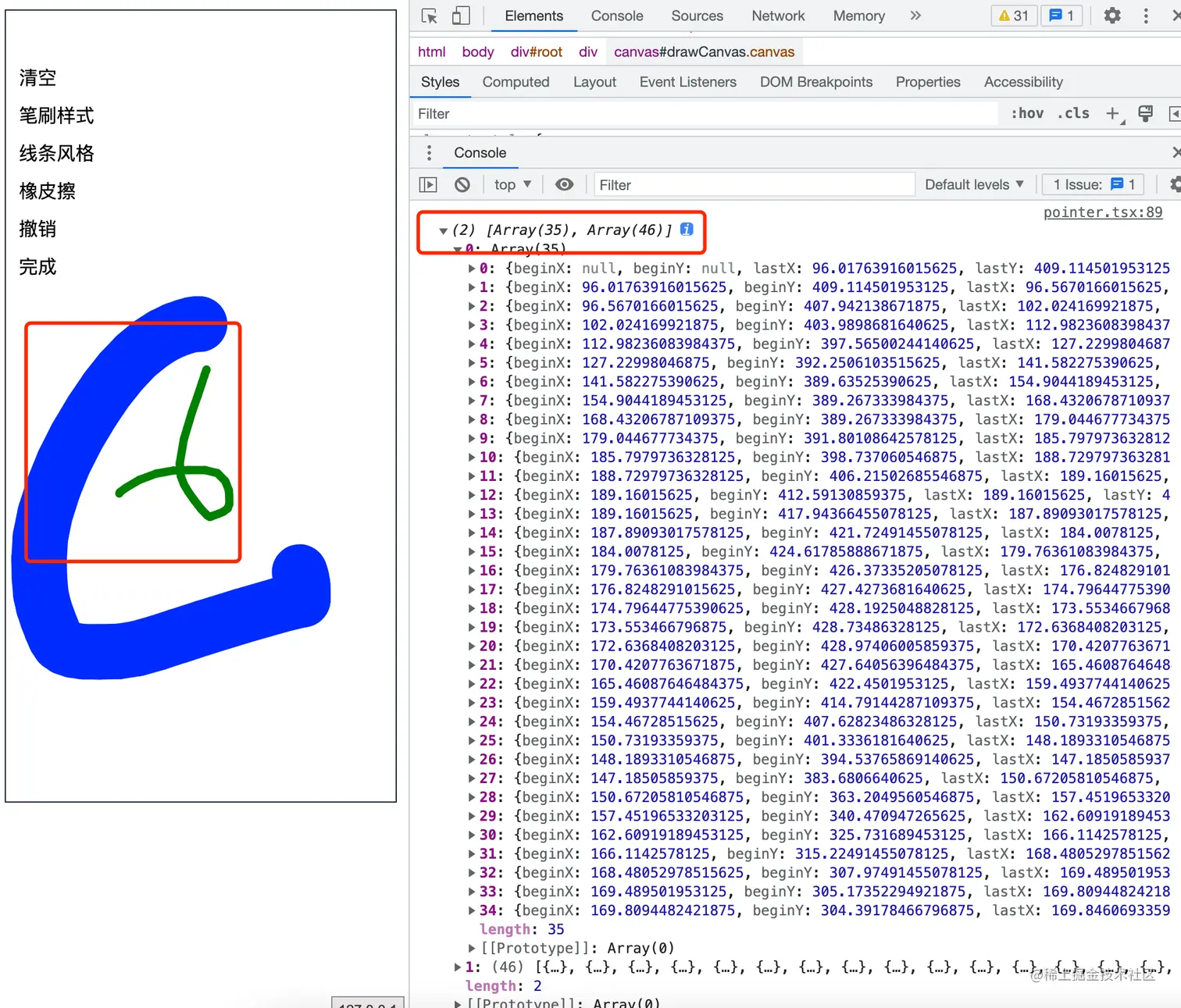

image.png 这样的数据结构我们不用担心需要对橡皮擦或者以后其他增加的画板操作进行额外的处理，毕竟本质都是一条可绘制出的完整线条数据，当pathData为空时，说明当前画板被清空了，点击撤销直接return。

四、生成图片

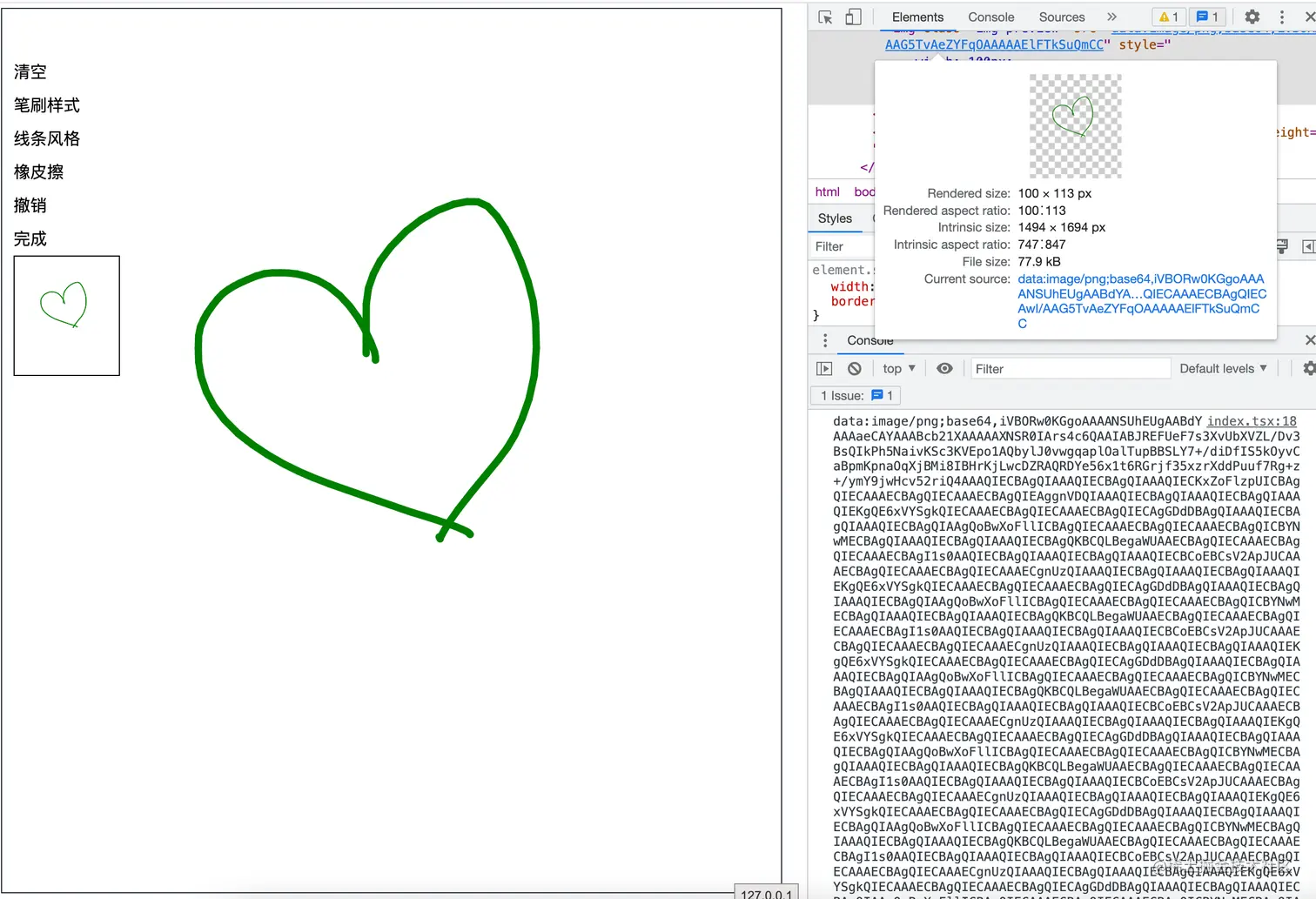

点击完成按钮将当前canvas画板上的内容生成一张png图片。这块直接用原生api canvas.toDataURL("image/png")就可以实现。

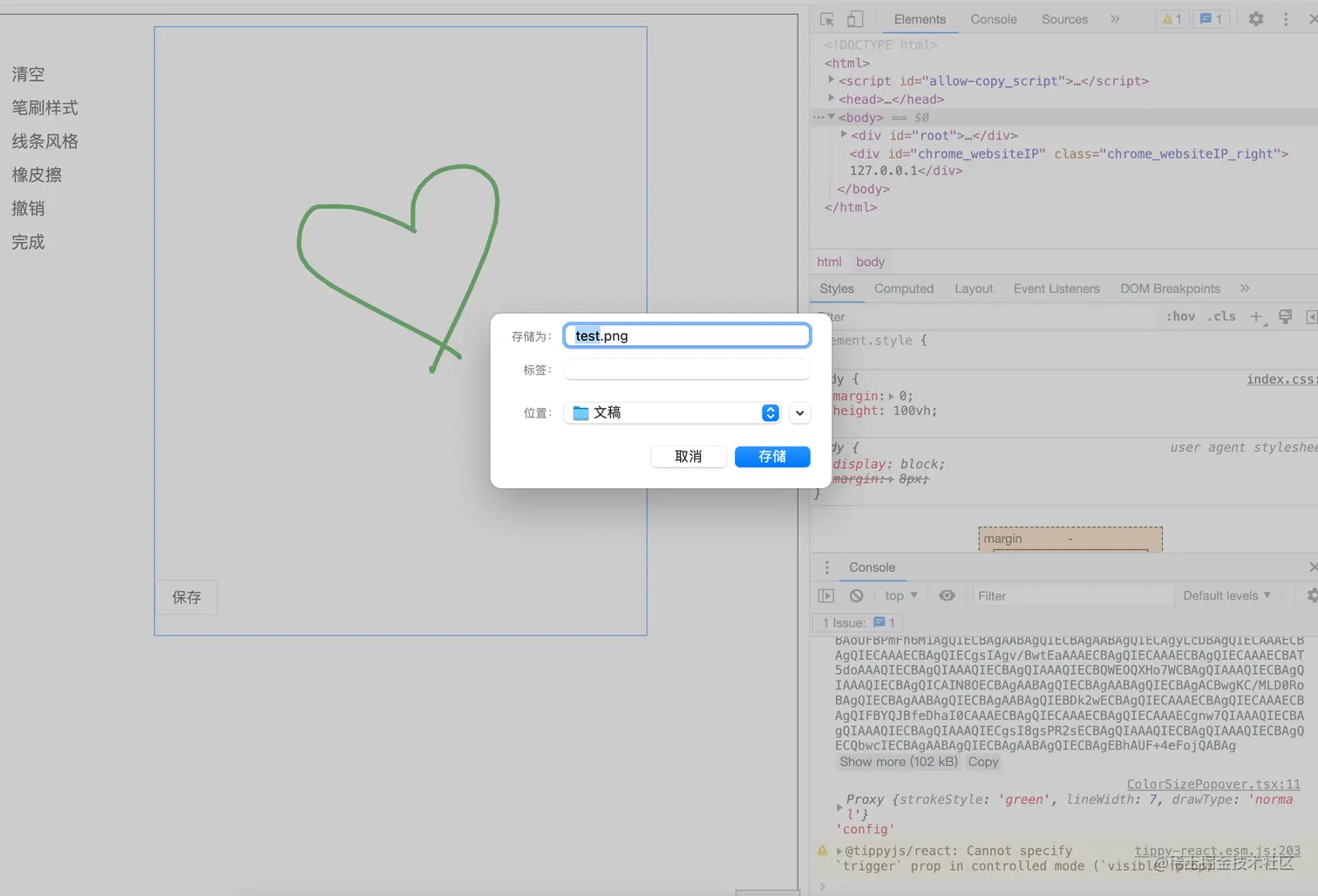

调取showSaveFilePicker 方法可以将生成的图片保存到指定的目录。该方法返回一个FileSystemFileHandle 对象，这个对象上的方法可以操作文件。


const onSave = () => {
    const handle = await (window as any).showSaveFilePicker({
        suggestedName: "test.png",
        types: [
            {
                description: "PNG file",
                accept: {
                    "image/png": [".png"],
                },
            },
        ],
    });
    const writable = await handle.createWritable();
    await writable.write(props.imgUrl);
    await writable.close();
    return handle;
}

参考资料

为什么Proxy一定要配合Reflect使用？
PointerEvent
showSaveFilePicker
canvas
