4 缓存块替换策略

目标：被替换出的数据块应该是将来最晚会被访问的块。但对将来事情无法预测，因为处理器不知程序将来访问哪个地址。因此，现在的缓存替换策略都采用最近最少使用算法（Least Recently Used ，LRU）或类LRU算法。

如程序要顺序访问 B1 、B2、B3、B4、B5地址块，这几个缓存块都映射到缓存的同一组，同时假设缓存采用4路组组相连映射，则当访问B5时，B1就需被替换出来。最简单的利用位矩阵实现。

先定义一个行、列都与缓存路数相同的矩阵。当访问某路对应缓存块，先将该路对应的所有行置为1，然后再将该路对应的所有列置为0。最终结果体现为，缓存块访问时间的先后顺序，由矩阵行中1的个数决定，最近最常访问缓存块对应行1的个数最多。

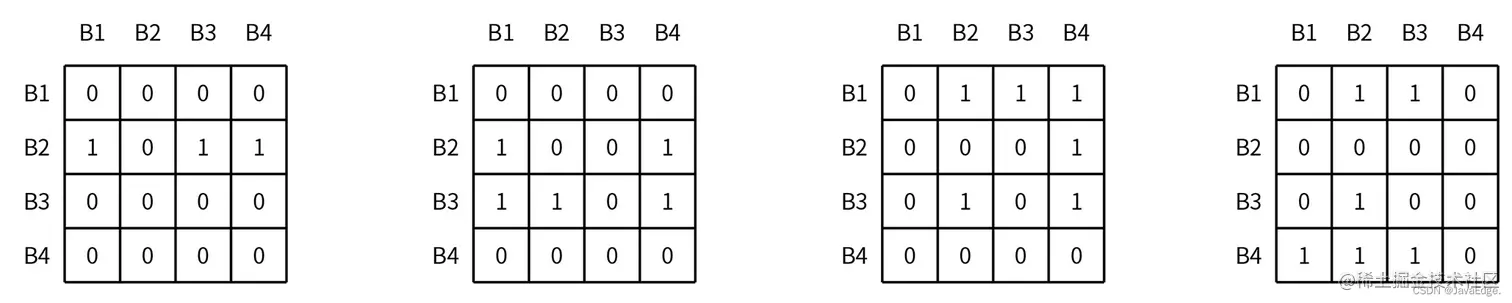

假设现在一个四路相连的缓存组包含数据块 B1、B2、B3、B4, 数据块的访问顺序为 B2、B3、B1、B4，则LRU矩阵在每次访问后的变化：

最终B2对应行的1的个数最少，所以B2将会被优先替换。

5 缓存对程序性能的影响

CPU将未来最可能被用到的内存数据加载进缓存。若下次访问内存时：

数据已在缓存中，即缓存命中，它获取目标数据的速度很快
若数据不在缓存，即缓存缺失，此时要启动内存数据传输，而内存访问速度相比缓存差很多。所以要避免这种情况

哪些情况易缓存缺失及程序性能影响。

5.1 缓存缺失

缓存性能主要取决于缓存命中率，缓存缺失（cache miss）越少，缓存性能越好。

引起缓存缺失的类型：

① 强制缺失

第一次将数据块读入缓存所产生缺失，也称冷缺失（cold miss），因为当发生缓存缺失时，缓存是空的（冷的）。

因为第一次将数据读入缓存时，缓存不会有数据，这种缺失无法避免。

② 冲突缺失

由于缓存的相连度有限导致的缺失。

③ 容量缺失

由于缓存大小有限导致的缺失。可认为是除了强制缺失、冲突缺失外的缺失。当程序运行的某段时间内，访问地址范围超过缓存大小过多，这样缓存容量就会成为缓存性能瓶颈。

注意和冲突缺失区别：

冲突缺失指同组内的缺失
容量缺失描述范围是整个缓存

第②类冲突缺失因为相连度有限。第一步可通过getconf查看缓存信息：

# getconf -a |grep CACHE
LEVEL1_ICACHE_SIZE                 32768
LEVEL1_ICACHE_ASSOC                8
LEVEL1_ICACHE_LINESIZE             64
LEVEL1_DCACHE_SIZE                 32768
LEVEL1_DCACHE_ASSOC                8
LEVEL1_DCACHE_LINESIZE             64
LEVEL2_CACHE_SIZE                  262144
LEVEL2_CACHE_ASSOC                 4
LEVEL2_CACHE_LINESIZE              64
LEVEL3_CACHE_SIZE                  3145728
LEVEL3_CACHE_ASSOC                 12
LEVEL3_CACHE_LINESIZE              64
LEVEL4_CACHE_SIZE                  0
LEVEL4_CACHE_ASSOC                 0
LEVEL4_CACHE_LINESIZE              0

这缓存信息中，L1Cache（LEVEL1_ICACHE和LEVEL1_DCACHE分别表示指令缓存、数据缓存）的cache line 大小为64字节，路数为8路，32K，可计算出缓存组数为64组（ $32K\div8\div64=64$ ）。

第二步，我们使用一个程序来测试缓存的影响：

// cache.c
#include <stdio.h>
#include <stdlib.h>

#define M  64
#define N  10000000
int main( )
{
   printf("%ld",sizeof(long long));
   long long (*a)[N] = (long long(*)[N])calloc(M * N, sizeof(long long));

   for(int i = 0; i < 100000000; i++) {
       for(int j = 0; j < 4096; j+=512) {
           a[5][j]++;
       }
   }
   return 0;
}

上面代码中定义了一个二维数组，数组中元素的类型为long long ，元素大小为8字节。所以一个cache line 可以存放 $64\div8$ = $8$ 个元素。一组是8路，所以一组可以存放 $8\times8$ = $64$ 个元素。一路包含64个cache line，因为前面计算出缓存的组数为64，所以一路可以存放 $8\times64$ = $512$ 个元素。

代码中：

第一层循环，执行次数
第二层循环，以512 为间隔访问元素，即每次访问都会落在同一个组内的不同cache line ，因为一组有8路，所以我们迭代到 $512\times8$ = $4096$ 的位置。这样可以使同一组刚好可以容纳二层循环需要的地址空间。

运行结果：

# gcc cache.c
# time ./a.out
8
real 0m2.670s
user 0m2.671s
sys 0m0.001s

第三步，第二层循环的迭代次数扩大一倍：

# gcc cache.c
# time ./a.out
8
real 0m16.693s
user 0m16.700s
sys 0m0.001s

虽然运算量增加了一倍，但运行时间增加6倍，性能劣化三倍。劣化根本原因，当i > 4096，即访问4096后的元素，同组的cache line已全部使用，须替换，且之后的每次访问都会冲突，导致缓存块频繁替换，性能劣化严重。
