Cache基本原理、基本概念

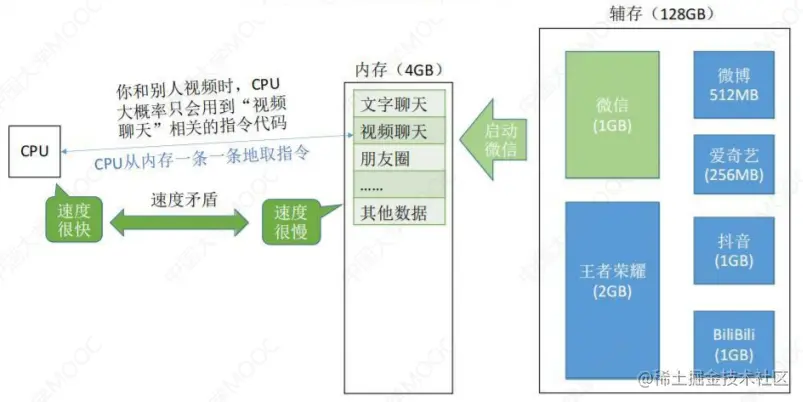

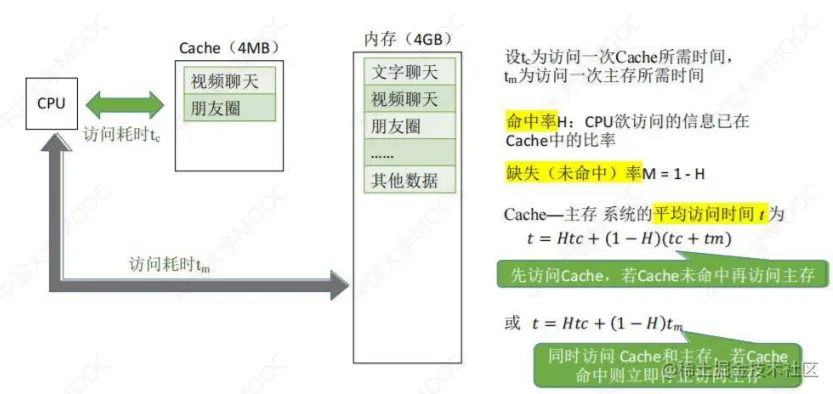

Cache工作原理 局部性原理 空间局部性：在最近的未来要用到的信息（指令和数据），很可能与现在正在使用的信息在存储空间上是邻近的 （数组元素、顺序执行的指令代码） 时间局部性：在最近的未来要用到的信息，很可能是现在正在使用的信息 （循环结构的指令代码）

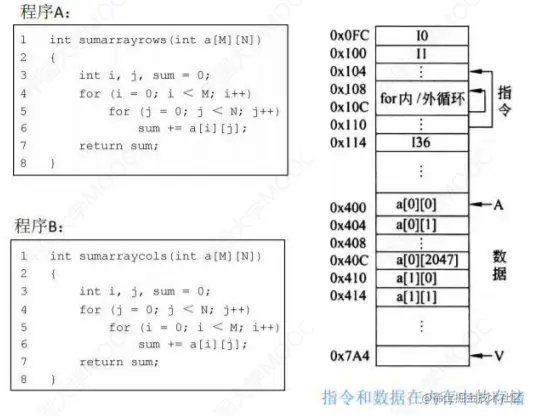

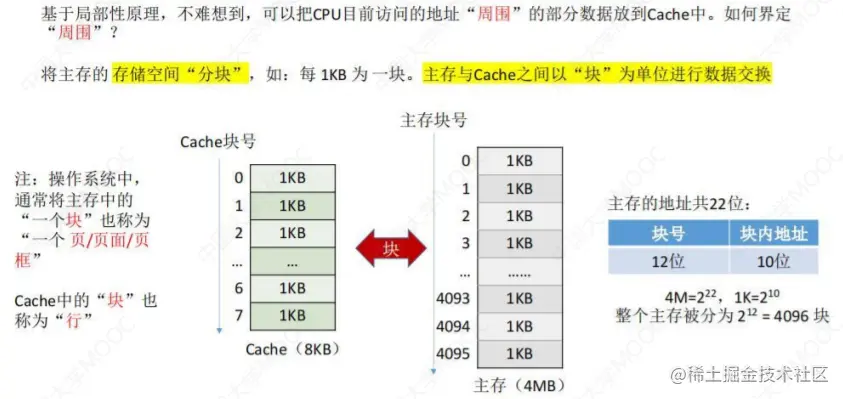

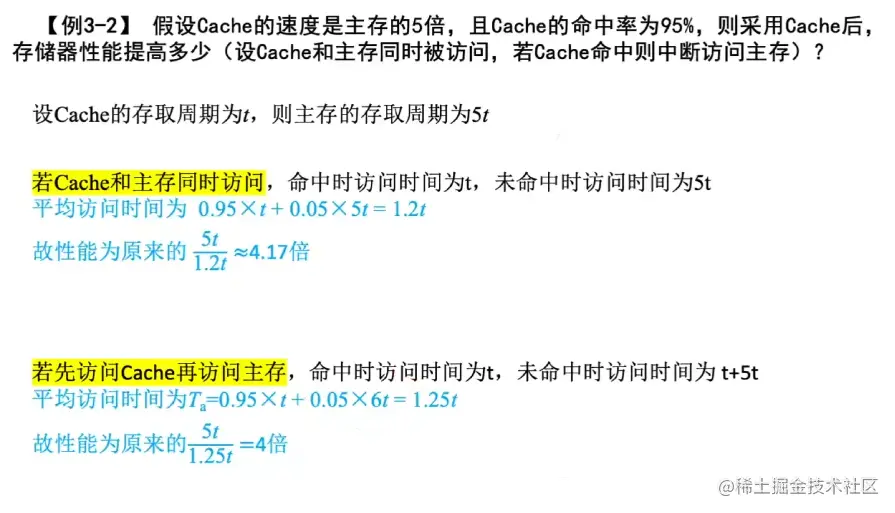

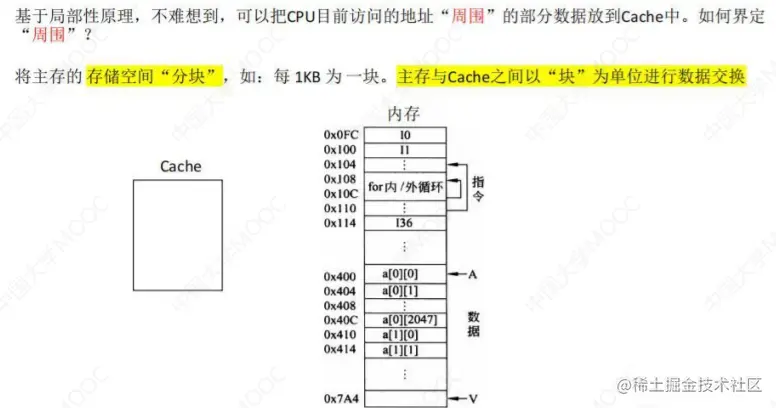

基于局部性原理，不难想到，可以把CPU目前访问的地址“周围”的部分数据放到Cache中 程序B按“列优先”访问二维数组，空间局部性更差 性能分析 如何区分Cache与主存的数据块对应关系？ Cache和主存的映射方式 Cache很小，主存很大。如果Cache满了怎么办？ 替换算法 CPU修改了Cache中的数据副本，如何确保主存中数据母本的一致性？ Cache写策略

Cache和主存的映射方式

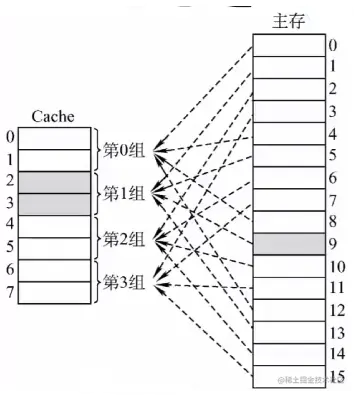

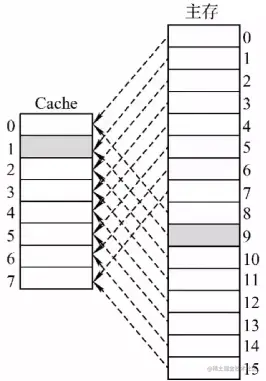

全相联映射 主存块可以放在Cache的任意位置 (b)直接映射 每个主存块只能放到一个特定的位置 Cache块号=主存块号% Cache总块数 (c)组相联映射 Cache块分为若干组，每个主存块可放到特定分组中的任意一个位置 组号=主存块号%分组数

全相联映射（随意放)

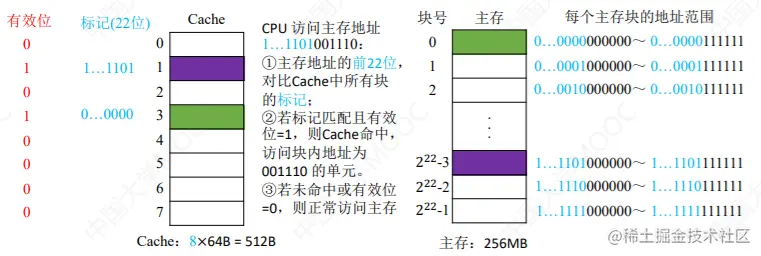

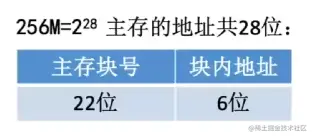

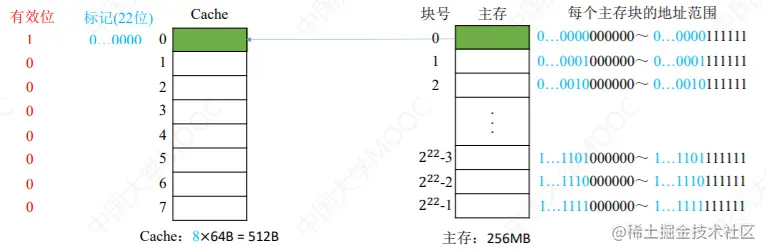

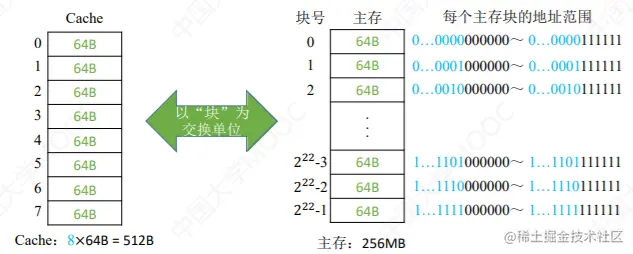

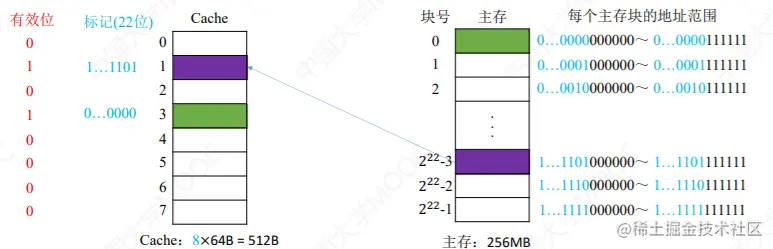

假设某个计算机的主存地址空间大小为256MB，按字节编 址，其数据Cache有8个Cache行，行长为64B。 Cache行:即Cache块，与主存块的大小相等 实现映射

直接映射（只能放固定位置）

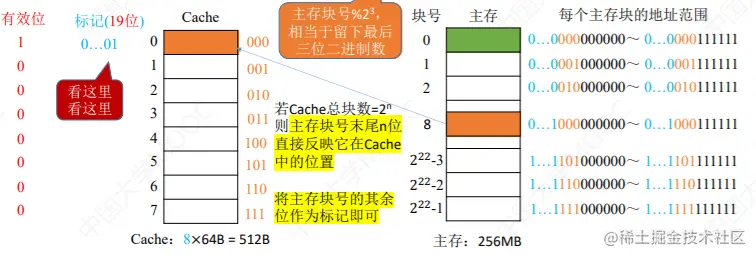

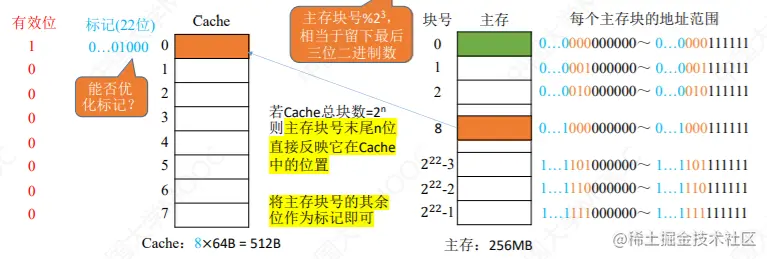

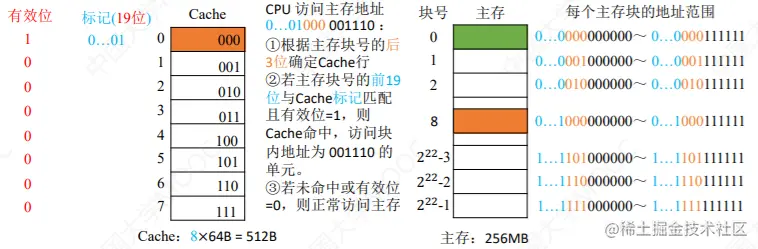

假设某个计算机的主存地址空间大小为256MB，按字节编 址，其数据Cache有8个Cache行，行长为64B。 直接映射，主存块在Cache中的位置=主存块号%Cache总块数

组相联映射（可放到特定分组）

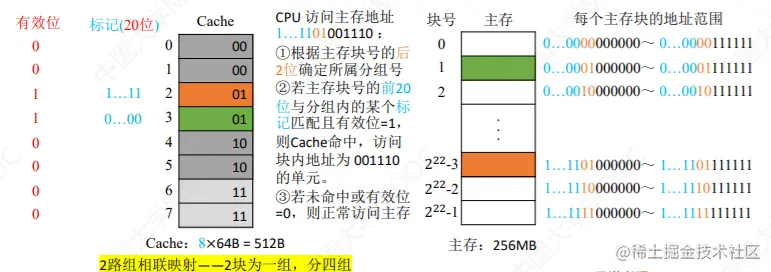

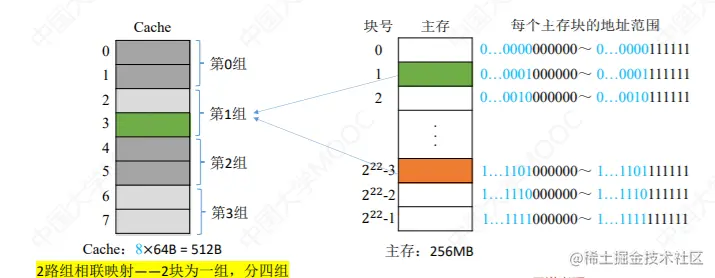

假设某个计算机的主存地址空间大小为256MB，按字节编 址，其数据Cache有8个Cache行，行长为64B。 组相联映射，所属分组=主存块号%分组数

Cache替换算法

随机算法（RAND）

随机算法（RAND,Random)――若Cache已满，则随机选择一块替换。 设总共有4个cache块，初始整个Cache为空。采用全相联映射，依次访问主存块{1,2,3,4,1,2,5,1,2,3,4,5}

随机算法――实现简单，但完全没考虑局部性原理，命中率低，实际效果很不稳定

先进先出算法（FIFO）

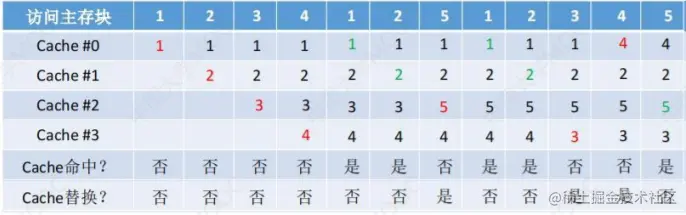

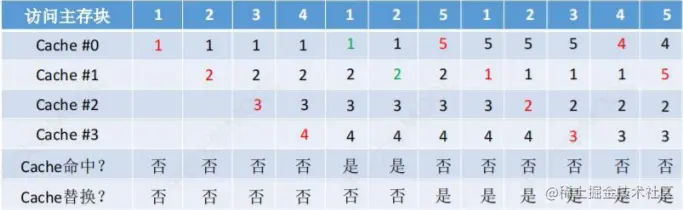

先进先出算法（FIFO,First In First Out）—-若Cache已满，则替换最先被调入Cache的块 设总共有4个Cache块，初始整个Cache为空。采用全相联映射，依次访问主存块 {1,2,3,4,1,2,5,1,2,3,4, 5} 先进先出算法――实现简单，最开始按#O#1#2#3放入Cache，之后轮流替换#O#1#2#3 FIFO依然没考虑局部性原理，最先被调入Cache的块也有可能是被频繁访问的 抖动现象:频繁的换入换出现象(刚被替换的块很快又被调入)

近期最少使用算法（LRU）

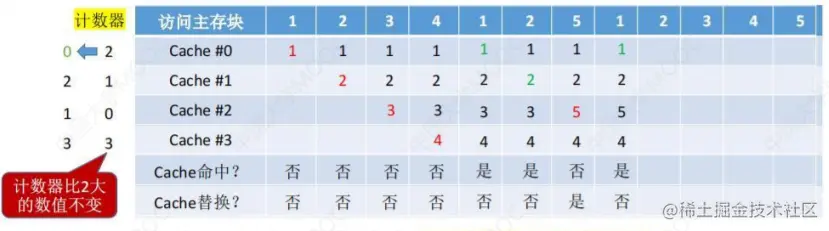

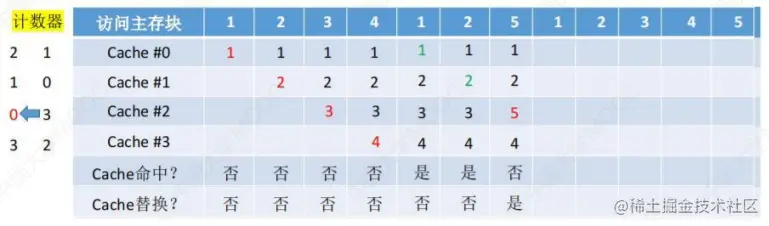

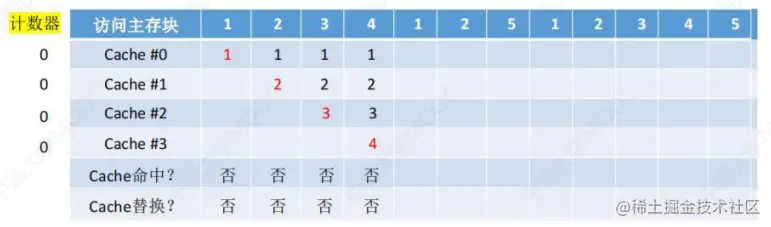

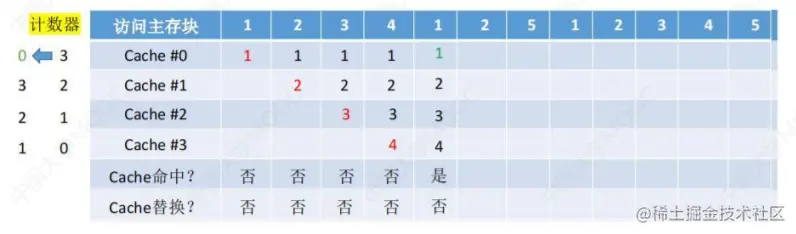

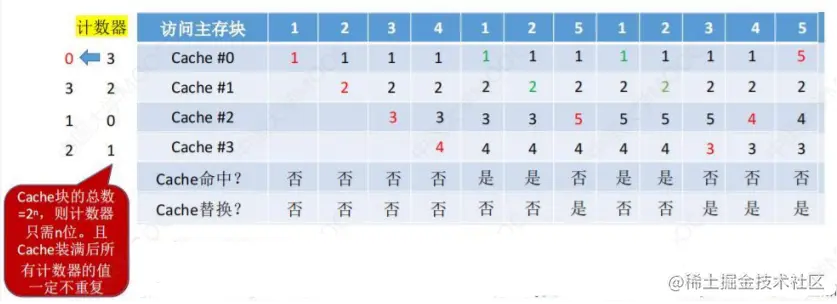

近期最少使用算法（LRU, Least RecentlyUsed )--为每一个Cache块设置一个“计数器”，用于记录每个Cache块已经有多久没被访问了。当Cache满后替换“计数器”最大的 设总共有4个Cache块，初始整个Cache为空。采用全相联映射，依次访问主存块{1,2,3,4,1,2,5,1,2,3,4,5} ①命中时，所命中的行的计数器清零，比其低的计数器加1，其余不变; ②未命中且还有空闲行时，新装入的行的计数器置0，其余非空闲行全加1; ③未命中且无空闲行时，计数值最大的行的信息块被淘汰，新装行的块的计数器置0，其余全加1。

LRU算法――基于“局部性原理”，近期被访问过的主存块，在不久的将来也很有可能被再次访问，因此淘汰最久没被访问过的块是合理的。LRU算法的实际运行效果优秀，Cache命中率高。 若被频繁访问的主存块数量>Cache行的数量，则有可能发生“抖动”，如:1,2,3,4,5,1,2,3,4,5,1,...]

最不经常使用算法（LFU）

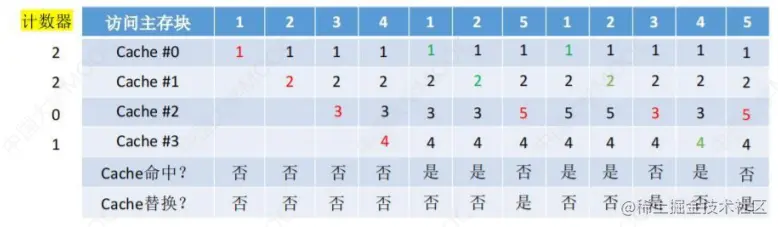

最不经常使用算法（LFU, Least Frequently Used )—-为每一个Cache块设置一个“计数器”，用于记录每个cache块被访问过几次。当Cache满后替换“计数器”最小的 设总共有4个Cache块，初始整个Cache为空。采用全相联映射，依次访问主存块{1,2,3,4,1,2,5,1,2,3,4,5} 新调入的块计数器=O，之后每被访问一次计数器+1。需要替换时，选择计数器最小的一行 LFU算法―一曾经被经常访问的主存块在未来不一定会用到(如:微信视频聊天相关的块),并没有很好地遵循局部性原理，因此实际运行效果不如LRU

Cache写策略

写命中

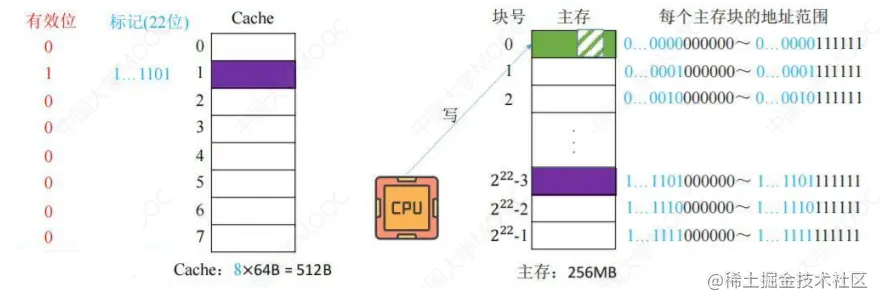

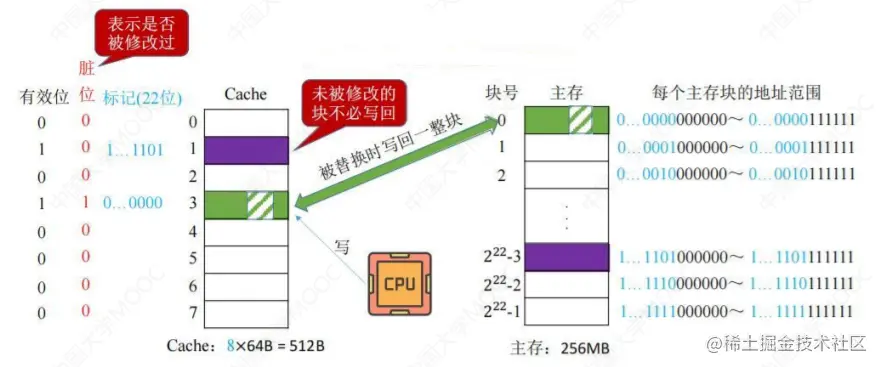

写回法(write-back)——当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主存，只有当此块被换出时才写回主存 减少了访存次数，但存在数据不一致的隐患。

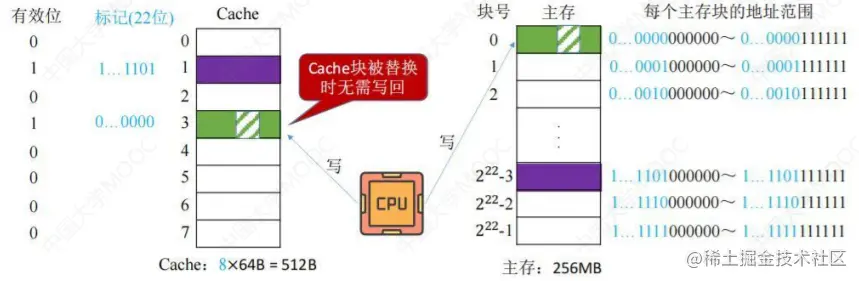

全写法(写直通法，write-through)——当CPU对Cache写命中时，必须把数据同时写入cache和主存，一般使用写缓冲(write buffer) 访存次数增加，速度变慢，但更能保证数据一致性 使用写缓冲，CPU写的速度很快，若写操作不频繁，则效果很好。若写操作很频繁，可能会因为写缓冲饱和而发生阻塞

写不命中

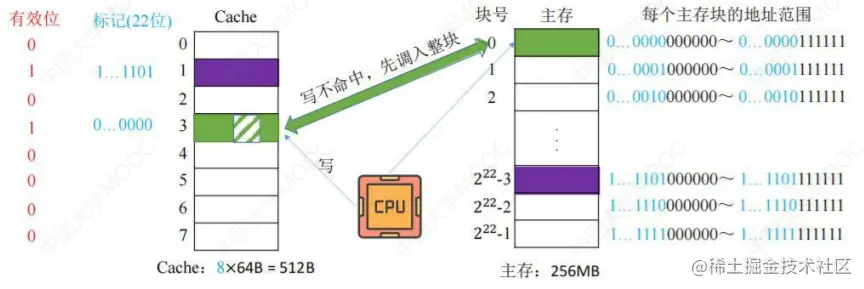

写分配法(write-allocate)——当CPU对Cache写不命中时，把主存中的块调入Cache，在Cache中修改。通常搭配写回法使用。 写回法(write-back)——当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主存，只有当此块被换出时才写回主存

只有“读”未命中时才调入Cache 非写分配法(not-write-allocate)——当CPU对Cache写不命中时只写入主存，不调入Cache。搭配全写法使用。 全写法(写直通法，write-through)——当CPU对Cache写命中时，必须把数据同时写入Cache和主存，一般使用写缓冲(write buffer)

多级Cache

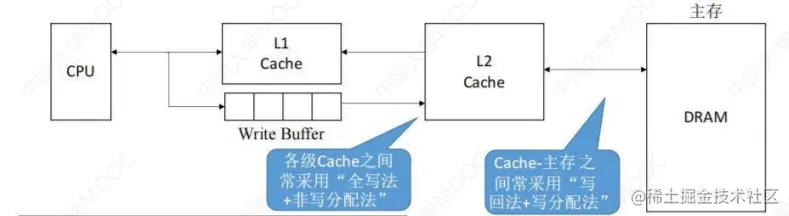

现代计算机常采用多级Cache 离CPU越近的速度越快，容量越小 离CPU越远的速度越慢，容量越大
