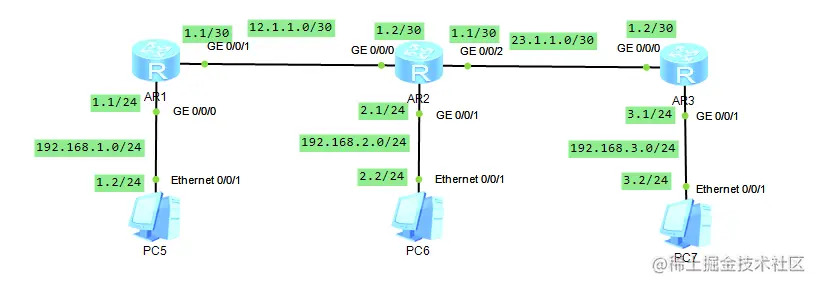

1、拓扑
2、要求
- 全部路由使用静态路由
- 全网可达
3、分析
- 先完成各端口的IP地址配置
- 在R1路由器上，配置R1不知道的网段（192.168.2.0/24,192.168.3.0/24,23.1.1.0.30），下一跳为与R1路由相连的下一个路由器R2接口（12.1.1.2/30）
- 在R2路由器上，配置R2不知道的网段（192.168.1.0/24），下一跳为与R2路由相连的下一个路由器R1接口（12.1.1.1/30）;配置R2不知道的网段（192.168.3.0/24），下一跳为与R2路由相连的下一个路由器R3接口（23.1.1.2/30）
- 在R2路由器上，配置R1不知道的网段（192.168.1.0/24,192.168.2.0/24,12.1.1.0.30），下一跳为与R3路由相连的下一个路由器R2接口（23.1.1.1/30）
4、配置内容

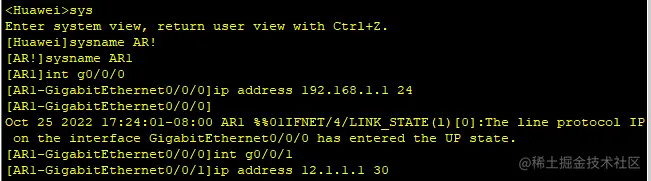

- R1路由器

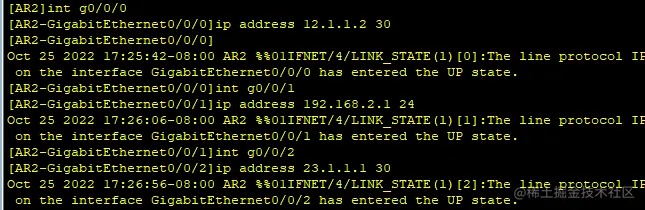

- R2路由器

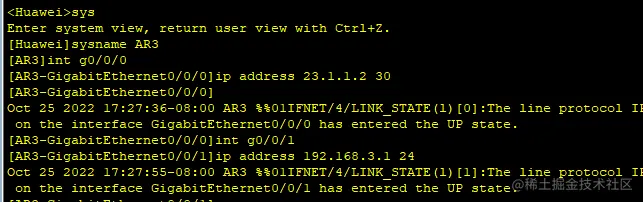

- R3路由器

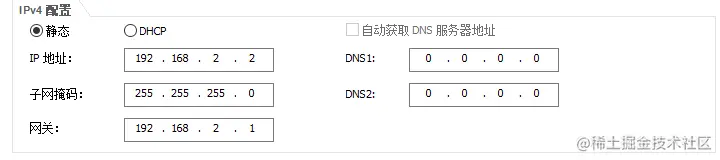

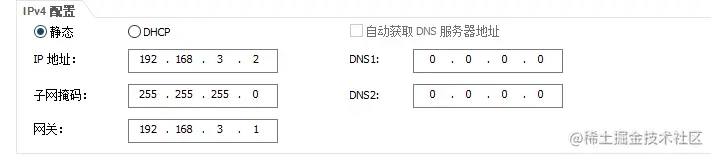

- PC5,PC6,PC7
5、测试

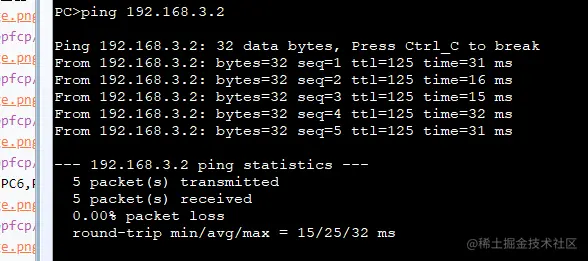

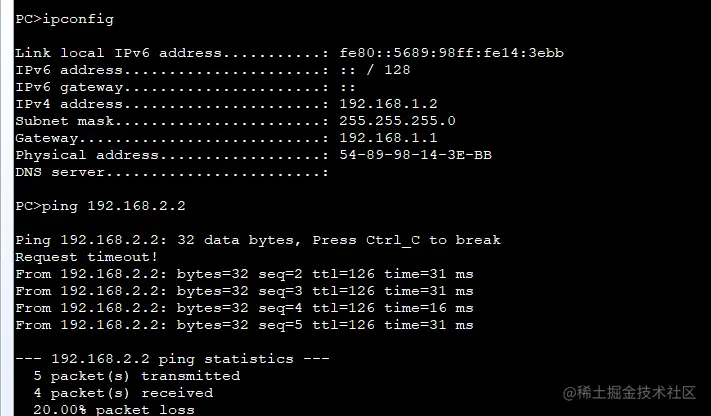

使用PC1 ping PC2，PC3

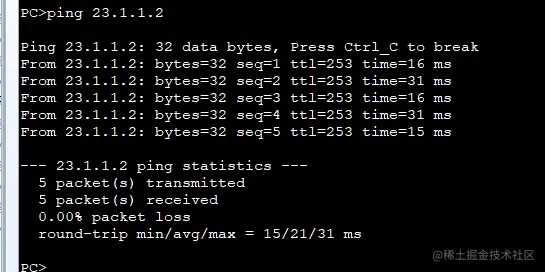

使用PC1 ping 23.1.1.2
