不管新手老手, 都有可能遇到内存泄露的问题, 如何更好的排查内存泄漏的问题呢?
将内存可视化, 以便我们分析内存在整个程序生命周期内的变化规律, 辅助我们解决bug.
什么是折线图
autojs怎么实现折线图
用canvas绘制即可, 折线图有很多数据, 每个数据看成一个点, 两个点连成线, 就实现了折线图;
我们还会给折线图增加平移和缩放的功能
实现折线图的具体步骤
- UI界面
折线图是为了在程序运行的时候可视化, 因此, 我们使用悬浮窗来展示UI, 这样不会干扰程序的正常运作;
let window = floaty.rawWindow(
<vertical id="rootView" alpha="0">
<horizontal bg="#dee2e6">
<text id="info"></text>
<text id="currentTouchMemoryValue"></text>
</horizontal>
<canvas id="canvas"></canvas>
</vertical>
);
顶栏的text标签用来展示具体的数据, canvas用来画折线图
- 创建一些数据, 用来测试我们的程序
function MemoryValue(name, value) {
this.name = name;
this.value = value;
}
- name: 我设计这个字段用来存储, 代码的当前作用, 比如读取图片, 创建数组, 回收资源, 等名字
- value: 是具体的内存大小
for (var i = 0; i < 10; i++) {
let memoryValue = new MemoryValue("no." + i, random(100, 1000));
lineGraphWindow.addMemoryValue(memoryValue);
sleep(1000);
}
addMemoryValue是折线图这个类的方法, 用来增加数据, 我们的程序的内存一直都在变化, 因此, 这个方法是必须的
如何获取程序当前使用的内存, 请看这篇教程: www.yuque.com/yashujs/bfu…
- 思考一下折线图怎么画
折线图是一堆数据的展示方式, 他把一个一个的数据变成了点, 再把点连成线;
数据怎么变成点呢?
这是一个比例换算的问题, 我们找出数据中的最大值, 它对应的比例就是canvasView的高度,
那么按照这个比例, 我们取出一个数据, 就可以计算出对应的坐标;
这里要封装两个方法, 一个是找数据中的最大值, 一个是计算数据对应的坐标
找数据中的最大值
function findMaxMemoryValue(memoryValues) {
let maxMemoryValueIndex = 0;
for (let i = 0; i < memoryValues.length; i++) {
if (memoryValues[i].value > memoryValues[maxMemoryValueIndex].value) {
maxMemoryValueIndex = i;
}
}
return memoryValues[maxMemoryValueIndex];
}
计算数据对应的坐标
LineGraphWindow.prototype.addPoint = function () {
if (this.memoryValues.length < 2) {
return;
}
let maxMemoryValue = this.maxMemoryValue;
let unitWidth = this.twoPointDistance;
let count = 0;
for (let i = this.memoryValues.length - 1; i >= 0; i--) {
let memoryValue = this.memoryValues[i];
let x = this.canvasViewWidth - count * unitWidth;
let y = this.canvasViewHeight - (this.canvasViewHeight * memoryValue.value) / maxMemoryValue.value;
memoryValue.point = {
x: x,
y: y,
};
count++;
}
};
- 坐标有了, 把点连成线
这里的循环次数是: this.memoryValues.length - 1, 因为3个点, 是2条线
LineGraphWindow.prototype.drawMemoryValues = function (canvas) {
if (this.memoryValues.length < 2) {
return;
}
for (var i = 0; i < this.memoryValues.length - 1; i++) {
let memoryValue1 = this.memoryValues[i];
let memoryValue2 = this.memoryValues[i + 1];
let startX = memoryValue1.point.x;
let startY = memoryValue1.point.y;
let stopX = memoryValue2.point.x;
let stopY = memoryValue2.point.y;
canvas.drawLine(startX, startY, stopX, stopY, linePaint);
}
};
- 折线图的坐标系
纵轴是表示数据的高度, 横轴呢?
横轴在这里没有具体的含义, 单纯是为了把两个点分开, 让两个点之间有段距离, 这段距离可以在config.js中控制, 我我使用的是悬浮窗宽度的十分之一宽度
twoPointDistanceRatio: 0.1,
某种程度上, 横轴可以看做时间
- 到这里, 我们把点连成线, 折线图的基本样式就出现了;
假如折线图有1000条数据, 你要一次绘制1000个点, 999条线, 吗?
手机的屏幕可装不下这么多点和线, 屏幕上撑死显示几十个点;
因此, 我们要增加平移动能, 当手指触摸canvasVIew, 折线图需要左右跟着移动;
LineGraphWindow.prototype.setOnTouchListener = function () {
...
this.window.canvas.setOnTouchListener(function (view, event) {
pointCount = event.getPointerCount();
switch (event.getActionMasked()) {
case MotionEvent.ACTION_DOWN:
...
case MotionEvent.ACTION_POINTER_DOWN:
...
break;
case MotionEvent.ACTION_MOVE:
...
break;
case MotionEvent.ACTION_POINTER_UP:
...
break;
case MotionEvent.ACTION_UP:
...
break;
}
return true;
});
};
- 在
ACTION_DOWN事件中, 记下手指按下的坐标 - 在
ACTION_MOVE事件中, 移动后的坐标和按下的坐标, 计算移动的距离 - 移动的距离计算出来以后, 对应的平移canvas
canvas.translate
- 上面是平移, 常见的还有双指缩放
如果我们觉得显示的点位, 过多或者过少, 我们可以用双指缩放, 以便展现合适数量的数据;
缩放使用的是 canvas.scale
缩放的难点是什么?
是在缩放以后, 把用户的点击时按下的坐标, 换算为canvasView平移和缩放后的坐标, 他们的关系有点复杂,
新手搞不清除, 一定得花时间屡屡各个坐标系的关系, 才能搞清楚.
把他们的关系搞清楚以后, 我们可以借助matrix, 方便的转换坐标
平移
matrix.postTranslate
缩放
matrix.postScale
最重要的是别忘了重置matrix, 不然效果会叠加的
matrix.reset();
举个例子, 比如
原先canvas坐标系的点A(0,0), canvas向右平移100, 向下平移50,
平移之后的坐标是A'(0,0),
A'在原来坐标中的点位是(100,50)
importClass(android.graphics.Matrix);
matrix = new Matrix();
matrix.setTranslate(100, 100);
points1 = util.java.array("float", 2);
points1[0] = 0;
points1[1] = 0;
log(points1); // [0.0, 0.0]
matrix.mapPoints(points1);
log(points1); // [100.0, 50.0]
这里面一共有几个坐标系?
- canvasView的坐标系, 这个坐标系对应的是用户手指的触摸
- canvasView里面的canvas的坐标系, 这个是折线图的坐标系, 他会平移和缩放
大家着重要思考的问题是, 用户的触摸坐标, 换算为canvas上的坐标, 要考虑平移和缩放;

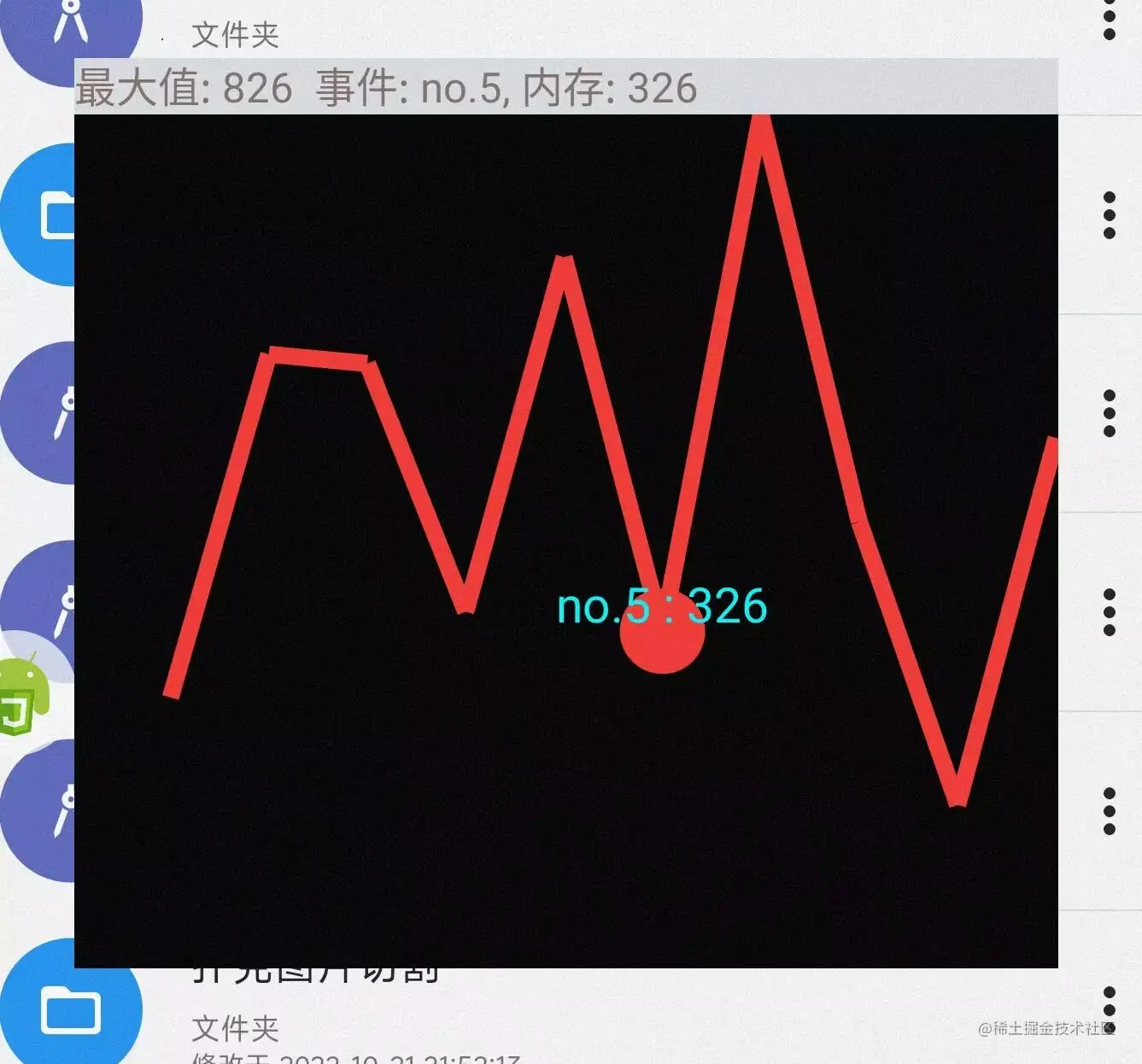

折线图的动图
动态加载数据
平移
缩放
点击事件
环境
设备: 小米11pro
Android版本: 12
Autojs版本: 9.2.13
