不同物理器件的访问速度不一：速度快的代价高、容量小；代价低且容量大，速度较慢。
为充分发挥各种器件优点，计算机存储数据的物理器件不会只选择一种，而是以CPU为核心，由内而外地组建一整套存储体系结构。它将各种不同的器件组合成一个体系，让各种器件扬长避短，从而形成一种快速、大容量、低成本的内存系统。
写高性能程序，须理解存储体系结构并运用好。
1 存储体系结构的核心
成本角度，计算机的存储结构被设计成分层，包括寄存器、缓存、内存、磁盘等。
缓存让内存访问速度接近于寄存器访问速度。
过去几十年，处理器速度增长远超内存速度增长。尤其是在2001～2005年间，处理器的时钟频率在以55%的速度增长，而同期内存速度的增长仅为7%。为了缩小处理器和内存之间的速度差距，缓存被设计了。

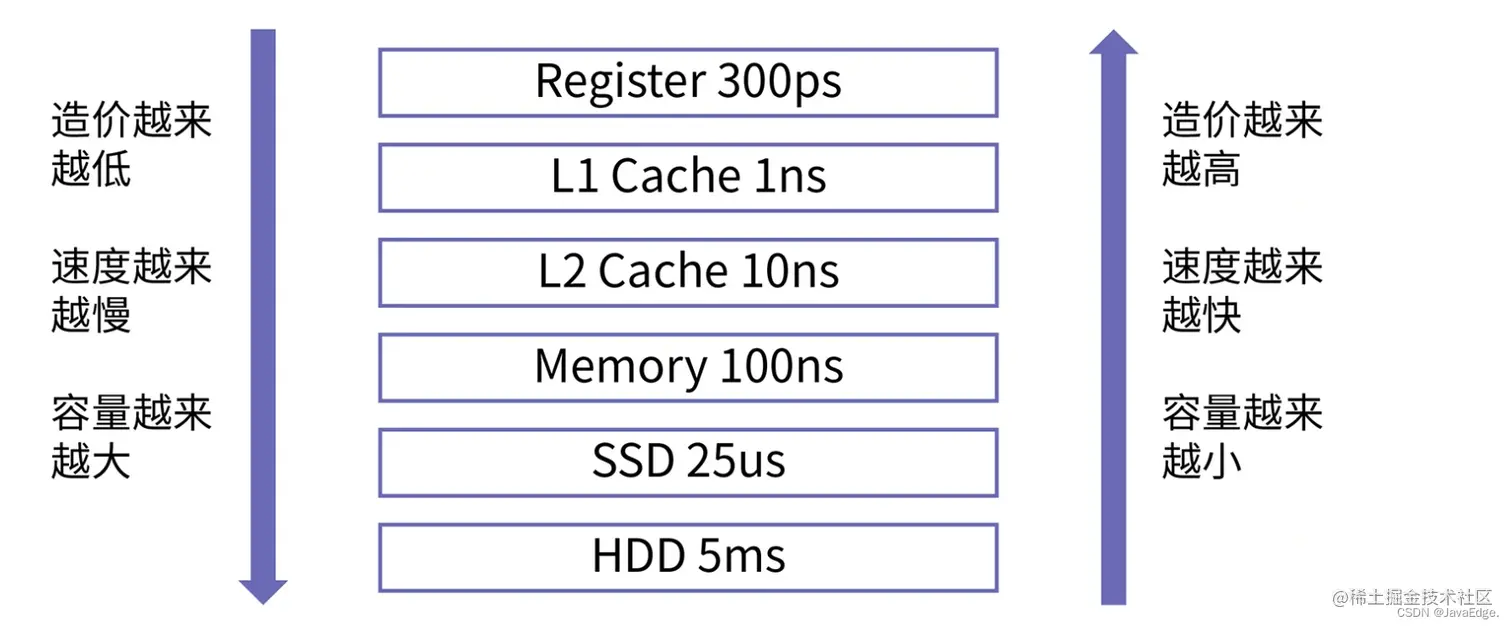

距离处理器越近，访问速度越快，造价越高，容量就更小。缓存是处理器、内存间的桥梁，分为多层，包括L1、L2、L3层等。缓存速度介于处理器、内存间：
- 访问处理器内部寄存器的速度在1ns内（一个时钟周期）
- 访问内存速度通常在50～100ns（上百个时钟周期）
- 缓存
- 靠近处理器最近的L1层缓存的访问速度在1ns～2ns（3个时钟周期）
- 外层L2和L3层的访问速度在10ns～20ns（几十个时钟周期）
根据空间局部性、时间局部性原理，一个处理得当程序，缓存命中率要想达到70～90%不难。因此，存储系统加入缓存，可让整个存储系统的性能接近寄存器，且每字节的成本都接近内存，甚至磁盘。
可见缓存结合寄存器速度快、内存造价低，是整个存储体系的灵魂。
2 缓存的物理架构
缓存由SRAM（静态随机存储）组成，本质是一种时序逻辑电路，具体的每个单元（比特）由一个个锁存器构成，锁存器就是让电路具有记忆功能。
SRAM单位造价较高，远高于内存的组成结构“DRAM（动态随机存储）”。因为：
- 实现一个锁存器需六个晶体管
- 实现一个DRAM仅需一个晶体管和一个电容
但DRAM因为结构简单，单位面积可以存放更多数据，所以更适合做内存。为了兼顾这两者的优缺点，于是它们中间需要加入缓存。
DRAM因有电容，不是单纯逻辑电路，所以不能用CMOS工艺，而SRAM可以。所以缓存能集成到芯片内部，而内存和芯片分开制造。
缓存怎样集成到芯片
过去单核时代，处理器和各级缓存都只有一个，因此缓存集成方式单一，即把处理器和缓存直连。2004年，Intel取消4GHz奔腾处理器研发，即处理器以提升主频榨取性能时代结束，多核处理器成为主流。

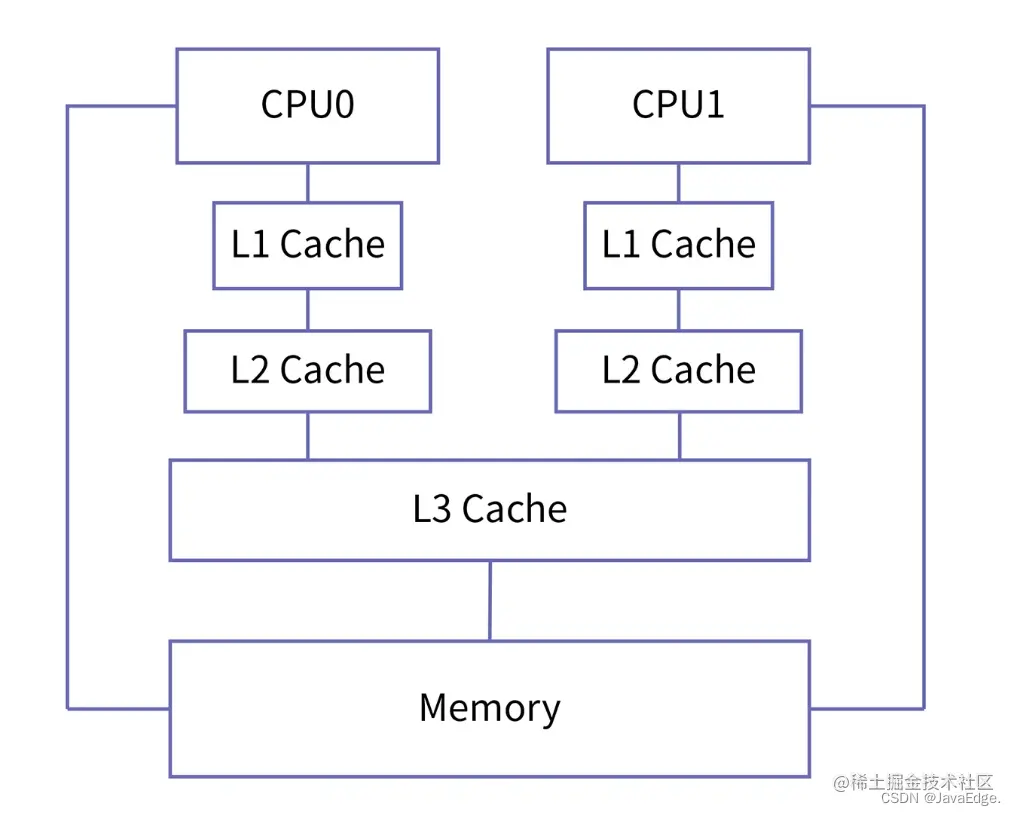

多核芯片，缓存集成方式：
- 集中式缓存：一个缓存和所有处理器直接相连，多核共享这个缓存
- 分布式缓存：一个处理器仅和一个缓存相连，一个处理器对应一个缓存
- 混合式缓存：在L3采用集中式缓存，在L1和L2采用分布式缓存
多核处理器大多采用混合式：
- L3，所有处理器核共享
- L1、L2，每个处理器核特有
3 缓存的工作原理
3.1 cache line
缓存进行管理的一个最小存储单元，也叫缓存块。从内存向缓存加载数据也是按缓存块进行加载的，一个缓存块和一个内存中相同容量的数据块（下称内存块）对应。
管理缓存块的角度看缓存块的组织形式：

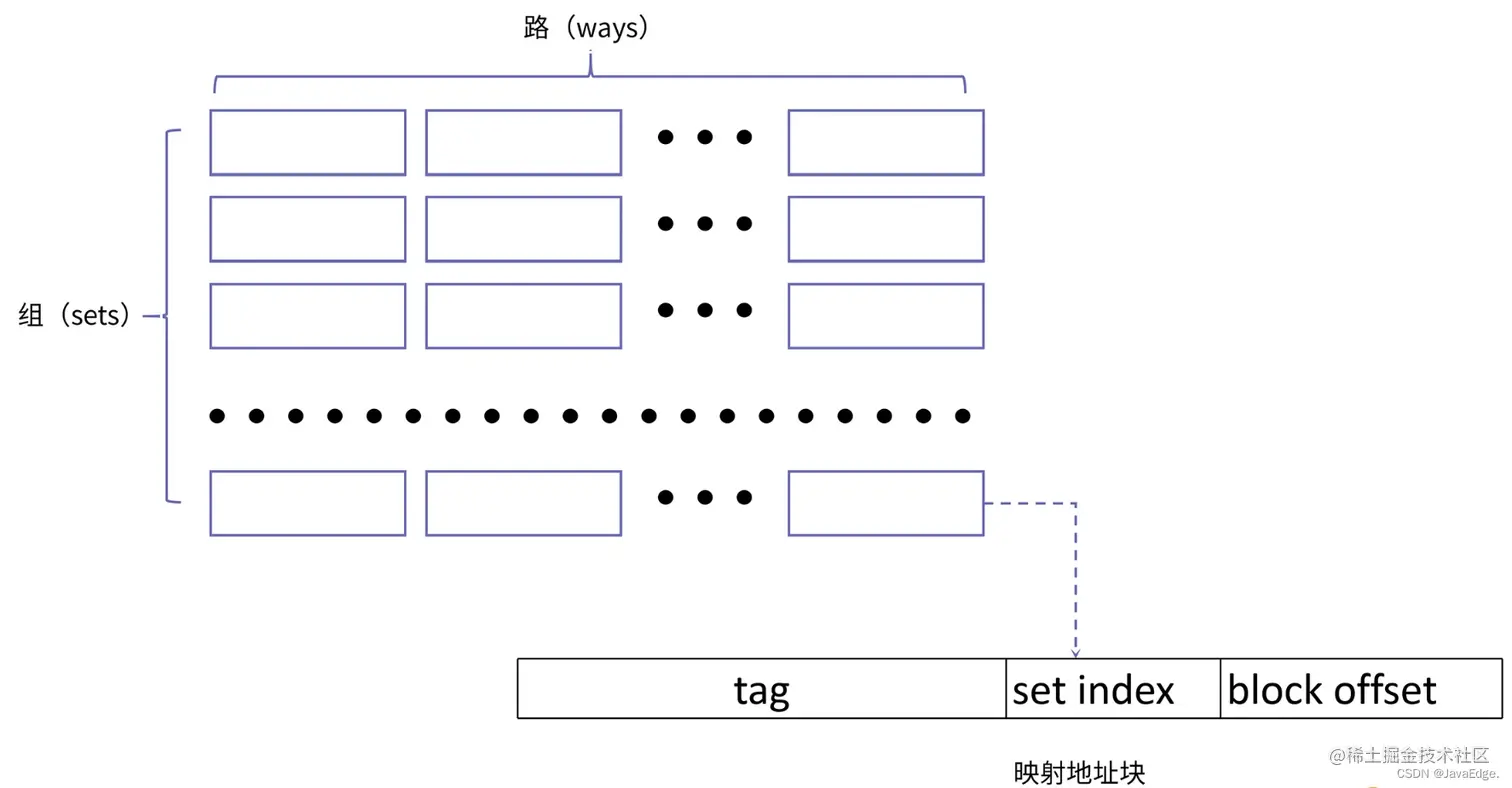

小方框代表一个缓存块。整个缓存由组（set）构成，每组由路（way）构成。所以
整个缓存容量 = 组数 * 路数 * 缓存块大小
为简化寻址方式，内存地址确定的数据块总被放在一个固定组，但可放在组内任意路，即对特定地址数据的访问，它若要载入缓存，则它放在上图中的行数固定，但具体放到哪列不固定。
根据组、路数不同：
缓存映射方式分类
-
直接相连映射：缓存只有一个路，一个内存块只能放置在特定的组上
当多个内存块映射到同一组，会冲突，因为只有一列，就需将旧缓存块换出，新缓存块放入，这会导致缓存块被频繁替换
-
全相连映射：缓存只有一个组，所有的内存块都放在这一个组的不同路上
大程度避免冲突，不过，当查询某缓存块时，需逐个遍历每路，且电路实现较难。折中办法就是，采用组组相连映射
-
组组相连映射：缓存同时由多个组和多个路
与直接相连映射相比，产生冲突可能性更小，与全相连映射相比，查询效率更高，实现更简单
缓存组数一直是2^n。虽这样利于查询和定位，但若一个程序刚好以2^{n}间隔寻址，就会导致地址更多的被映射到同组，而另外一些组就会被映射很少。因此，也有些缓存的组数设计成一个质数，这样即便程序以2^{n}间隔寻址，落到同组可能性大大减小，缓存各组的利用率相对均衡。
一个内存块怎样映射到一个缓存块？

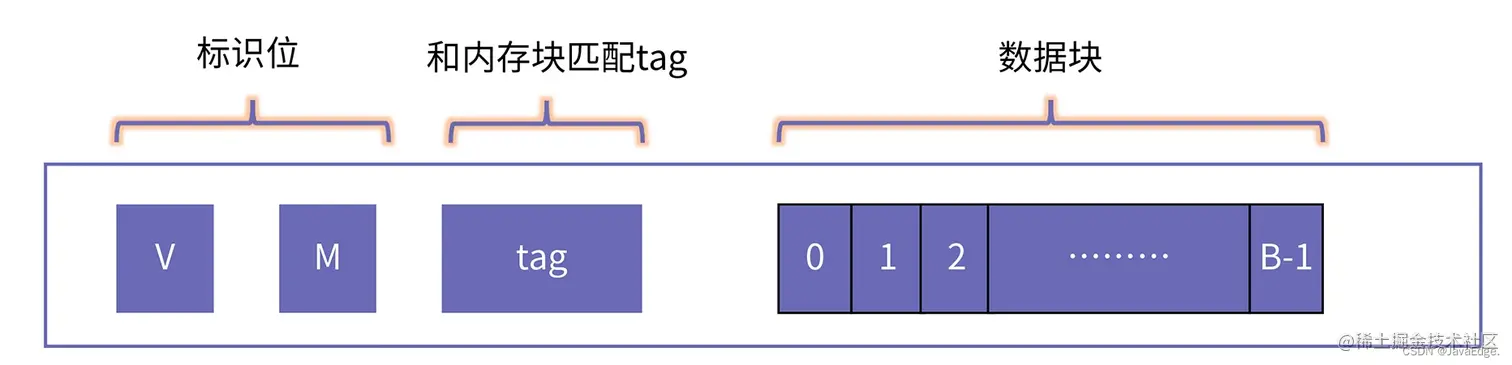

缓存块的内部结构
- V（valid），这缓存块是否有效或是否正在被使用
- M（modified），这缓存块是否被写，即“脏”位
- B，缓存块的bit个数
假设要寻址一个32位地址，缓存块64字节，缓存组织方式4路组相连，缓存8K。
缓存共32组（8 * 1024 / 64 / 4=32）。则对任一32位地址Addr ，它映射到缓存的组号（set index）为 Addr对组数32取模，组号同时也等于Addr的第6~10位（ (Addr >> 6) & 0x1F ），Addr低6位很好理解，它是缓存块的内部偏移（为64字节）。
确定需要被映射到哪组后，需在该组的路中查询。查询方式也简单，直接将每个缓存块tag的bit位和地址Addr的高21位逐一匹配：
- 相等，说明该内存块已载入缓存
- 若无匹配的tag，说明缓存缺失，需将内存块放到该组的一个空闲缓存块上
- 若所有路的缓存块都正被使用，就需要选择一个缓存块，将其移出缓存，把新的内存块载入
上面这个过程涉及到缓存块状态转换，而状态转换又涉及到有效位V、脏位M、标签tag。

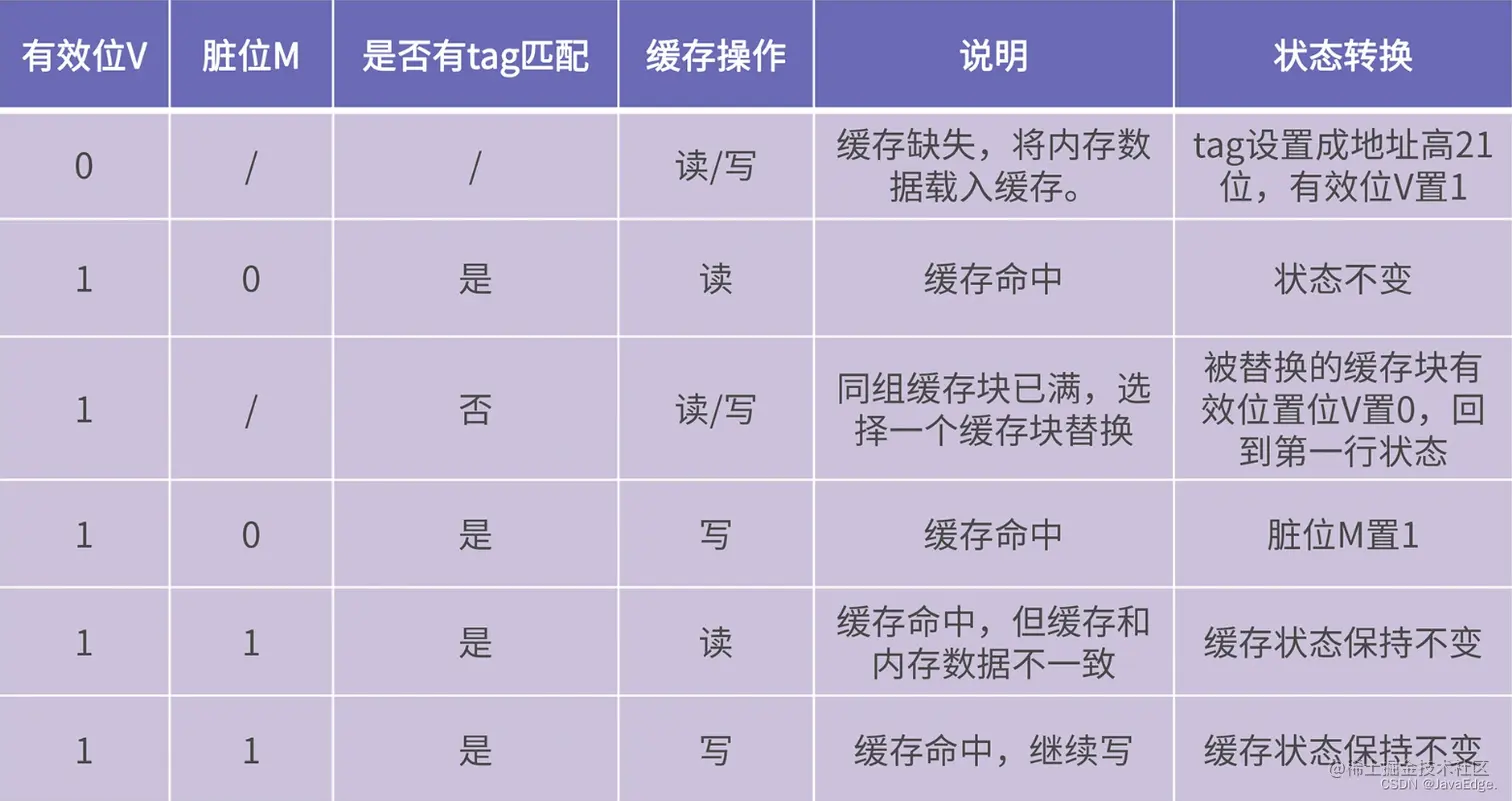

缓存状态转换：
当同组的缓存块都被用完，需选择一个缓存块被换出，那选谁换出呢？
