一、前言

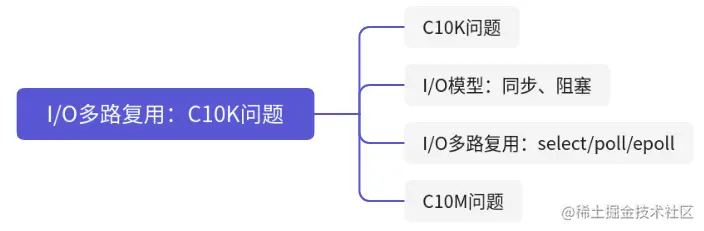

本文围绕 C10K 问题展开，讲述 I/O 多路复用：


本文提要： 发现总结C10K 问题 -> 操作系统内核支撑不足 -> 提出 I/O 多路复用。

C10K 问题

背景： 互联网刚开始普及、用户群体几何增长，但单机服务器性能无法被完全充分利用，要投入更多服务器

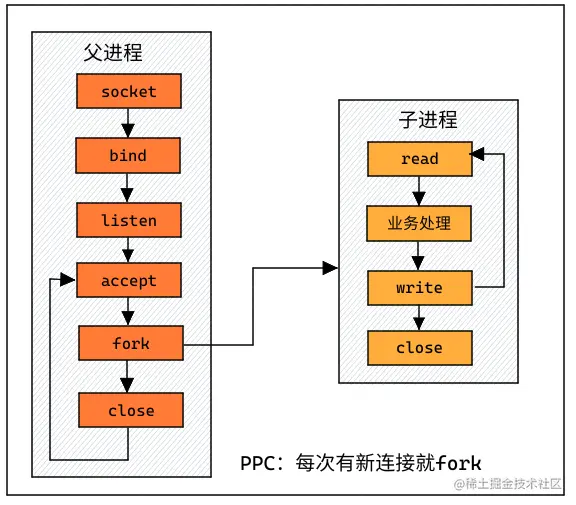

  • 当时服务器采用 PPC（Process Per Connection）模型 ：指每次有新的连接就创建一个进程去专门处理这个连接。

  • C10K： 有 1万个连接，服务器就要创建 1万个进程，当时单机操作系统无法承受（出现效率低下、甚至瘫痪）。

  • 在这情况下，即使提高服务器配置，并发能力也不能线性提升： 假设原单机能处理 1000 并发，现提高一倍服务器性能，单机处理并发达不到 2000。


归结问题：如何突破单机性能局限

C10K 问题由来： 这些局限和问题最早被 Dan Kegel 进行了归纳和总结，并成系统地分析和提出解决方案，后来这种普遍的网络现象和技术局限都被大家称为 C10K 问题。

  • C10K 问题的最大特点： 设计不够良好的程序，其性能和连接数及机器性能的关系往往是非线性的。

  • C10K 问题本质上： 是 操作系统 的问题，传统的同步阻塞 I/O 模型。

    1. 创建进程/线程过多：进程是最昂贵资源。

    2. 数据频繁拷贝。

    3. 进程/线程上下文切换消耗大。

C10K 问题的解决方案：I/O 多路复用，每个进程/线程能同时处理多个连接。

I/O 多路复用，实现方式有多种：

  1. select 方式： 有连接请求抵达再检查处理，查询所有文件句柄。

  2. poll 方式： 设计新的数据结构，解决 select 的两个问题。

  3. epoll 方式： 只返回状态变化的文件句柄。


I/O 模型：同步、异步、阻塞、非阻塞

再来回顾下 I/O 模型：

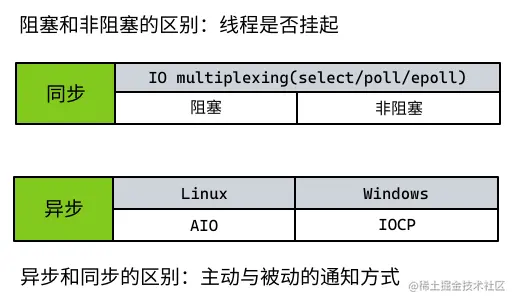

  • 阻塞和非阻塞的区别： 线程是否挂起。

  • 异步和同步的区别： 主动与被动的通知方式。

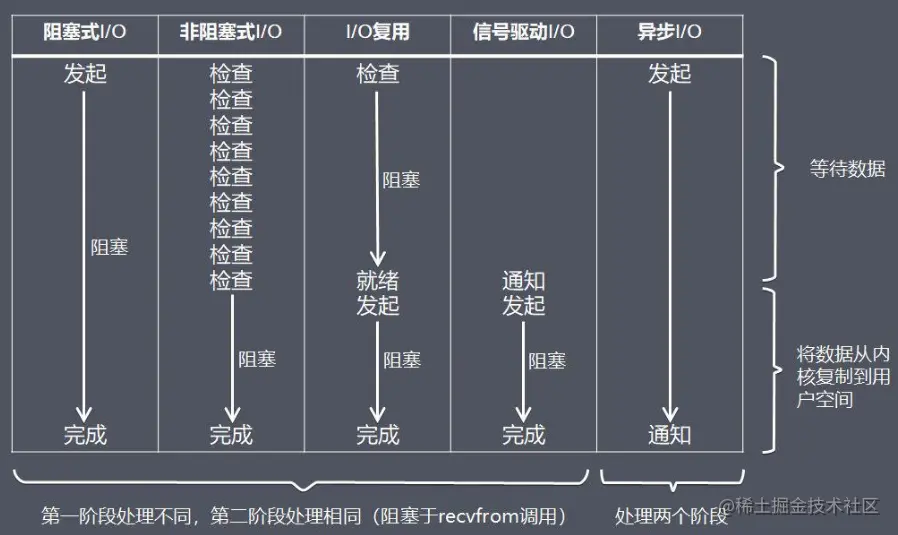

UNIX网络编程 中定义 五种 I/O 模型：

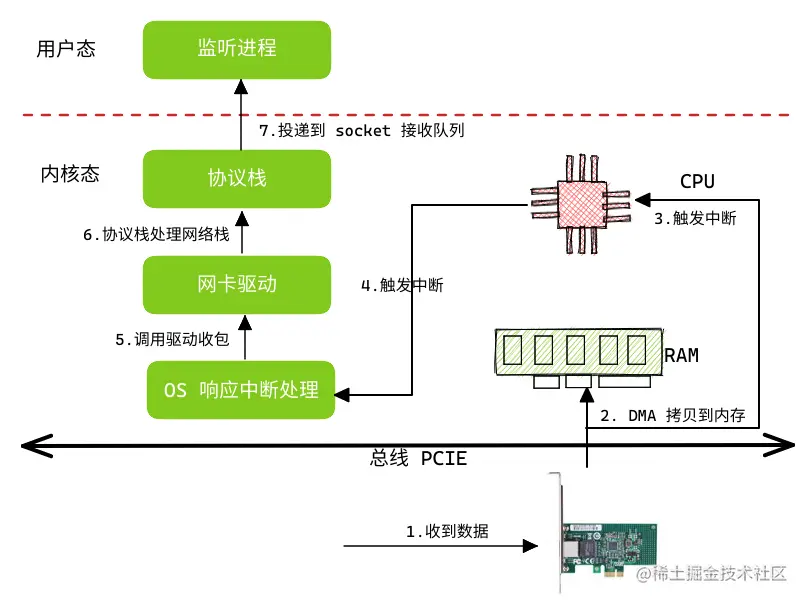

  • **等待数据： ** 等待数据就绪，数据从网卡写入到内存。
  • 将数据从内核复制到用户空间： 将数据从内核空间写到用户空间，这才能给应用使用。


根据上述定义，前4种模型都是同步 I/O 模型：因为真正的 I/O 操作（recvfrom）将阻塞进程。

问题来了：epoll 是异步非阻塞嘛？

结论是：epoll 是同步非阻塞。

网上很多说 epoll 是异步非阻塞，但我们从 UNIX 这定义上来看：它就不是。那 Linux 上加上 MMAP 呢，这样在『数据从内核拷贝到用户空间』这一步不就省了嘛，那在这步就没有阻塞了，那就能算得上是 异步非阻塞。这个说法有点牵强，定义了模式了，具体实现是在这框定下进行。

Tips：epoll 里没有涉及 MMAP。

Reactor 是同步非阻塞网络模型。

这个很好理解：因为还有一个 Proactor 模式。

  • Reactor：关注写入事件和读取事件，需要应用程序自己完成读取或者写入数据。
  • Proactor：关注写入完成事件和读取完成事件。

I/O 多路复用：select/poll/epoll


这一趴，只介绍这三种方式：遇到什么问题、解决了什么问题、有什么缺陷。

首先是暴力法：直接循环每个连接（对应 socket）

  • 当所有的 socket 都有数据时，这种方式是可行的。

  • 当应用读取某个 socket 时，没有数据，那么整个应用会阻塞在这。

1) select

select 的提出是为了解决暴力法的阻塞问题。

select 方案： 在读取文件句柄之前，先检查其状态，ready 就处理。

  • 用 fd_set_ 结构体来存储文件句柄，表示内核同时关注这些句柄。

  • 用 FD_ISSET 方法来查看哪个文件句柄的状态发生了变化。

#define FD_SETSIZE 1024
#define NFDBITS (8 * sizeof(unsigned long))
#define __FDSET_LONGS (FD_SETSIZE/NFDBITS)

// 结构体 (bitmap)
typedef struct {
    unsigned long fds_bits[__FDSET_LONGS];
} fd_set;

// 返回值就绪描述符的数目
int select(
    int max_fd,
    fd_set *readset,
    fd_set *writeset,
    fd_set *exceptset,
    struct timeval *timeout    // 阻塞时长
)

FD_ZERO(int fd, fd_set* fds)   // 清空集合, 置为 0
FD_SET(int fd, fd_set* fds)    // 将给定的描述符加入集合， 某位置为 1
FD_ISSET(int fd, fd_set* fds)  // 判断指定描述符是否在集合中， 某位是否为 1
FD_CLR(int fd, fd_set* fds)    // 将给定的描述符从文件中删除，某位置为 0

缺点有：

  1. 性能开销大： 每次需要轮询 fd_set 每一位。
  2. 性能开销大： 调用 select 时，需要将参数中 fd_set 从用户空间拷贝到内核空间。
  3. 同时监听的文件句柄数量少： 受限于 FD_SETSIZE 大小，一般 1024，编译内核时就确定了无法更改。

2) poll

poll 主要解决 select 文件句柄数少的问题。

  • 解决方法：定义新的结构体。
  • 在用户空间通过数组方式传递文件描述符，在内核空间会转为链表方式进行存储，所以没有最大数量的限制。
// 结构体
struct pollfd {
    int fd;         // 需要监视的文件描述符
    short events;   // 需要内核监视的事件
    short revents;  // 实际发生的事件
};

// API
int poll(struct pollfd fds[], nfds_t nfds, int timeout);

缺点：同 select 。


3) epoll

epoll 解决了 select/poll 的缺点，成为了 C10K Killer：

  1. 解决每次查询文件句柄：

    • 使用红黑树存储文件句柄、使用队列存储就绪的文件句柄。
    • 通过事件更改文件描述符状态。

  2. 有红黑树存储，只需要传入一个需要检测的文件句柄，减少了内核和用户空间大量的数据拷贝和内存分配。

    select/poll 是传入整个文件句柄集合。

// 结构体
struct eventpoll {
    ...
    // 红黑树：监听列表，所有要监听的文件描述符，使用红黑树
    struct rb_root  rbr;
    // 双链表：就绪列表，所有就绪的文件描述符，使用链表
    struct list_head rdlist;
    ...
};

// API
// 1. 创建 eventpoll 对象
int epoll_create(int size);
// 2. epoll_ctl 负责把 socket 增加、删除到内核红黑树
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event);
// 3. epoll_wait 检测双链表中是否有就绪的文件描述符，如果有，则返回
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);

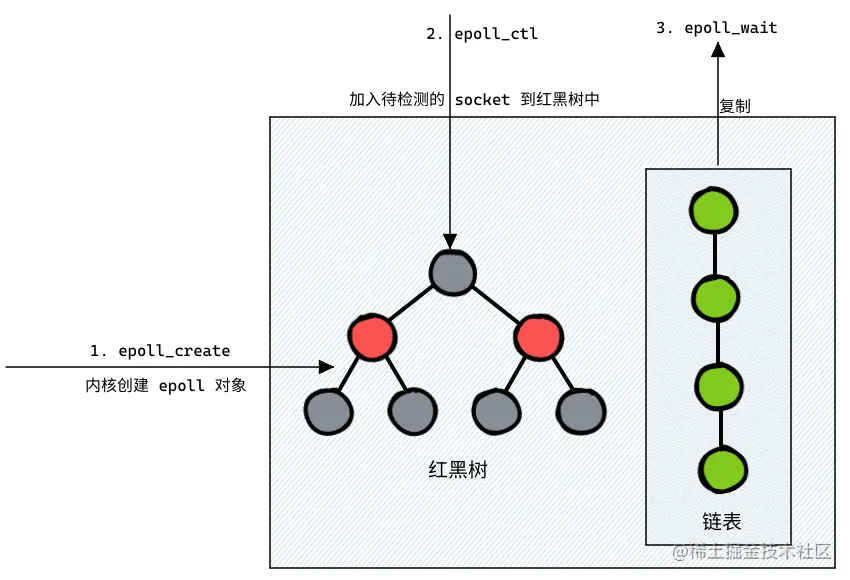

  1. epoll_create()： 创建 eventpoll 对象，同时返回引用该实例的文件句柄。

  2. epoll_ctl()： 会监听文件句柄 fd 上发生的 event 事件，op 表示对 fd 执行的操作。

    • 因为 epoll 内核维护一颗红黑树，新增和删除操作，复杂度为 O(logn)。

  3. epoll_wait()： 当有事件发生时，内核通过回调函数将这个文件句柄加入就绪队列中。

    • 当被调用时，只会返回有事件发生的文件句柄的个数。

Tips： 通过 epoll 内核源码可知，epoll_wait() 没有使用 MMAP， __put_user 函数就是将数据从内核拷贝到用户空间。

epoll 支持两种事件触发模式：边缘触发（Edge Trigger，ET） 和 水平触发（Level Trigger，LT）

  • 边缘触发： 当文件句柄就绪时，会触发通知，如果用户程序没有一次性把数据读/写完，下次还会发出可读/可写信号进行通知。（重复通知）

  • 水平触发： 仅当文件句柄从未就绪变为就绪时，通知一次，之后不会再通知。

区别：边缘触发效率更高，减少了事件被重复触发的次数，函数不会返回大量用户程序可能不需要的文件描述符。

水平触发、边缘触发的名称来源：数字电路当中的电位水平，高低电平切换瞬间的触发动作叫边缘触发，而处于高电平的触发动作叫做水平触发。

各操作系统提供了功能为了解决 C10K 问题：

  • FreeBSD 推出了 kqueue，Linux 推出了 epoll，Windows 推出了 IOCP，Solaris推出了/dev/poll。

  • 但每个接口都有自己的特点，程序移植困难，于是需要对这些接口进行封装，以便使用和移植。

  • libevent 库提供统一的 API，底层在不同平台上自动选择合适的调用。在以下操作系统中编译通过 Linux、BSD、Mac OSX、Solaris 和 Windows。


C10M问题

既然 C10K 问题已经解决了，那就要考虑下 C10M 问题了。

实现 10M（即1千万）的并发连接挑战意味着什么 ：链接

  • 1千万的并发连接数；
  • 100万个连接/秒：每个连接以这个速率持续约10秒；
  • 10GB/秒的连接：快速连接到互联网；
  • 1千万个数据包/秒：据估计目前的服务器每秒处理50K数据包，以后会更多；
  • 10微秒的延迟：可扩展服务器也许可以处理这个规模（但延迟可能会飙升）；
  • 10微秒的抖动：限制最大延迟；
  • 并发10核技术：软件应支持更多核的服务器（通常情况下，软件能轻松扩展到四核，服务器可以扩展到更多核，因此需要重写软件，以支持更多核的服务器）。

解决思路：关键在于如何将功能逻辑做好恰当的划分

  1. 数据包直接传递到业务逻辑： 目的减少 Linux 内核传输的链路。

    • 解决方案：网卡问题，使用自己的驱动程序并管理它们，使适配器远离操作系统。

  2. 多线程的核间绑定： 每个线程绑定到特定处理核心，这样最大化使用核心 Cache、实现无锁设计、避免进程切换消耗等。

    • 解决方案：核绑定。

  3. 内存： 采用更适合的页大小，比如从 4K 到 2M，一定程度上减少地址转换等的性能消耗。

    • 解决方案：系统启动时，分配大内存、管理大内存页。
