经过前两篇文章的学习，我们知道UIThreadMonitor 可以监听主线程 Looper 事件 。dispatchBegin dispatchEnd是怎么来的。通过学习Choreographer的作用和大致原理，我们知道了 接收硬件每 16ms 发送来的垂直同步 VSync 信号，监控帧率的办法。

具备这些知识以后我们就可以分析 UIThreadMonitor 中的最后一块代码 choreographer。接下来一起看看吧。

TracePlugin 在 Matrix init 之后由开发者手动启动，TracePlugin 启动后会初始化 UIThreadMonitor，执行它的 init() 方法：

public class UIThreadMonitor implements BeatLifecycle, Runnable {

    private static final String ADD_CALLBACK = "addCallbackLocked";
    private Object callbackQueueLock;
    private Object[] callbackQueues;
    // 三种类型添加数据的方法
    private Method addTraversalQueue;
    private Method addInputQueue;
    private Method addAnimationQueue;
    private Choreographer choreographer;

    public void init(TraceConfig config) {
        if (Thread.currentThread() != Looper.getMainLooper().getThread()) {
            throw new AssertionError("must be init in main thread!");
        }
        // 针对于系统26以下所采用的办法，更高API的其他方法后序讲解
        // getInstance() 是 ThreadLocal 实现，在主线程创建的，所以获取的是主线程的 Choreographer
        choreographer = Choreographer.getInstance();
        // 获取 Choreographer 的对象锁
        callbackQueueLock = ReflectUtils.reflectObject(choreographer, "mLock", new Object());
        // 获取 Choreographer 的 mCallbackQueues 对象，也就是 CallbackQueues 数组
        callbackQueues = ReflectUtils.reflectObject(choreographer, "mCallbackQueues", null);
        if (null != callbackQueues) {
            // 获取三种类型对象的 addCallbackLocked 方法
            addInputQueue = ReflectUtils.reflectMethod(callbackQueues[CALLBACK_INPUT], ADD_CALLBACK, long.class, Object.class, Object.class);
            addAnimationQueue = ReflectUtils.reflectMethod(callbackQueues[CALLBACK_ANIMATION], ADD_CALLBACK, long.class, Object.class, Object.class);
            addTraversalQueue = ReflectUtils.reflectMethod(callbackQueues[CALLBACK_TRAVERSAL], ADD_CALLBACK, long.class, Object.class, Object.class);
        }
        vsyncReceiver = ReflectUtils.reflectObject(choreographer, "mDisplayEventReceiver", null);
        frameIntervalNanos = ReflectUtils.reflectObject(choreographer, "mFrameIntervalNanos", Constants.DEFAULT_FRAME_DURATION);
    }
    //监听Looper

 this.isInit = true;
}

Choreographer.getInstance() 是 ThreadLocal 实现，而 UIThreadMonitor 是在主线程初始化的，所以获取的是主线程的 Choreographer 对象。

Choreographer 在接收到 VSync 信号之后会通过内部的 Handler 发送一个异步消息执行 doFrame() 方法。由于是主线程的 Choreographer，所以执行 doFrame() 方法也是在主线程环境下完成的。

而在 doFrame() 方法中会遍历 CallbackQueue 数组（Choreographer 内部维护的回调队列）并回调它们的 doFrame()/run() 方法，Matrix 当然可以通过 Choreographer 的外部方法向 CallbackQueue 添加监听，但是这样做就只能接收到回调而不能达到监控的目的。

所以 Matrix 利用反射向 CallbackQueue 数组每个下标链表添加回调，在每个类型回调之后更新状态并统计耗时。

回过头来看第一部分的代码，第一部分要注意的是反射获取的三个方法的逻辑：

callbackQueues 数组三个下标对应三种不同的回调类型对象：CALLBACK_INPUT(下标 0)、CALLBACK_ANIMATION(下标 1)、CALLBACK_TRAVERSAL(下标 2)。
那么 callbackQueues[CALLBACK_INPUT]、callbackQueues[CALLBACK_ANIMATION]、callbackQueues[CALLBACK_TRAVERSAL] 获取的就是这三种类型的对象实例。
最后获取它们的 addCallbackLocked() 方法，这个方法的作用是往当前链表添加元素。

public void addCallbackLocked(long dueTime, Object action, Object token) {
    // 缓存获取，如果没有则创建
    CallbackRecord callback = obtainCallbackLocked(dueTime, action, token);
    CallbackRecord entry = mHead;
    // 头结点为 null 直接替代
    if (entry == null) {
        mHead = callback;
        return;
    }
    // 根据时间排序
    if (dueTime < entry.dueTime) {
        callback.next = entry;
        mHead = callback;
        return;
    }
    while (entry.next != null) {
        if (dueTime < entry.next.dueTime) {
            callback.next = entry.next;
            break;
        }
        entry = entry.next;
    }
    entry.next = callback;
}
  • CallbackRecord：所有的回调会被包装为 CallbackRecord 类，该类会保存定时时间、回调、token，后文会再分析；
  • 后面的逻辑也比较简单，就是往当前链表添加元素。注意如果传入的定时时间 dueTime 小于头结点的时间，则会替换头结点。

这样就 创建了 Choreographer 并提供了添加三种回调类型的方法。

之后会监听主线程 Looper 处理每条消息前后，也就是说处理消息前回调 dispatchStart()、消息被 Handler 处理之后回调 dispatchEnd()。

有关 UIThreadMonitor 和 LooperMonitor 的实现可以参考前文： 腾讯性能监控框架Matrix源码分析（四）TracePlugin 卡顿ANR监控

UIThreadMonitor 执行 init() 初始化之后，紧接着会调用 onStar() 方法启动：

public class UIThreadMonitor implements BeatLifecycle, Runnable {
    // 三种回调三个下标
    public static final int CALLBACK_INPUT = 0;
    public static final int CALLBACK_ANIMATION = 1;
    public static final int CALLBACK_TRAVERSAL = 2;
    // 回调的最大值
    private static final int CALLBACK_LAST = CALLBACK_TRAVERSAL;
    // 创建数组存放状态和花费时间
    private int[] queueStatus = new int[CALLBACK_LAST + 1];
    private long[] queueCost = new long[CALLBACK_LAST + 1];

    @Override
    public synchronized void onStart() {
        if (!isInit) {
            MatrixLog.e(TAG, "[onStart] is never init.");
            return;
        }
        if (!isAlive) {
            this.isAlive = true;
            synchronized (this) {
                MatrixLog.i(TAG, "[onStart] callbackExist:%s %s", Arrays.toString(callbackExist), Utils.getStack());
                callbackExist = new boolean[CALLBACK_LAST + 1];
            }
            // 1.状态数组
            queueStatus = new int[CALLBACK_LAST + 1];
            // 2.花费时间数组
            queueCost = new long[CALLBACK_LAST + 1];
            addFrameCallback(CALLBACK_INPUT, this, true);
        }
    }
}

根据上篇文章可知，我们需要关注的回调类型有三种：CALLBACK_INPUT（输入）、CALLBACK_ANIMATION（动画）、CALLBACK_TRAVERSAL（绘制）。

对于 Matrix 来说，要做的事情有两件：

1 记录每种回调的状态，也就是数组 queueStatus，容量为 3（因为监听三种回调嘛）。顺带提一下，数组 queueStatus 每个下标可以赋值为固定的状态值：

private static final int DO_QUEUE_BEGIN = 1;
private static final int DO_QUEUE_END = 2;

2 记录每种回调所花费的时间，数组 queueCost，容量同样为 3。
每个下标第一次记录回调开始的时间，第二次计算出花费的时间并记录。

这样添加监听系统信号的方法有了，储存数据的容器也有了，那么如何计算花费时间呢？

onStart中的最后一句话 addFrameCallback(CALLBACK_INPUT, this, true);，注意此时第一个参数为 CALLBACK_INPUT 表示添加输入类型的回调、第二个参数 this 也就是把 UIThreadMonitor 这个线程对象传递、第三个 true 表示添加到队首。

我们看具体添加方法

private synchronized void addFrameCallback(int type, Runnable callback, boolean isAddHeader) {
    if (callbackExist[type]) {
        MatrixLog.w(TAG, "[addFrameCallback] this type %s callback has exist! isAddHeader:%s", type, isAddHeader);
        return;
    }

    if (!isAlive && type == CALLBACK_INPUT) {
        MatrixLog.w(TAG, "[addFrameCallback] UIThreadMonitor is not alive!");
        return;
    }
    try {
        synchronized (callbackQueueLock) {
            Method method = null;
            // 1. 根据添加类型得到要调用的对象方法
            switch (type) {
                case CALLBACK_INPUT:
                    method = addInputQueue;
                    break;
                case CALLBACK_ANIMATION:
                    method = addAnimationQueue;
                    break;
                case CALLBACK_TRAVERSAL:
                    method = addTraversalQueue;
                    break;
            }
            if (null != method) {
                // 2. 调用相应对象添加元素的方法
                method.invoke(callbackQueues[type], !isAddHeader ? SystemClock.uptimeMillis() : -1, callback, null);
                callbackExist[type] = true;
            }
        }
    } catch (Exception e) {
        MatrixLog.e(TAG, e.toString());
    }
}
  1. 首先根据传入的回调类型确定调用的方法，方法对象在 init() 的时候已经创建好了，这里直接调用就可以了。
    比如这里传入的是 CALLBACK_INPUT 类型，使用的是 addInputQueue 方法对象。
Method addInputQueue = ReflectUtils.reflectMethod(callbackQueues[CALLBACK_INPUT], ADD_CALLBACK, long.class, Object.class, Object.class);

这个 Method 对象由三部分组成：

  • callbackQueues[CALLBACK_INPUT]：对象实例，获取 callbackQueues 第一个元素，类型为 CallbackQueue；
  • ADD_CALLBACK：方法名，表示调用的是上面对象的 addCallbackLocked 方法； private static final String ADD_CALLBACK = "addCallbackLocked";
  • long.class, Object.class, Object.class：方法参数，对象可能包含多个方法重载，所以传入参类型确定具体调用哪个方法。

确定好方法之后，就可以调用 invoke() 执行了，后面参数也可以分为三部分：

  • callbackQueues[type]：对象实例，传来的是 CALLBACK_INPUT 也就是调用 callbackQueues 第一个对象的 addCallbackLocked() 方法；
  • !isAddHeader ? SystemClock.uptimeMillis() : -1：如果添加到链表头传 -1，反之传入开机到当前的时间总数；
  • callback：接收系统信号的回调，这里传入的是 this 表示由 UIThreadMonitor 接收。UIThreadMonitor 是一个线程，所以会回调它的 run() 方法。

回调添加完毕，接下来就等系统发出 VSync 信号了。

ViewRootImp 在首次绘制或者子 View 们发生变化时会请求接收 VSync 信号，接着 Choreographer 就会收到硬件发来的信号。

Choreographer 收到系统的 VSync 信号之后，调用 doFrame() 遍历回调数组：

void doFrame(long frameTimeNanos, int frame) {
...
    try {
        Trace.traceBegin(Trace.TRACE_TAG_VIEW, "Choreographer#doFrame");
        AnimationUtils.lockAnimationClock(frameTimeNanos / TimeUtils.NANOS_PER_MS);

        mFrameInfo.markInputHandlingStart();
        doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);

        mFrameInfo.markAnimationsStart();
        doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);

        mFrameInfo.markPerformTraversalsStart();
        doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);

        doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
    } finally {
        AnimationUtils.unlockAnimationClock();
        Trace.traceEnd(Trace.TRACE_TAG_VIEW);
    }
 ...
}

这段代码要注意的是回调执行的顺序，可以看到先是回调 CALLBACK_INPUT 类型的数据，等到遍历回调完毕之后再遍历后续的 CALLBACK_ANIMATION 和 CALLBACK_TRAVERSAL。

而回调的方法也很简单，就是生成 CallbackRecord 链表并遍历执行 run() 方法：

 void doCallbacks(int callbackType, long frameTimeNanos) {
      CallbackRecord callbacks;
      synchronized (mLock) {
          final long now = System.nanoTime();
          // 1.遍历 callbackType 类型链表，包装成 CallbackRecord 链表
          callbacks = mCallbackQueues[callbackType].extractDueCallbacksLocked(
                  now / TimeUtils.NANOS_PER_MS);
          if (callbacks == null) {
              return;
          }
          mCallbacksRunning = true;
...
      }
      try {
          Trace.traceBegin(Trace.TRACE_TAG_VIEW, CALLBACK_TRACE_TITLES[callbackType]);
          // 2.遍历执行 run 方法
          for (CallbackRecord c = callbacks; c != null; c = c.next) {
              c.run(frameTimeNanos);
          }
      } finally {
          synchronized (mLock) {
              mCallbacksRunning = false;
              do {
                  final CallbackRecord next = callbacks.next;
                  // 回收资源
                  recycleCallbackLocked(callbacks);
                  callbacks = next;
              } while (callbacks != null);
          }
          Trace.traceEnd(Trace.TRACE_TAG_VIEW);
      }
  }

CallbackRecord 的 run() 方法就是根据 token 来判断执行 doFrame() 还是 run()。

private static final class CallbackRecord {
    public CallbackRecord next;
    public long dueTime;
    public Object action; // Runnable or FrameCallback
    public Object token;
    // 调用 run 方法
    public void run(long frameTimeNanos) {
        if (token == FRAME_CALLBACK_TOKEN) {
            ((FrameCallback)action).doFrame(frameTimeNanos);
        } else {
            ((Runnable)action).run();
        }
    }
}

前面的章节可知UIThreadMonitor 传入的 token 是 null，所以会回调它的 run()方法。

接收信号之后

@Override
public void run() {
    final long start = System.nanoTime();
    try {
        // 1.标记回调垂直同步
        doFrameBegin(token);
        // 2.记录时间
        doQueueBegin(CALLBACK_INPUT);
        // 3.添加动画类型回调
        addFrameCallback(CALLBACK_ANIMATION, new Runnable() {

            @Override
            public void run() {
                // 3.1CALLBACK_INPUT结束、CALLBACK_ANIMATION开始
                doQueueEnd(CALLBACK_INPUT);
                doQueueBegin(CALLBACK_ANIMATION);
            }
        }, true);
        // 4.添加绘制类型回调
        addFrameCallback(CALLBACK_TRAVERSAL, new Runnable() {

            @Override
            public void run() {
                // 4.1CALLBACK_ANIMATION结束、CALLBACK_TRAVERSAL开始
                doQueueEnd(CALLBACK_ANIMATION);
                doQueueBegin(CALLBACK_TRAVERSAL);
            }
        }, true);

    } finally {
        if (config.isDevEnv()) {
            MatrixLog.d(TAG, "[UIThreadMonitor#run] inner cost:%sns", System.nanoTime() - start);
        }
    }
}

private void doFrameBegin(long token) {
    // 垂直同步标记
    this.isVsyncFrame = true;
}
  1. doFrameBegin() 方法只是设置一个标记，用来表示当前接收到了垂直同步信号，该标记后面会有用处；
  2. 执行到 run() 方法说明 Choreographer 已经开始回调 CALLBACK_INPUT 类型的对象了，而 UIThreadMonitor 又被添加到了链表头部，所以记录时间作为 CALLBACK_INPUT 类型回调的起始；
private void doQueueBegin(int type) {
    // 记录状态
    queueStatus[type] = DO_QUEUE_BEGIN;
    // 记录时间
    queueCost[type] = System.nanoTime();
}
  1. 接着添加 CALLBACK_ANIMATION 类型的回调，等待 Choreographer 的遍历； 等到开始回调 CALLBACK_ANIMATION 类型的数据，说明 CALLBACK_INPUT 已经全部回调完毕了，调用 doQueueEnd() 更新状态记录时间。
private void doQueueEnd(int type) {
    // 更新状态
    queueStatus[type] = DO_QUEUE_END;
    // 当前时间 - 开始时记录的时间 = 处理 type 类型花费的时间
    queueCost[type] = System.nanoTime() - queueCost[type];
    synchronized (this) {
        callbackExist[type] = false;
    }
}
  1. 同理，添加 CALLBACK_TRAVERSAL 类型的回调； 等到开始执行 CALLBACK_TRAVERSAL 类型的回调，说明上一个状态的回调已经遍历执行完毕了，所以更改 CALLBACK_ANIMATION 的状态并记录所花费的时间。

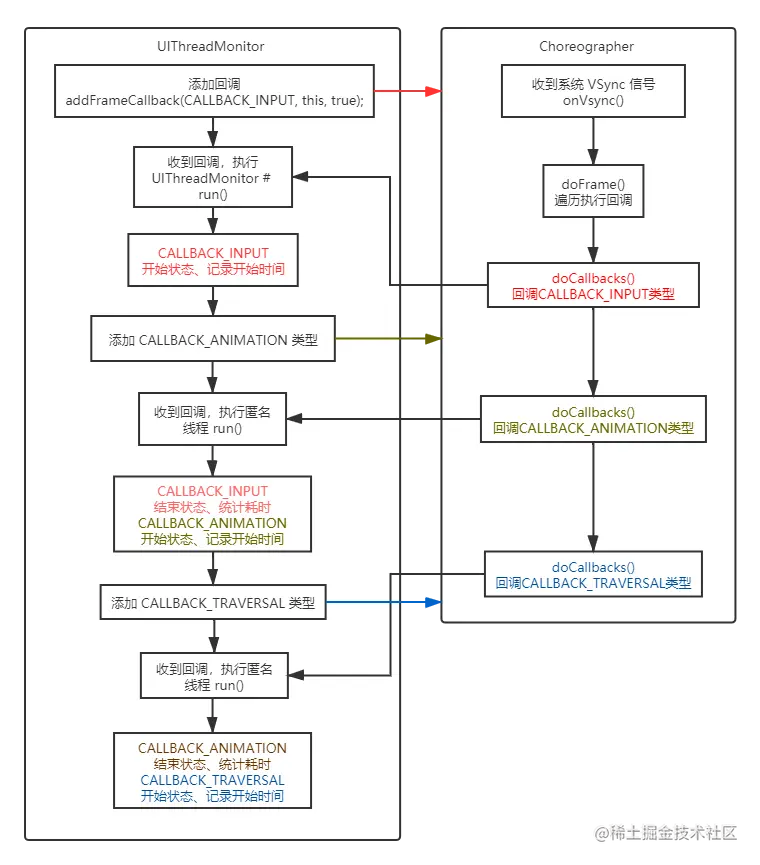

这部分非常点绕，我们画个图来帮助理解：


  1. UIThreadMonitor 添加 CALLBACK_INPUT 类型的回调到 Choreographer；
    addFrameCallback(CALLBACK_INPUT, this, true);
  2. Choreographer 接收到系统信号，遍历 CALLBACK_INPUT 链表并执行回调；
    doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
  3. 此时 UIThreadMonitor 接收到回调，说明 CALLBACK_INPUT 类型的事件开始处理了，记录为开始状态并记录开始时间； doQueueBegin(CALLBACK_INPUT); 然后添加 CALLBACK_ANIMATION 类型的回调； addFrameCallback(CALLBACK_ANIMATION, new Runnable(){...},true);
  4. Choreographer 开始遍历 CALLBACK_ANIMATION 链表，然后执行回调；
    doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
  5. CALLBACK_ANIMATION 类型接收到回调，说明上一个类型 CALLBACK_INPUT 事件处理完毕了，记录为结束状态并统计耗时； doQueueEnd(CALLBACK_INPUT); 同时 CALLBACK_ANIMATION 事件开始处理了，记录为开始状态并记录开始时间； doQueueBegin(CALLBACK_ANIMATION);
  6. 添加 CALLBACK_TRAVERSAL 类型的回调；
    addFrameCallback(CALLBACK_TRAVERSAL, new Runnable(){...},true);
  7. Choreographer 开始遍历 CALLBACK_TRAVERSAL 链表，然后执行回调；
    doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
  8. CALLBACK_TRAVERSAL 类型接收到回调，说明 上一个类型CALLBACK_ANIMATION 的事件处理完毕了，记录为结束状态并统计耗时； doQueueEnd(CALLBACK_ANIMATION); 同时 CALLBACK_TRAVERSAL 事件开始处理了，记录为开始状态并记录开始时间；

到这里 ViewRootImp 三种类型的回调都已经执行了，UIThreadMonitor 也成功监听并统计耗时。但是还有最后的问题，CALLBACK_TRAVERSAL 回调只有开始没有结束。

要解决这个问题，需要了解一个大前提：三种类型的回调是在 Choreographer 的 doFrame() 方法中回调的，而 doFrame() 方法是由 Handler 发送线程来执行的。

private final class FrameDisplayEventReceiver extends DisplayEventReceiver
        implements Runnable {

    @Override
    public void onVsync(long timestampNanos, int builtInDisplayId, int frame) {

        Message msg = Message.obtain(mHandler, this);
        msg.setAsynchronous(true);
        mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
    }

    @Override
    public void run() {
        doFrame(mTimestampNanos, mFrame);
    }
}

Handler 发送的事件是由 Looper 取出来处理的，如果能够监听 Looper 处理完这个事件了，说明 doFrame() 方法也执行完毕、 CALLBACK_TRAVERSA 也回调完毕了。

那么这个 Looper 处理事件结束时可以监听到么？当然可以，就是前变文章分析过的 LooperMonitor。

UIThreadMonitor#init

public void init(TraceConfig config) {

    LooperMonitor.register(new LooperMonitor.LooperDispatchListener() {
        @Override
        public boolean isValid() {
            return isAlive;
        }

        @Override
        public void dispatchStart() {
            super.dispatchStart();
            UIThreadMonitor.this.dispatchBegin();
        }

        @Override
        public void dispatchEnd() {
            super.dispatchEnd();
            UIThreadMonitor.this.dispatchEnd();
        }
    });
}

这样就能够监听到 Looper 取出来的所有事件处理前后的消息，当然前提是在主线程环境下。

因为 UIThreadMonitor 是在主线程创建的，所以监听的就是主线程的 Looper。

但是这里还有一个问题，主线程 Looper 所有事件都监听，怎么才能确定是 VSync 信号事件呢？很简单，在接收到 VSync 信号的第一个回调设置一个标记，就是前面出现过的 isVsyncFrame。

可以看到 UIThreadMonitor 在接收到第一个回调之后，就标记 isVsyncFrame 为 true 说明现在处理的是 doFrame() 事件。

@Override
public void run() {
    final long start = System.nanoTime();
    try {
        doFrameBegin(token);
    }
}

private void doFrameBegin(long token) {
    this.isVsyncFrame = true;
}

然后在 doFrame() 事件结束之后，给 LooperMonitor 设置的监听会回调 dispatchEnd() 方法执行 UIThreadMonitor 的 dispatchEnd() 方法：

private void dispatchEnd() {
    long traceBegin = 0;
    long startNs = token;
    long intendedFrameTimeNs = startNs;
    if (isVsyncFrame) {
        // 1.结束回调
        doFrameEnd(token);
        intendedFrameTimeNs = getIntendedFrameTimeNs(startNs);
    }
    // 2.通知监听
    long endNs = System.nanoTime();
    synchronized (observers) {
        for (LooperObserver observer : observers) {
            if (observer.isDispatchBegin()) {
                observer.doFrame(AppMethodBeat.getVisibleScene(), startNs, endNs, isVsyncFrame, intendedFrameTimeNs, queueCost[CALLBACK_INPUT], queueCost[CALLBACK_ANIMATION], queueCost[CALLBACK_TRAVERSAL]);
            }
        }
    }
    this.isVsyncFrame = false;
}

可以看到如果是 isVsyncFrame doFrame() 事件则调用 doFrameEnd() 结束 CALLBACK_TRAVERSA 事件：

private void doFrameEnd(long token) {
    // 标记结束，统计耗时
    doQueueEnd(CALLBACK_TRAVERSAL);
    queueStatus = new int[CALLBACK_LAST + 1];
    // 设置新一轮的监听
    addFrameCallback(CALLBACK_INPUT, this, true);
}

到这个方法就结束了 CALLBACK_TRAVERSA 的回调，并且成功统计到了耗时；

doFrame() 可能是被持续调用的，因为 UI 发生变化每秒要刷新 60 次呢，所以需要添加新一轮的监听。 再次接收到 CALLBACK_INPUT 就再修改状态、统计时间，添加另外两种类型的回调。

一轮 doFrame() 执行完毕之后，就可以回调添加到 UIThreadMonitor 的监听来统计信息了。而 FrameTracer 就是众多监听者的一员。

UIThreadMonitor 遍历所有 LooperObserver 并执行它们的 doFrame() 方法并传递参数，FrameTracer 通过 doFrame() 方法就可以拿到数据展示信息了。

依据这些数据就可以进行帧率统计、帧率图绘制等工作了。

总结
  1. FrameTracer 为了接收三种事件处理的时间和帧率，向 UIThreadMonitor 添加监听；
  2. UIThreadMonitor 内部获取主线程 Choreographer 用于接收垂直同步信号，同时反射获取向 Choreographer 数组添加回调方法的对象；
  3. UIThreadMonitor 初始化时向 Choreographer 数组添加回调，等 Choreographer 回调数组之后记录每种回调的状态和耗时；
  4. 最后 UIThreadMonitor 将回调得来的数据返回给监听者，其中就包含 LooperAnrTracer FrameTracer等

鉴于篇幅，FrameTracer 的具体逻辑将在后序文章进行分析

为了得到 FrameTracer 要使用的数据，使用了 UIThreadMonitor、LooperMonitor、Choreographer 等，真是不容易呀。

对于 Matrix 来说，UIThreadMonitor 是很重要的部分。帧率、慢函数、ANR 监控等都用到了它，看懂 UIThreadMonitor 的实现对理解 Matrix 框架会有很大帮助。

你的 点赞、评论，是对我的巨大鼓励！

avatar
文章
阅读
粉丝
