会用 Performance 工具，就能深入理解页面渲染流程

Merlin_nil
2,048 阅读4分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第1天，点击查看活动详情

参考文章 会用 Performance 工具，就能深入理解 Event Loop

通过学习神光大大的文章，我动手实践了一下，来重新认识一下页面渲染的流程是怎么样的？

由于文章在编写时，可能修改样例代码导致截图与实际执行结果不同步，建议大家自行调试加深理解。

我们先在Performance面板，重新捕捉一下页面的渲染执行情况，点击此按钮


大概1s时间即可。

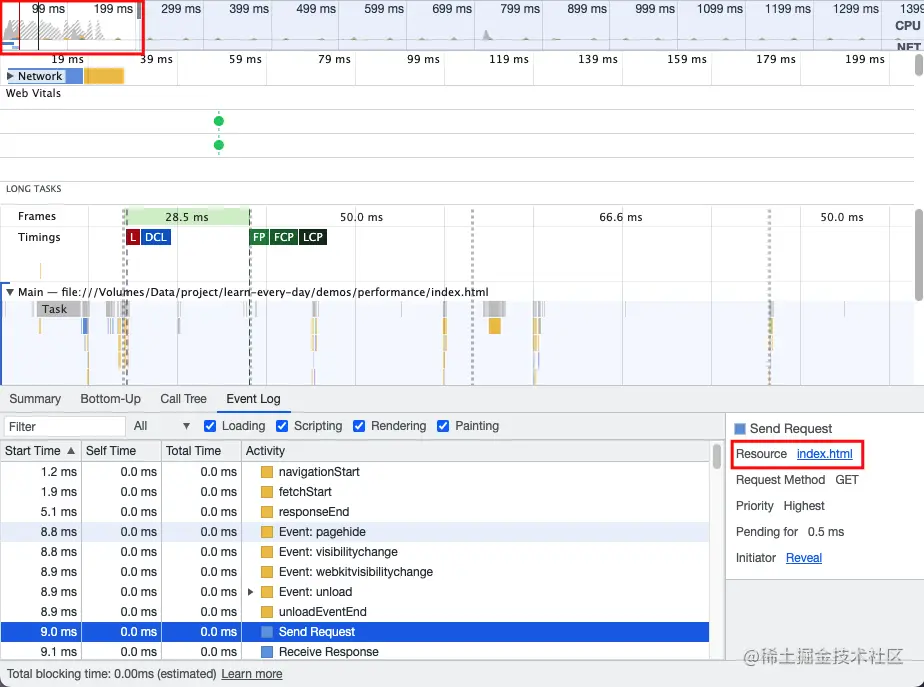

我们看到，最开始是先创建一个请求，获取index.html文件


当获取到文件之后，获取data中的数据，接下来开始解析HTML中的内容。以下为index.html文件的源代码。

<!DOCTYPE html>
<html lang="en">

<head>
  <title>Home</title>
  <meta charset="UTF-8" />
  <meta name="viewport" content="width=device-width" />
</head>

<body>
  <div>Learn Event Loop</div>
  <script src="./async.js" async></script>
  <script src="./defer.js" defer></script>
  <script>
	  setTimeout(function setTimeoutFunc1() {
	    new Promise(function PromiseResolveFunc(resolve) {
	      console.log('111');
	      resolve('222');
	    }).then(function promiseThenFunc(res) {
	      console.log(res);
	      setTimeout(function setTimeoutFunc2() {
	        console.log('333');
	      });
	    });
	  }, 100);

	  function animationFrameFunction() {
	    document.body.style.background = `rgba(${Math.random() * 255},${Math.random() * 255
	      },${Math.random() * 255},.1)`;
	  }
	  function idleCallbackFunc() {
	    console.log('requestIdleCallback')
	  }
	  setInterval(function intervalFunc() {
	    window.requestAnimationFrame(animationFrameFunction);
	    window.requestIdleCallback(idleCallbackFunc)
	  }, 50)
	</script>
</body>


</html>

image.png 我们可以看到，在这个过程中，发送了两次请求，分别对应 async 方式请求async.js 和 defer方式请求defer.js。加载这两个文件都不会阻塞渲染，接下来会继续解析并执行script标签中的内容。

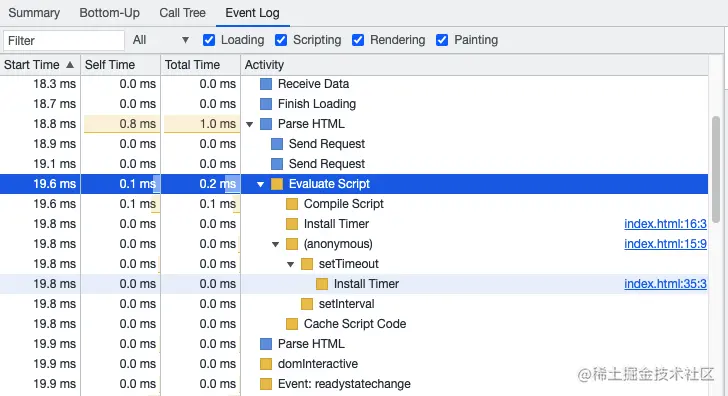

js代码的执行分为两个部分：Compile Script编译和最终执行。

注册了两个Timer，分别对应setTimeout和setInterval。

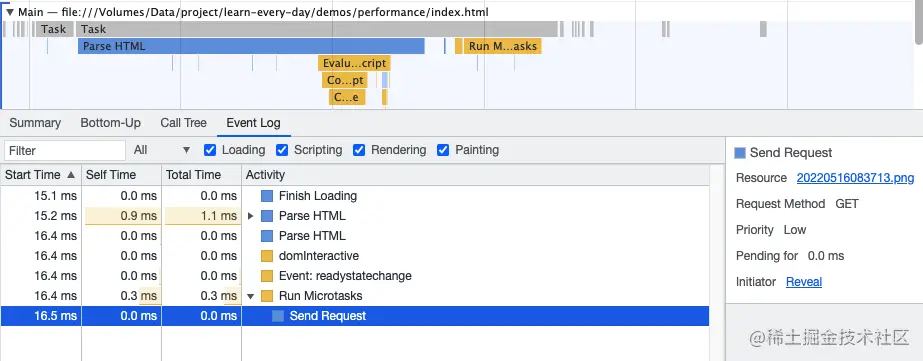

在紧接着呢，解析image标签，创建微任务。文档的状态会发生变化，触发readystatechange事件，DOM处于interactive状态。

readystatechange事件，在文档状态发生改变时，会触发。有以下几种状态：

  • loading：document仍在加载。
  • interactive：文档已被解析，"正在加载"状态结束，但是诸如图像，样式表和框架之类的子资源仍在加载。
  • complete：文档和所有子资源已完成加载。

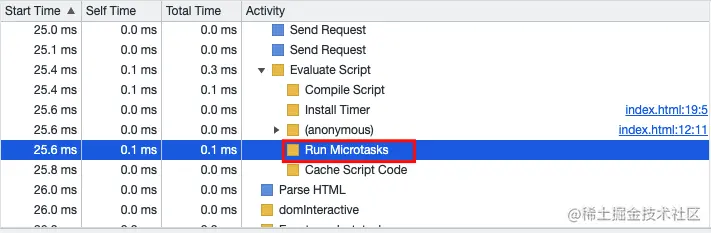

接着执行微任务，请求图片资源。

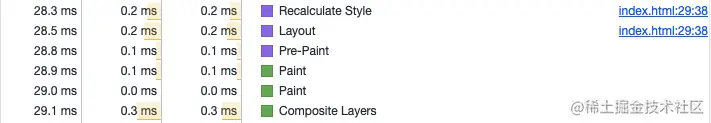

接着会重新计算样式，进行布局，然后预绘制，绘制，合成图层等。此时以及可以看到界面中的内容。


完成之后，会等待defer的脚本全部按顺序加载并执行完成，知道脚本执行完之后，才会触发DOMContentLoaded事件，标记着dom内容加载完毕。

而对于async的脚本，即是加载完之后，在完成当前任务之后会进行执行。

我们把代码修改成这样：

<!DOCTYPE html>
<html lang="en">

<head>
  <title>Home</title>
  <meta charset="UTF-8" />
  <meta name="viewport" content="width=device-width" />
</head>

<body>
  <div>Learn Event Loop</div>
  <script>
    Promise.resolve().then(() => {
      console.log('promise resolve')
    })
    function inSetYTimeout() {
      console.log('in setTimeout')
    }
    setTimeout(function setTimeoutFunc1() {
      new Promise(function PromiseResolveFunc(resolve) {
        console.log('111');
        resolve('222');
      }).then(function promiseThenFunc(res) {
        console.log(res);
        setTimeout(function setTimeoutFunc2() {
          console.log('333');
        });
      });
      inSetYTimeout();
    });

    function animationFrameFunction() {
      document.body.style.background = `rgba(${Math.random() * 255},${Math.random() * 255
        },${Math.random() * 255},.1)`;
    }
    function idleCallbackFunc() {
      console.log('requestIdleCallback')
    }
    setInterval(function intervalFunc() {
      window.requestAnimationFrame(animationFrameFunction);
      window.requestIdleCallback(idleCallbackFunc)
    }, 50)
    window.addEventListener('load', () => {
      console.log('load')
    })
  </script>
  <script src="https://unpkg.com/vue@3/dist/vue.global.js" defer></script>
  <script src="./async1.js" async></script>
  <script src="./async2.js" async></script>
  <script src="./defer1.js" defer></script>
  <script src="./defer2.js" defer></script>
  <image src="./20220516083713.png" mode="scaleToFill" />
</body>

</html>

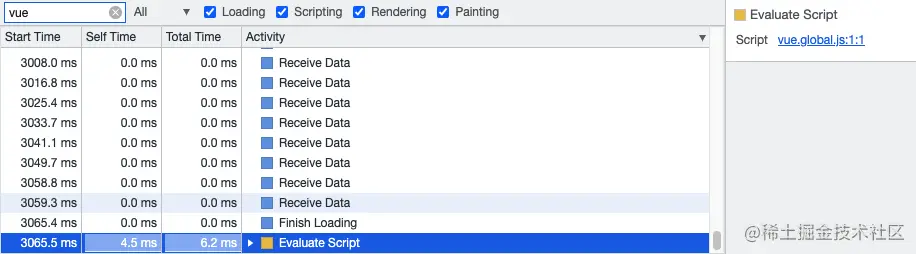

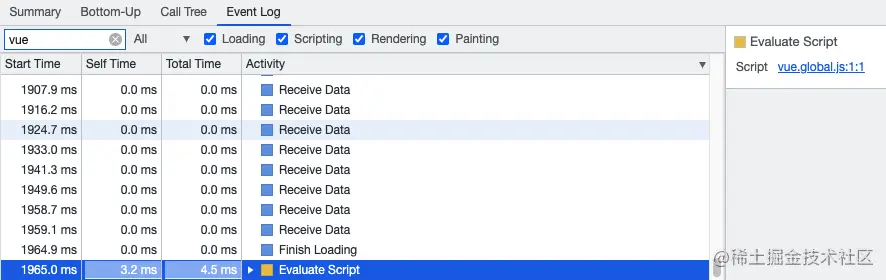

例如我们通过CDN链接，使用defer的方式加载vue框架的源码。

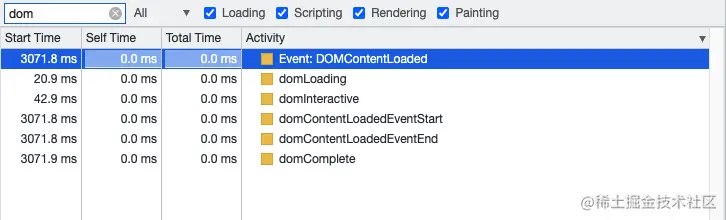

DOMContentLoaded的事件是在vue的script文件加载执行完之后的。

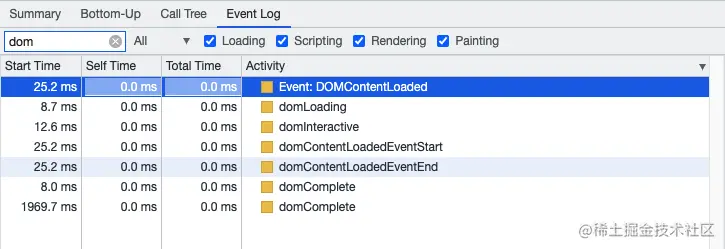

而如果是使用async的方式的话，当vue加载执行完时，DOMContentLoaded事件早已触发。

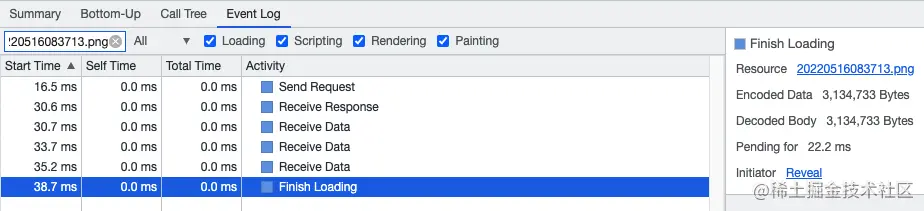

文档加载完成之后呢，当图片资源接受到时，会重新进行视图的绘制。


当资源全部加载完后，会触发load事件，标识着整个页面及所有依赖资源如样式表和图片都已完成加载。


对于后续的事件循环，宏任务微任务相关api，下面逐个来分析。

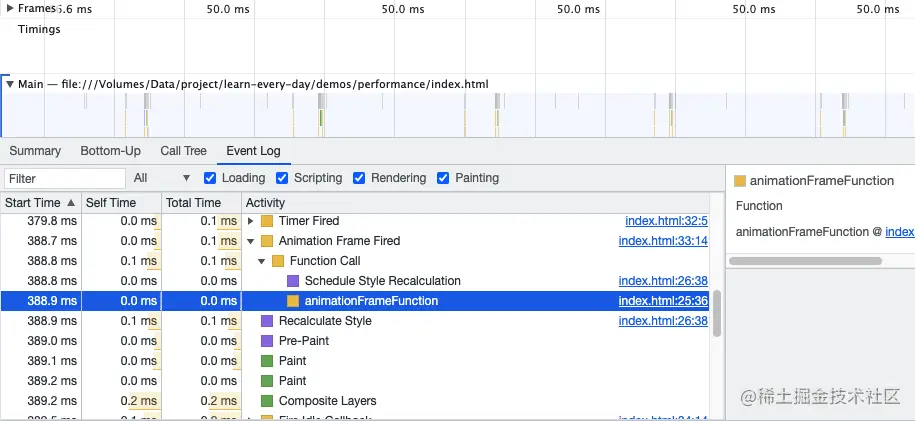

  • requestAnimationFrame

属于宏任务，每16.7ms会执行一次，要求浏览器在下次重绘之前调用指定的回调函数更新动画。该方法需要传入一个回调函数作为参数，该回调函数会在浏览器下一次重绘之前执行。

此处通过setInterval来控制50ms注册一次requestAnimationFrame，递归调用则是16.7ms执行一次


当回调函数执行之后，会发现还有很多空闲的时间，那么我们可以再这些时间来让浏览器处理一下事情。

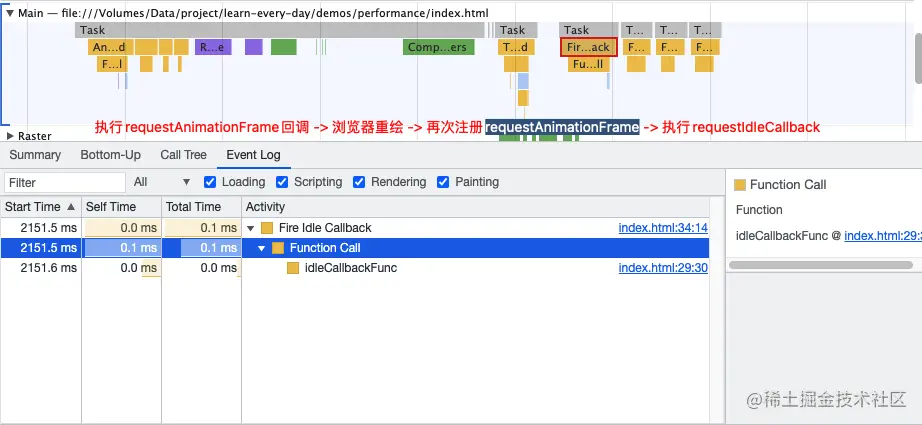

  • requestIdleCallback

属于宏任务，在浏览器空闲时期被调用。这使开发者能够在主事件循环上执行后台和低优先级工作，而不会影响延迟关键事件，如动画和输入响应。

  • callback 回调，浏览器空余时间执行回调函数。
  • timeout 超时时间。如果浏览器长时间没有空闲，那么回调就不会执行，为了解决这个问题，可以通过 requestIdleCallback 的第二个参数指定一个超时时间。


在react中则是使用了这个原理来进行控制React的更新。

  • setTimeout(cb, delay, arg1, ...)

属于宏任务，在定时器到期后执行一个函数或指定的一段代码。


  • promise

属于微任务，会在当前任务完成后执行，导致有点像和宏任务交替执行。

在执行一个任务中的代码时，遇到微任务，会动态添加回调到微任务队列中，在任务执行完后，浏览器会执行所有微任务，清空微任务列表。

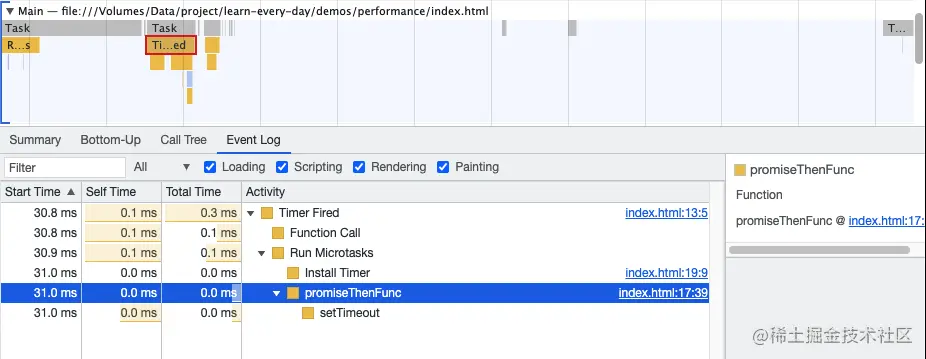

如下图，是先注册定时器（即执行同步代码），再run microtasks。


  • setInterval(cb, delay, arg1, ...)

属于宏任务，重复调用一个函数或执行一个代码片段，在每次调用之间具有固定的时间间隔。

  • GC垃圾回收

也属于宏任务

总结

  • 页面第一次渲染时，从上下解析，遇到图片等资源不会阻塞，发起请求，继续渲染下面的内容，当资源请求完成，会重新绘制视图。
  • 对于script标签，正常情况下，阻塞渲染，执行脚本；遇到defer或async时，发起请求不阻塞，多个defer脚本按顺序加载执行完后是DOMContentLoaded，async脚本加载完就会安排执行，会阻塞；全部资源加载后是onload
  • rAF 回调和 reflow、repaint 还有渲染构成一个宏任务，每 16.7 ms 执行一次。
  • rAF 回调、rIC 回调、GC、html 中的 script 等都是宏任务
  • 在任务执行完后，浏览器会执行所有微任务，也就是 runAllMicroTasks 部分。
