网关解决什么问题？
作为微服务网关，以下几个场景迫切需要网关
- 请求每个服务都需要认证，需要将认证的逻辑放到网关
- 每个应用都是集群部署，如何统一做负载均衡
- 灰度路由，to B产品需要根据企业维度灰度
网关的测试用例
- 路由转发
- 自定义灰度
- 针对微服务限流
网关包含了哪些子系统及其作用
- 协议层：作为http协议的网关，肯定有http request、http response
- hook层：对外提供hook能够自定义开发
- 路由层，提供基本的url路由hook、限流hook
网关基本实现原理
协议解析
目前仅实现一个http网关即可，所以我们也只需要解析http的报文协议，可以有以下的方案。
方案一
借助于servlet容器解析http协议，我们只需要聚焦httpServletRequest、httpServletResponse的处理。
优点：不需要处理复杂的报文解析
缺点：性能可能不高，比如tomcat是BIO的线程模型
方案二
自己实现http报文解析
优点：可用自己采用NIO实现，性能更加强大
缺点：协议解析复杂一些
方案对比
图简单可以直接用方案一，比如zuul1，但是演进方向肯定是方案二，比如zuul2。
Handler的api设计
对于这种socket一问一答的需求，责任链必须要安排上。那么Handler的API应该如何设计呢？基于我的一些经验，hook的使用需要能够满足以下几点要求：
- 链式执行，这个是基本要求，实现肯定会想到列表循环，但有时你不需要执行后续的hook，所以类似netty的fHandlere机制对自定义更加友好 2.Handler的顺序，这个可以定义个接口
- 我可以用Handler在路由之前处理逻辑，比如http header增加一个kv
- 我可以用Handler在路由之后处理逻辑，比如拿到路由之后的http response header做一下操作
- Handler可以根据request或者response判断是否执行

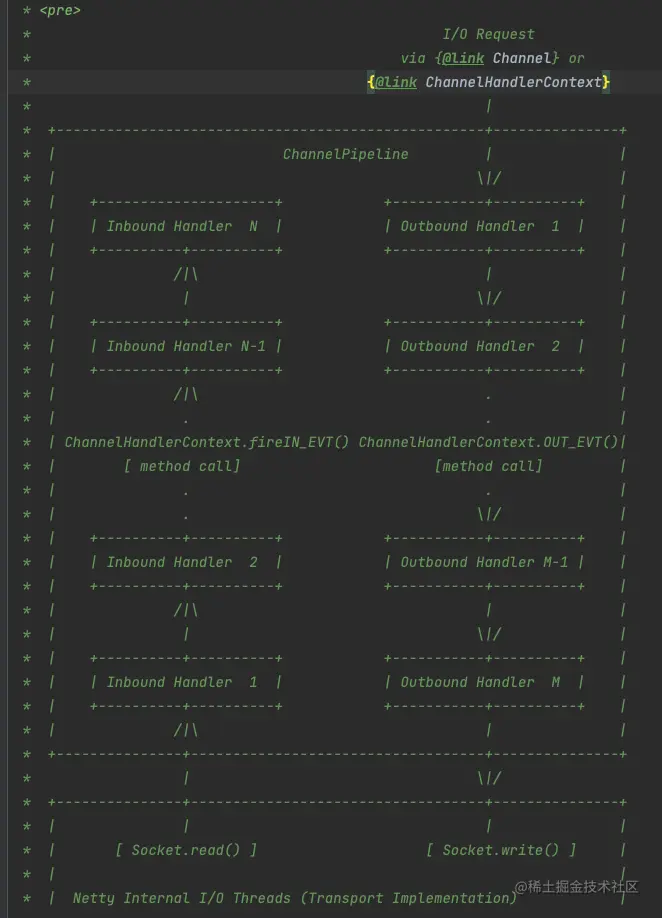

如果有了解过netty，它的ChannelPipeline非常能够满足我们的要求。

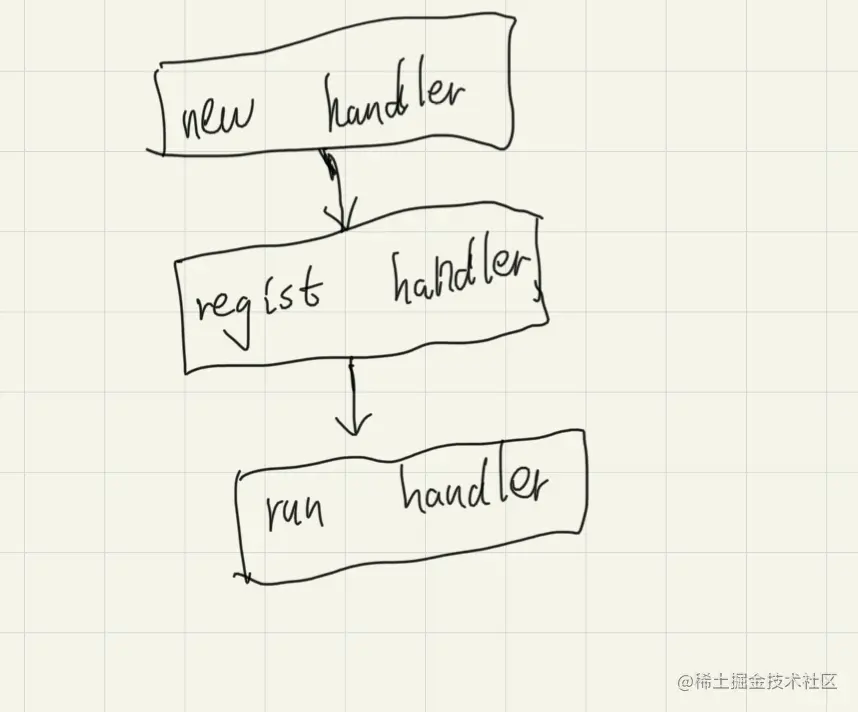

Handler的生命周期
handler基本不会占用系统资源，所以生命周期中不需要close阶段。
测试用例功能的实现
上面说了一些整体的设计，下面开始围绕需求进行设计。

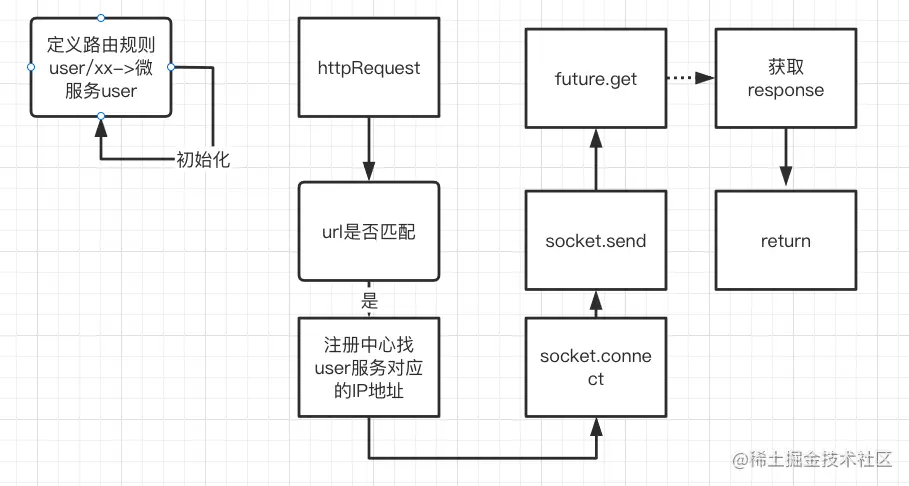

路由转发
转发路由之前需要定义路由规则，还有个注意点是需要从注册中心获取微服务的IP地址，然后通过负载均衡策略选择一个IP，建立三次握手直接调用。
当然每次的三次握手也是十分耗时，你可能会想到使用连接池，没错是个好办法。假设微服务有10个，每个微服务有3个pod，对于每个节点假设连接池缓存5个socket 连接不关闭。此时常态下一个网关pod需要建立。链接数量=10 * 3 * 5=150，emmmm，好像也不是很多，但我感觉如果日后集群扩大，这里会成为日后演进的一个瓶颈。
还有个注意点是需要从注册中心获取微服务的IP列表，这个肯定也是需要缓存到本地，对应的也是需要注册中心提供一个notify的机制，并且也是由注册中心提供服务探活，具体可以参考注册中心设计与实现。
负载均衡策略也是容易被忽略的点，负载均衡主要是解决服务负载不均的问题。轮训、权重、一致性哈希。理论原理你可能深入于心，但是优秀的代码可能需要参考参考(cv大法)，遇到面试更是得背诵一番，不同的负载均衡，难点在于如何写出高性能且线程安全的代码。
软件架构 4+1 视图
逻辑视图
逻辑视图需要说明整个网关的分层设计。根据实现原理，整个网关分为：
- 协议层：用于将byte流解析为HTTP请求，将HTTP响应转为byte流发送，具体可以通过Netty实现
- handler层，这一层分为InboundHandler与OuboundHandler，并且需要管理Handler的整个生命周期
- 基本的Handler组件：比如路由转发Handler，限流Handler

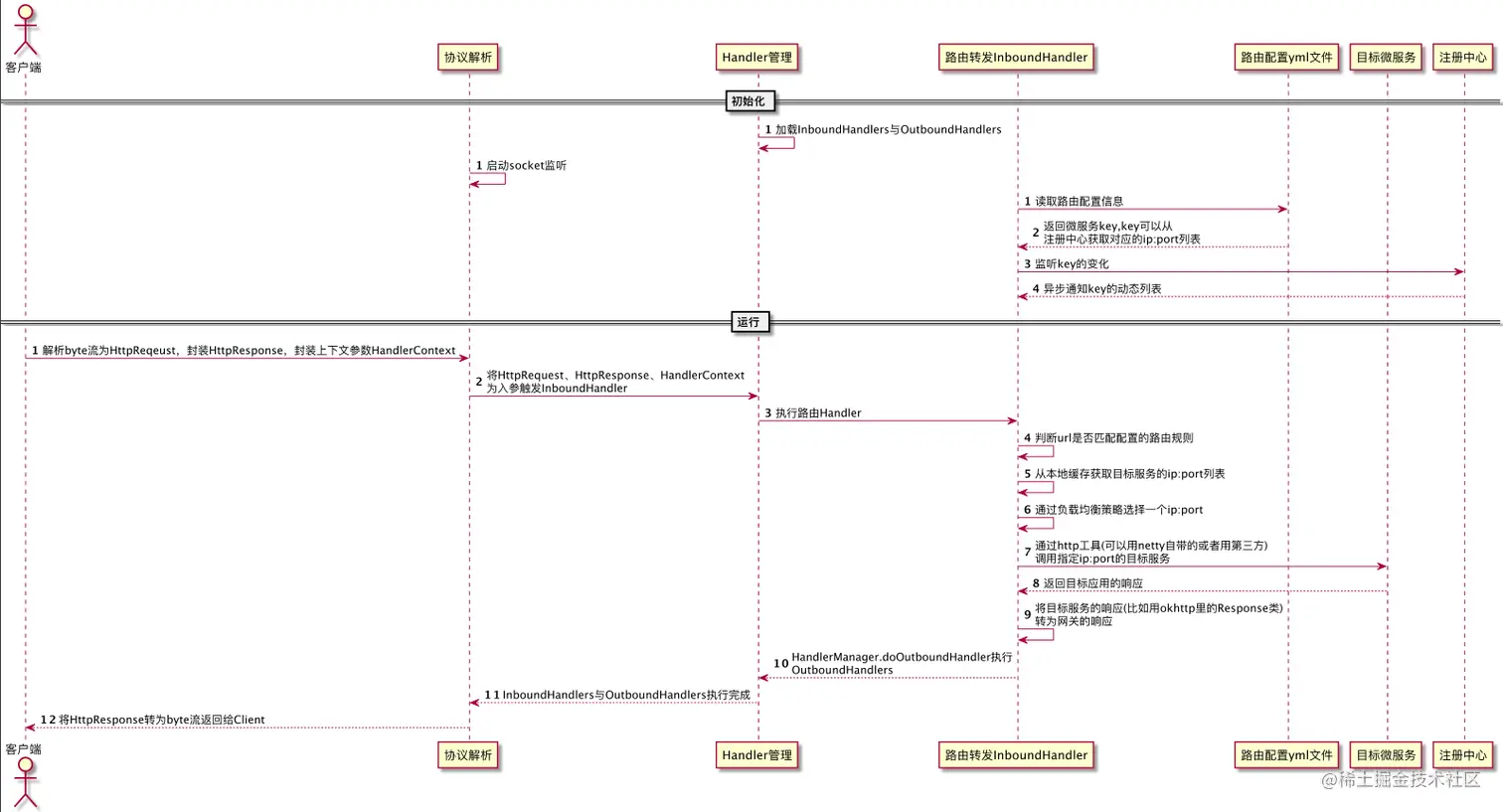

过程视图
过程视图中我们通过时序图描述关键测试用例的步骤。在最前面提到过，我们目前网关的测试用例只有3个：
- 路由转发
- 自定义灰度
- 针对微服务限流
对于2、3需求比较简单，就不做时序图描述了，仅描述路由转发时序图。
物理视图
网关的部署通常比较简单，网关的前面可能是一个硬件负载均衡（F5）或者软件负载均衡（Nginx），部署时需要配置对应的路由策略。
另外一个在部署时需要注意的就是高可用和灰度怎么做。
高可用
什么？你说不用做高可用？ 没有高可用的服务你敢上线？
网关的高可用还是比较简单，毕竟是一个无状态的服务。而无状态的服务高可用通常套路都一样：
- 冗余部署：比如主备部署，部署一个Master网关，再部署一个Slave
- 异常检测：监控Master是否正常，主要是服务是否正常
- 节点切换：比如Master节点网络不好或者节点挂了，需要将对Master节点的请求，转为对Slave机器的请求
这个三板斧可以解决任何无状态的服务高可用，高可用具体可以看看我的其它文章。 对于网关来说，我提一个主备方案。
方案一：脚本检测
- 冗余部署：网关服务搞两台服务器A，B，均部署网关服务，Nginx只路由到服务器A
- 异常检测：自己写一个shell脚本部署到Nginx所在服务器，定时执行，ping服务器A
- 如果ping不通，则立即修改Nginx的配置，将对服务器A的路由IP切换到服务器B的IP，然后重新加载Nginx配置文件
优点：很简单，完全不需要再引入其它软件，实施起来很快就能上线。 缺点：只能应对 Nginx -> 服务器A网络异常，或者服务器A挂掉的情况。并且最大故障时间=定时任务执行间隔 + nginx reload时间
灰度
什么？你说不用做灰度？ 没有灰度的服务你敢上线？你敢保证的代码没有bug？我相信世界上的任何一个coder都不能保证，毕竟只要是人，都会犯错。
网关的灰度发布基本是根据来源IP进行灰度，比如仅允许公司办公网的IP可以路由到灰度机器。具体实现也是依赖于Nginx或者硬件的负载均衡。

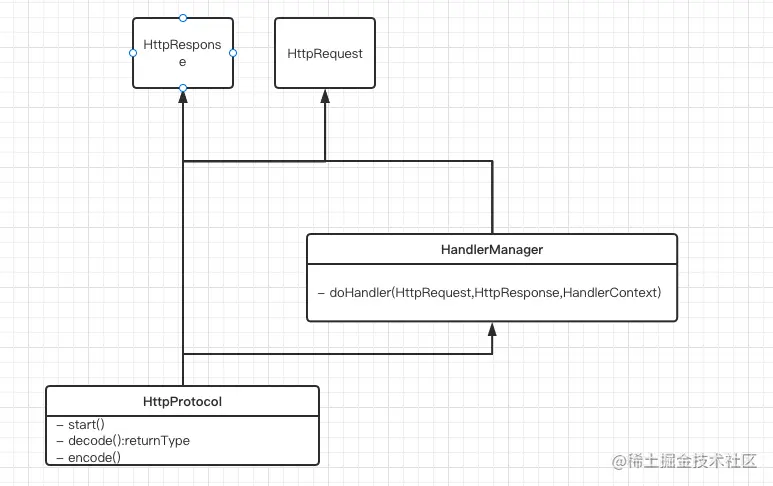

开发视图
在开发视图中，我们通过类图描述具体类依赖关系与结构，协议层负责编解码http消息，HandlerManager具体执行Handler，他们两个都依赖HttReqeust、HttResponse，这俩类可以直接使用Netty的http模块提供的类。但如果要支持不同的网络通信框架，这俩类也得自己封装一下。
场景（测试用例）
场景就是测试用例，我们当前的一切设计都是为了实现测试用例，一定不要偏移主题，如果最终写出的代码连测试用例都无法完成，做方案设计的人一定要背这个锅。
测试用例：
- 协议层：作为http协议的网关，肯定有http request、http response
- hook层：对外提供hook能够自定义开发
- 路由层，提供基本的url路由hook、限流hook
测试
到这一步，设计阶段基本完成了，下一步不是考虑安排人手开发，而是考虑开发后、上线后，如何验证网关的正确性（能否正确路由）、高性能（支持的最大并发量多少）、高可用（有故障还能正常工作？），当然笼统的说网关也不对，因为正常情况下没有资源对网关的每个用例都做验证，需要针对具体的用例来验证对应的，正确性、高性能、高可用。
对于网关来说，路由转发是核心功能，需要全面验证。正确性验证就是配置下路由，看tomcat.log能不能收到转发的请求，高性能就是找个路由转发的接口，拿jmeter跑一跑，等cpu达到70%算是并发峰值。高可用就是把网关给挂掉（比如缩容道0个），手动请求下是否在tomcat.log还是能收到请求日志。
可观测性
当用了一段时间后，看某个服务的请求量多少也是尤为的重要，所以可观测性的建设是一个重要但不紧急的事情，不必在开发阶段思考。这个时候需要列出监控的指标，比如某个服务的请求量，http status=5xx的数量等等
总结
到这个里网关的设计基本就结束了，你可以看到每个点都需要考虑。
