controller-runtime原理之控制器
简介

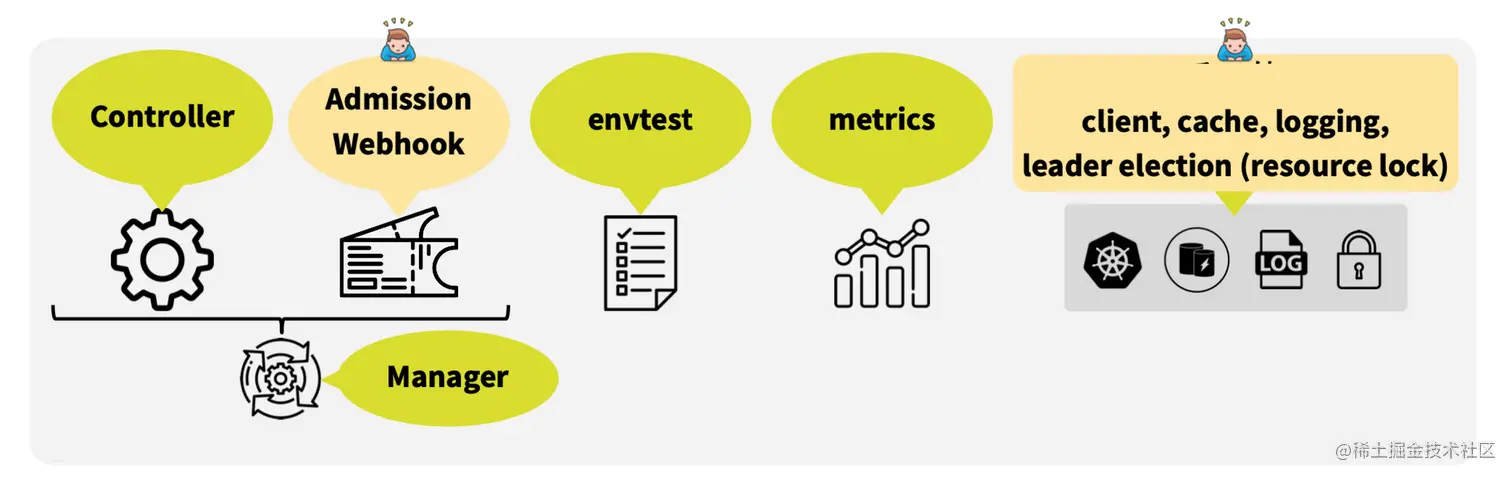

controller-runtime(github.com/kubernetes-…) 框架实际上是社区帮我们封装的一个控制器处理的框架，底层核心实现原理和我们前面去自定义一个 controller 控制器逻辑是一样的，只是在这个基础上新增了一些概念，开发者直接使用这个框架去开发控制器会更加简单方便。包括 kubebuilder、operator-sdk 这些框架其实都是在 controller-runtime 基础上做了一层封装，方便开发者快速生成项目的脚手架而已。下面我们就来分析下 controller-runtime 是如何实现的控制器处理。
Manager介绍

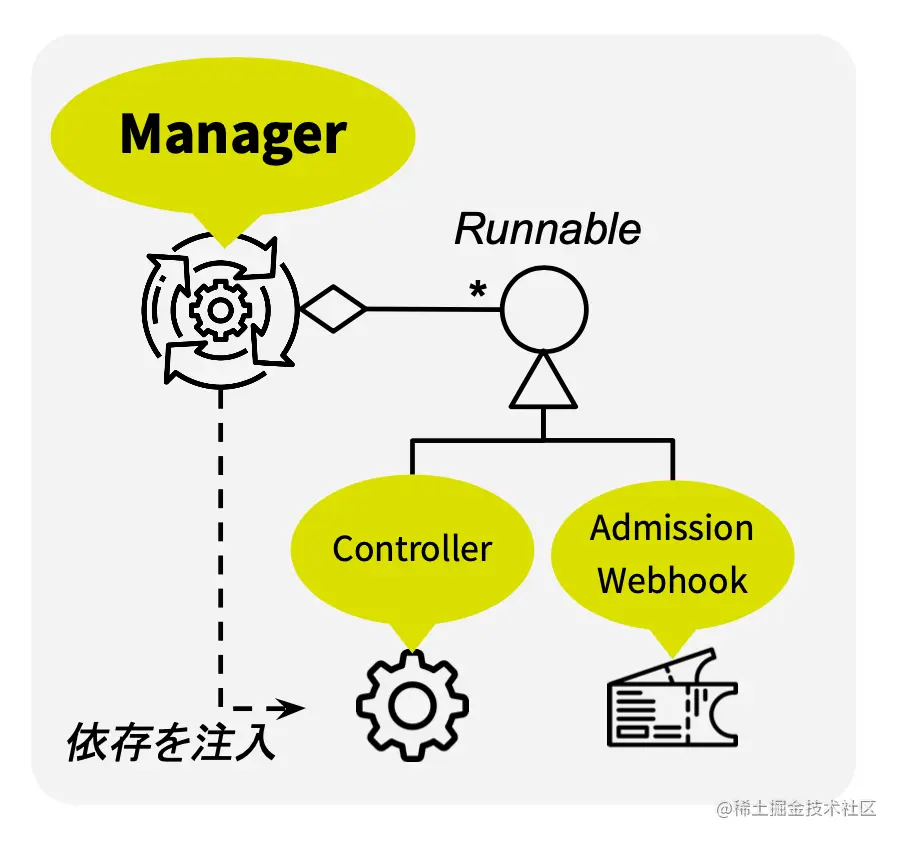

在 controller-runtime 中使用了一个 Manager 的接口来管理 Controller，除了控制器其实还可以管理 Admission Webhook，也包括访问资源对象的 client、cache、scheme 等，如下图所示
Manager如何使用
这里需要用到我们之前写的自定义控制器Myapp(gitee.com/noovertime/…
- 实例化manager，参数config
- 向manager添加scheme
- 使用SetupWithManager添加自定义controller
- 添加webhook
- 调用start启动
Talk is cheap,show me the code
var (
scheme = runtime.NewScheme()
setupLog = ctrl.Log.WithName("setup")
)
func init() {
utilruntime.Must(clientgoscheme.AddToScheme(scheme))
// 此时添加的scheme就是我们自定义的scheme
utilruntime.Must(appv1beta1.AddToScheme(scheme))
//+kubebuilder:scaffold:scheme
}
// 使用GetConfigOrDie()来获取config
mgr, err := ctrl.NewManager(ctrl.GetConfigOrDie(), ctrl.Options{
Scheme: scheme,
MetricsBindAddress: metricsAddr,
Port: 9443,
HealthProbeBindAddress: probeAddr,
LeaderElection: enableLeaderElection,
LeaderElectionID: "469ffe48.yunxue521.top",
})
// 调用自定义controller下的SetupWithManager注册controller到mgr中去
if err = (&controllers.MyAppReconciler{
Client: mgr.GetClient(),
Scheme: mgr.GetScheme(),
}).SetupWithManager(mgr); err != nil {
setupLog.Error(err, "unable to create controller", "controller", "MyApp")
os.Exit(1)
}
// 添加一些检测配置
if err := mgr.AddHealthzCheck("healthz", healthz.Ping); err != nil {
setupLog.Error(err, "unable to set up health check")
os.Exit(1)
}
if err := mgr.AddReadyzCheck("readyz", healthz.Ping); err != nil {
setupLog.Error(err, "unable to set up ready check")
os.Exit(1)
}
// 启动manager，实际上是启动的controller-runtime中的controller组件
if err := mgr.Start(ctrl.SetupSignalHandler()); err != nil {
setupLog.Error(err, "problem running manager")
os.Exit(1)
}
SetupWithManager用于注册自定义的controler到manager中去，代码如下所示
// 注册 Controller 到 Manager
// For：监控的资源，相当于调用 Watches(&source.Kind{Type: apiType},&handler.EnqueueRequestForObject{})
// Owns：拥有的下属资源，如果 corev1.Pod{} 资源属于 api.ChaosPod{}，也将会被监控，相当于调用 Watches(&source.Kind{Type: <ForType-apiType>}, &handler.EnqueueRequestForOwner{OwnerType: apiType, IsController: true})
// reconciler 结构体：继承 Reconciler，需要实现该结构体和 Reconcile 方法
// mgr.GetClient()、mgr.GetScheme() 是 Client 和 Scheme，前面的 manager.New 初始化了
func (r *MyAppReconciler) SetupWithManager(mgr ctrl.Manager) error {
return ctrl.NewControllerManagedBy(mgr).
For(&appv1beta1.MyApp{}).
Owns(&v1.Deployment{}).
Owns(&corev1.Service{}).
Complete(r)
}
Manager 是一个用于初始化共享依赖关系的接口，接口定义如下所示（只显示了核心的几个方法）：
// pkg/manager/manager.go
// Manager 初始化共享的依赖关系，比如 Caches 和 Client，并将他们提供给 Runnables
type Manager interface {
// Add 将在组件上设置所需的依赖关系，并在调用 Start 时启动组件
// Add 将注入接口的依赖关系 - 比如 注入 inject.Client
// 根据 Runnable 是否实现了 LeaderElectionRunnable 接口判断
// Runnable 可以在非 LeaderElection 模式（始终运行）或 LeaderElection 模式（如果启用了 LeaderElection，则由 LeaderElection 管理）下运行
Add(Runnable) error
// SetFields 设置对象上的所有依赖关系，而该对象已经实现了 inject 接口
// 比如 inject.Client
SetFields(interface{}) error
// Start 启动所有已注册的控制器，并一直运行，直到停止通道关闭
// 如果启动任何控制器都出错，则返回错误。
// 如果使用了 LeaderElection，则必须在此返回后立即退出二进制，否则需要 Leader 选举的组件可能会在 Leader 锁丢失后继续运行
Start(<-chan struct{}) error
......
}
Manager 可以管理 Runnable 的生命周期（添加/启动），如果您不通过 Manager 启动（需要处理各种常见的依赖关系）。
Manager 还保持共同的依赖性：client、cache、scheme 等。
- 提供了getter(例如GetClient())
- 还有一个简单的依赖注入机制(runtime/inject)
此外还支持领导人选举，只需用选项指定即可，还提供了一个用于优雅关闭的信号处理程序。
Manager实例化
然后查看下 Manager 的实例化 New 函数的实现：
// 返回一个新的 Manager，用于创建 Controllers
func New(config *rest.Config, options Options) (Manager, error) {
if config == nil {
return nil, fmt.Errorf("must specify Config")
}
// 设置 options 属性的默认值
options = setOptionsDefaults(options)
cluster, err := cluster.New(config, func(clusterOptions *cluster.Options) {
clusterOptions.Scheme = options.Scheme
clusterOptions.MapperProvider = options.MapperProvider
clusterOptions.Logger = options.Logger
clusterOptions.SyncPeriod = options.SyncPeriod
clusterOptions.Namespace = options.Namespace
clusterOptions.NewCache = options.NewCache
clusterOptions.NewClient = options.NewClient
clusterOptions.ClientDisableCacheFor = options.ClientDisableCacheFor
clusterOptions.DryRunClient = options.DryRunClient
clusterOptions.EventBroadcaster = options.EventBroadcaster //nolint:staticcheck
})
......
return &controllerManager{
......
}, nil
}
New 函数中就是为 Manager 执行初始化工作，其中 setOptionsDefaults 函数为 Options 属性设置了默认的一些参数值，最后返回的是一个 controllerManager 的实例，这是因为该结构体是 Manager 接口的一个实现，所以 Manager 的真正操作都是这个结构体去实现的。
接下来最重要的就是注册 Controller 到 Manager 的过程：
func (r *MyAppReconciler) SetupWithManager(mgr ctrl.Manager) error {
return ctrl.NewControllerManagedBy(mgr).
For(&appv1beta1.MyApp{}).
Owns(&v1.Deployment{}).
Owns(&corev1.Service{}).
Complete(r)
}
ctrl.NewControllerManagedBy是builder.ControllerManagedBy的别名,builder.ControllerManagedBy 函数返回一个新的控制器构造器 Builder 对象，生成的控制器将由所提供的管理器 Manager 启动，函数实现很简单
// ControllerManagedBy returns a new controller builder that will be started by the provided Manager.
func ControllerManagedBy(m manager.Manager) *Builder {
return &Builder{mgr: m}
}
// Builder builds a Controller.
type Builder struct {
forInput ForInput
ownsInput []OwnsInput
watchesInput []WatchesInput
mgr manager.Manager
globalPredicates []predicate.Predicate
ctrl controller.Controller
ctrlOptions controller.Options
name string
}
可以看到 controller-runtime 封装了一个 Builder 的结构体用来生成 Controller，将 Manager 传递给这个构造器，然后是调用构造器的 For 函数：
type ForInput struct {
object client.Object
predicates []predicate.Predicate
objectProjection objectProjection
err error
}
// For 函数定义了被调谐的对象类型
// 并配置 ControllerManagedBy 通过调谐对象来响应 create/delete/update 事件
// 调用 For 函数相当于调用：For 函数就是用来定义我们要处理的对象类型的，接着调用了 Owns 函数：
func (blder *Builder) For(object client.Object, opts ...ForOption) *Builder {
if blder.forInput.object != nil {
blder.forInput.err = fmt.Errorf("For(...) should only be called once, could not assign multiple objects for reconciliation")
return blder
}
input := ForInput{object: object}
for _, opt := range opts {
opt.ApplyToFor(&input)
}
blder.forInput = input
return blder
}
// pkg/builder/controller.go
// OwnsInput 表示 Owns 方法设置的信息
type OwnsInput struct {
object runtime.Object
predicates []predicate.Predicate
}
// Owns 定义了 ControllerManagedBy 生成的对象类型
// 并配置 ControllerManagedBy 通过调谐所有者对象来响应 create/delete/update 事件
// 这相当于调用：
// Watches(&source.Kind{Type: <ForType-forInput>}, &handler.EnqueueRequestForOwner{OwnerType: apiType, IsController: true})
func (blder *Builder) Owns(object runtime.Object, opts ...OwnsOption) *Builder {
input := OwnsInput{object: object}
for _, opt := range opts {
opt.ApplyToOwns(&input)
}
blder.ownsInput = append(blder.ownsInput, input)
return blder
}
Owns 函数就是来配置我们监听的资源对象的子资源，如果想要协调资源则需要调用 Owns 函数进行配置，然后就是最重要的 Complete 函数了：
// pkg/builder/controller.go
func (blder *Builder) Complete(r reconcile.Reconciler) error {
// 调用 Build 函数构建 Controller
_, err := blder.Build(r)
return err
}
// Build 构建应用程序 ControllerManagedBy 并返回它创建的 Controller
func (blder *Builder) Build(r reconcile.Reconciler) (controller.Controller, error) {
if r == nil {
return nil, fmt.Errorf("must provide a non-nil Reconciler")
}
if blder.mgr == nil {
return nil, fmt.Errorf("must provide a non-nil Manager")
}
// 配置 Rest Config
blder.loadRestConfig()
// 配置 ControllerManagedBy
if err := blder.doController(r); err != nil {
return nil, err
}
// 配置 Watch
if err := blder.doWatch(); err != nil {
return nil, err
}
return blder.ctrl, nil
}
Complete 函数通过调用 Build 函数来构建 Controller，其中比较重要的就是 doController 和 doWatch 两个函数，doController 就是去真正实例化 Controller 的函数：
// pkg/builder/controller.go
// 根据 GVK 获取控制器名称
func (blder *Builder) getControllerName(gvk schema.GroupVersionKind) string {
if blder.name != "" {
return blder.name
}
return strings.ToLower(gvk.Kind)
}
func (blder *Builder) doController(r reconcile.Reconciler) error {
ctrlOptions := blder.ctrlOptions
if ctrlOptions.Reconciler == nil {
ctrlOptions.Reconciler = r
}
// 从我们正在调谐的对象中检索 GVK
gvk, err := getGvk(blder.forInput.object, blder.mgr.GetScheme())
if err != nil {
return err
}
// 配置日志 Logger
if ctrlOptions.Log == nil {
ctrlOptions.Log = blder.mgr.GetLogger()
}
ctrlOptions.Log = ctrlOptions.Log.WithValues("reconcilerGroup", gvk.Group, "reconcilerKind", gvk.Kind)
// 构造 Controller
// var newController = controller.New
blder.ctrl, err = newController(blder.getControllerName(gvk), blder.mgr, ctrlOptions)
return err
}
上面的函数通过获取资源对象的 GVK 来获取 Controller 的名称，最后通过一个 newController 函数（controller.New 的别名）来实例化一个真正的 Controller：
// pkg/controller/controller.go
// New 返回一个 Manager 处注册的 Controller
// Manager 将确保共享缓存在控制器启动前已经同步
func New(name string, mgr manager.Manager, options Options) (Controller, error) {
c, err := NewUnmanaged(name, mgr, options)
if err != nil {
return nil, err
}
// 将 controller 作为 manager 的组件
return c, mgr.Add(c)
}
// NewUnmanaged 返回一个新的控制器，而不将其添加到 manager 中
// 调用者负责启动返回的控制器
func NewUnmanaged(name string, mgr manager.Manager, options Options) (Controller, error) {
if options.Reconciler == nil {
return nil, fmt.Errorf("must specify Reconciler")
}
if len(name) == 0 {
return nil, fmt.Errorf("must specify Name for Controller")
}
if options.MaxConcurrentReconciles <= 0 {
options.MaxConcurrentReconciles = 1
}
if options.RateLimiter == nil {
options.RateLimiter = workqueue.DefaultControllerRateLimiter()
}
if options.Log == nil {
options.Log = mgr.GetLogger()
}
// 在 Reconciler 中注入依赖关系
if err := mgr.SetFields(options.Reconciler); err != nil {
return nil, err
}
// 创建 Controller 并配置依赖关系
return &controller.Controller{
Do: options.Reconciler,
MakeQueue: func() workqueue.RateLimitingInterface {
return workqueue.NewNamedRateLimitingQueue(options.RateLimiter, name)
},
MaxConcurrentReconciles: options.MaxConcurrentReconciles,
SetFields: mgr.SetFields,
Name: name,
Log: options.Log.WithName("controller").WithValues("controller", name),
}, nil
}
可以看到 NewUnmanaged 函数才是真正实例化 Controller 的地方，终于和前文的 Controller 联系起来来，Controller 实例化完成后，又通过 mgr.Add(c) 函数将控制器添加到 Manager 中去进行管理，所以我们还需要去查看下 Manager 的 Add 函数的实现，当然是看 controllerManager 中的具体实现：
// pkg/manager/manager.go
// Runnable 允许一个组件被启动
type Runnable interface {
Start(<-chan struct{}) error
}
// pkg/manager/internal.go
// Add 设置i的依赖，并将其他添加到 Runnables 列表中启动
func (cm *controllerManager) Add(r Runnable) error {
cm.mu.Lock()
defer cm.mu.Unlock()
if cm.stopProcedureEngaged {
return errors.New("can't accept new runnable as stop procedure is already engaged")
}
// 设置对象的依赖
if err := cm.SetFields(r); err != nil {
return err
}
var shouldStart bool
// 添加 runnable 到 leader election 或者非 leaderelection 列表
if leRunnable, ok := r.(LeaderElectionRunnable); ok && !leRunnable.NeedLeaderElection() {
shouldStart = cm.started
cm.nonLeaderElectionRunnables = append(cm.nonLeaderElectionRunnables, r)
} else {
shouldStart = cm.startedLeader
cm.leaderElectionRunnables = append(cm.leaderElectionRunnables, r)
}
if shouldStart {
// 如果已经启动，启动控制器
cm.startRunnable(r)
}
return nil
}
func (cm *controllerManager) startRunnable(r Runnable) {
cm.waitForRunnable.Add(1)
go func() {
defer cm.waitForRunnable.Done()
if err := r.Start(cm.internalStop); err != nil {
cm.errChan <- err
}
}()
}
controllerManager 的 Add 函数传递的是一个 Runnable 参数，Runnable 是一个接口，用来表示可以启动的一个组件，而恰好 Controller 实际上就实现了这个接口的 Start 函数，所以可以通过 Add 函数来添加 Controller 实例，在 Add 函数中除了依赖注入之外，还根据 Runnable 来判断组件是否支持选举功能，支持则将组件加入到 leaderElectionRunnables 列表中，否则加入到 nonLeaderElectionRunnables 列表中，这点非常重要，涉及到后面控制器的启动方式。
启动 Manager
如果 Manager 已经启动了，现在调用 Add 函数来添加 Runnable，则需要立即调用 startRunnable 函数启动控制器，startRunnable 函数就是在一个 goroutine 中去调用 Runnable 的 Start 函数，这里就相当于调用 Controller 的 Start 函数来启动控制器了。
到这里就实例化 Controller 完成了，回到前面 Builder 的 build 函数中，doController 函数调用完成，接着是 doWatch 函数的实现：
// pkg/builder/controller.go
func (blder *Builder) doWatch() error {
// 调谐类型
src := &source.Kind{Type: blder.forInput.object}
hdler := &handler.EnqueueRequestForObject{}
allPredicates := append(blder.globalPredicates, blder.forInput.predicates...)
// 执行 Watch 操作
err := blder.ctrl.Watch(src, hdler, allPredicates...)
if err != nil {
return err
}
// Watches 管理的类型（子类型）
for _, own := range blder.ownsInput {
src := &source.Kind{Type: own.object}
hdler := &handler.EnqueueRequestForOwner{
OwnerType: blder.forInput.object,
IsController: true,
}
allPredicates := append([]predicate.Predicate(nil), blder.globalPredicates...)
allPredicates = append(allPredicates, own.predicates...)
if err := blder.ctrl.Watch(src, hdler, allPredicates...); err != nil {
return err
}
}
// 执行 watch 请求
for _, w := range blder.watchesInput {
allPredicates := append([]predicate.Predicate(nil), blder.globalPredicates...)
allPredicates = append(allPredicates, w.predicates...)
if err := blder.ctrl.Watch(w.src, w.eventhandler, allPredicates...); err != nil {
return err
}
}
return nil
}
上面的 doWatch 函数就是去将我们需要调谐的资源对象放到 Controller 中进行 Watch 操作，包括资源对象管理的子类型，都需要去执行 Watch 操作，这就又回到了前面 Controller 的 Watch 操作了，其实就是去注册 Informer 的事件监听器，将数据添加到工作队列中去。这样到这里我们就将 Controller 初始化完成，并为我们调谐的资源对象执行了 Watch 操作。
最后是调用 Manager 的 Start 函数来启动 Manager，由于上面我们已经把 Controller 添加到了 Manager 中，所以这里启动其实是启动关联的 Controller，启动函数实现如下所示：
// pkg/manager/internal.go
func (cm *controllerManager) Start(stop <-chan struct{}) (err error) {
stopComplete := make(chan struct{})
defer close(stopComplete)
// stopComplete 关闭后必须在 deferer 执行下面的操作，否则会出现死锁
defer func() {
// https://hips.hearstapps.com/hmg-prod.s3.amazonaws.com/images/gettyimages-459889618-1533579787.jpg
stopErr := cm.engageStopProcedure(stopComplete)
if stopErr != nil {
if err != nil {
err = utilerrors.NewAggregate([]error{err, stopErr})
} else {
err = stopErr
}
}
}()
cm.errChan = make(chan error)
// Metrics 服务
if cm.metricsListener != nil {
go cm.serveMetrics(cm.internalStop)
}
// 健康检测的服务
if cm.healthProbeListener != nil {
go cm.serveHealthProbes(cm.internalStop)
}
// 启动非 LeaderElection 的 Runnables
go cm.startNonLeaderElectionRunnables()
go func() {
if cm.resourceLock != nil {
// 启动 LeaderElection 选举
err := cm.startLeaderElection()
if err != nil {
cm.errChan <- err
}
} else {
close(cm.elected)
// 启动 LeaderElection 的 Runnables
go cm.startLeaderElectionRunnables()
}
}()
select {
case <-stop:
// We are done
return nil
case err := <-cm.errChan:
// Error starting or running a runnable
return err
}
}
上面的启动函数其实就是去启动前面我们加入到 Manager 中的 Runnable（Controller），非 LeaderElection 的列表与 LeaderElection 的列表都分别在一个 goroutine 中启动：
// pkg/manager/internal.go
func (cm *controllerManager) waitForCache() {
if cm.started {
return
}
// Start the Cache. Allow the function to start the cache to be mocked out for testing
if cm.startCache == nil {
cm.startCache = cm.cache.Start
}
cm.startRunnable(RunnableFunc(func(stop <-chan struct{}) error {
return cm.startCache(stop)
}))
cm.cache.WaitForCacheSync(cm.internalStop)
cm.started = true
}
// 启动非 LeaderElection Runnables
func (cm *controllerManager) startNonLeaderElectionRunnables() {
cm.mu.Lock()
defer cm.mu.Unlock()
// 等待缓存同步完成
cm.waitForCache()
// 开始启动所有的非 leaderelection 的 Runnables
for _, c := range cm.nonLeaderElectionRunnables {
cm.startRunnable(c)
}
}
func (cm *controllerManager) startLeaderElectionRunnables() {
cm.mu.Lock()
defer cm.mu.Unlock()
// 等待缓存同步完成
cm.waitForCache()
for _, c := range cm.leaderElectionRunnables {
cm.startRunnable(c)
}
cm.startedLeader = true
}
// 真正的启动一个 Runnable
func (cm *controllerManager) startRunnable(r Runnable) {
cm.waitForRunnable.Add(1)
go func() {
defer cm.waitForRunnable.Done()
if err := r.Start(cm.internalStop); err != nil {
cm.errChan <- err
}
}()
}
可以看到最终还是去调用的 Runnable 的 Start 函数来启动，这里其实也就是 Controller 的 Start 函数，前文我们已经详细介绍过，这个函数相当于启动一个控制循环不断从工作队列中消费数据，然后给到一个 Reconciler 接口进行处理，也就是我们要去实现的 Reconcile(Request) (Result, error) 这个业务逻辑函数。
到这里我们就完成了 Manager 的整个启动过程，包括 Manager 是如何初始化，如何和 Controller 进行关联以及如何启动 Controller 的，了解了整个 controller-runtime 的原理过后，我们再去使用 kubebuilder 来编写 Operator 就更加容易了。
