CAD基础 -- 【选项设置】

梦幻随缘
230 阅读1分钟

1.打开选项设置

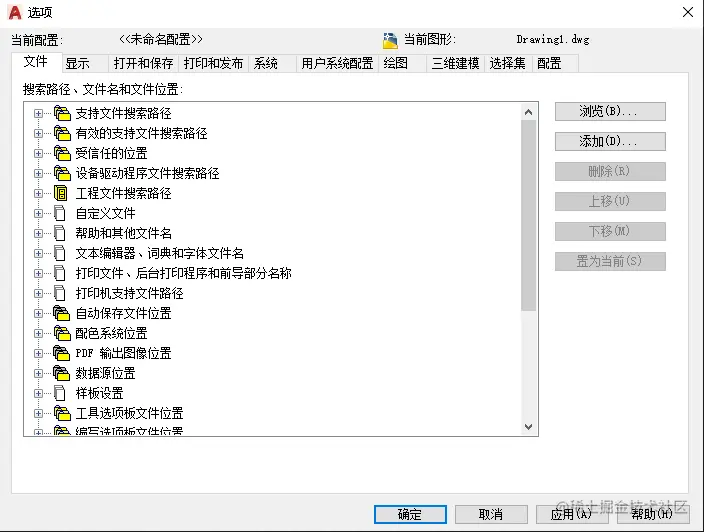

输入OP命令（OPTIONS），空格

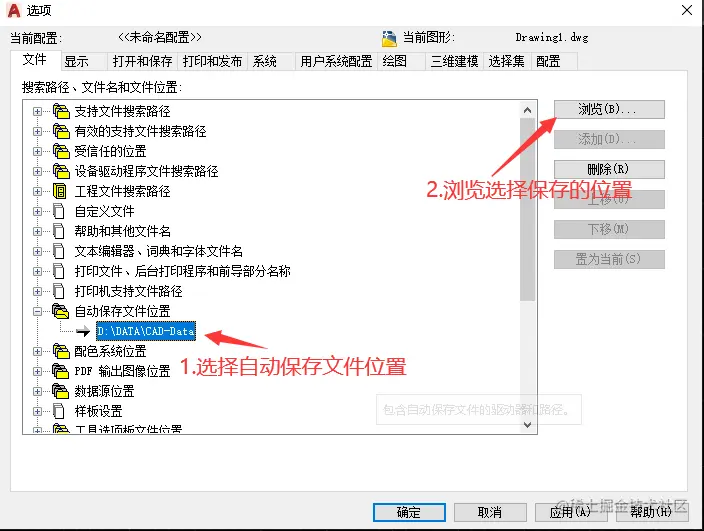

2. 设置自动保存位置

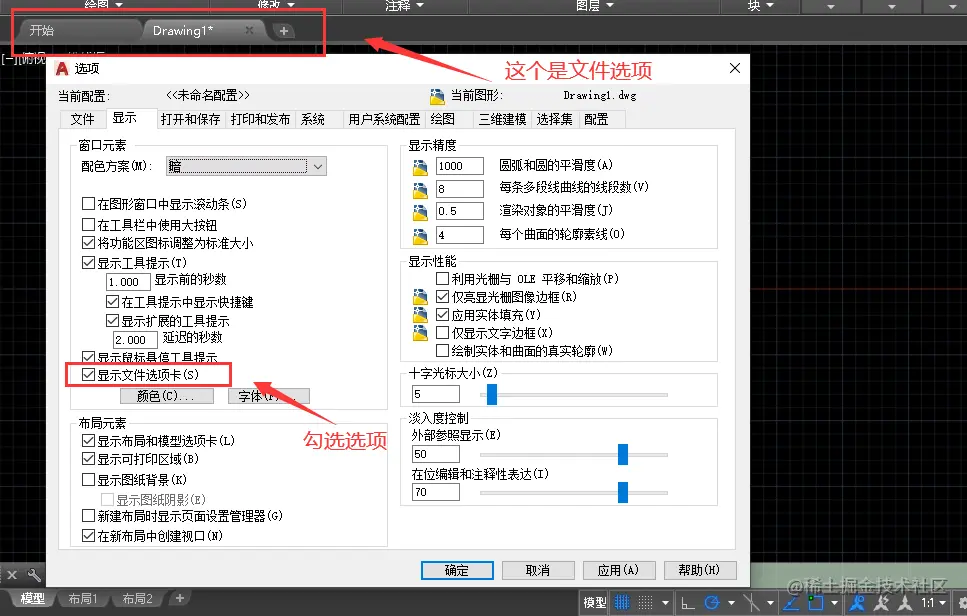

3.设置显示文件选项卡

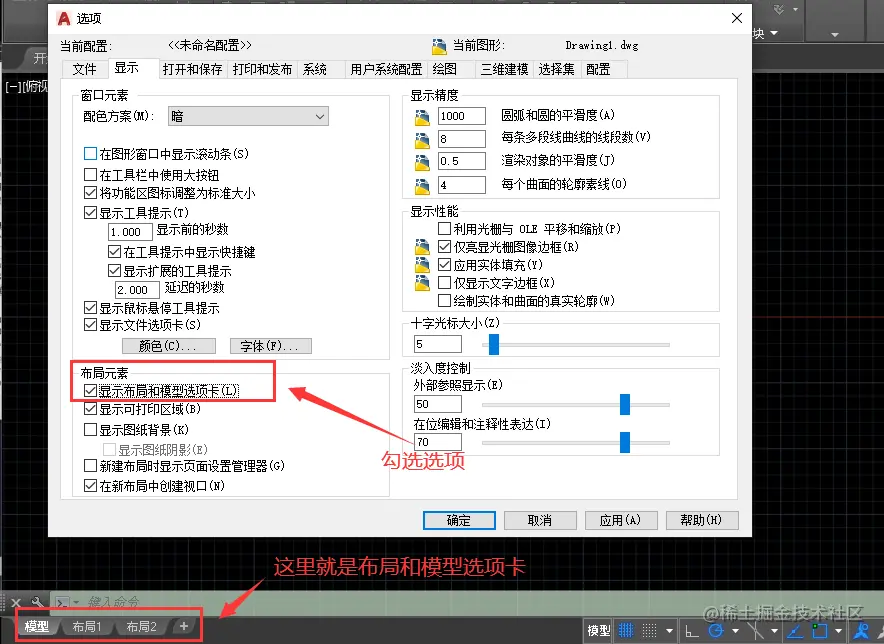

4.设置布局和模型选项卡


5.设置光标大小

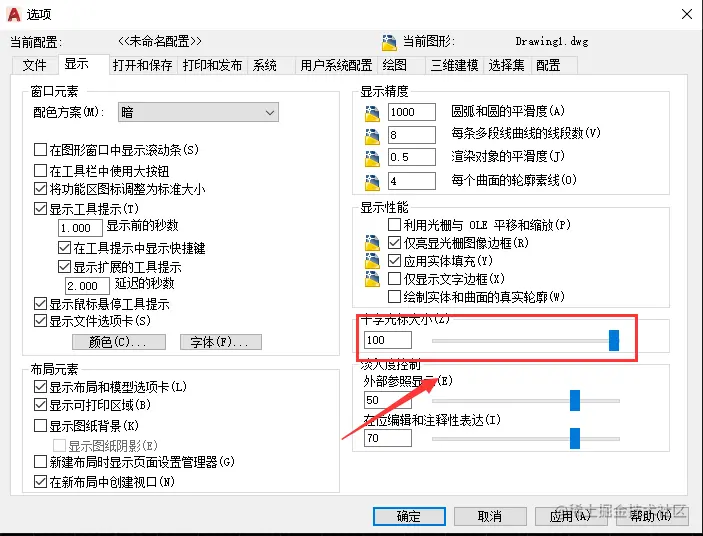

正常十字光标大小为5 image.png 设置十字光标大小为100，可以快速观察线是否水平 image.png

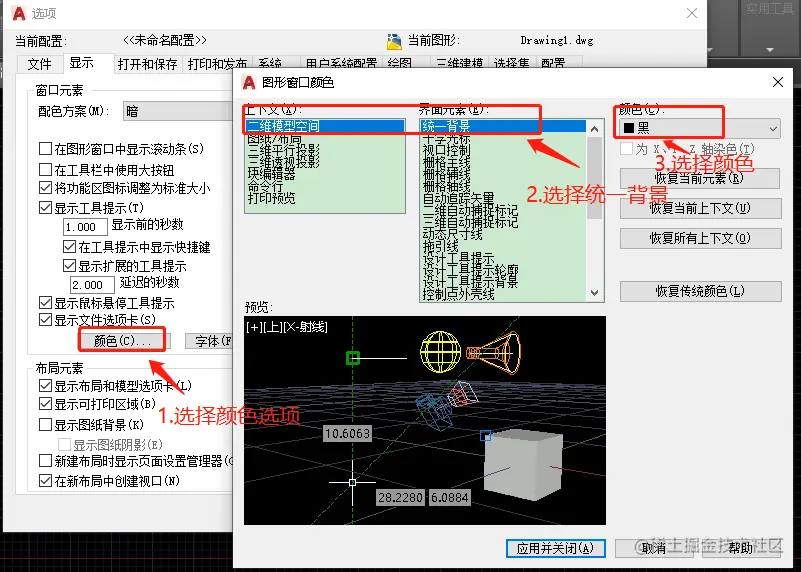

6.设置背景颜色

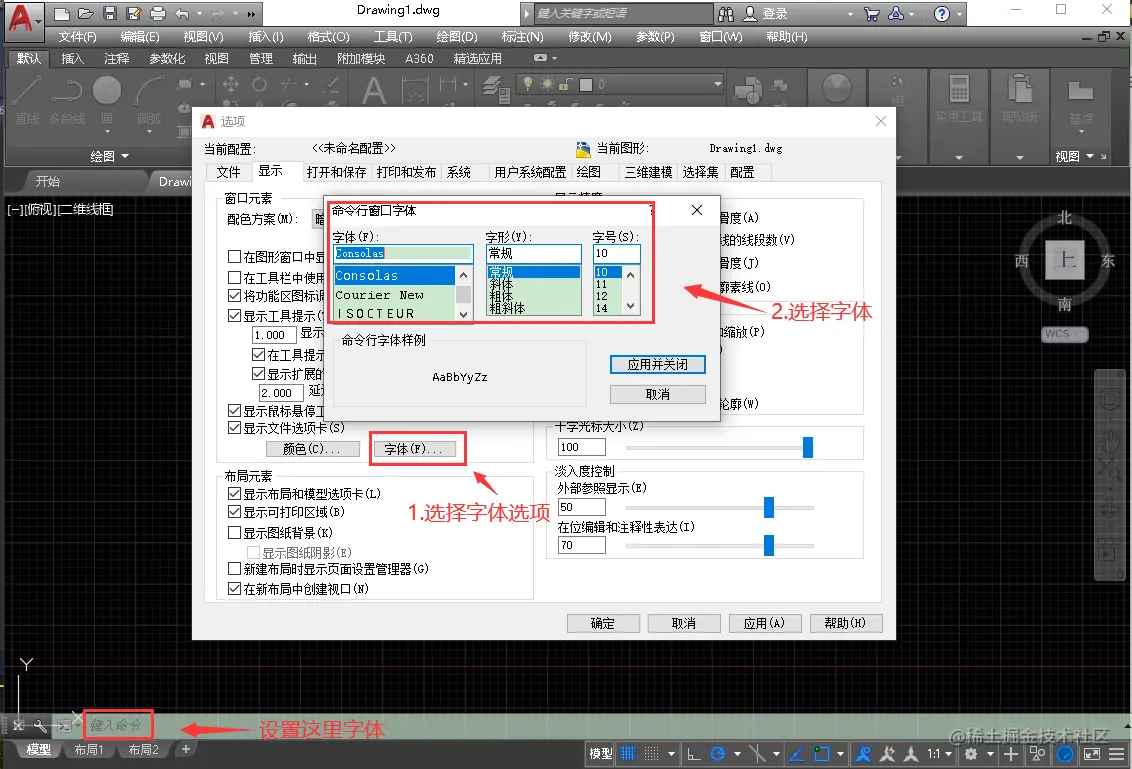

7.设置命令行字体

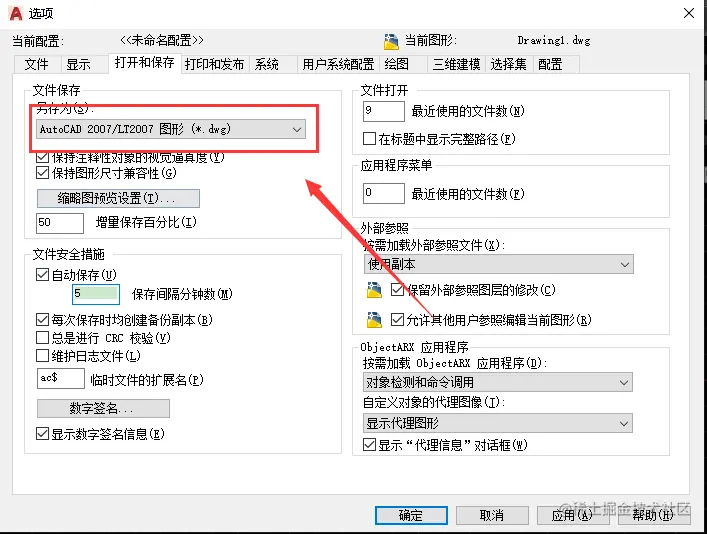

8.设置文件另存为格式

CAD高版本能兼容低版本，低版本打开不了高版本，一般设置2007或2013版本

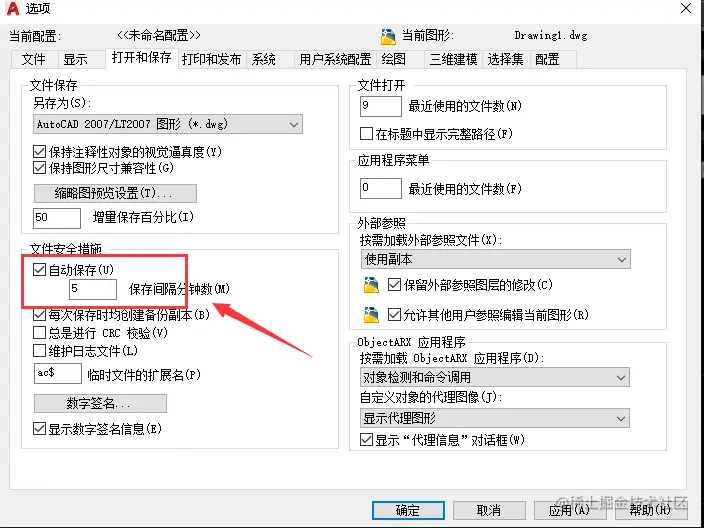

9.设置自动保存时间


10.设置硬件加速

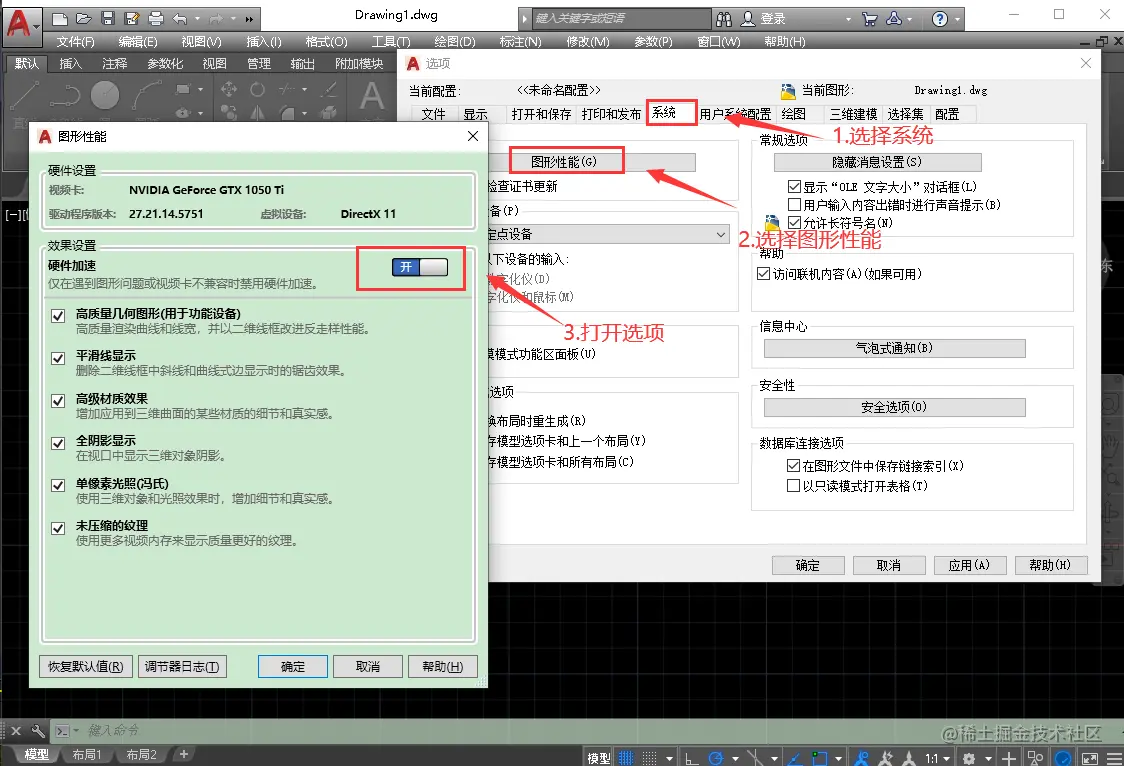

如果电脑配置高，可以打开硬件加速 image.png

11.设置绘图


12.设置选择集

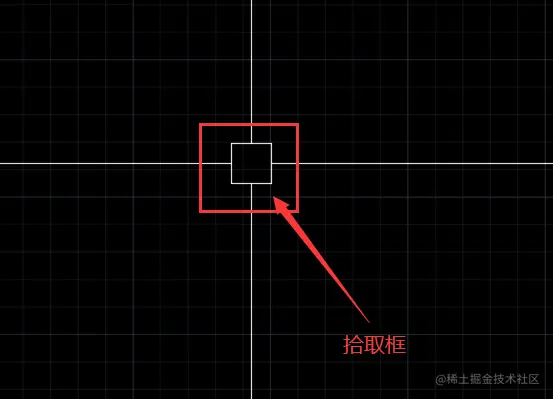

image.png 设置拾取框大小

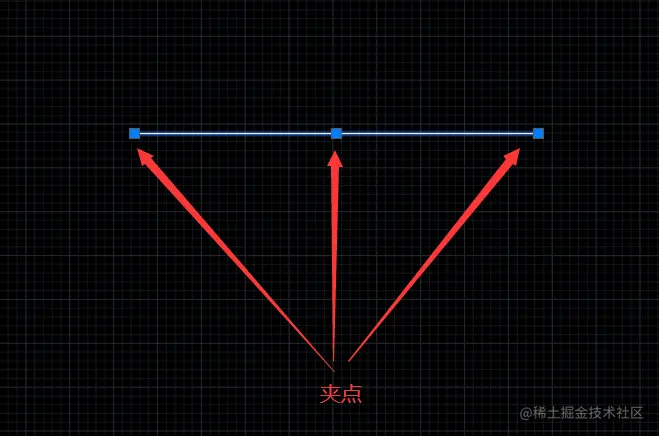

设置夹点尺寸


13.设置图形单位

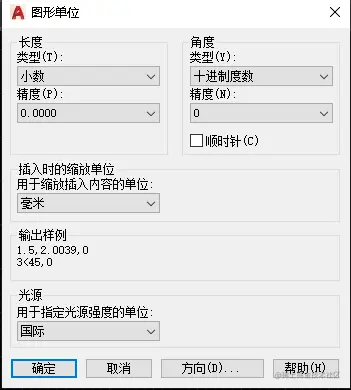

命令：UN（UNITS）

image.png 类型：小数
精度：0.00
单位：毫米

14.图形栅格

启动、关闭图形栅格快捷键：F7

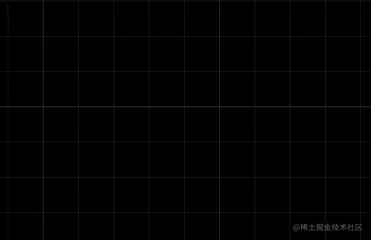

启动、关闭捕捉图形栅格快捷键：F9 image.png 一格一格的就是图形栅格

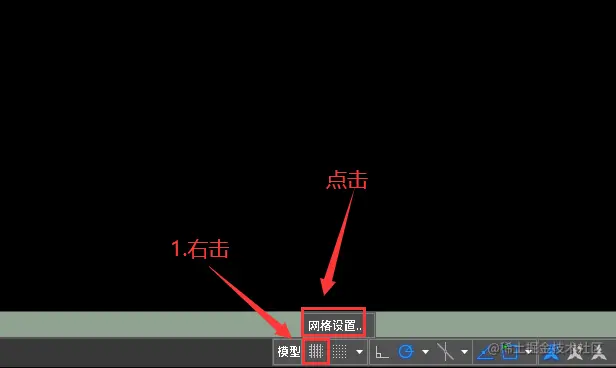

进入图形栅格设置

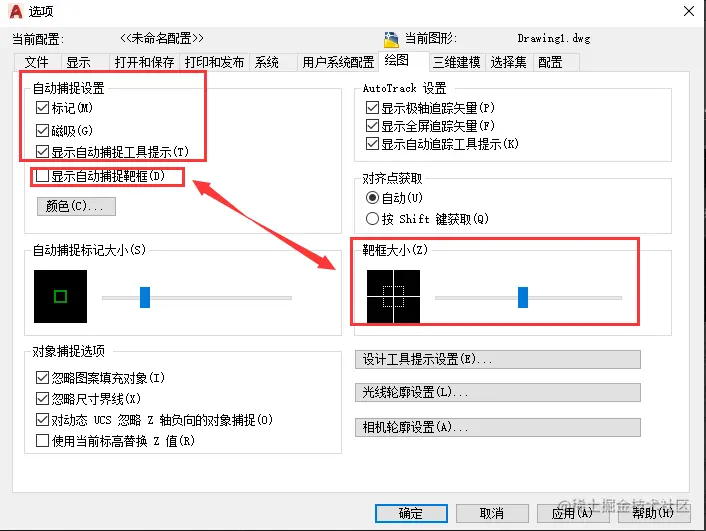

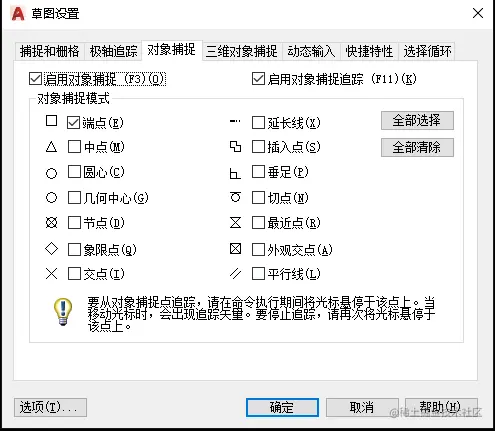

15.对象捕捉

启动、关闭对象捕捉快捷键：F3
