PXE

什么是PXE

PXE 是由 Intel 公司开发的网络引导技术，工作在 Client/Server 模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或者整个操作系统。

PXE 严格来说并不是一种安装方式，而是一种引导的方式。进行 PXE 安装的必要条件是要安装的计算机中包含一个 PXE 支持的网卡（NIC），即网卡中必须要有 PXE Client。PXE （Pre-boot Execution Environment）协议使计算机可以通过网络启动。

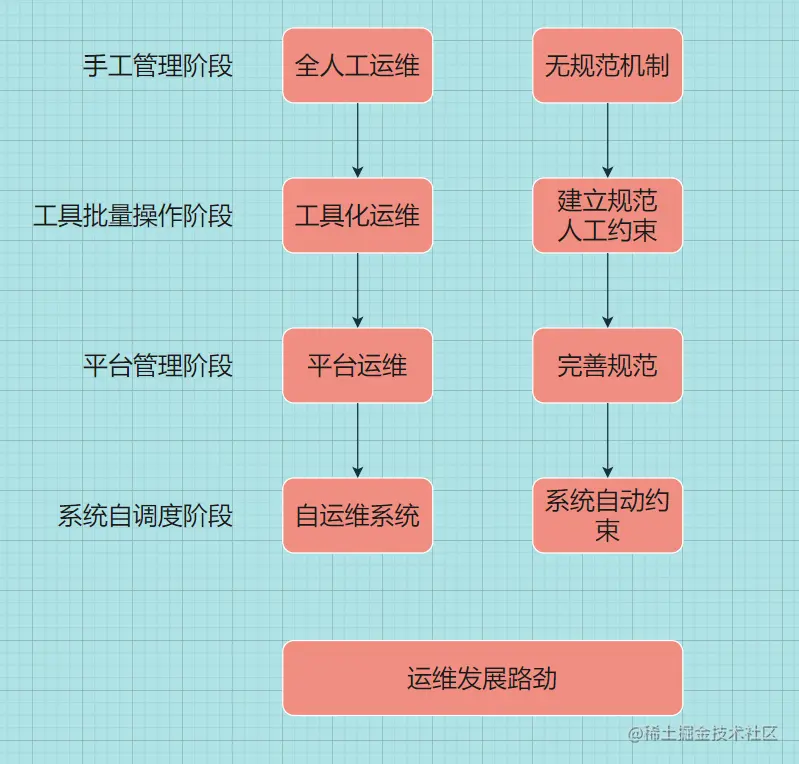

运维历程


系统装机的引导方式

1. 硬盘
2. 光驱
3. 网络

PXE批量部署的优点

自动化：安装系统、配置各种服务
规模化：同时装配多台服务器
远程实现：不需要光盘、U盘等安装介质
isoutra工具：可以去批量生产U盘

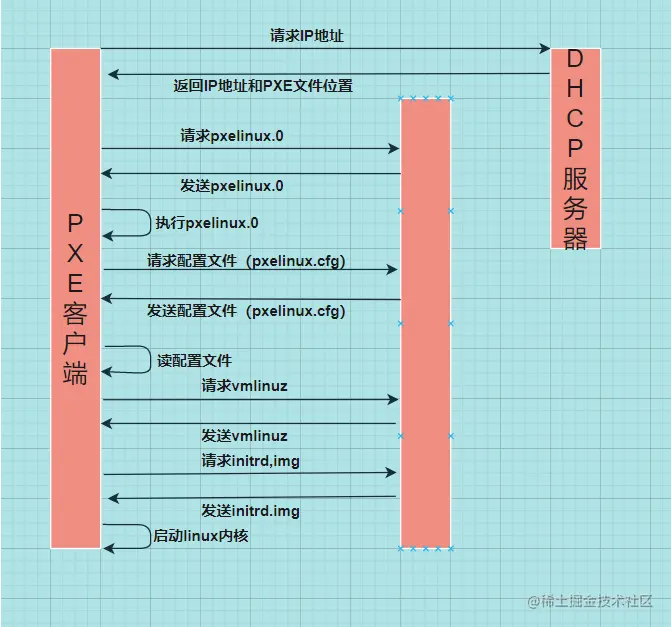

PXE的实现过程

  1. 网卡需要查找相关的dhcp服务器（获取地址时间）

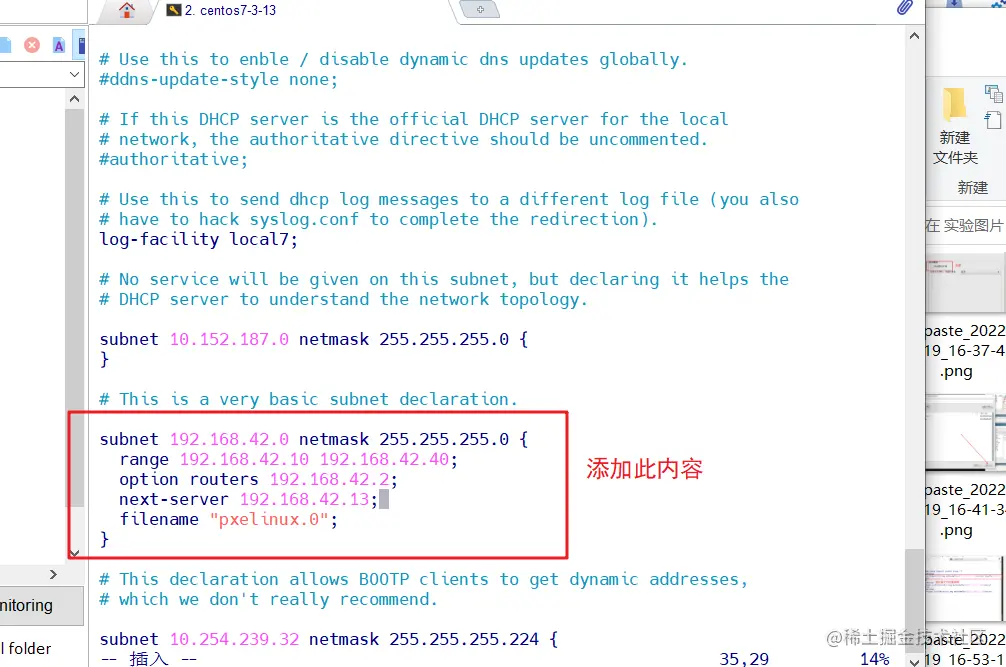

  2. 找到后dhcp服务器提供ip地址，和引导程序（boot loader）的地址 还提供给客户机TFTPserver地址（dhcp本身不提供tftp服务）
  3. 网卡使用tftp客户端吧引导程序加载到内存中来
  4. bios执行引导程序
  5. 引导程序会去TFTP去查找配置文件
  6. 根据配置文件去引导安装系统
  7. 系统安装过程

image.png linux网卡中自带DHCP功能和TFTP功能

为什么用tftp（简单文本传输协议）？

  • 是因为网卡自带tftp功能，网卡支持tftp功能
  • 只能传输小型的文件
  • 所以在配置PXE时候还需要安装一个FTP，用户传输大文件

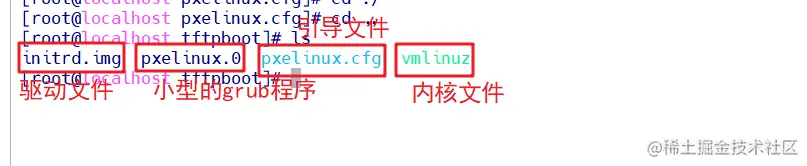

PXE安装系统四大文件

initrd.img：驱动文件
vmlinuz：内核文件
pxelinux.cfg/default：引导文件
pxelinux.0：小型的grub程序

PXE的单机装系统

linux

光驱加载linux镜像去安装操作系统，光驱里面有个小型的linux操作系统，将操作系统安装进自己的硬盘中

linux安装光盘的安装相关文件

在系统光盘的isolinux目录下有和安装相关的文件

  • boot.cat: 相当于grub的第一阶段
  • isolinux.bin：光盘引导程序，在mkisofs的选项中需要明确给出文件路径，这个文件属于SYSLINUX项目
  • isolinux.cfg：启动菜单的配置文件，当光盘启动后（即运行isolinux.bin），会自动去找isolinux.cfg文件
  • vesamenu.c32：是光盘启动后的启动菜单图形界面，也属于SYSLINUX项目，menu.c32提供纯文本的菜单
  • memtest：内存检测程序
  • splash.png：光盘启动菜单界面的背景图
  • vmlinuz：是内核映像
  • initrd.img：ramfs文件（精简版的linux系统，文件系统驱动等）

windows

  1. PE的操作系统是外来的设备上操作系统，进入到外来的操作系统后，将自己想要安装的操作系统类型，安装进硬盘
  2. 光驱挂载通过FTP将sr0光驱共享给另一台主机。第二台主机加载光盘，光盘将这个小型的操作系统给装机

PXE实验

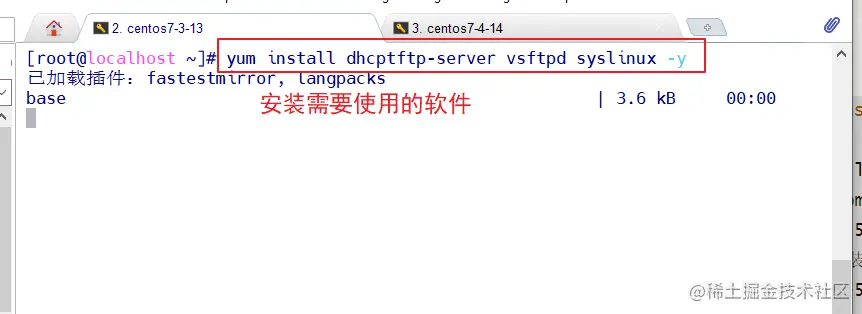

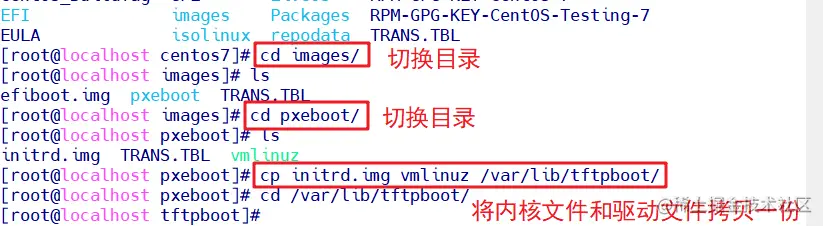

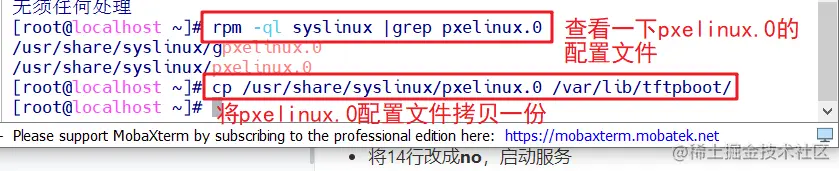

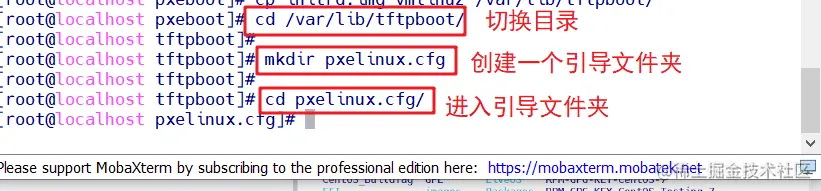

需要将四大文件全部放在 /var/lib/tftpboot/ 中

因为PEX远程需要从TFTP远程服务器站点下载四大文件，去安装机器，所以TFTP站点里面需要有四个文件

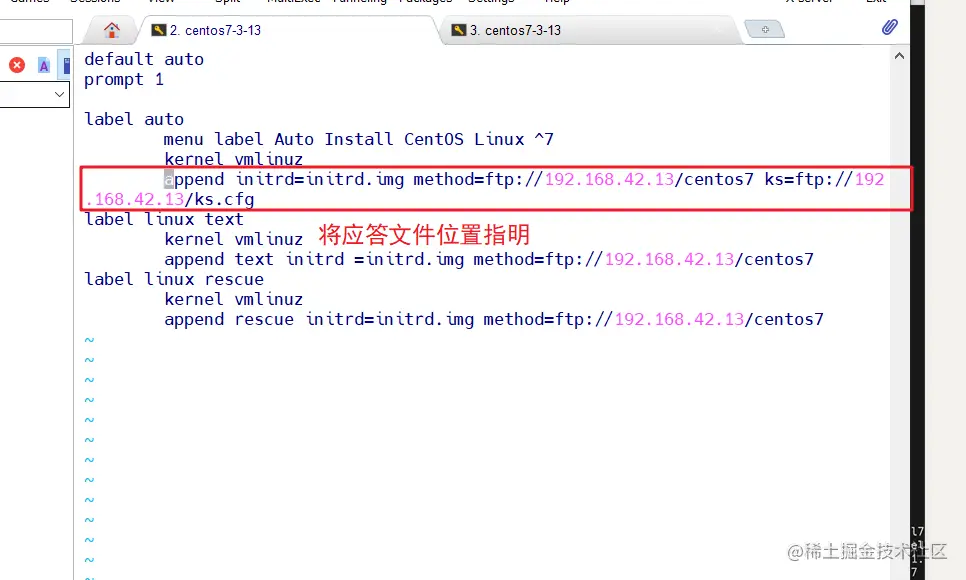

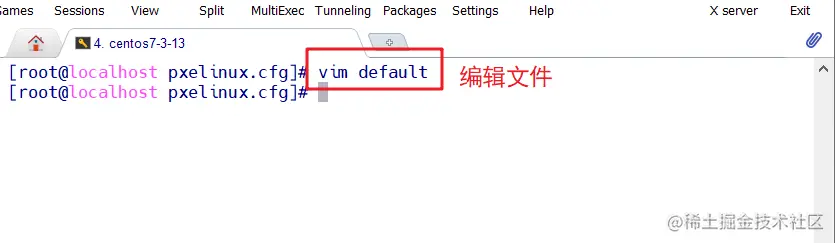

pxelinux.cfg引导文件，需要去创建，引导文件的名字默认是default，default需要自己去手写配置文件

实验环境

服务端：192.168.42.13 客户端：win10

操作

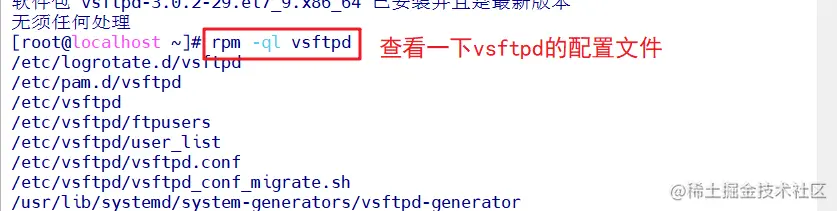

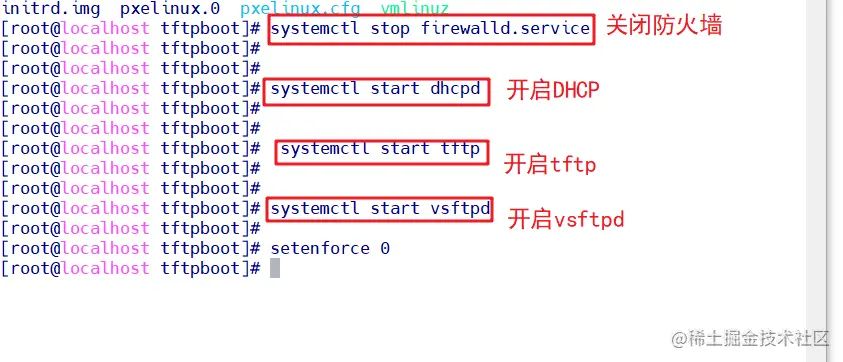

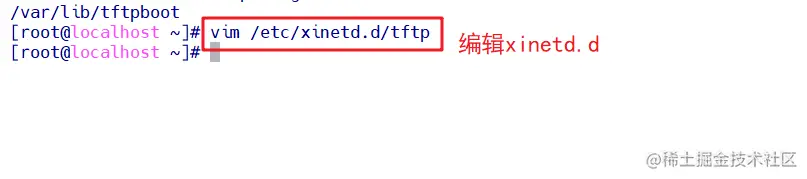

  • 将14行改成no，启动服务

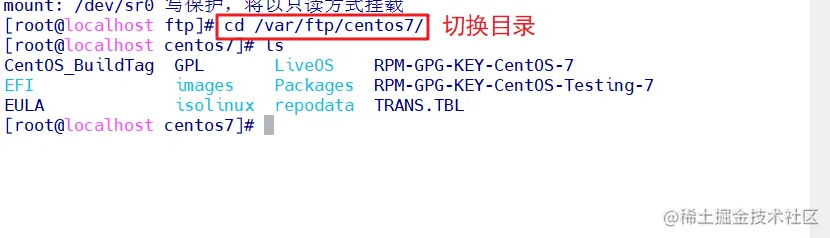

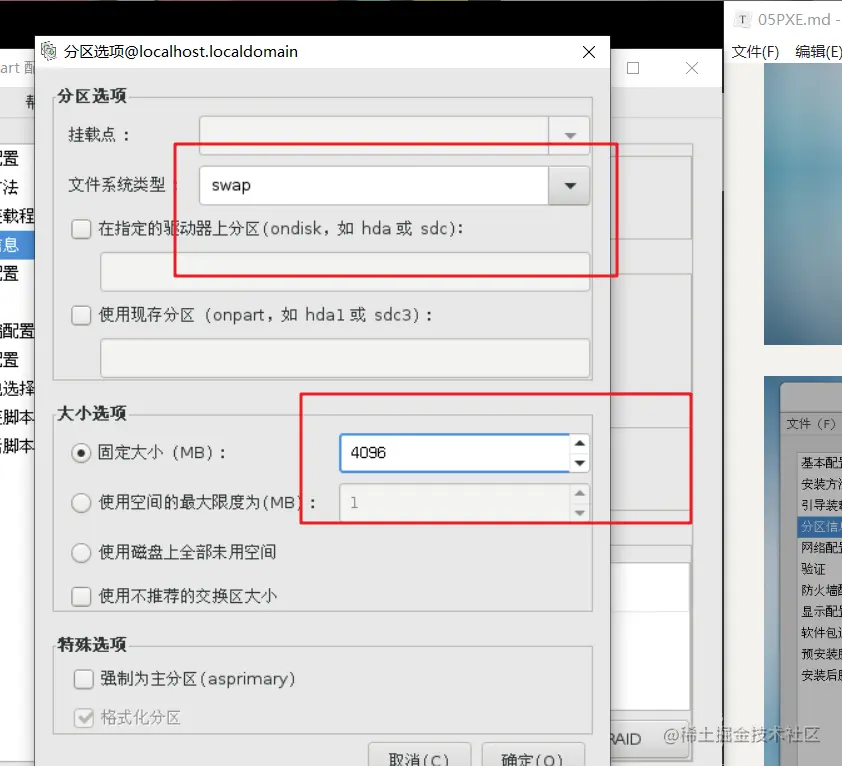

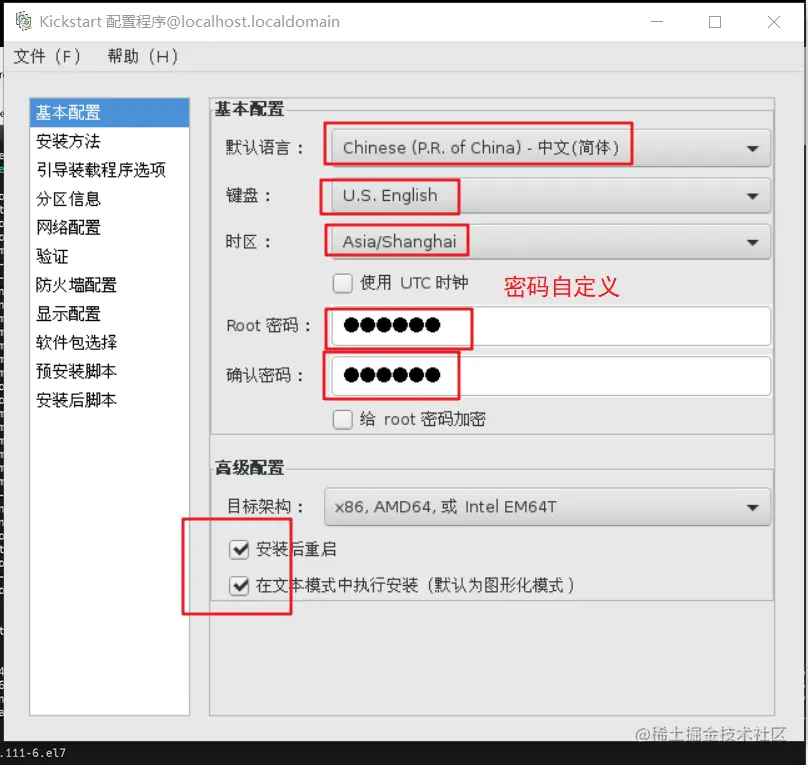

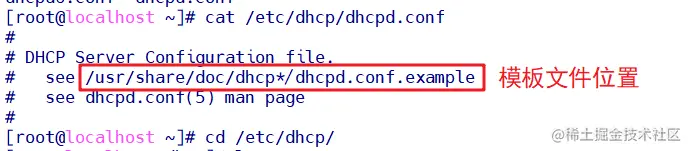

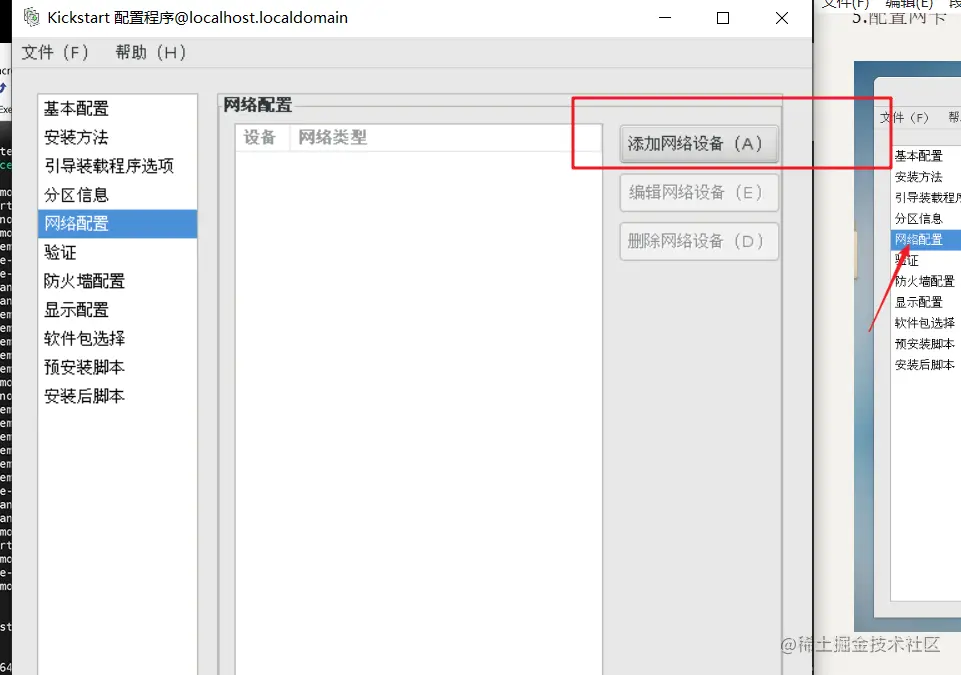

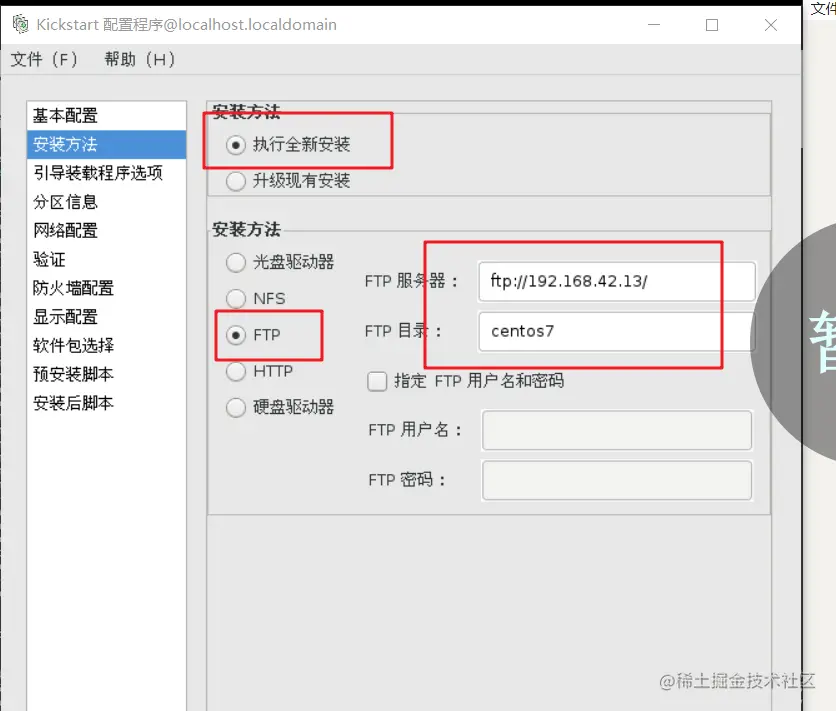

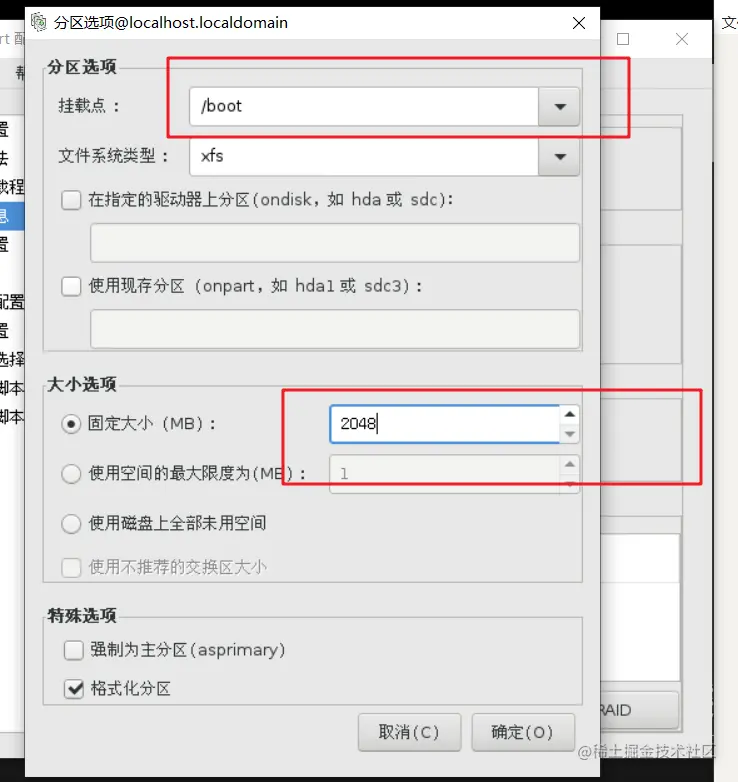

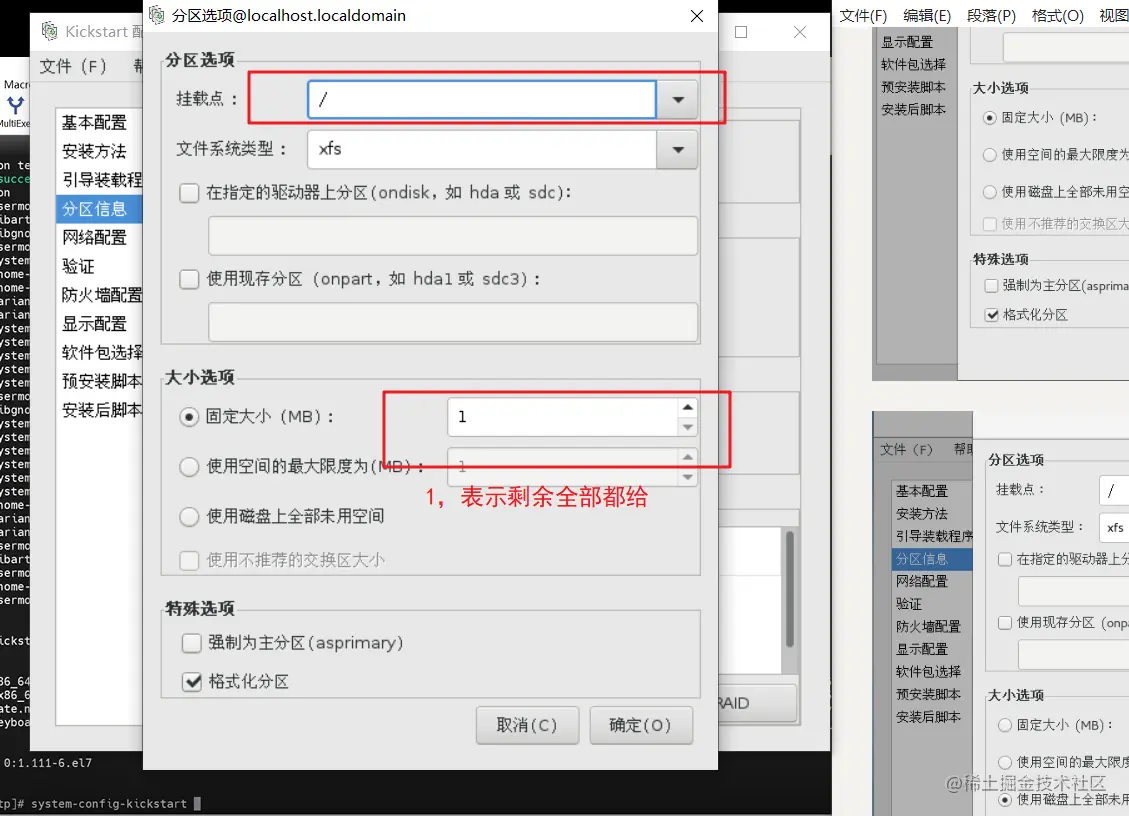

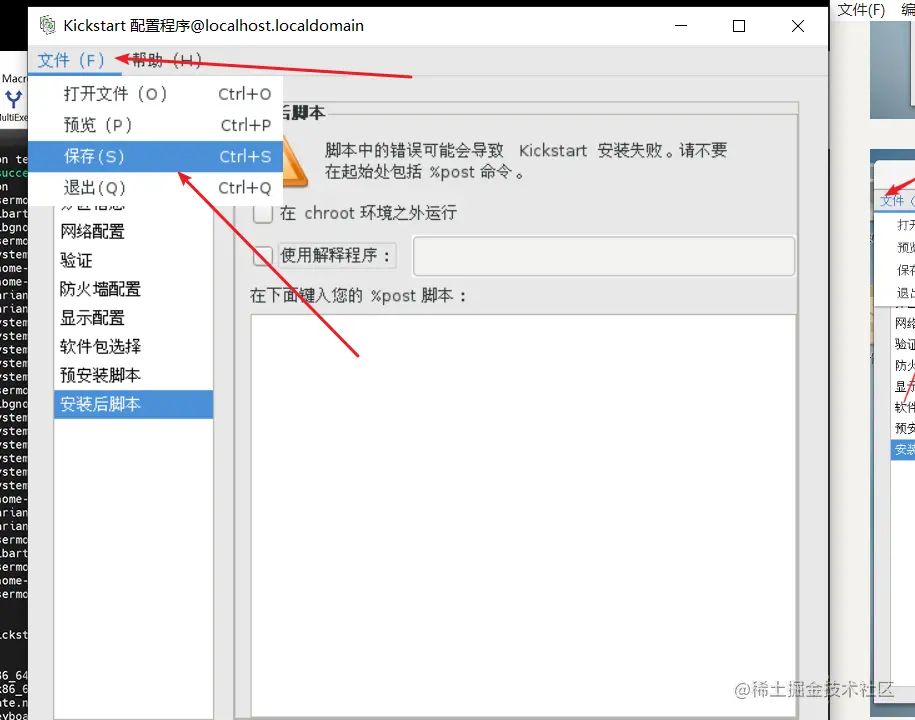

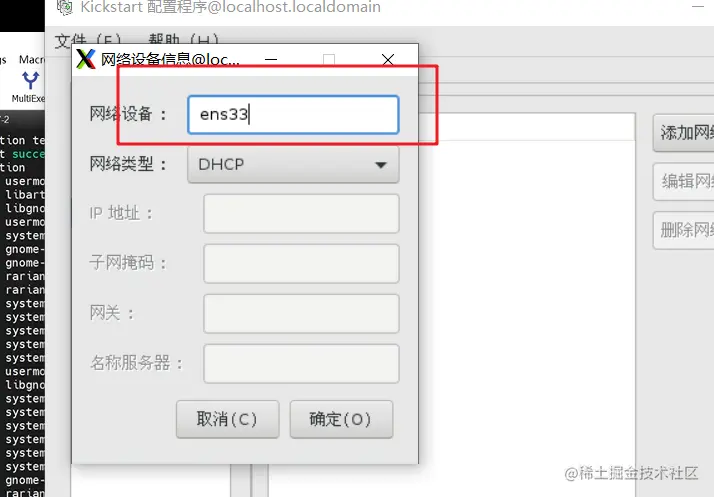

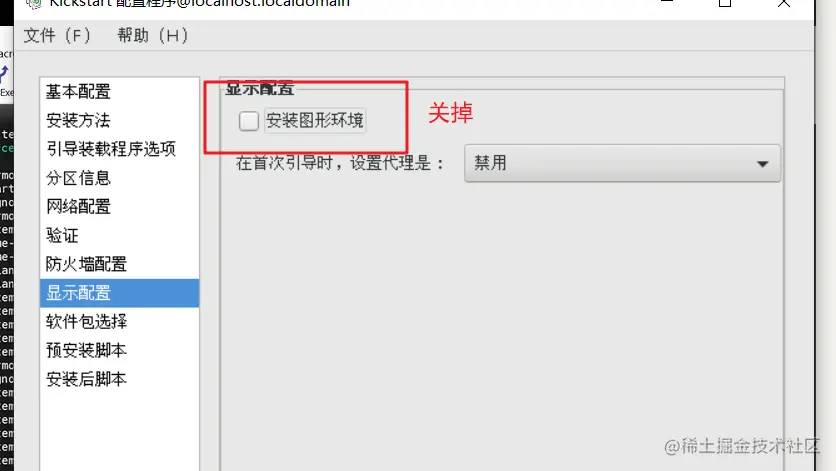

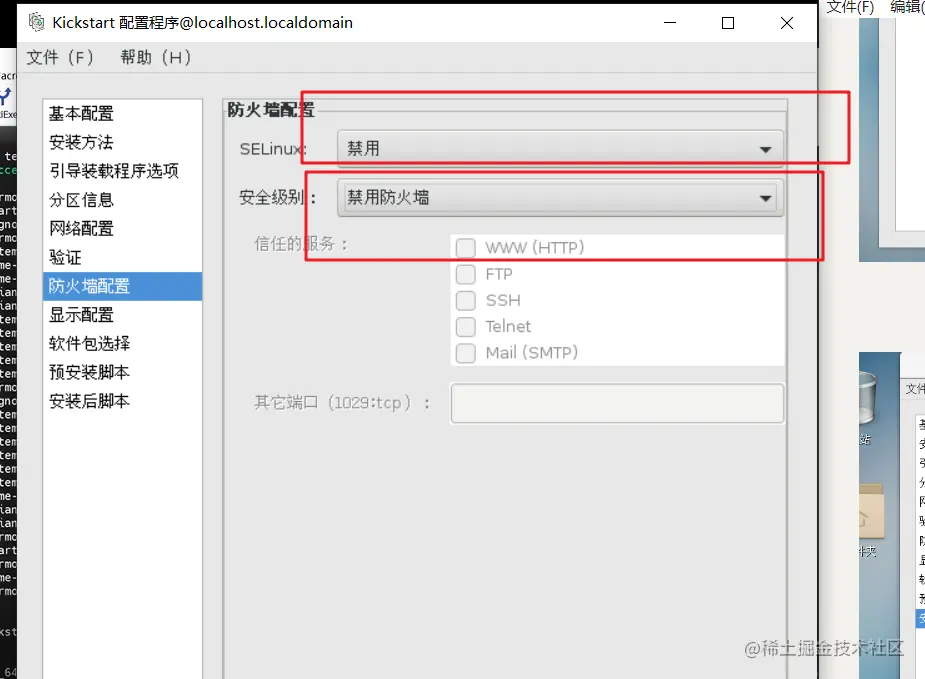

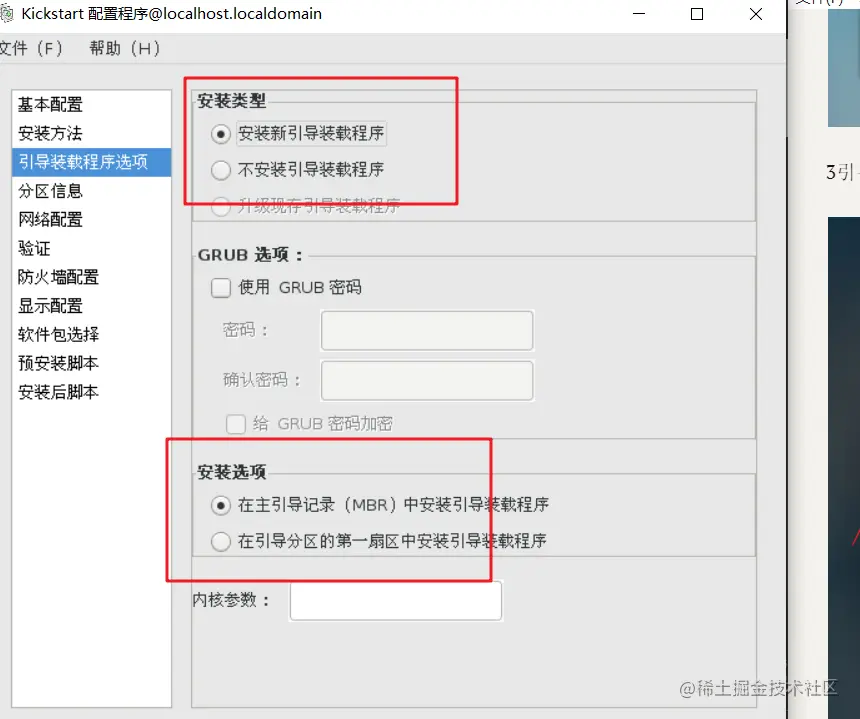

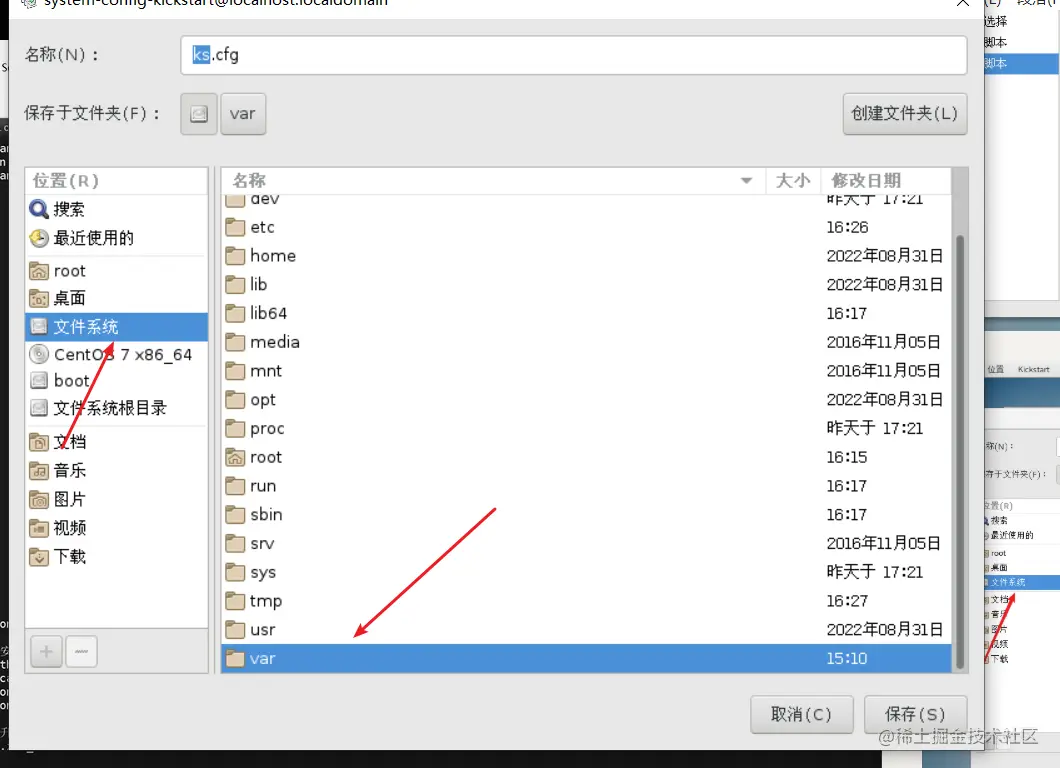

image.png 执行system-config-kickstart 会出现一个kickstart，按照步骤配置

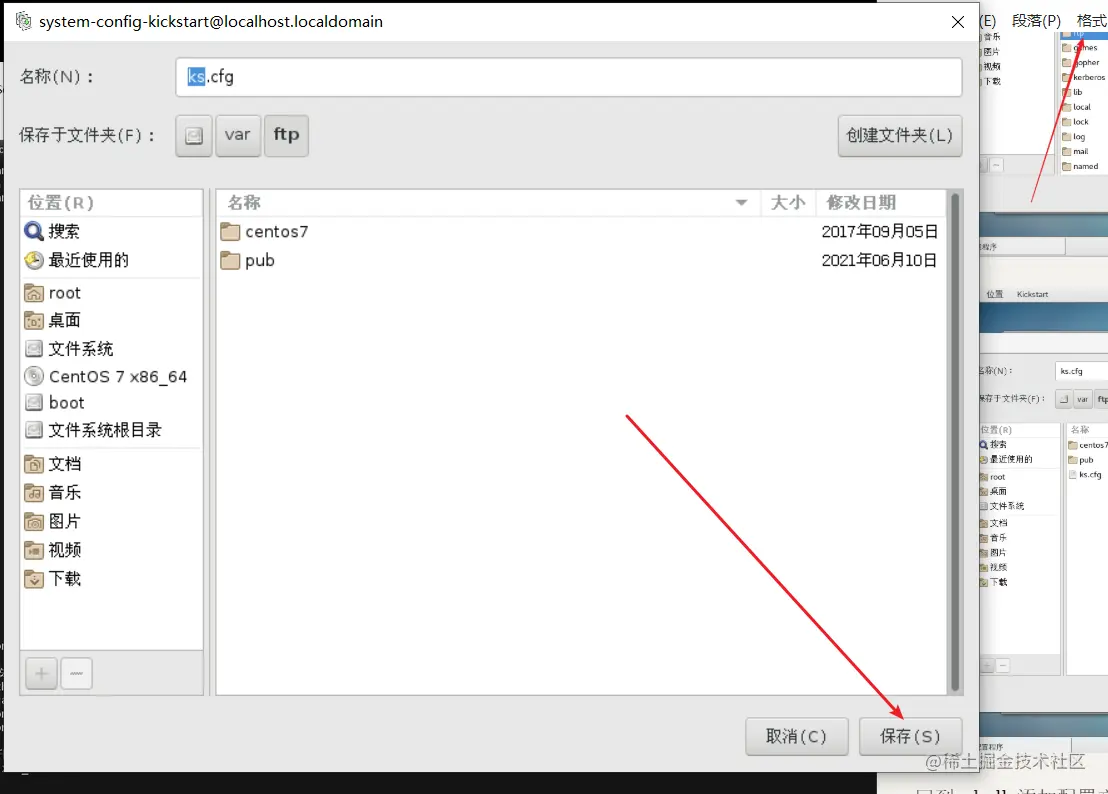

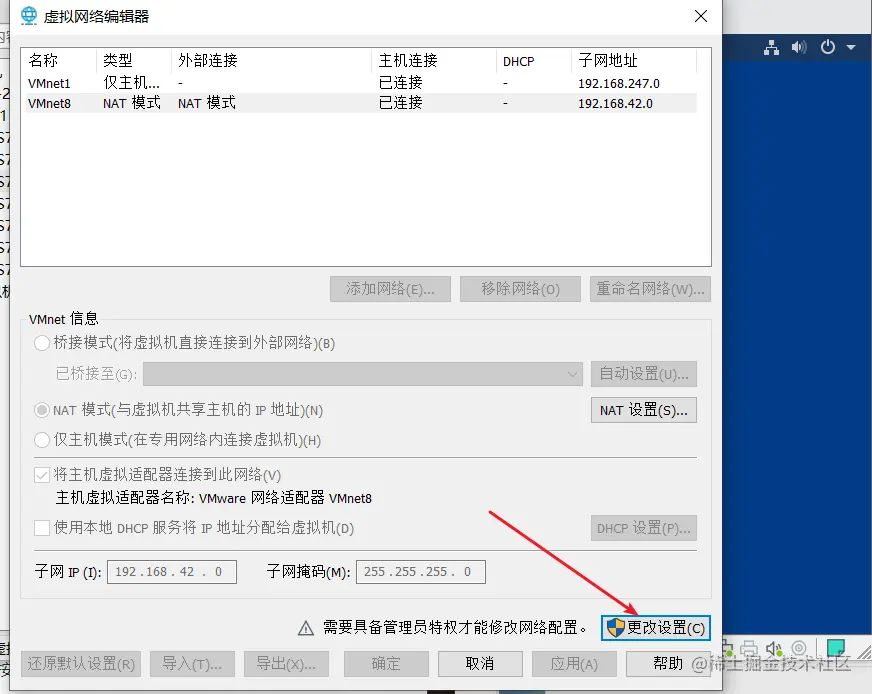

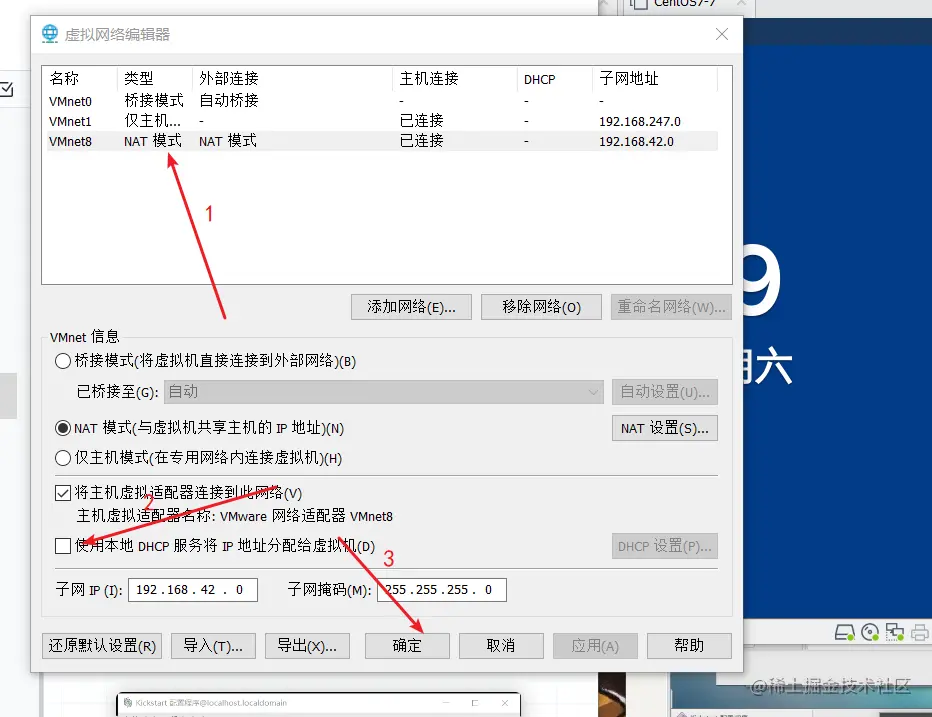

Snipaste_2022-10-19_16-41-34.png 新建一个虚拟机，打开虚拟网络编辑器，将


image.png 关掉DHCP自动分配ip地址，安装好虚拟机 等待连接PXE等，这一步也可以检测配置PXE时的服务有没有配置成功

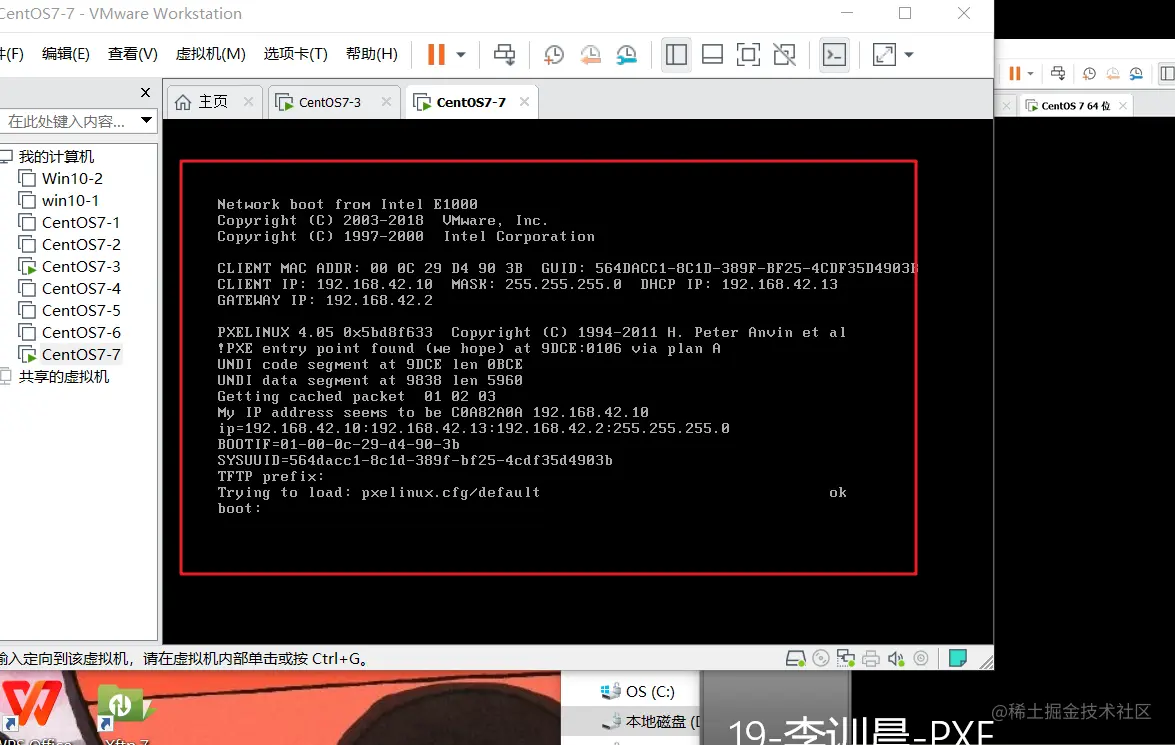

Snipaste_2022-10-19_22-27-15.png 将鼠标点进去，按回车键

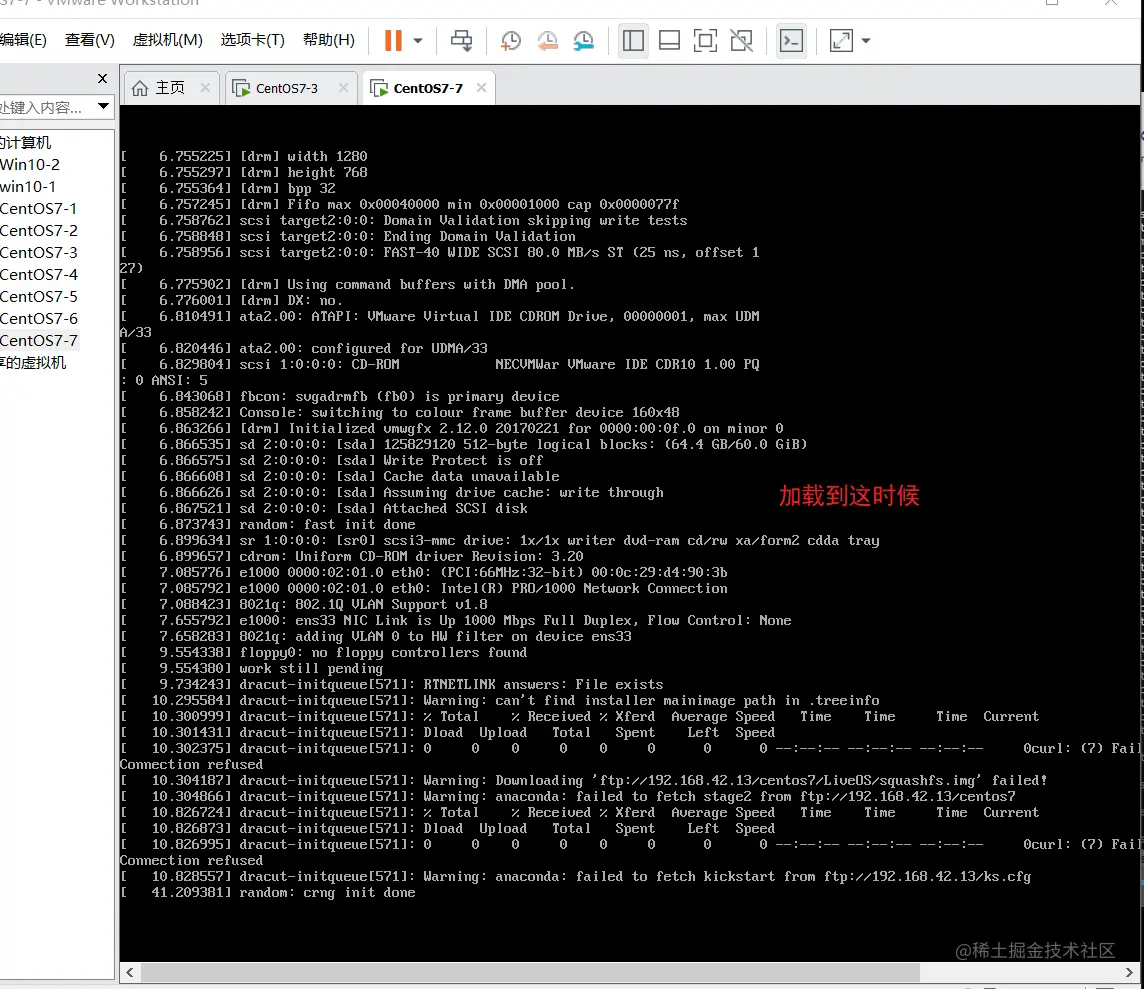

Snipaste_2022-10-19_22-29-01.png 说明配置成功，等他安装好就可以
