Linux网络服务——PXE网络批量装机与Kickstart无人值守安装系统安装介绍系统装机的三种引导方式 1.硬盘

系统安装介绍

系统装机的三种引导方式

1.硬盘

2.光驱（u盘）

3.网络

系统安装过程

加载boot loader
加载启动安装菜单
加载内核和initrd系统
加载根系统
运行anaconda的安装向导

PXE介绍

什么是PXE

PXE 的全称是 preboot execute environment它其实是Intel在很久以前提出来的一项用于通过网络来引导系统的标准。允许客户机通过网络从远程服务器上下载引导镜像，并加载安装文件或者整个操作系统。

pxe是通过网卡引导启动。

服务优点

规模化：同时装配多台服务器，无需每一台单独安装操作系统；
自动化：实现服务器的自动安装及自动配置各种服务；
远程实现：不需要光盘、U盘等安装介质，方便快捷的同时又可以保障服务器安全。

搭建PXE网络体系所需条件

客户机

客户机的网卡要支持PXE协议（集成BOOTROM芯片）。
网卡自带DHCP服务和TFTP服务。
主板支持网络引导。有一些需在BIOS设置中允许从 Network 或 LAN 启动即可。

服务端

配置 DHCP 服务器：为客户机自动分配地址、指定引导文件位置（指明TFTP服务器地址）。
服务器要开启 TFTP 服务（简单文件传输协议）：用来提供系统内核和引导镜像文件的下载。
安装软件包syslinux ：提供PXE引导程序。
服务器提供FTP服务（或http）：提供安装源（例如镜像文件系统等）。

PXE装机需要的四大文件

pxelinux.0：引导程序。（来自syslinux程序）
default：引导程序的配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
initrd.img：系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

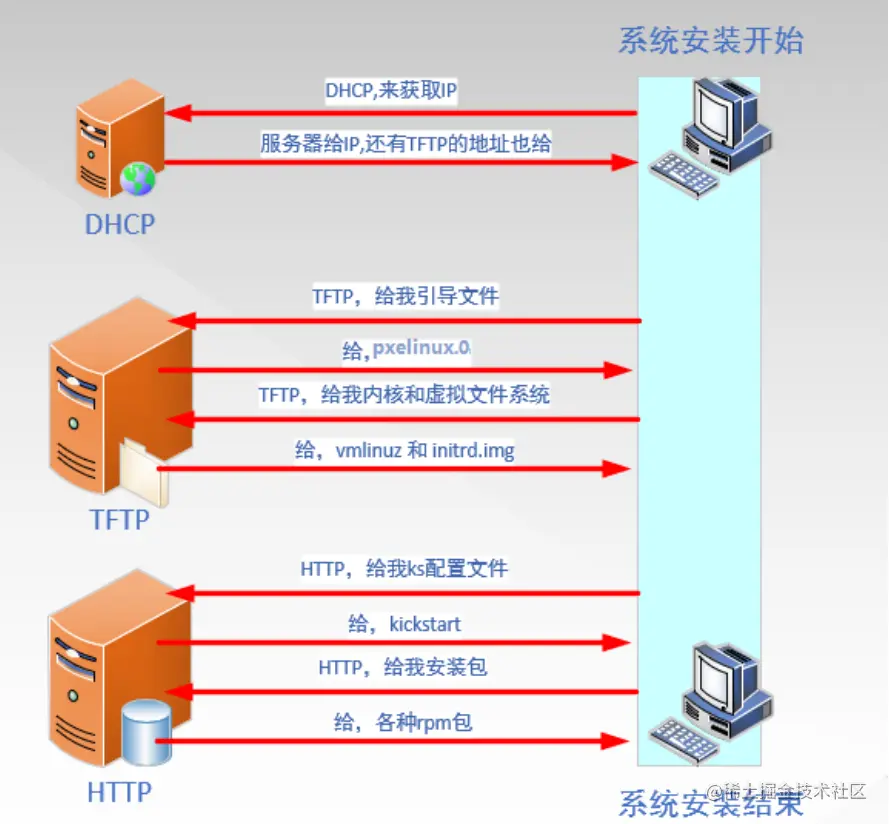

如何实现PXE

客户机的网卡查找相关的dhcp服务器（获取地址和时间）。
DHCP服务器给客户机分配IP地址和引导程序（boot loader）的地址，同时通过offer报文把TFTP服务器的地址发给客户机。
TFTP服务器把引导文件（pxelinux.0）传给客户机。
客户机将引导程序加载到内存中来。
引导程序去TFTP服务器中查找配置文件，服务器将配置文件传给客户机。（配置文件中指定客户机使用ftp方式连接服务器获取系统镜像文件）
服务端安装并启动vsftpd服务，客户机使用ftp服务获取系统镜像文件。

搭建过程中服务详解

PXE 远程安装服务器集成了 CentOS 7 安装源、TFTP 服务、DHCP 服务，能够向客户机裸机发送 PXE 引导程序、Linux 内核、启动菜单等数据，以及提供安装文件。

TFTP服务

TFTP（简单文件传输协议）： 内核和引导文件

是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。
TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。
自带的站点：/var/lib/tftpboot

DHCP服务

DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

vsftp：安装系统镜像文件获取方式

可以使用http、ftp等方式，ftp文件传输的一种，vsftpd是提供ftp服务的软件之一。

syslinux

syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间，并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后，sysLinux启动盘就可以引导各种基于DOS的工具，以及MS-DOS/Windows或者任何其它操作系统。

安装syslinux程序后，可获得 pxelinux.0 文件。

实验：PXE网络装机操作过程

1.安装软件包

 [root@localhost ~]# yum install dhcp tftp-server.x86_64 vsftpd syslinux -y

2.配置DHCP服务器，分配IP地址，指明tftp服务器的地址

[root@localhost network-scripts]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example  /etc/dhcp/dhcpd.conf
[root@localhost network-scripts]# vim /etc/dhcp/dhcpd.conf

---------------
# This is a very basic subnet declaration.

subnet 192.168.10.0 netmask 255.255.255.0 {
  range 192.168.10.10 192.168.10.40;
  option routers 192.168.10.2;
  next-server 192.168.10.100;
  filename "pxelinux.0";
}
--------------

[root@localhost network-scripts]# rpm -ql tftp-server

3.修改TFTP服务配置文件/etc/xinetd.d/tftp，将服务开启

[root@localhost network-scripts]# vim /etc/xinetd.d/tftp
--------------
disable                 = no
--------------

4.将光盘挂载到/var/ftp的子目录centos7下，并将文件先拷入/var/lib/tftpboot/ 目录中

 [root@localhost ~]# mount /dev/sr0 /mnt/
 mount: /dev/sr0 写保护，将以只读方式挂载
 [root@localhost ~]# cd /var/lib/tftpboot/
 [root@localhost tftpboot]# cd centos7
 [root@localhost tftpboot]# cp /mnt/isolinux/initrd.img /mnt/isolinux/vmlinuz .
 [root@localhost tftpboot]# rpm -ql syslinux |grep pxelinux.0
 [root@localhost tftpboot]# cp /usr/share/syslinux/pxelinux.0 .

5.在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在pxelinux.cfg目录下编写引导程序的配置文件default

 [root@localhost tftpboot]# mkdir pxelinux.cfg
 [root@localhost tftpboot]# cd pxelinux.cfg/

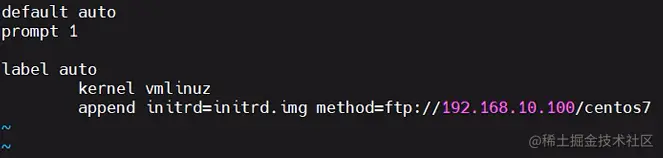

 [root@localhost pxelinux.cfg]# vim default

 default auto
prompt 1

label auto
        kernel vmlinuz
        append initrd=initrd.img method=ftp://192.168.10.100/centos7
 [root@localhost pxelinux.cfg]# cd /var/ftp/
 [root@localhost ftp]# mkdir centos7
 [root@localhost ftp]# mount /dev/sr0 centos7/

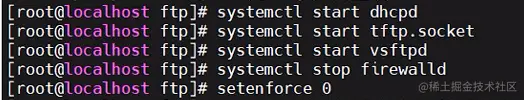

6.关闭防火墙，重启服务

 [root@localhost ftp]# systemctl stop firewalld.service
 [root@localhost ftp]# setenforce 0
 [root@localhost ftp]# systemctl start dhcpd
 [root@localhost ftp]# systemctl start tftp
 [root@localhost ftp]# systemctl start vsftpd
 [root@localhost ftp]# export DISPLAY=192.168.10.1:0.0

7.安装kick并运行

 [root@localhost ftp]# yum install system-config-kickstart.noarch
 [root@localhost ftp]# system-config-kickstart

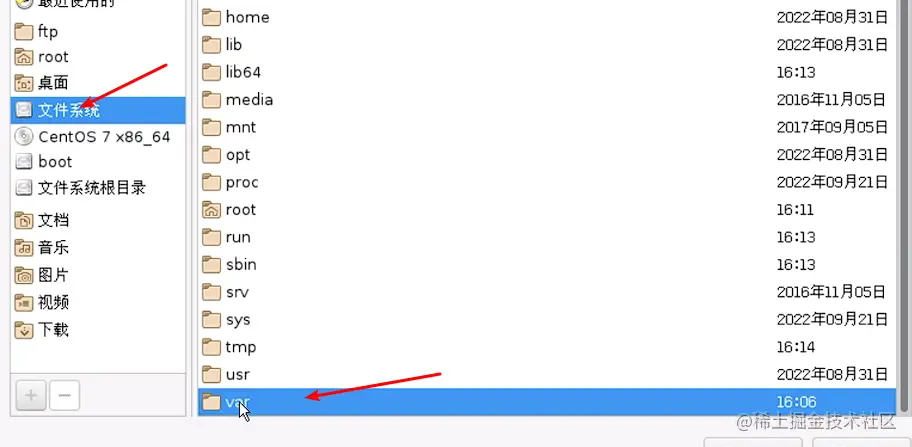

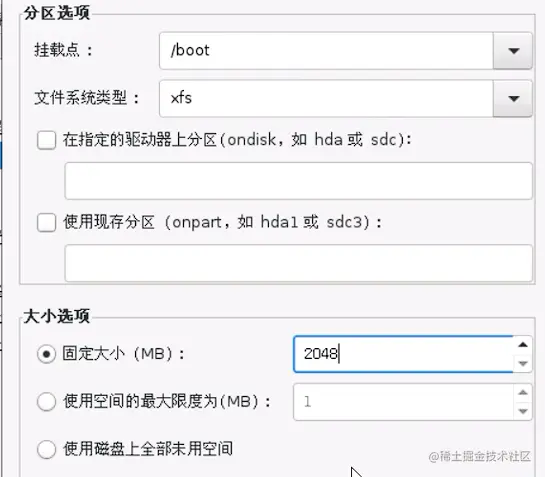

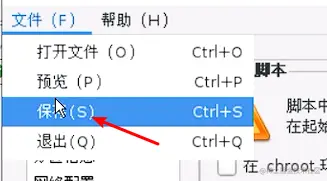

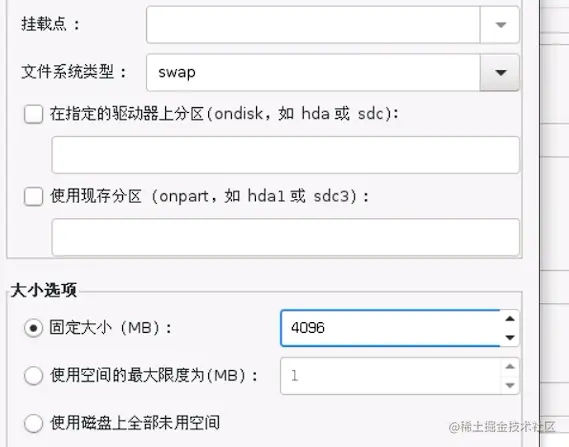

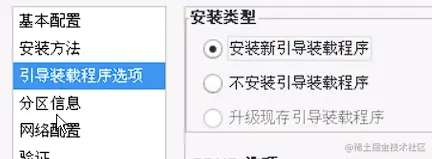

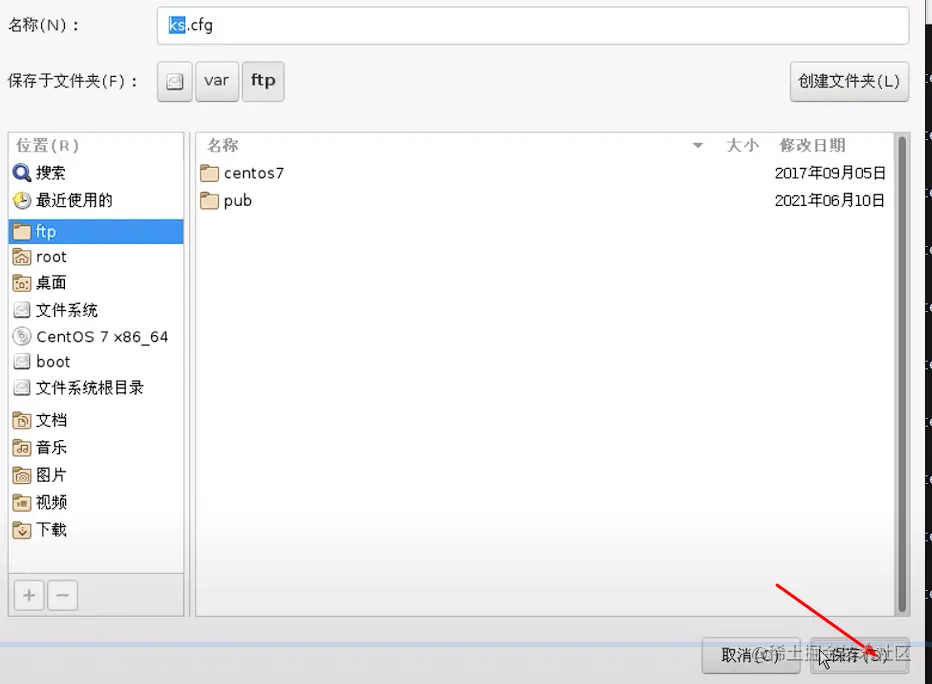

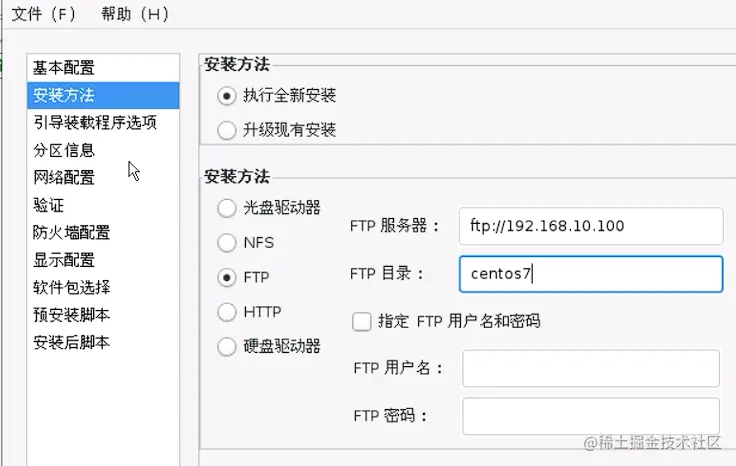

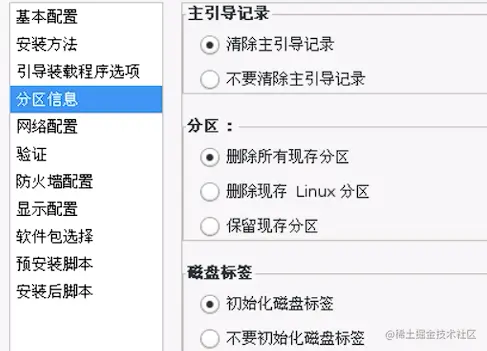

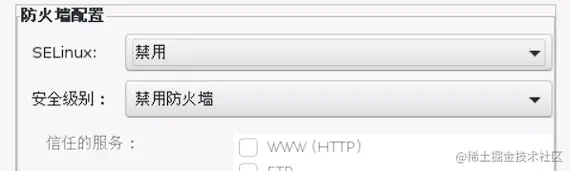

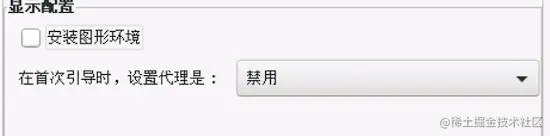

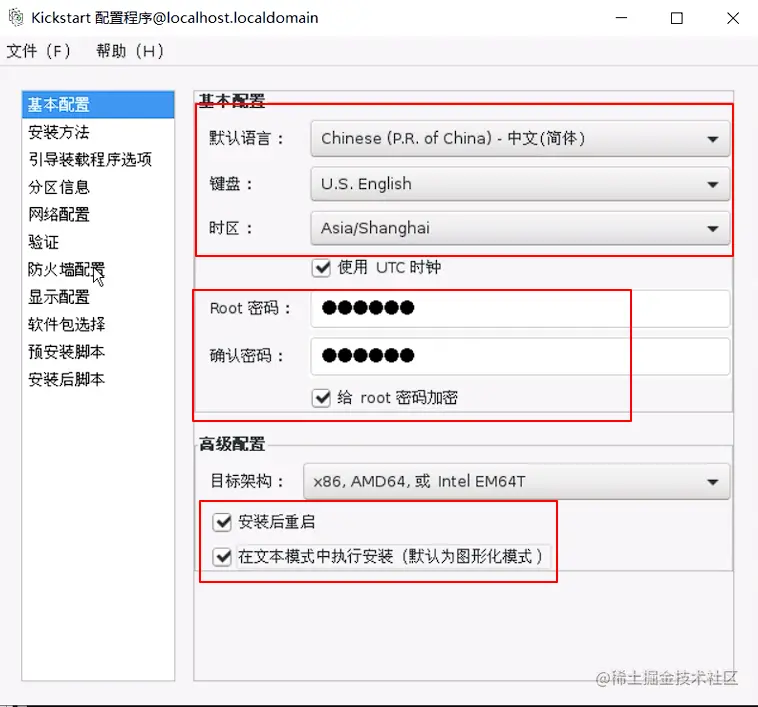

按照下图设置

8.修改配置文件

[root@localhost ftp]# vim /var/lib/tftpboot/pxelinux.cfg/default

label auto
        kernel vmlinuz
        append initrd=initrd.img method=ftp://192.168.10.100/centos7 ks=ftp://192.168.10.100/ks.cfg

9.新建虚拟机，设置为仅主机模式后开启

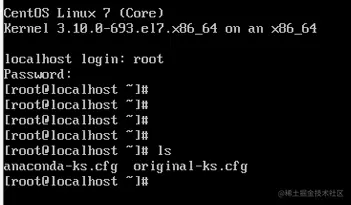

如下界面说明成功，之后等安装完成即可

实验成功
