Vue2关于diff算法源码详解

vivi_潇潇
263 阅读5分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第24天，点击查看活动详情

当响应式数据被修改的时候，触发set方法，执行Dep.notify通知相关的Watcher去调用vm._update()进行更新视图。在update方法中会将新旧的VNode对象进行__patch__，patch的核心就是diff算法。本文将重点讲解Vue2中的diff算法。Vue2的diff算法是全量更新的，在Vue3中是增加了静态标记等优化，这个会在后续进行总结。

传送门：vue2diff算法源码地址

patch

/src/core/vdom/patch.ts

patch是将新老VNode节点进行比对，然后将根据两者的比较结果进行最小单位地修改视图。

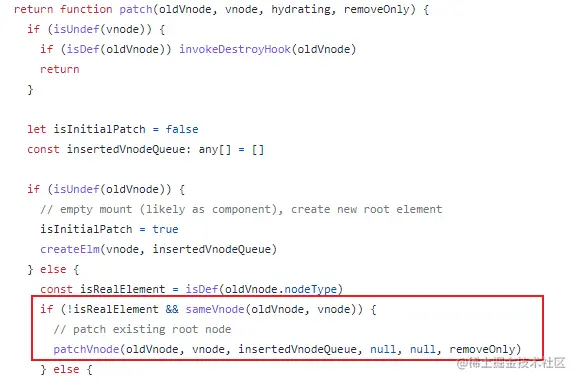

首先先看patch代码的核心部分，其余大家自行查阅源码。 分为两种情况：

  • 当oldValue不存在时，则会创建新节点。
  • 当oldValue已经存在，则会调用sameVnode判断新旧Vnode是否同一节点
    • 如果是同一节点，则进入pathVnode，更新比对过程。
    • 不是同一节点，则直接创建新的节点、更新父占位符节点、删除旧节点。（具体不在本文详解）


sameVnode

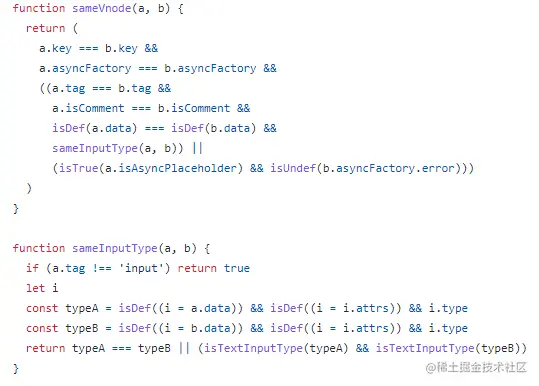

那么如何判断新旧Vnode是否为同一节点呢，可以看看sameVnode方法：

当两个VNode的tag（节点的标签名）、key、isComment（是否为注释节点）都相同， 并且同时定义或未定义data的时候，且如果标签为input则type必须相同时，才可判断这两个VNode则算同一节点。才会进入pathVnode。


pathVnode

我们分段拆解，pathVnode大致有以下步骤：

  • 两个VNode节点相同则直接返回


  • 静态节点处理：如果新旧VNode都是静态的，同时它们的key相同，并且新的VNode是clone或者是标记了v-once属性，那么只需要替换elm以及componentInstance即可，直接跳过更新比对过程。

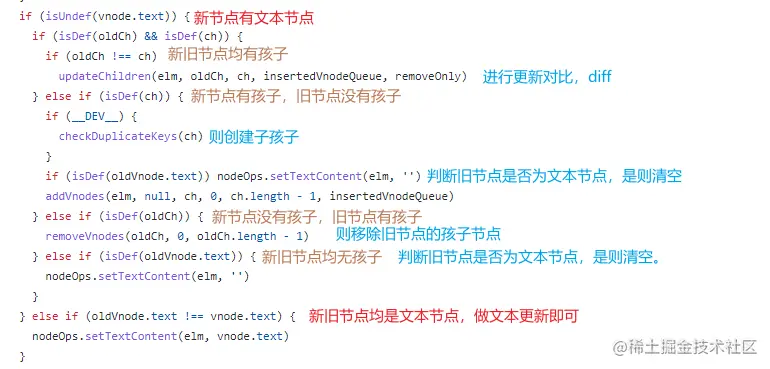

  • 当新节点没有text文本时：

    • 新旧节点均有子节点，则对新旧子节点进行对比，调用updateChildren，也是diff的核心。
    • 如果新节点有子节点，旧节点没有子节点，则判断旧节点是否有文本内容，如果有则清空旧节点的文本内容，再为当前DOM节点创建新增子节点
    • 如果新节点没有子节点，旧节点有子节点，则删除旧节点的子节点。
    • 新旧节点均无子节点，则判断旧节点是否有文本内容，有则清空。

  • 当新老节点都是文本节点时，则判断新旧文本内容是否相同进行文本更新即可。


updateChildren

updateChildren 也就是平常说的diff算法，今天就来一探他的真面目。 在新旧两组节点的左右头尾两侧都有一个变量标记，在遍历过程中这几个变量都会向中间靠拢，当oldStartIdx > oldEndIdx或者newStartIdx > newEndIdx时结束循环。 在遍历中，如果存在key，并且满足sameVnode，会将该DOM节点进行复用，否则则会创建一个新的DOM节点。

首先旧始节点，旧尾节点和新始节点，新尾节点两两对比，一共四种方法。分别为：

  1. 旧始节点（oldStartVnode）与新始节点（newStartVnode）对比
  2. 旧尾节点（oldEndVnode）与新尾节点（newEndVnode）对比
  3. 旧始节点（oldStartVnode）与新尾节点（newEndVnode）对比
  4. 旧尾节点（oldEndVnode）与新始节点（newStartVnode）对比

具体源码分析如下：

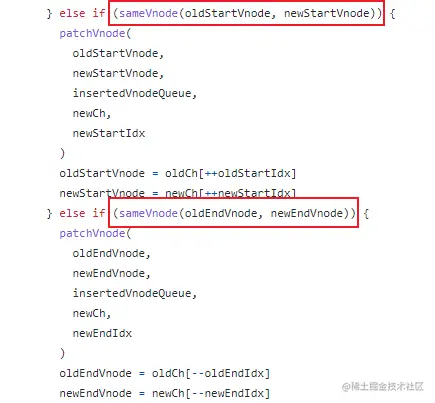

当旧始节点和新始节点(oldStartVnode, newStartVnode)或者旧尾节点和新尾节点(oldEndVnode, newEndVnode)满足sameVnode时，直接将该VNode节点进行patchVnode即可。

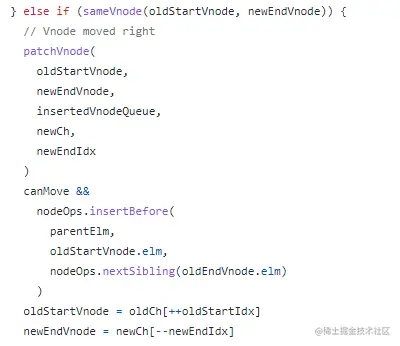

当旧始节点和新尾节点(oldStartVnode,newEndVnode)满足sameVnode，说明oldStartVnode已经跑到了oldEndVnode后面去了，进行patchVnode的同时还需要将真实DOM节点移动到oldEndVnode的后面。

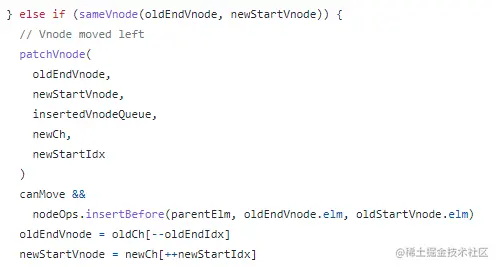

当旧尾节点和新始节点(oldEndVnode,newStartVnode)满足sameVnode，说明oldEndVnode跑到了oldStartVnode的前面，进行patchVnode的同时真实的DOM节点移动到了oldStartVnode的前面。 image.png

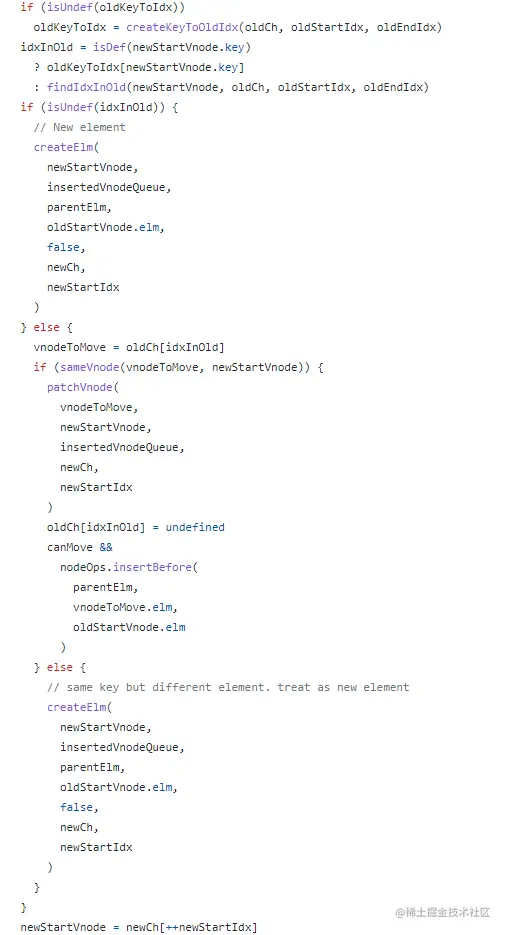

如果以上4种情况都没找到，则从新数组的第一个节点去旧数组中去查找，找到了就进行递归更新，没找到则创建新节点。

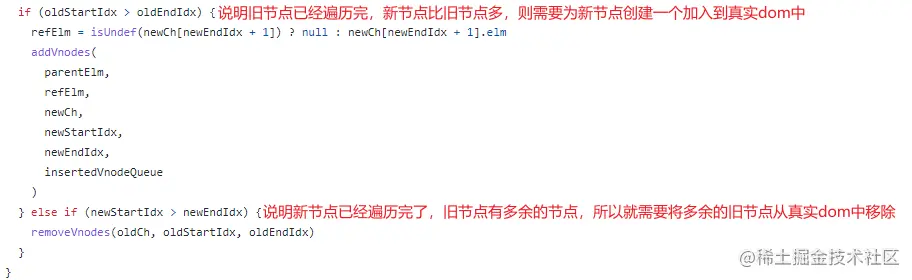

当循环结束，即当旧节点的所有子节点先遍历完(oldStartIdx < oldEndIdx) 或者新节点的所有子节点先遍历完(newStartIdx > newEndIdx)，则会进行以下操作


总结

比对新老两个虚拟DOM，当旧不存在时，则会创建新节点。当旧节点已经存在，则会判断新旧节点是否同一节点。如果是同一节点，则进入pathVnode进行对比。
如果新旧节点相同则直接返回。
如果不同，则判断新旧节点的文本节点。
当新节点没有文本内容时，如果新节点有子节点，旧节点没有子节点，则判断旧节点是否有文本内容，如果有则清空旧节点的文本内容，并新增子节点。如果新节点没有子节点，而旧节点有子节点，则删除旧子节点。如果新旧节点均无孩子，则判断旧节点是否有文本内容，有则清空。新旧节点均有子节点，则对新旧子节点进行对比。
新旧孩子节点对比会先先对旧始节点，旧尾节点和新始节点，新尾节点两两对比，一共四种方法，当旧新节点的开始节点或者新旧节点的为节点为同一节点时，则会进行patchVnode对比。当旧始节点和新尾节点为同一节点时，进行patchVnode对比的同时还需要将真实DOM节点移动到旧尾节点的后面。当旧尾节点和新始节点为同一节点时，进行patchVnode对比的同时真实的DOM节点移动到了旧始节点的前面。
如果以上4种情况都没找到，则从新数组的第一个节点去旧数组中去查找，找到了就进行递归更新，没找到则创建新节点。
当循环结束，当旧节点的所有子节点先遍历完,则为需要将是新增的节点插入到真实DOM节点中去， 当新节点的所有子节点先遍历完，则需要将多余的旧节点从真实的DOM节点中移除。
