FFplay音频同步分析

Loken1
1,072 阅读5分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第24天，点击查看活动详情

本文是讲解当视频时钟设置为主时钟的时候，音视频同步的逻辑。可以通过以下命令设置 视频时钟为主时钟：

ffplay -sync video -i juren-30s.mp4

当视频时钟设置为主时钟的时候，is->av_sync_type 等于 AV_SYNC_VIDEO_MASTER，之前在《FFplay视频同步分析》提到的3处视频同步的代码，全部都会失效，如下：

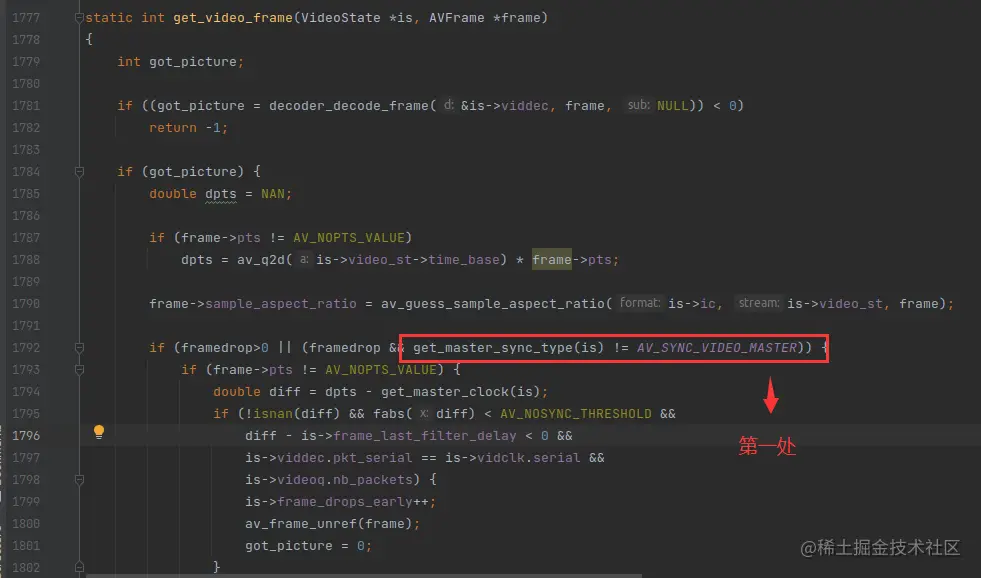

1-1

1-2

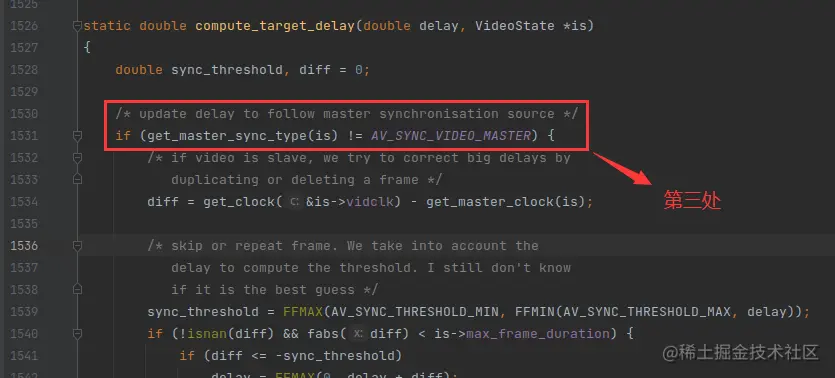

1-3

因此当视频是主时钟的时候，视频流永远不会丢帧，即使视频播放线程卡顿，也不会丢帧。不过如果视频播放线程卡顿，可能会导致某些帧的播放时长缩短。因为一般情况是 0.01s 检查一次，如果卡顿，导致视频播放比预定的时间慢了0.12s，通常一帧的播放时长是0.04s。所以慢了 3 帧，因此这3帧会在0.03s内播放完毕。

当视频时钟设置为主时钟的时候，音频同步的逻辑就会生效，音频同步的逻辑是在 audio_decode_frame() 函数里面的，如下：


1-4

synchronize_audio() 函数就是用来实现音频同步逻辑的。af->frame->nb_samples 代表 AVFrame 原来的样本数，而 wanted_nb_samples 代表 AVFrame 调整之后的样本数，通常会增加样本数或者减少样本数。

synchronize_audio() 函数的重点代码如下：

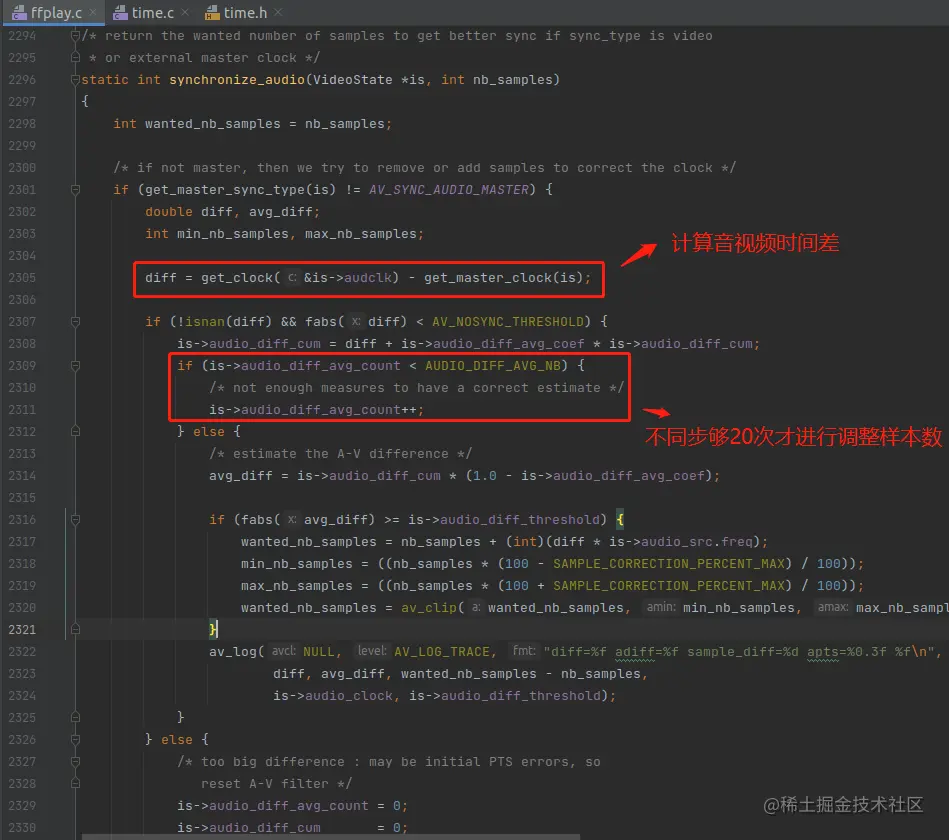

1-5

synchronize_audio() 函数的音频同步算法也是类似的套路，把不同步的程度控制在阈值内。

介绍一下 synchronize_audio() 函数里面的一些变量的作用。

1， AV_NOSYNC_THRESHOLD，这个宏是 10，单位是秒，所以如果差异太大，超过10s，直接不调整样本数，跟之前《FFplay视频同步分析》里面的视频同步逻辑一样，都是超过 10s 不进行同步。

2， AUDIO_DIFF_AVG_NB，这是一个数量值，值为 20，也就是至少要用 21 次的不同步差异，才能预估计算音视频的平均时间差（avg_diff）。

3， is->audio_diff_avg_coef，翻译一下，是指 音频 差异 平均 系数，avg 是平均，coef 是系数，这是一个系数变量，值为 0.79432，计算方式如下：

is->audio_diff_avg_coef  = exp(log(0.01) / AUDIO_DIFF_AVG_NB);

这个公式其实是求 什么样的一个数，连续乘以自身 20 次，就等于 0.01，计算出来是 0.79432。

0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 * 0.79432 = 0.01

audio_diff_avg_coef 系数在后面是用来进行操作权重的。

4， is->audio_diff_cum，差异累加，会不断累加音视频的差异，计算方式如下：

is->audio_diff_cum = diff + is->audio_diff_avg_coef * is->audio_diff_cum;

可以看到，audio_diff_cum 每次累加 diff 之前，之前的累计值都会乘以 audio_diff_avg_coef，这是什么意思呢？

其实这是一种降权的操作，主要作用是让前面的差异权重越来越小，后面的差异权重越来越大。我把 diff 分为 3 次差异讲解。

a_diff 为第一次差异，b_diff 为第二次差异，c_diff 为第三次差异。

is->audio_diff_cum = c_diff * 1 + ((b_diff + (a_diff * 0.79432) ) * 0.79432)

可以看到，最开始的差异 a_diff 乘了两次 0.79 ，所以 a_diff 会变得越来越小，b_diff 乘了一次 0.79432，c_diff 还是原来的 c_diff ，c_diff 的权重最大，是 1。

注意，如果连续 20 次之后，权重就会变成 0.01，

因此，整个累计的逻辑是这样的，假设最新的差异是第 31 次，那第 31 次的差异的权重是 1，而第 21 ~ 30 次差异的权重就是 0.01 ~ 0.79432。而第 0 ~ 20次的权重会比 0.01 还小的。

5， avg_diff，音视频的平均时间差，是用平均时间差来调整样本数的，计算方式如下：

avg_diff = is->audio_diff_cum * (1.0 - is->audio_diff_avg_coef);

1.0 - is->audio_diff_avg_coef 等于 0.20678，我也不知道为什么要乘以 0.20678，后面补充。

6， is->audio_diff_threshold，音频同步阈值，音视频不同步的程度超过这个值，就会进行干预。计算方式如下：

/* since we do not have a precise anough audio FIFO fullness,
    we correct audio sync only if larger than this threshold */
is->audio_diff_threshold = (double)(is->audio_hw_buf_size) / is->audio_tgt.bytes_per_sec;

可以看到，is->audio_hw_buf_size 等于一次回调要取的数据量，所以 audio_diff_threshold 等于音频 sdl_audio_callbacl() 的回调间隔。

注意，音视频同步阈值是一次回调的时间间隔，而不是一帧音频的播放时长。

通常情况，audio_diff_threshold 等于 0.04s。

计算出来 avg_diff 跟 audio_diff_threshold 之后，就可以进行同步操作了。

当音视频的平均时间差大于 音频阈值，就会进行样本数的调整，调整逻辑如下：

if (fabs(avg_diff) >= is->audio_diff_threshold) {
    wanted_nb_samples = nb_samples + (int)(diff * is->audio_src.freq);
    min_nb_samples = ((nb_samples * (100 - SAMPLE_CORRECTION_PERCENT_MAX) / 100));
    max_nb_samples = ((nb_samples * (100 + SAMPLE_CORRECTION_PERCENT_MAX) / 100));
    wanted_nb_samples = av_clip(wanted_nb_samples, min_nb_samples, max_nb_samples);
}

可以看到，调整样本数的时候，用的是当前的音视频时间差（diff），而不是平均时间差（avg_diff） 。

而 SAMPLE_CORRECTION_PERCENT_MAX 宏的值为 10，所以替换之后如下：

if (fabs(avg_diff) >= is->audio_diff_threshold) {
    wanted_nb_samples = nb_samples + (int)(diff * is->audio_src.freq);
    min_nb_samples = ((nb_samples * 0.9);
    max_nb_samples = ((nb_samples * 1.1);
    wanted_nb_samples = av_clip(wanted_nb_samples, min_nb_samples, max_nb_samples);
}

这是为了每次调整样本数，不能把 AVFrame 的样本数减少或者增加超过 10% ，因为音频的连续性很强，调整幅度太大，耳朵容易察觉到。

做下小总结，音频同步的逻辑就是，取 20 次以上的音视频差异 来求权重平均差异（avg_diff），如果权重平均差异 大于 音频阈值（audio_diff_threshold），就调整样本数量。

计算出 wanted_nb_samples 之后，会通过 swr_set_compensation() 函数进行重采样，如下：

if (wanted_nb_samples != af->frame->nb_samples) {
    if (swr_set_compensation(is->swr_ctx,
            (wanted_nb_samples - af->frame->nb_samples) * is->audio_tgt.freq / af->frame->sample_rate,
            wanted_nb_samples * is->audio_tgt.freq / af->frame->sample_rate) < 0) {
        av_log(NULL, AV_LOG_ERROR, "swr_set_compensation() failed\n");
        return -1;
    }
}

上面的 is->audio_tgt.freq / af->frame->sample_rate 操作是为了进行采样率单位转换，audio_tgt.freq 是打开的喇叭的音频采样率，可能跟 AVFrame 的不一样。

重采样相关的函数请阅读《音频重采样函数详解》

之前在《sdl_audio_callback音频播放线程分析》说过，音频其实有 3 块内存等待播放，而音视频同步跳转的只是后面两块内存，如下：

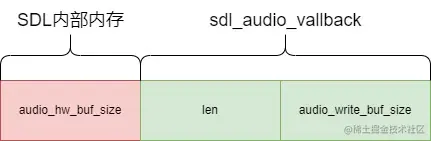

1-6

由于红色的 audio_hw_buf_size 是 SDL 内部的内存，没有接口操作，所以 audio_decode_frame() 进行音频同步的时候，操作的是 绿色 的 len + audio_write_buf_size。

无论是拉长或缩短绿色部分内存，还是红色部分内存，达到的效果是差不多的。但是我个人觉得，如果操作红色的内存，音频同步会更加实时。

但是由于音频连续性很强，操作绿色的内存也可以，这种情况，我称为 样本补偿右移，本来应该操作左边红色的内存，但是SDL没有接口可以操作，只能操作右边绿色的内存。

至此，音频同步逻辑分析完毕。
