图形优化问题
让我们考虑另一种优化问题。假设您有一个美国每对城市之间所有航空公司航班的价格列表。还假设对于所有城市，A、B 和 c，通过 B 从 A 飞往 c 的成本是从 A 飞往 B 的成本加上从 B 飞往 c 的成本。您可能想问的几个问题是：
·某对城市之间的停靠点最少是多少？
·一对城市之间最便宜的机票价格是多少？
·一对不超过两站的城市之间最便宜的机票价格是多少？
·访问一些城市集合的最便宜的方式是什么？所有这些问题（以及许多其他问题）都可以很容易地形式化为图形问题。
graph92 是一组称为节点（或顶点）的对象，由一组边（或弧）连接。如果边是单向的，则该图形称为有向图或二分图。在有向图中，如果有从 n1 到 n2 的边，我们将 n1 称为源节点或父节点，将 n2 称为目标节点或子节点。
图（或二分图）被称为包含两个节点n1和n2之间的路径，如果有一系列边<eo,...,en>所以e的源。是 n1，en 的目的地是 n2，对于所有边 e，在序列中 en，e 的源;是 ei-1 的目的地。从节点到节点自身的路径称为循环。包含循环的图形称为循环，不包含循环的图形称为非循环。
图形通常用于表示各部分之间存在有趣关系的情况。图在数学中首次被记录使用是在1735年，当时瑞士数学家莱昂哈德·欧拉（Leonhard Euler）使用后来被称为图论的东西来制定和解决柯尼斯堡桥梁问题。
柯尼斯堡，当时的东普鲁士首都，建在两条河流的交汇处，其中包含许多岛屿。这些岛屿通过七座桥梁相互连接并与大陆相连，如图14-6左侧的地图所示。出于某种原因，该市的居民痴迷于是否有可能步行穿过每座桥一次的问题。

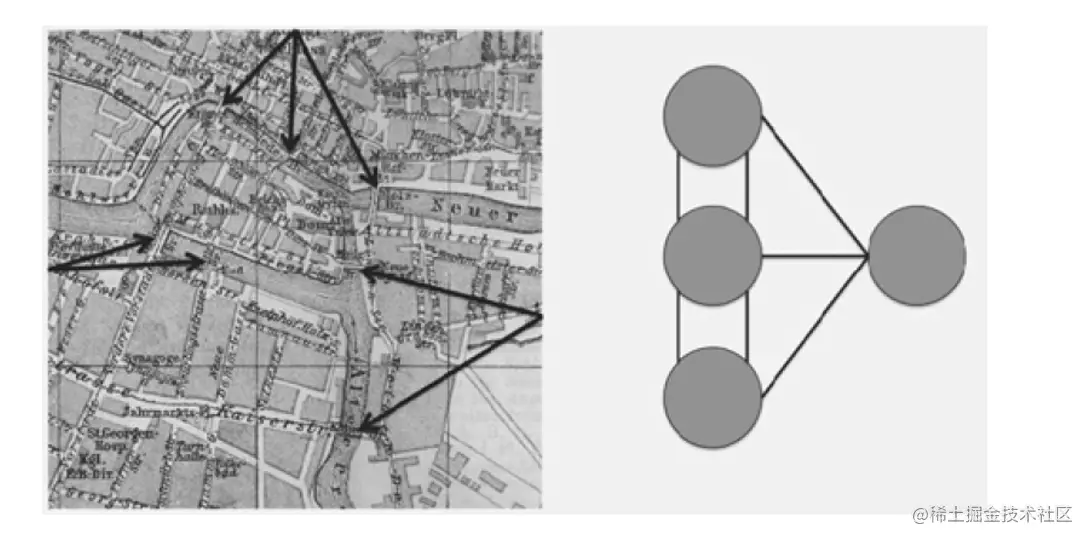

图14-6 柯尼斯堡的桥梁（左）和欧拉的简化地图（右） 欧拉的伟大见解是，通过将每个单独的陆地视为一个点（想想“节点”），并将每座桥梁视为连接其中两个点的一条线（想想“边”），问题可以大大简化。然后，城镇的地图可以用图 14-6 中地图右侧的无向图来表示。欧拉然后理由是，如果步行要遍历每个边一次，那么步行中间的每个节点（即在步行过程中进入和退出的任何岛屿）必须由偶数条边连接。由于此图中没有一个节点具有偶数条边，因此欧拉得出结论，不可能将每个桥仅遍历一次。
比柯尼斯堡桥问题，甚至欧拉定理（将他的解推广到柯尼斯堡桥问题）更有趣的是使用图论来帮助理解问题的整个想法。
例如，只需要对欧拉使用的图形类型进行一个小的扩展，就可以对一个国家的高速公路系统进行建模。如果权重与图形（或双图）中的每个边相关联，则称为加权图。使用加权图，高速公路系统可以表示为一个图形，其中城市由节点表示，连接它们的高速公路表示为边，其中每条边都标有两个节点之间的距离。更一般地说，我们可以通过加权双图来表示任何路线图（包括那些有单行道的路线图）。
类似地，万维网的结构可以表示为一个双连字符，其中节点是从节点A到节点B的边缘的网页，当且仅当A页面上有指向页面B的链接时。
图也有许多不太明显的用途。生物学家使用图形来模拟事物，从蛋白质相互作用的方式到基因表达网络。物理学家使用图形来描述相变。流行病学家使用图表来模拟疾病轨迹。等等。

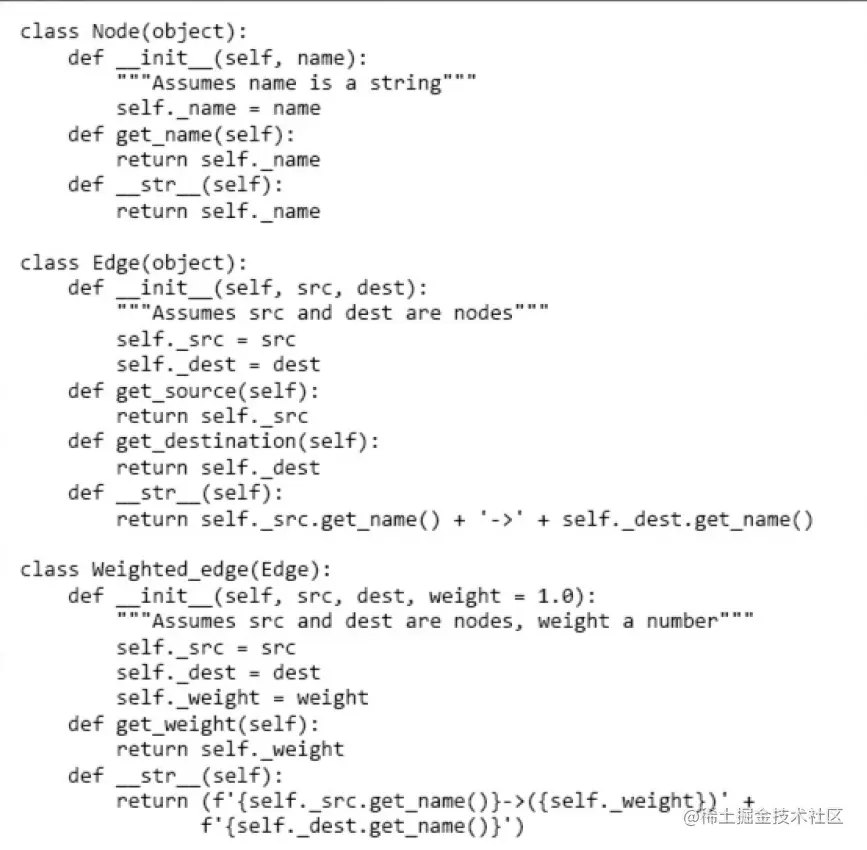

Eigure 14-7 包含实现与节点、加权边和边相对应的抽象类型的类。
为节点创建一个类可能看起来有些矫枉过正。毕竟，Node 类中没有一个方法执行任何有趣的计算。我们引入该类只是为了让我们能够灵活地决定（也许在以后的某个时刻）引入具有其他属性的 Node 子类。

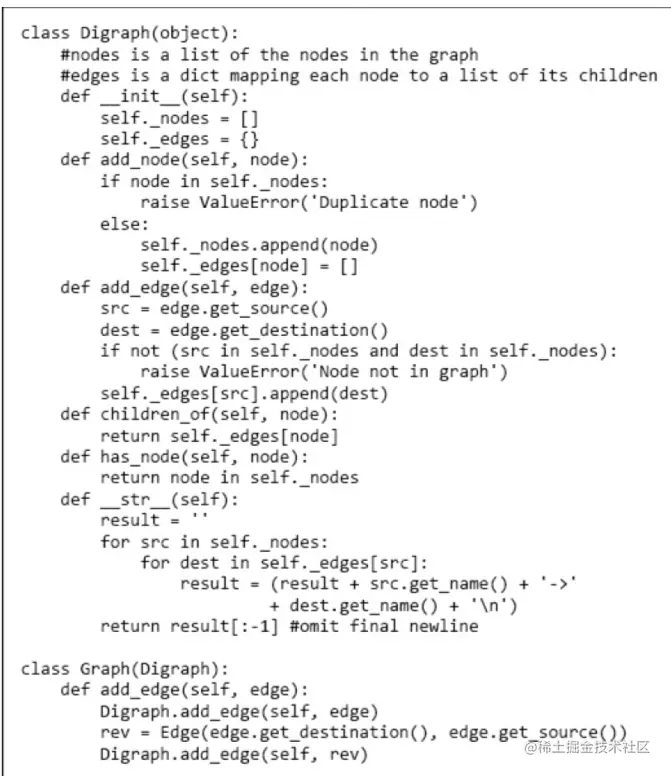

图 14-8 包含类“双图”和“图形”类的实现。
一个重要的决定是选择用于表示双图的数据结构。一种常见的表示形式是 n x n 邻接矩阵，其中 n 是图中的节点数。矩阵的每个单元格都包含有关连接节点对的边的信息（例如，权重）<i，j>。如果边未加权，则每个条目都是 True，当且仅当存在从 i 到 j 的边。
另一种常见的表示形式是邻接列表，我们在这里使用它。类二图有两个实例变量。变量节点是一个 Python 列表，其中包含 Digraph 中节点的名称。节点的连接性使用作为字典实现的邻接列表来表示。变量边缘是一个字典，用于将 Digraph 中的每个节点映射到该节点的子节点列表。类图是双图的子类。它继承了 Digraph 的所有方法，但add_edge除外，它覆盖了该方法。（这不是实现 Graph 的最节省空间的方法，因为它将每个边存储两次，在 Digraph 中的每个方向存储一次。但它具有简单的优点。
你可能想停下来想一想为什么图形是Digraph的子类，而不是相反。在我们看过的许多子类的例子中，子类向超类添加属性。例如，类weighted_edge向类 Edge 添加了权重属性。
在这里，双图和图形具有相同的属性。唯一的区别是添加边方法的实现。通过从另一个继承方法，任何一个都可以很容易地实现，但是选择哪一个来制作超类并不是任意的。在第 10 章中，我们强调了遵守替换原则的重要性：如果客户端代码使用超类型的实例可以正常工作，那么当子类型的实例替换为超类型的实例时，它也应该正常工作。
事实上，如果客户端代码使用 Digraph 实例正常工作，那么如果将图形实例替换为 Digraph 实例，它将正常工作。反之亦然。有许多算法在有向图上工作（通过利用边缘的对称性），而这些算法在有向图上不起作用。
