iOS工程化「七」头文件-pch、module、hmap

头文件

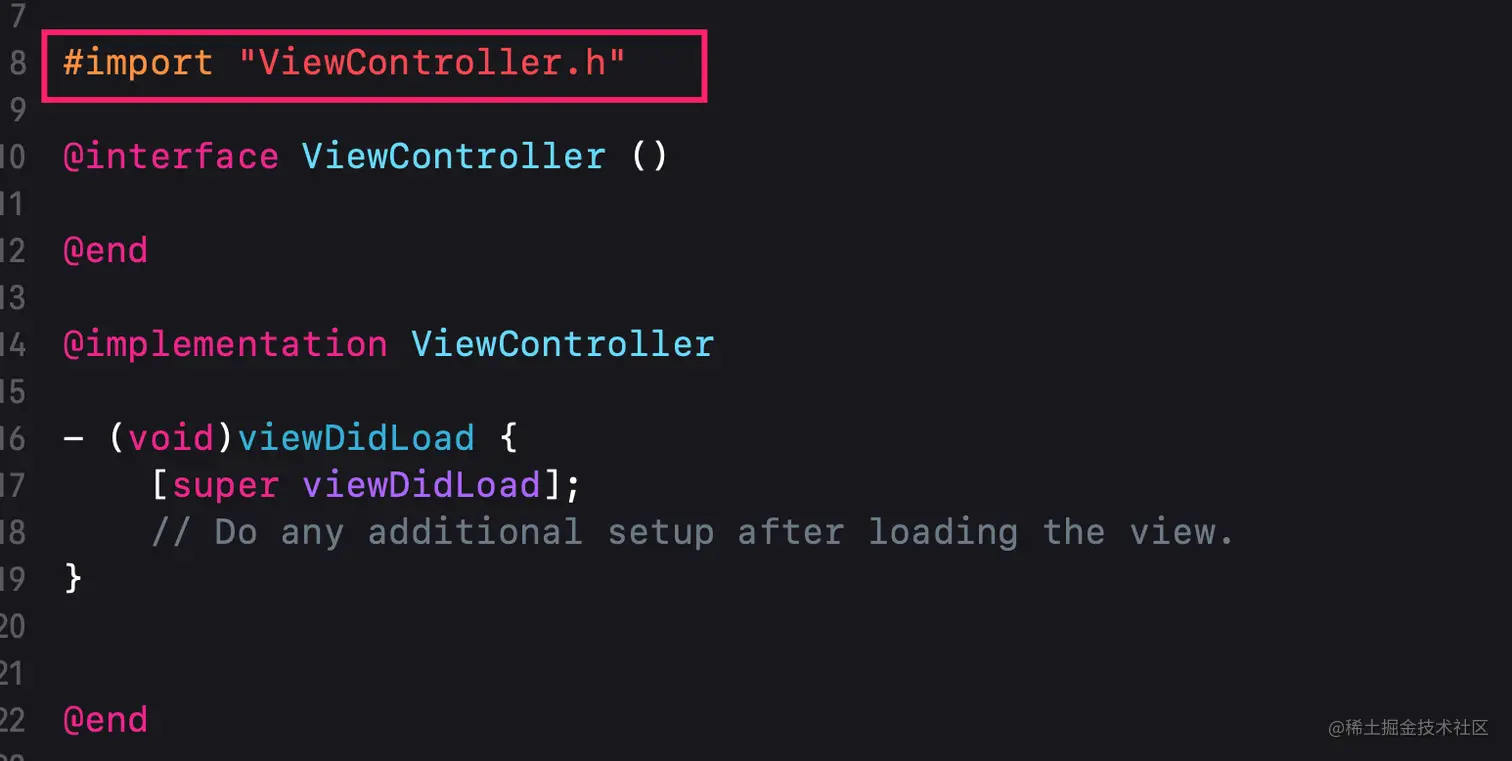

创建一个项目，默认生成ViewController文件，里面有个#import，那么这个#import到底干了什么？ 包含头文件的方式有两种：#import、#include，都把.h文件直接拷贝一份到你引用的源码里面。 编译的时候，编译器会帮我们设置头文件，也就是header search path，里面是一组目录，这里就是项目要使用的头文件的目录。当import或者include的时候，会把后面的内容和一组目录拼接到一起组成完整路径，然后把完整路径的内容拷贝到当前.m文件里面。 区别： import：编译时保存一个字典，每次引入头文件的时候，都会先从字典里面看有没有，如果没有，从路径引入，如果有了就不会再引入了。 include：每次include就会拷贝一份，无论重复与否。 include = import + pragma once

源码是如何变成二进制的？

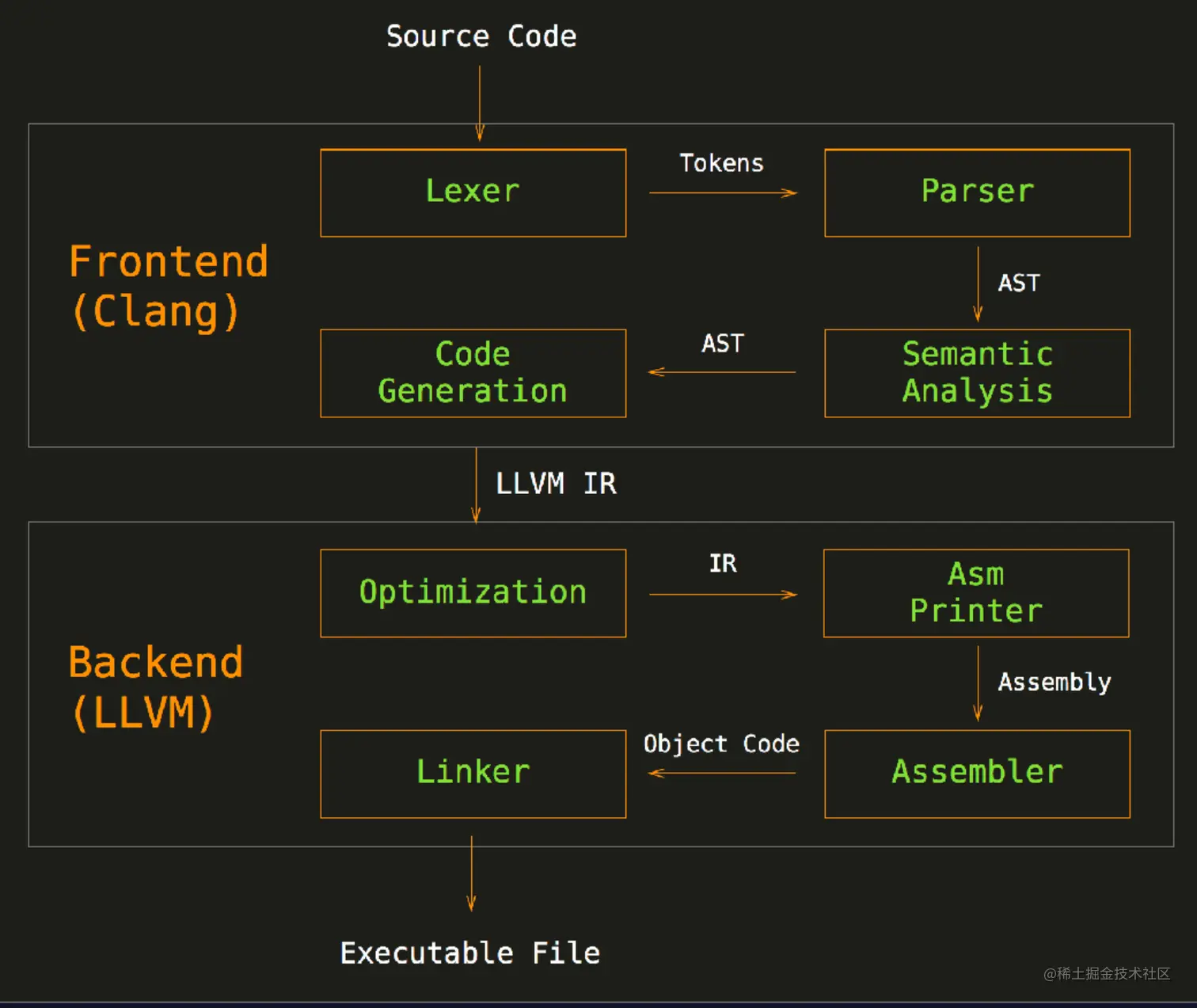

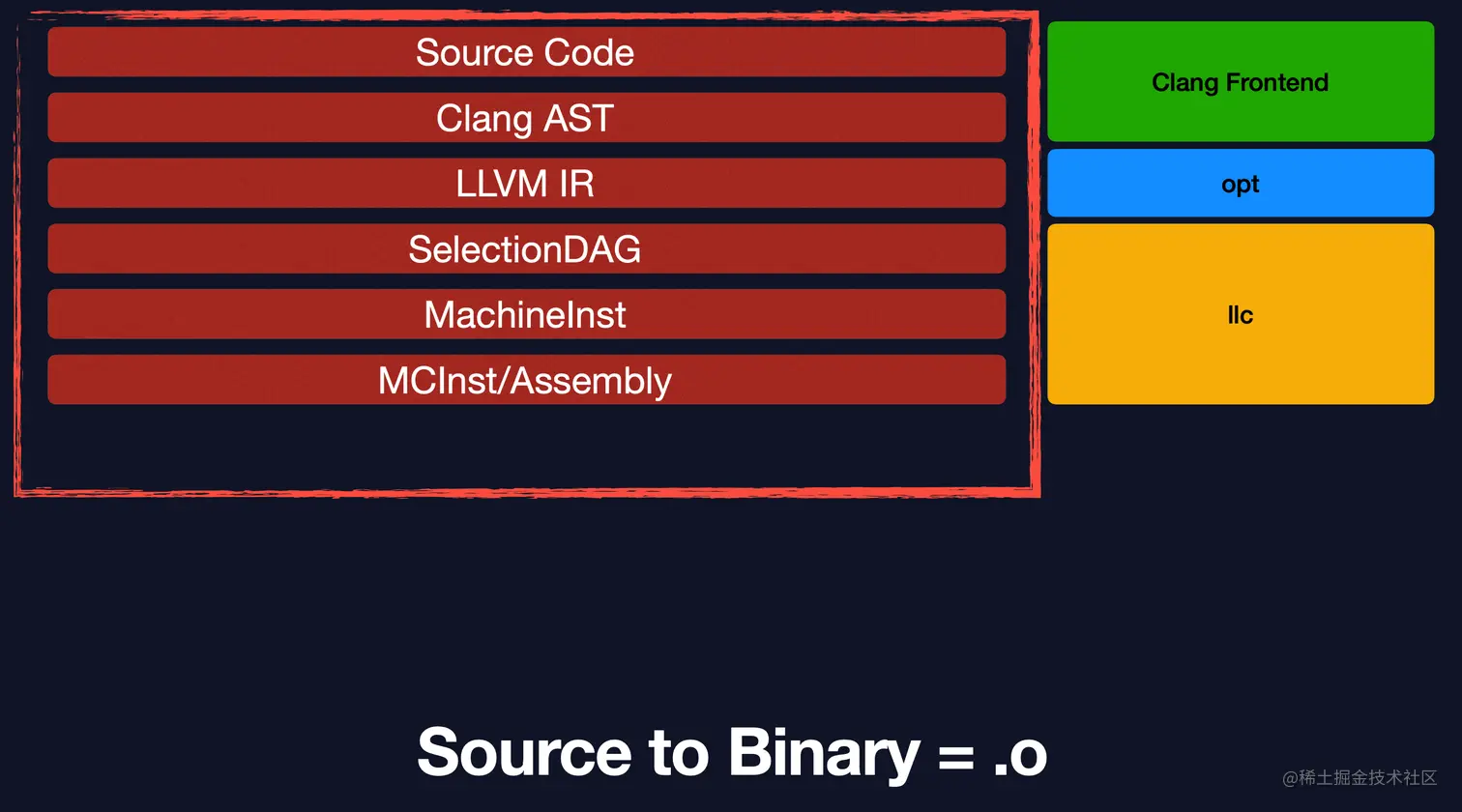

源码 -> 词法语法分析 -> 生成IR(Bitcode) -> MIR -> 汇编 -> 二进制（.o） clang：前端，分析词法语法 opt：进行path优化 llc：汇编化

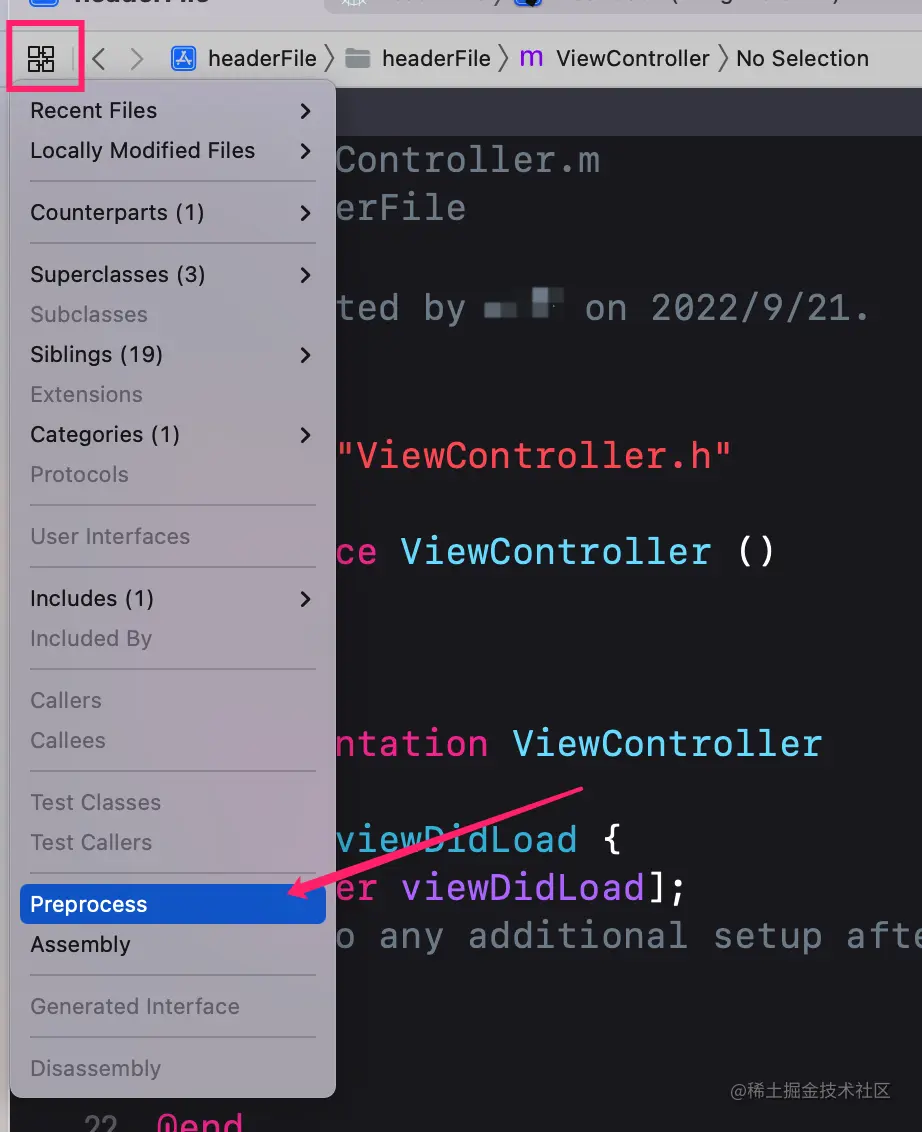

头文件的拷贝就在source code -> Lexer中间的阶段，也就是预处理阶段。 xcode中，有个功能就是预处理：

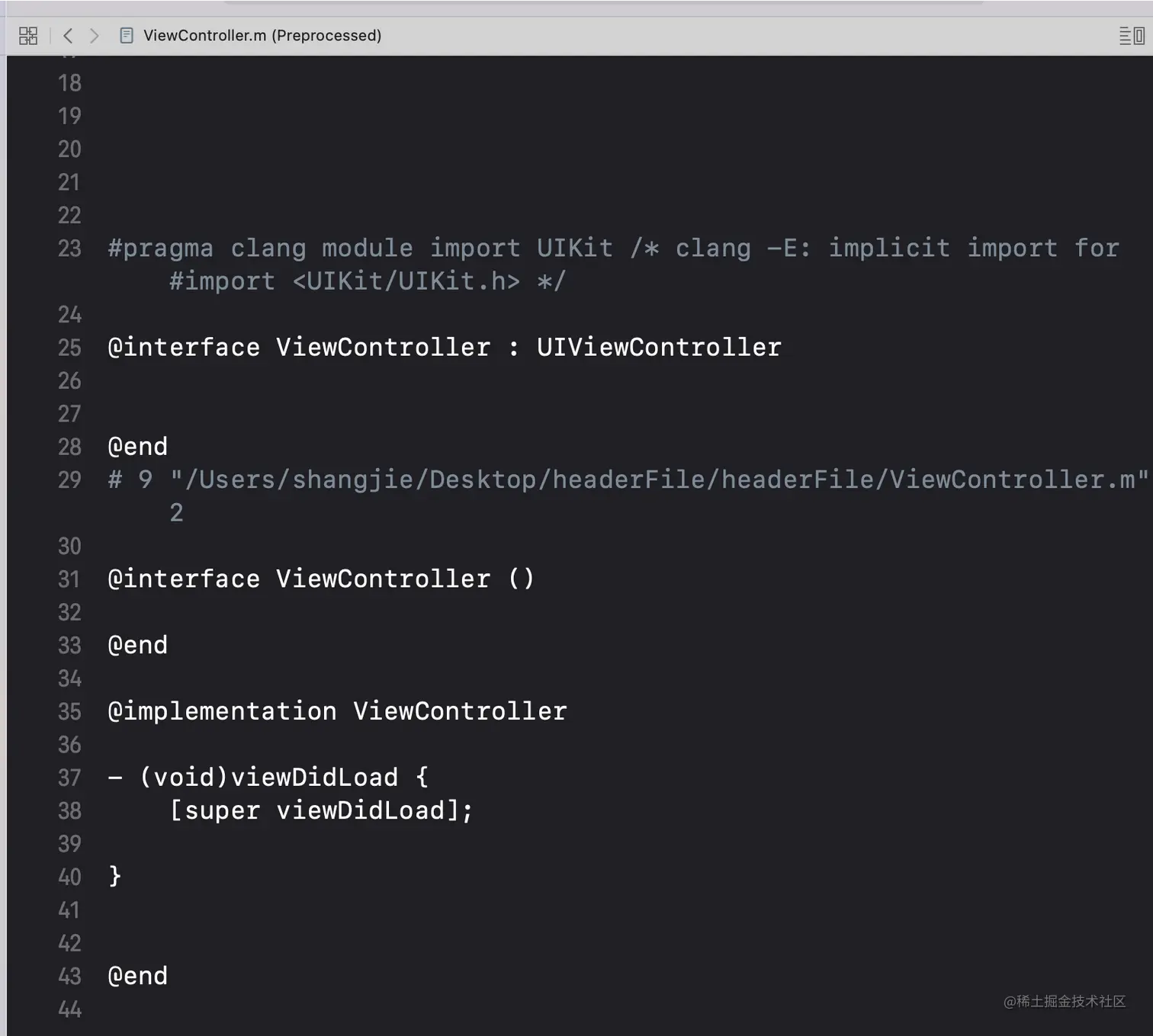

点击就可以看到预处理就会把.h拷贝到.m中：

xcode的编译单元是.m，每个.m生成一个.o最后再链接一起生成可执行文件。

这里面有个问题，如果我们有100个文件都使用了ViewController，那么这100个文件都要#import "ViewController"，.h文件就要拷贝100次，要进行100次的词法语法分析。重复进行的100次操作就会占编译时间，那能不能只进行一次呢？

头文件演变最早是.h，后来发现多文件导入同一个头文件的话，操作会有些冗余，演变出来pch文件->预编译头文件。 pch的作用是先把.h文件生成ast语法树，用的时候把生成好的ast复制过去。 pch头文件预编译，会在编译产物目录生成一个.gch的文件，这个文件就是ast产物的文件，这个就是bitcode二进制文件。 bitcode有两种格式：字节流（二进制）格式和LLVM IR格式。

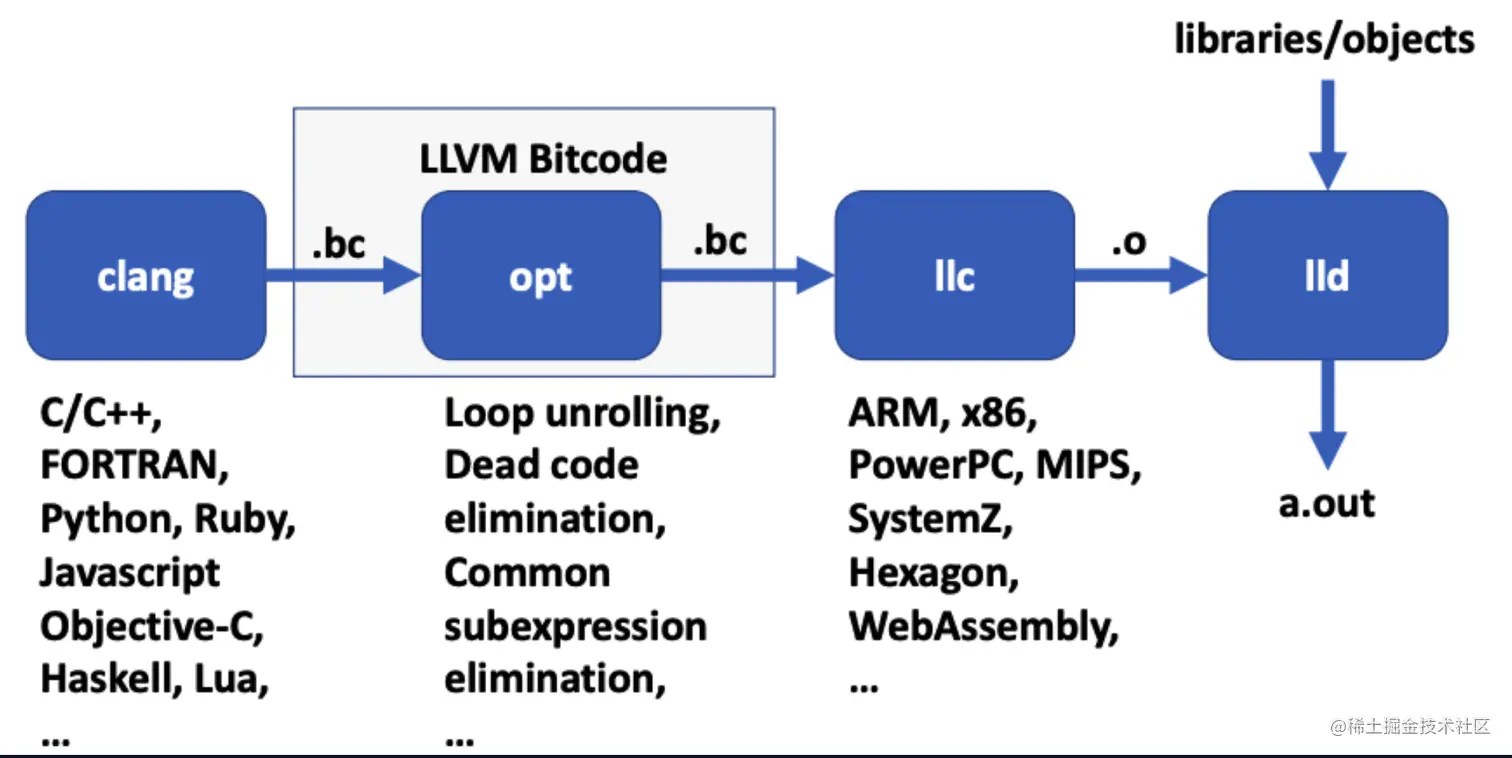

LLVM IR包含两种格式：Bitcode(.bc)和Text Format(.ll)。 两种格式可以互相转换：

llvm-dis:.bc -> .ll
llvm-asm:.ll -> .bc

两种文件都是全量无损文件，可在此阶段进行优化。如果需要做优化，或者修改bitcode，或者编写pass，都需要熟悉IR。

pch文件

pch只是解决了生成到ast的流程，之后复制，生成bitcode生成汇编还是要做重复操作。它的可见性是全局的，不需要导入，你有多少文件，这些文件都会把pch引入进来，有些本身不需要的它也会引用，造成另一种浪费。它是全局可见性，不需要导入。

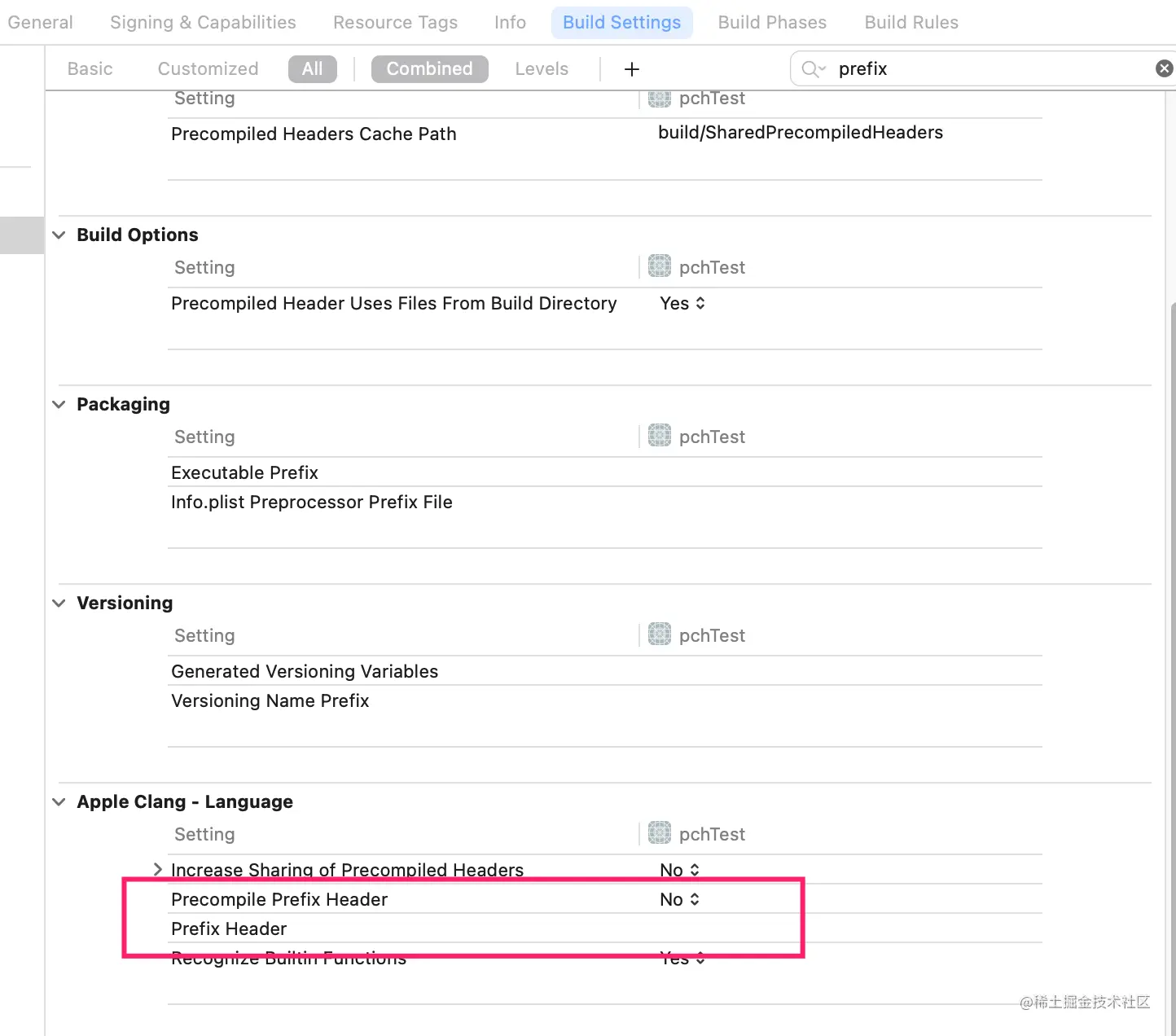

为了更好理解pch，我们创建个工程，添加PrefixHeader文件，要使这个文件生效，需要在Build Settings里面设置对应环境变量。搜索prefix：

找到这两个环境变量名称，创建Config.xcconfig，设置对应环境变量：

GCC_PRECOMPILE_PREFIX_HEADER = YES
GCC_PREFIX_HEADER = "${SRCROOT}/pchTest/PrefixHeader.pch"

在project的info中设置config，进行编译：

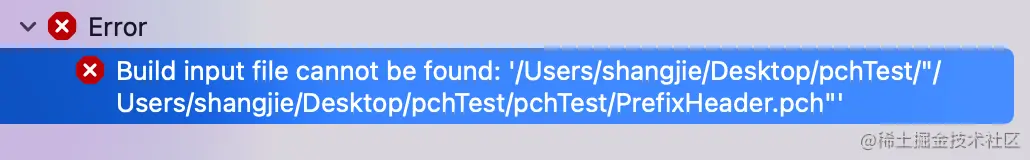

可以看到虽然提示build successed了，但是上面还是有个报错：

说是找不到这个文件，这个报错是因为pch这个参数的传递，不能使用SRCROOT，根本识别不出来，第二个是不能加双引号，修改如下：

GCC_PRECOMPILE_PREFIX_HEADER = YES
GCC_PREFIX_HEADER = pchTest/PrefixHeader.pch

验证可见性：在pch文件定义一个函数，这个函数就是全局函数:

void sj_test() {

}

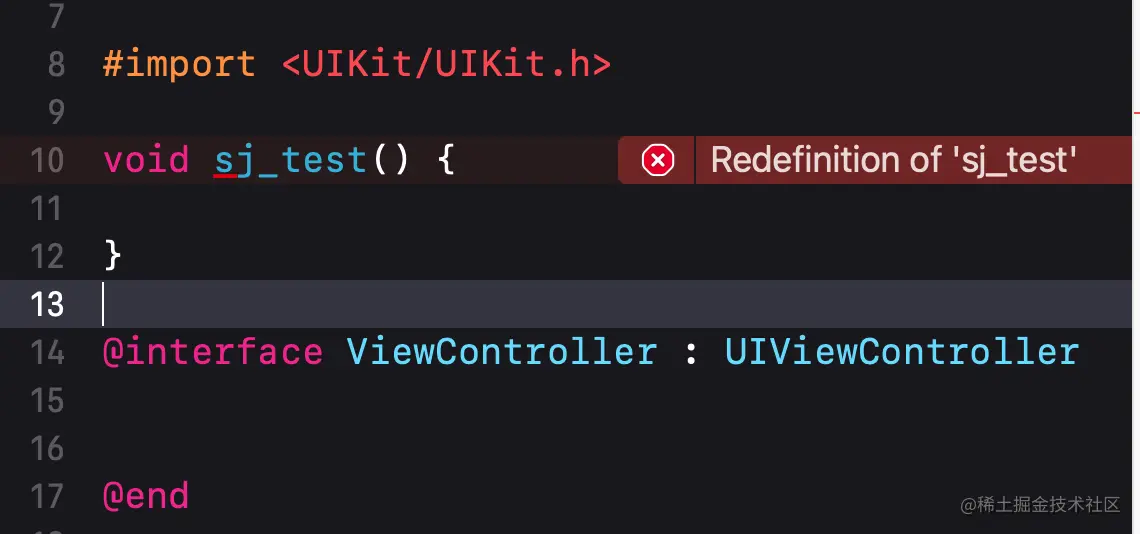

如果在其他文件也定义这个函数，就会报错：

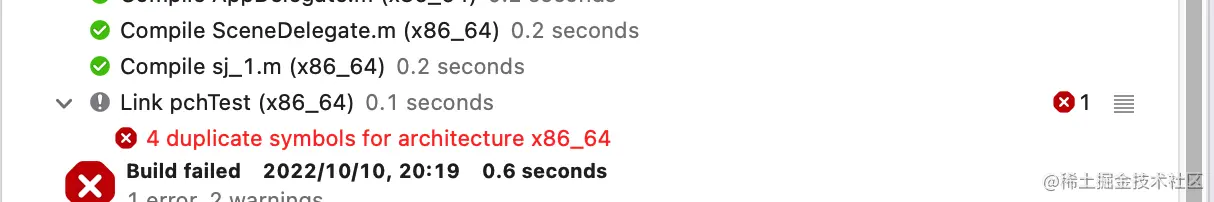

全局函数只有一个，酒泉不重新定义这个函数，多个文件都引入pch，编译的时候，也会报错，这个报错阶段是在链接阶段：

pch优点：提前生成ast的二进制，提升编译效率 pch缺点：可见性是全局可见，如果pch过大，会导致编译变慢

module

那能不能只有需要的才引入，不需要的不引入呢？ module就可以实现这个功能，描述了一组预编译头文件，你哪需要就导入到哪，其他的也不会多拷贝。

module是怎么管理一组头文件的呢，首先关键字module声明一个模块，如果是framework模块可以在前面加framework：

// 定义一个模块的名称Zoo
framework module Zoo {

}

在模块中可以接着定义子模块，模块中头文件用header声明：

module Zoo {
    module Sj1 {
        header "sj_1.h"
    }
    module Sj2 {
        header "sj_2.h"
    }
}

如果sj_1.h中引入了其他的module，如果想把使用的模块也暴露出来，使用export *进行导出。

module Sj1 {
   header "sj.h"
   export *
   module * { export * }
}

module * { export * }的作用是把sj.h里面所有引用的头文件，会把.h去掉，只取前面的名称，通过通配符给定义成子模块。

我们可以使用子模块定义，也可以用一个头文件进行映射，用一个头文件使用umbrella，使用一个头文件去映射多个头文件。

module Zoo {
    umbrella header "sj.h"
    export *
}

module导入头文件有个好处就是如果我们使用@import Zoo引入，里面的头文件你使用哪个才会引入哪个，如果没使用，它也不会导入。

优化要点：

1. 将App代码尽量分散到组件中，减少pch使用。分散到组件中我们就可以使用module
2. 尽量使用framework，会自动生成module
3. 对.a开启module，需要我们自己手动配置
4. 对遗漏的无法正常使用module映射的引入hmap

xcode是默认开启module功能，Build Setting里面有个Other C Flags编译C或者OC的时候，给clang传递参数使用；同理Other C++ Flags就是编译C++给clang传递参数使用。

在config文件中配置OTHER_CFLAGS：OTHER_CFLAGS = -fmodule-map-file="${SRCROOT}/pchTest/sj/module.modulemap"。 这里面有个点，就是module文件需要在同一个文件夹中，否则会有问题。 配置完之后，就可以使用@import进行模块导入：

#import "ViewController.h"
@import Zoo;

@interface ViewController ()
@end

@implementation ViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    sj_1 *s = [sj_1 new];
}

@end

现在有个问题，在ViewController中使用#import "sj_1.h"导入和在sj_1.m中使用#import "sj_1.h"导入是不是一样的呢？ 使用预编译，可以发现在ViewController中使用的直接复制.h文件，而sj_1.m中使用module的方式引入。

在导入头文件的时候，实际上是循环搜索，第一次循环的流程如下：

1. 编译文件同级目录去查找头文件信息，有没有和它同名的.h文件，有没有modulemap文件，如果有modulemap文件会找引入的头文件是不是模块里面的文件，如果是就会用module方式引入；如果不是就用它的同名.h文件，如果都没有，下一步
2. 看是不是framework
3. 查找headermap文件，看里面有没有这个路径，如果有就导入 如果循环没有，会根据header search paths去继续按上面步骤寻找。

预编译完在xcode中找到编译命令：

可以看到编译命令使用了hmap，挂载hmap有两种方式： -I：挂载system header和user header 都可以，习惯叫system -iquote：挂载user header

把整个编译命令复制到终端执行，打开产物目录，可以看到编译结果，如果把hmap相关命令删除，编译就会报错，因为找不到对应头文件。需要我们写HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj"，上面说了是循环搜索，所以我们要把搜索头文件路径写上去。重新编译，复制编译命令，删除hmap相关参数，在终端执行就会执行成功，此时看导出文件是以模块方式导入。证明了我们上面说的流程。

Realm

我们看下Realm是怎么写的。在podspec文件中s.module_map = 'Realm/Realm.modulemap'设置modulemap，找到对应文件。

可以看到，里面有explicit，这个参数的含义是显式定义子模块。为什么用通配符了还要用这个方式定义子模块，因为有的头文件可能没有放到散头文件中，导入主模块的时候并不会把私有模块引入进去。

Swift Module

创建一个Swift的Static Library工程，修改里面代码进行编译：

import Foundation
@objc
open class SwitfLibraryModule: NSObject {

}

如果我们要把这个静态库提供给别人使用，首先要有SwitfLibraryModule-Swift文件，这个在中间产物目录。在Build->Products里面看到一个.a库和swiftmodule文件，我们也需要把swiftmodule文件提供出去。

现在我们想在OC中用module方式访问swiftLibrary，其实就是以module方式访问-Swift.h文件。

创建SwitfLibraryModule.modulemap文件：

module SwiftLibrary.Swift {
    header "SwitfLibraryModule-Swift.h"
    requires objc
}

requires指定编译的语言，就是OC可以使用Swift不能使用。

在config中挂载modulemap：-fmodule-map-file="${SRCROOT}/Product/SwitfLibraryModule.modulemap"

在ViewController中导入@import SwiftLibrary.Swift;进行编译，发现报错说找不到这个module。module定义中的.是给主module定义子module。这种写法是定义子模块，但是主模块还没定义，所以我们添加代码：

module SwiftLibrary {

}

所以现在定义子module就有两种方式了。为什么这次我们放在外面定义子module？-Swift.h是系统自动生成的。比如framework是自带module的，写在外面就方便系统给加上swift module，系统会自动把子module放到framework的modulemap里面。

现在再进行编译就会编译成功了。

那现在再创建一个swift文件，导入import SwiftLibrary，会发现报错，因为swift头文件是通过swiftmodule来使用的。所以要告诉sweift编译器去哪个地方找swiftmodule，SWIFT_INCLUDE_PATHS就是这个参数，在config中设置这个环境变量：SWIFT_INCLUDE_PATHS = "${SRCROOT}/Product"。再进行编译就会成功。

这里还有个注意点，就是我们写swift module文件的时候，主module的名字要和module文件名字一致，否则OC引用module没问题，swift引用module就会报错~！

我们在swift文件中定义一个OC的类：

@objc
class Brid: SwitfLibraryModule {

}

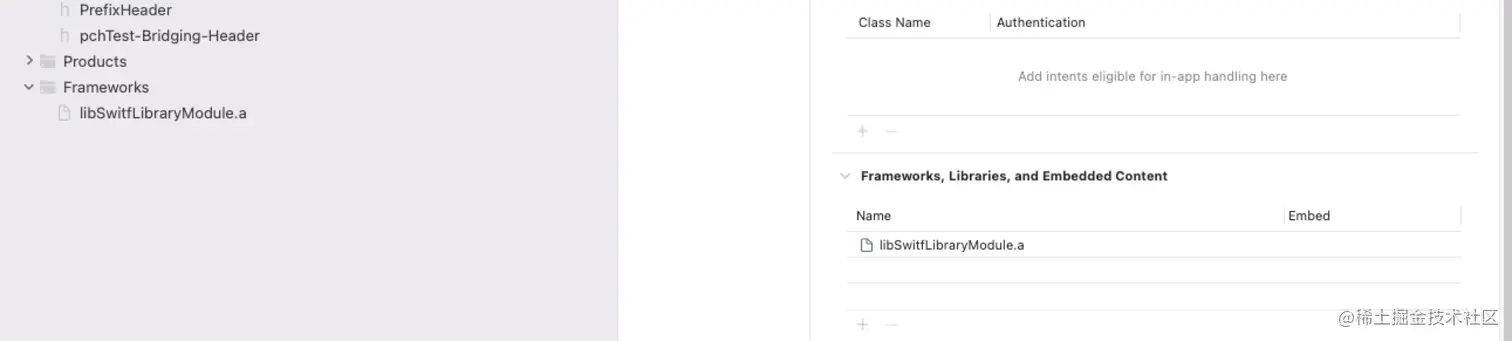

进行编译，发现链接时候报错。因为没有把库文件真身导入进来，把.a库直接拖到Frameworks里面:

再进行编译就可以成功了。 如果是swift库提供给OC使用，环境变量要声明OTHER_SWIFT_FLAGS = -Xclang -fmodule-map-file="${SRCROOT}/pchTest/sj/module.modulemap"。

hmap

hmap实际上是hashmap，通过key找到头文件的完整路径。 hmap文件怎么查看，推荐工具：DunmHeaderMap和WriteHeaderMap，下载链接：[hmap]github.com/Cat1237/hma…

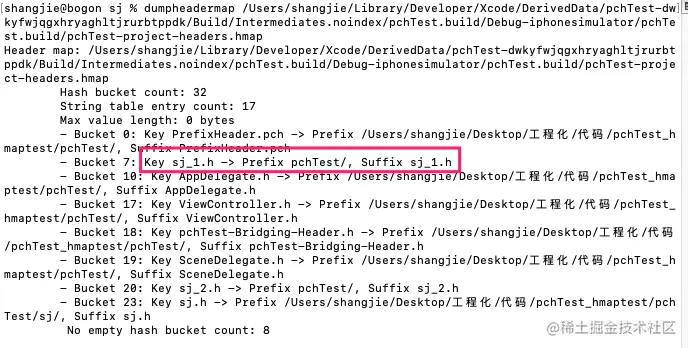

我们找一个hmap文件测试一下：

通过json文件生成hmap，创建一个json文件，里面代码：

{
    "sj_1.h": [
        "sj/",
        "sj_1.h"
    ]
}

安装mapfile，在终端中执行：gem install cocoapods-mapfile，cd到json文件目录，生成hmap文件：hmapfile writer --json-path=./header.json。

可以看到里面都是以key-value的形式存储头文件路径。 我们可以通过hmap进行module映射，来优化编译。hmap是由xcode生成，这个过程是耗时的，我们可以把这个过程节省下来，优化编译。

下面通过hmap来让头文件通过module方式导入：

1. 在config中挂载我们生成的hmap：HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header.hmap"。预编译看下编译命令，挂载上了我们的hmap，但是预编译并不是以module方式导入

和hmap相关编译命令如下：

-iquote /Users/shangjie/Library/Developer/Xcode/DerivedData/pchTest-dwkyfwjqgxhryaghltjrurbtppdk/Build/Intermediates.noindex/pchTest.build/Debug-iphonesimulator/pchTest.build/pchTest-generated-files.hmap

-I/Users/shangjie/Library/Developer/Xcode/DerivedData/pchTest-dwkyfwjqgxhryaghltjrurbtppdk/Build/Intermediates.noindex/pchTest.build/Debug-iphonesimulator/pchTest.build/pchTest-own-target-headers.hmap

-I/Users/shangjie/Library/Developer/Xcode/DerivedData/pchTest-dwkyfwjqgxhryaghltjrurbtppdk/Build/Intermediates.noindex/pchTest.build/Debug-iphonesimulator/pchTest.build/pchTest-all-target-headers.hmap

-iquote /Users/shangjie/Library/Developer/Xcode/DerivedData/pchTest-dwkyfwjqgxhryaghltjrurbtppdk/Build/Intermediates.noindex/pchTest.build/Debug-iphonesimulator/pchTest.build/pchTest-project-headers.hmap

-I/Users/shangjie/Library/Developer/Xcode/DerivedData/pchTest-dwkyfwjqgxhryaghltjrurbtppdk/Build/Products/Debug-iphonesimulator/include

-I/Users/shangjie/Desktop/工程化/代码/pchTest_hmaptest/pchTest/sj/header.hmap

pchTest-generated-files.hmap 永远都是空的，暂时没用到
pchTest-own-target-headers.hmap 当前编译target所包含的头文件，这里面只能包含public和private的头文件
pchTest-all-target-headers.hmap 当前project包含所有target头文件，也是只有public和private的头文件
pchTest-project-headers.hmap 真正所有的project头文件

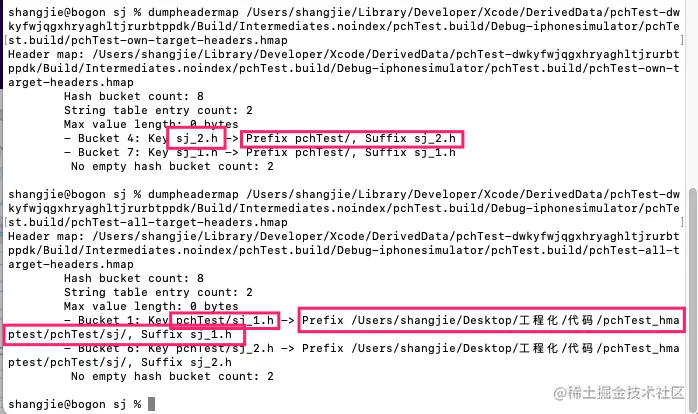

我们可以发现两个hmap都把sj_1.h映射成pchTest/sj_1.h，那生效的是哪个呢，生效的只有一个，就是上面的，编译是一个命令一个命令执行，谁在上面就用谁的。

2. 关闭hmap：USE_HEADERMAP = NO 编译还是报错，因为我们hmap只是把头文件sj_1.h==>sj/sj_1.h，并没有映射到头文件的完整路径，系统是再通过一个hmap映射到完整路径。
3. 再创建一个json文件：

{
    "sj/sj_1.h": [
        "/Users/shangjie/Desktop/工程化/代码/pchTest_hmaptest/pchTest/sj/",
        "sj_1.h"
    ]
}

生成hmap,在config挂载新的hmap：HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header.hmap" "${SRCROOT}/pchTest/sj/header_1.hmap"，再编译就会成功了。

如果我这么写编译成功：

HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header_1.hmap"
USER_HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header.hmap"

这么写编译失败：

HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header.hmap"
USER_HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj/header_1.hmap"

说明编译器传参-iquote在前，-I在后。

4. 使用module方式导入，就需要modulemap文件，设置HEADER_SEARCH_PATHS = "${SRCROOT}/pchTest/sj" "${SRCROOT}/pchTest/sj/header.hmap"即可！

vfs

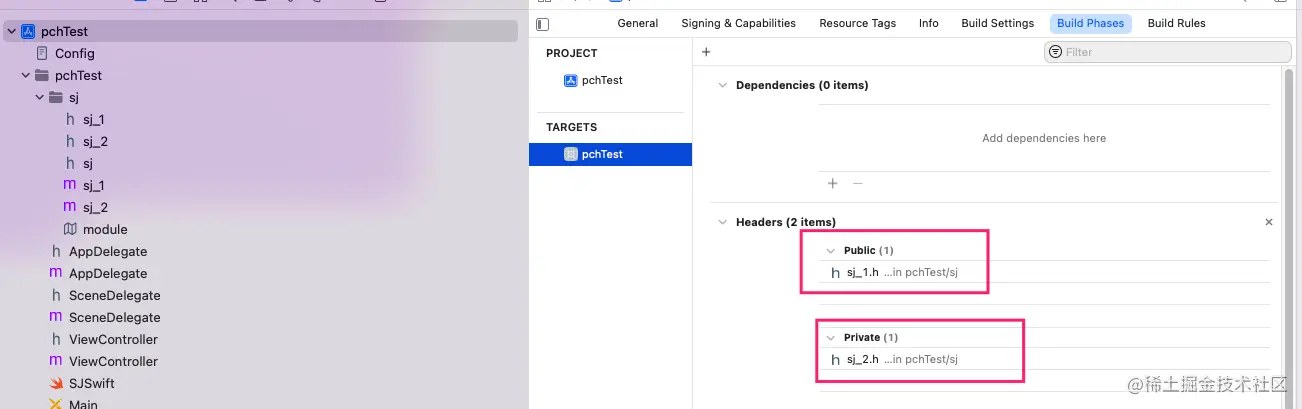

vfs：虚拟文件系统，主要是给framework使用。 编译.m代码时候，会先去当前目录找头文件，但是App有个奇怪的点，我们把一个头文件设置成public，默认是project的。

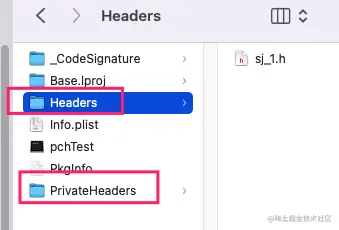

产物会多出来头文件目录：

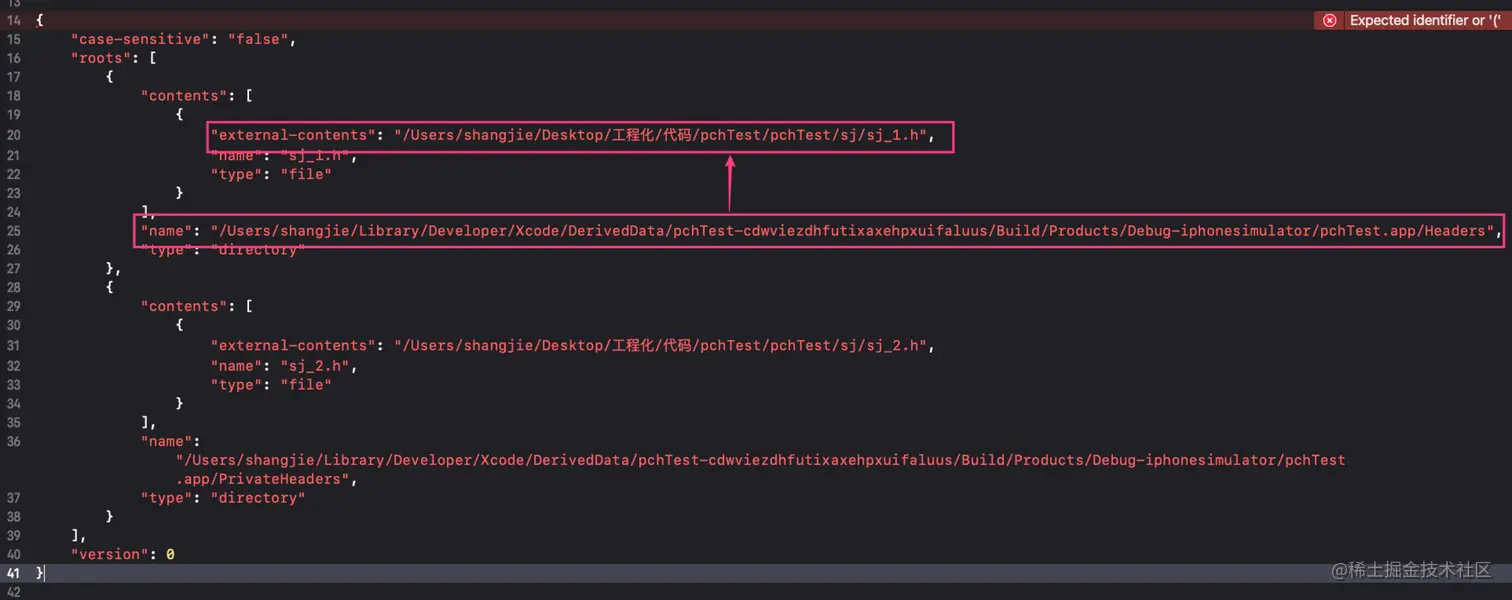

产物目录中会有一个all-product-headers.yaml的文件就是vfs文件，他做的虚拟文件映射，里面内容：

这个就是把包里面头文件的路径映射到工程里头文件路径，防止你导入的时候会重复定义。 如果把hmap关闭，那vfs文件就不会生成，需要我们自己手动生成。
