在WebGL系列（1）中我们介绍到，如果我们想一次性向着色器传入多个顶点数据，就需要使用到缓冲区对象。前面的示例中，我们都是动态传递顶点的坐标。那如果我们需要动态传入坐标的大小等非坐标数据，该如何去做呢？所以在介绍颜色和纹理之前，我们先来看看如何向顶点着色器传递非坐标数据。

一、非坐标数据传入顶点着色器

之前我们有个例子是通过buffer动态传递多个点的坐标，下面是初始化缓冲区对象的相关代码，具体实现代码可见该系列第一篇文章。

// 初始化顶点缓冲区
function initVertexBuffer(gl) {
    const vertices = new Float32Array([0.0, 0.5, -0.5, -0.5, 0.5, -0.5]);
    const n = 3;  // 点的个数

    // 创建缓冲区对象
    const vertexBuffer  =gl.createBuffer();
    if (!vertexBuffer) {
        console.log('创建缓冲区对象失败！');
        return -1;
    }

    // 将缓冲区对象绑定到目标
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);

    // 向缓冲区写入数据
    gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);

    // 获取 attribute 变量的存储位置
    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_Position 的存储位置失败！');
        return -1;
    }

    // 将缓冲区对象分配给 a_Position 变量
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0);

    // 连接 a_Position 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Position);

    return n;

}

// 顶点着色器程序
const VSHADER_SOURCE =
    'attribute vec4 a_Position;\n' +
    'void main() {\n' +
    '  gl_Position = a_Position;\n' +   // 设置顶点坐标
    '  gl_PointSize = 10.0;\n' +  // 设置顶点大小
    '}\n';

const FSHADER_SOURCE =
    'void main() {\n' +
    '  gl_FragColor = vec4(1.0, 0.0, 0.0, 0.0);\n' +  // 设置颜色
    '}\n';

...

那如果我现在需要对不同的点设置不同的大小，最简单的方法，那就是我们再创建一个新的缓冲区对象，用于存储顶点大小，然后传递给着色器。那我们可以对上述代码做些修改：

// 初始化顶点缓冲区
function initVertexBuffer(gl) {
    const vertices = new Float32Array([0.0, 0.5, -0.5, -0.5, 0.5, -0.5]);
    const sizes = new Float32Array([10.0, 20.0, 30.0])
    const n = 3;  // 点的个数

    // 创建坐标缓冲区对象
    const vertexBuffer  =gl.createBuffer();
    if (!vertexBuffer) {
        console.log('创建坐标缓冲区对象失败！');
        return -1;
    }
    // 将缓冲区对象绑定到目标
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
    // 向缓冲区写入数据
    gl.bufferData(gl.ARRAY_BUFFER, vertices, gl.STATIC_DRAW);
    // 获取 attribute 变量的存储位置
    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_Position 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_Position 变量
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, 0, 0);
    // 连接 a_Position 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Position);


    // 创建顶点大小缓冲区对象
    const sizeBuffer = gl.createBuffer();
    if (!sizeBuffer) {
        console.log('创建顶点大小缓冲区失败！');
        return -1;
    }
    gl.bindBuffer(gl.ARRAY_BUFFER, sizeBuffer);
    gl.bufferData(gl.ARRAY_BUFFER, sizes, gl.STATIC_DRAW);
    const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize');
    // 判断是否获取成功
    if (a_PointSize < 0) {
        console.log('获取 a_PointSize 的存储位置失败！');
        return -1;
    }
    gl.vertexAttribPointer(a_PointSize, 1, gl.FLOAT, false, 0, 0);
    gl.enableVertexAttribArray(a_PointSize);

    return n;
}

// 顶点着色器程序
const VSHADER_SOURCE =
    'attribute vec4 a_Position;\n' +
    'attribute float a_PointSize;\n' +
    'void main() {\n' +
    '  gl_Position = a_Position;\n' +   // 设置顶点坐标
    '  gl_PointSize = a_PointSize;\n' +  // 设置顶点大小
    '}\n';

const FSHADER_SOURCE =
    'void main() {\n' +
    '  gl_FragColor = vec4(1.0, 0.0, 0.0, 0.0);\n' +  // 设置颜色
    '}\n';
...

如果顶点的每种数据都要使用一个缓冲区对象来维护，当程序中有成千上万个顶点时，那么维护起来是相当有难度的。这样看来，上述创建多个缓冲区的方法显然存在缺陷的。对此，WebGL中允许把顶点的坐标和尺寸数据打包到同一个缓冲区对象中，并通过某种机制分别访问缓冲区中不同种类的数据。

如下程序，我们看看具体是如何实现的。

// 初始化顶点缓冲区
function initVertexBuffer(gl) {
    const verticesSizes = new Float32Array([
        0.0, 0.5, 10.0,
        -0.5, -0.5, 20.0,
        0.5, -0.5, 30.0]);
    const n = 3;  // 点的个数

    // 创建坐标缓冲区对象
    const vertexBuffer  =gl.createBuffer();
    if (!vertexBuffer) {
        console.log('创建坐标缓冲区对象失败！');
        return -1;
    }
    // 将缓冲区对象绑定到目标
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexBuffer);
    // 向缓冲区写入数据
    gl.bufferData(gl.ARRAY_BUFFER, verticesSizes, gl.STATIC_DRAW);
    const FSIZE = verticesSizes.BYTES_PER_ELEMENT;
    // 获取 attribute 变量的存储位置
    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_Position 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_Position 变量
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 3, 0);
    // 连接 a_Position 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Position);

    // 获取 attribute 变量的存储位置
    const a_PointSize = gl.getAttribLocation(gl.program, 'a_PointSize');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_PointSize 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_PointSize 变量
    gl.vertexAttribPointer(a_PointSize, 1, gl.FLOAT, false, FSIZE * 3, FSIZE * 2);
    // 连接 a_PointSize 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_PointSize);

    return n;
}

上述程序中，将顶点坐标和大小都存放在了同一个数组中，并且传入一个缓冲区对象中。而且在使用gl.vertexAttribPointer方法分配缓冲区对象时有所不同。我们再来回顾一下gl.vertexAttribPointer方法的stride参数和 offset 参数。

stride：指定相邻两个顶点间的字节数（即：单个顶点所有数据的字节数），默认为0。
offset：指定缓冲区对象中的偏移量（以字节为单位），即 attribute 变量从缓冲区中何处开始存储。

那么代码gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 3, 0);的含义则是：每个顶点数据占FSIZE * 3字节，a_Position变量从 0 处开始存储，获取的分量个数为2

gl.vertexAttribPointer(a_PointSize, 1, gl.FLOAT, false, FSIZE * 3, FSIZE * 2);的含义则是：每个顶点数据占FSIZE * 3字节，a_PointSize变量从 FSIZE * 2 处开始存储，获取的分量个数为1.

也就是说，一个顶点的数据为0.0, 0.5, 10.0时，0.0, 0.5传递给a_Position变量， 10.0传递给a_PointSize变量。

通过这种方法，我们可以将顶点的多种数据打包在一起，只需要维护一个缓冲区对象。

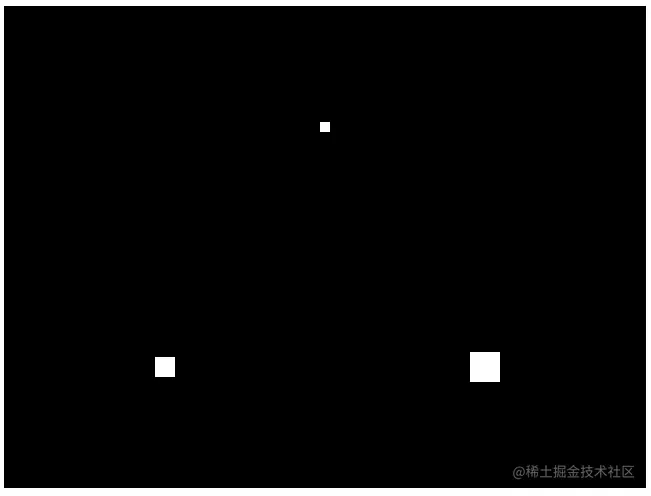

上述代码实现效果如下：

二、varying 变量

上文中我们实现了为每个顶点设置不同的大小。那如果我们想要为每个顶点设置不同颜色呢？

可能你会想到，创建一个缓冲区对象，填充顶点的位置和颜色数据，然后分配给attribute变量。但是，前面我们介绍到，真正能影响顶点颜色的是片元着色器。

前面设置顶点颜色时，我们使用 uniform 变量将颜色信息传入片元着色器。但是这种方法只能给所有顶点设置同一个颜色。要想使得每个顶点颜色不同，我们需要用到一个新的变量 varying 变量（varying variable）。

varying 变量的作用就是从顶点着色器向片元着色器传输数据。

那么下面我们就看看如何使用 varying 变量：

// 初始化顶点缓冲区
function initVertexBuffer(gl) {
    // 顶点坐标和颜色
    const verticesColors = new Float32Array([
        0.0, 0.5, 1.0, 0.0, 0.0,
        -0.5, -0.5, 0.0, 1.0, 0.0,
        0.5, -0.5, 0.0, 0.0, 1.0]);
    const n = 3;  // 点的个数

    // 创建坐标缓冲区对象
    const vertexColorBuffer  =gl.createBuffer();
    if (!vertexColorBuffer) {
        console.log('创建坐标缓冲区对象失败！');
        return -1;
    }
    // 将缓冲区对象绑定到目标
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorBuffer);
    // 向缓冲区写入数据
    gl.bufferData(gl.ARRAY_BUFFER, verticesColors, gl.STATIC_DRAW);
    const FSIZE = verticesColors.BYTES_PER_ELEMENT;
    // 获取 attribute 变量的存储位置
    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_Position 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_Position 变量
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 5, 0);
    // 连接 a_Position 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Position);

    // 获取 attribute 变量的存储位置a_Color
    const a_Color = gl.getAttribLocation(gl.program, 'a_Color');
    // 判断是否获取成功
    if (a_Color < 0) {
        console.log('获取 a_Color 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_PointSize 变量
    gl.vertexAttribPointer(a_Color, 3, gl.FLOAT, false, FSIZE * 5, FSIZE * 2);
    // 连接 a_PointSize 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Color);

    return n;

}

// 顶点着色器程序
const VSHADER_SOURCE =
    'attribute vec4 a_Position;\n' +
    'attribute vec4 a_Color;\n' +
    'varying vec4 v_Color;\n' +  // varying 变量
    'void main() {\n' +
    '  gl_Position = a_Position;\n' +   // 设置顶点坐标
    '  gl_PointSize = 10.0;\n' +  // 设置顶点大小
    '  v_Color = a_Color;\n' +  // 将数据传递给片元着色器
    '}\n';

const FSHADER_SOURCE =
    'precision mediump float;\n' +
    'varying vec4 v_Color;\n' +  // varying 变量
    'void main() {\n' +
    '  gl_FragColor = v_Color;\n' +  // 从顶点着色器接收数据
    '}\n';

上述程序中 varying 变量的使用流程大致如下：

attribute vec4 a_Color;：声明 attribute 变量用于接收颜色数据
varying vec4 v_Color;：声明 varying 变量负责将颜色值被传给片元着色器
v_Color = a_Color;：将 attribute 变量的值赋给 varying 变量
varying vec4 v_Color：在片元着色器中声明一个与顶点着色器中同名的 varying 变量用于接收顶点着色器传来的数据
gl_FragColor = v_Color：将 varying 变量的值传递给 gl_FragColor 修改顶点颜色

注：在 WebGL 中，如果顶点着色器和片元着色器中有类型和命名相同的varying变量，那么顶点着色器赋给该变量的值就会被自动传入片元着色器。

三、几何图形的装配和光栅化

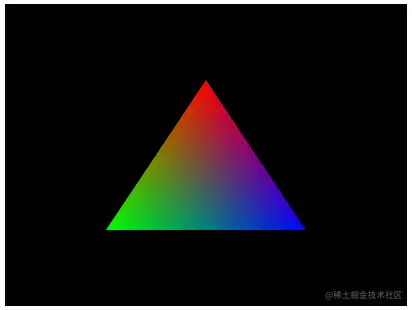

上述绘制不同颜色顶点的例子中，如果我们修改drawArrays()的mode参数为gl.TRIANGLES，会绘制出一个彩色的三角形。如下所示：

gl.drawArrays(gl.TRIANGLES, 0, n);

上述程序中，我们传递了顶点的坐标和颜色，但对于三角形内部颜色的填充，片元着色器又是怎么处理每个片元的呢？其实在顶点着色器和片元着色器之间，还存在以下两个步骤：

图形装配过程：将孤立的顶点坐标装配成几何图形。几何图形的类别由drawArrays()的mode参数决定。该过程又称为图元装配过程，被装配出的基本图形（点、线、面）又被称为图元（primitives）。
光栅化过程：将装配好的几何图形转化为片元

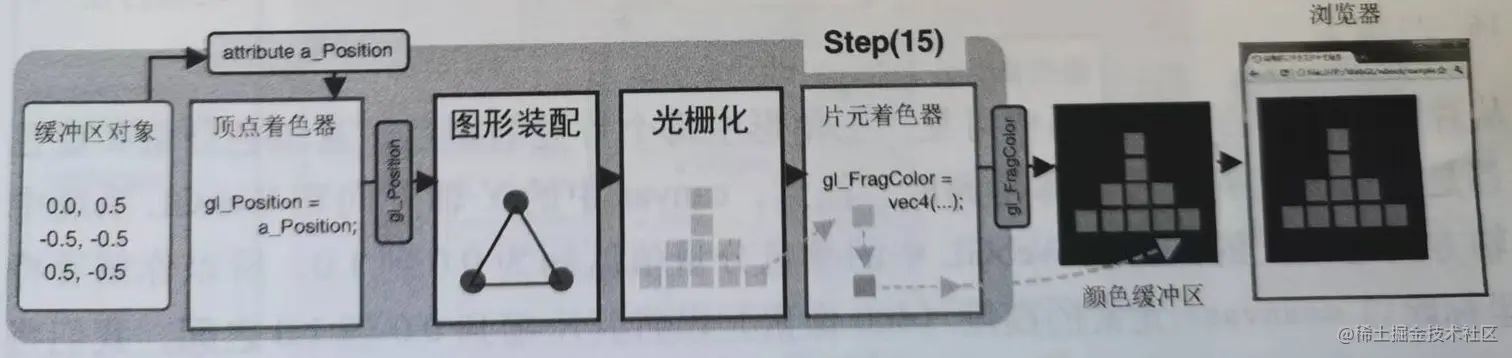

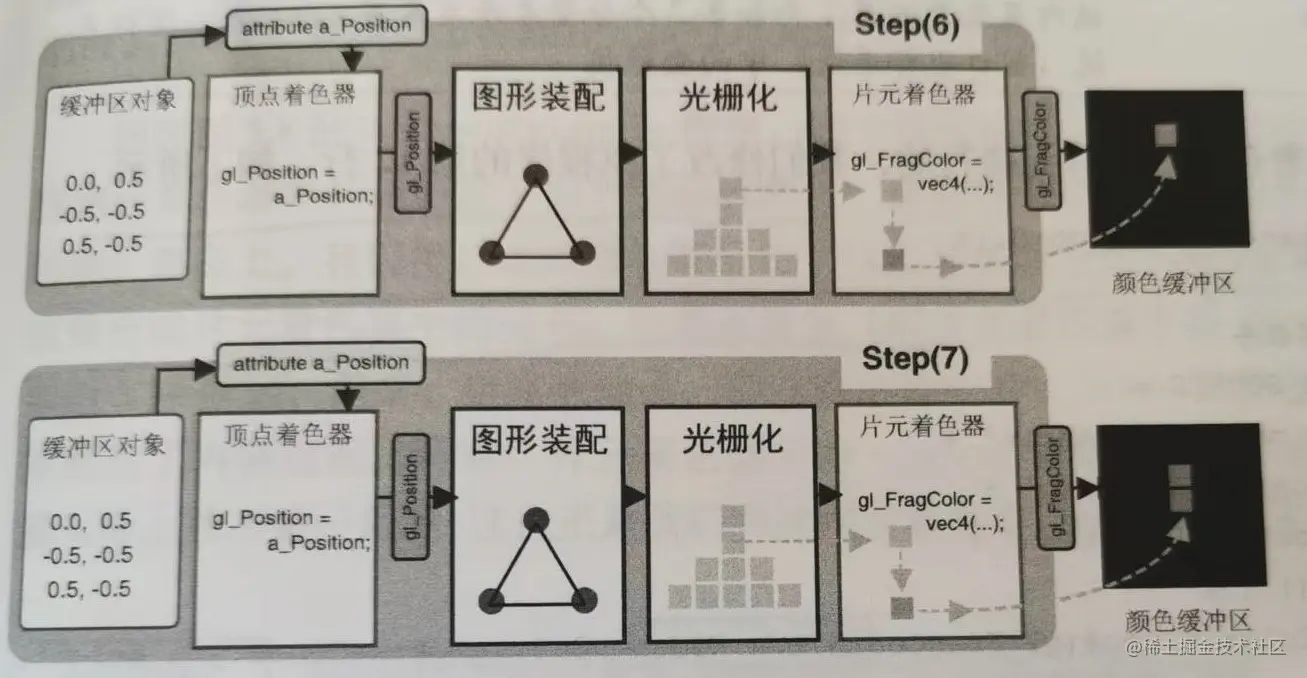

如下图所示，就是绘制一个三角形的大体过程：


执行顶点着色器：gl.drawArrays()的参数n为多少，那么顶点着色器就执行多少次。
- 第1次执行顶点着色器，缓冲区中的第一个坐标被赋值给 attribute 变量 a_Position。一旦一个顶点的坐标被赋值给了 gl_Posiiton，它就进入了图形装备区域，并且暂时存在那里。
- 后续操作类似
图形装配：顶点着色器执行完毕后，所有顶点坐标就都处在装备区了。接下来就开始装配图形，使用传入的坐标，根据drawArrays()的mode参数来决定如何装配。
光栅化：将图形转换为片元
调用片元着色器：光栅化过程结束后，程序开始逐片元调用片元着色器。对于每个片元，片元着色器计算出该片元颜色，并写入颜色缓冲区
浏览器显示：最后一个片元处理完成后，浏览器就会显示最终的结果。

上图皆出自《WebGL编程指南》

内插过程（interpolation process）

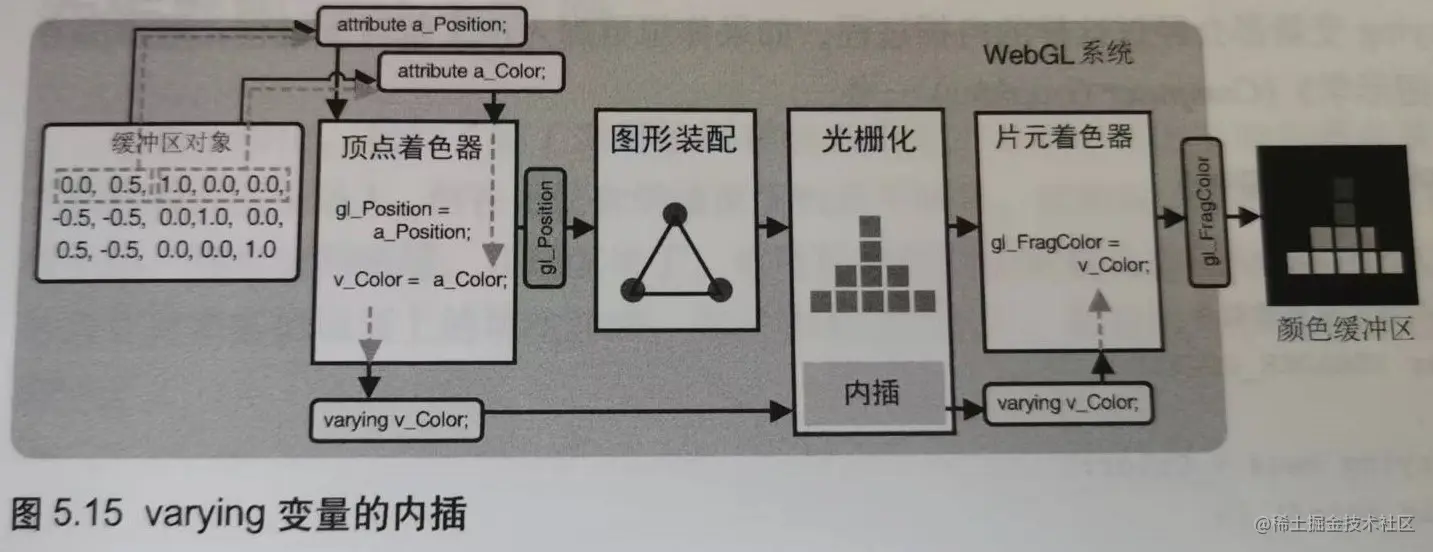

前面我们说到，我们把顶点的颜色赋值给顶点着色器的varying变量v_Color，它的值被传递给片元着色器中同名、同类型的变量。但实际上，顶点着色器中的v_Color 变量在传入片元着色器之前经历了内插过程。所以顶点着色器中的v_Color变量和片元着色器中的v_Color变量实际并不相同。

那什么是内插过程呢？我们看如下的例子：

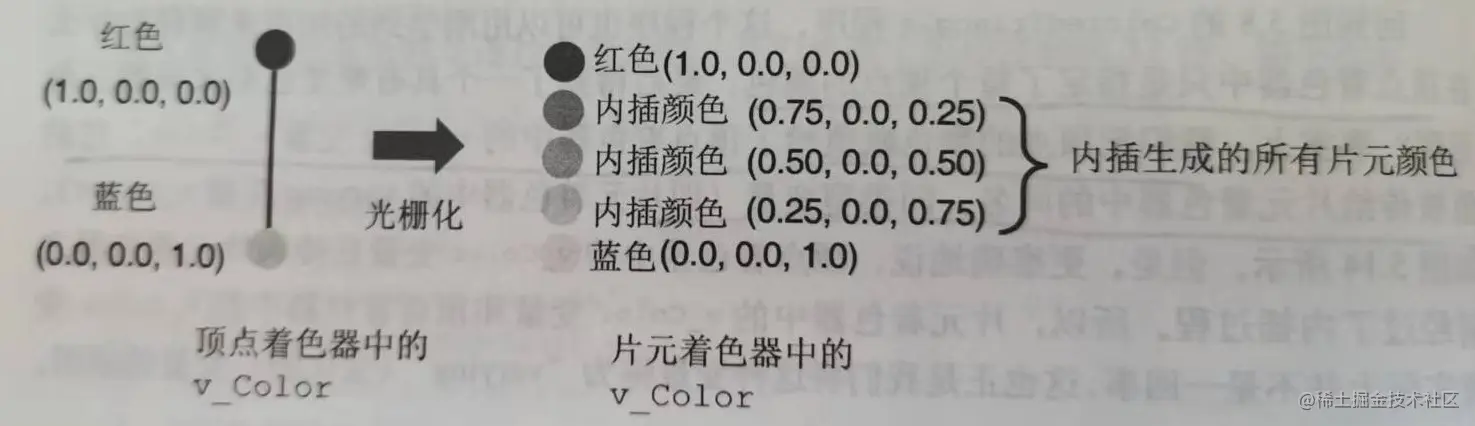

例子中RGBA中的R值从1.0降低到0.0，B值从0.0上升到1.0，线段上的所有片元颜色值都会被恰当的计算出来，这个过程就是内插过程（interpolation process）。具体内插过程是如何计算的，可以参考这篇文章。

上述例子实际效果如下：

四、纹理映射

上述我们通过自定义顶点颜色以及varying变量的内插过程，绘制出了彩色的三角形。但是如果我们需要绘制一个与某个图片相同的图像怎么办呢？这个时候就要用到纹理映射了。

纹理映射（texture mapping）：纹理映射就是将一张图像映射到一个几何图形表面。这张图片可以称为纹理图像（texture image） 或 纹理（texture）。

纹理映射的作用：根据纹理图像，为光栅化后的每个片元涂上合适的颜色。组成纹理图像的像素又被称为纹素(texels)，每一个纹素的颜色都使用 RGB 或 RGBA 格式编码。

在 WebGL 中，要进行纹理映射，需要遵循以下四步：

准备映射待几何图形上的纹理图像
为几何图形配置纹理映射方式
加载纹理图像，对其进行一些配置，以在WebGL中使用它
在片元着色器中将相应的纹素从纹理中抽取出来，并将纹素的颜色赋给片元。

4.1 纹理坐标

上述第二步配置纹理映射方式其实就是，利用图形的顶点坐标来确定屏幕上哪部分被纹理图像覆盖，使用纹理坐标来确定图像上的哪部分将覆盖到几何图形上。

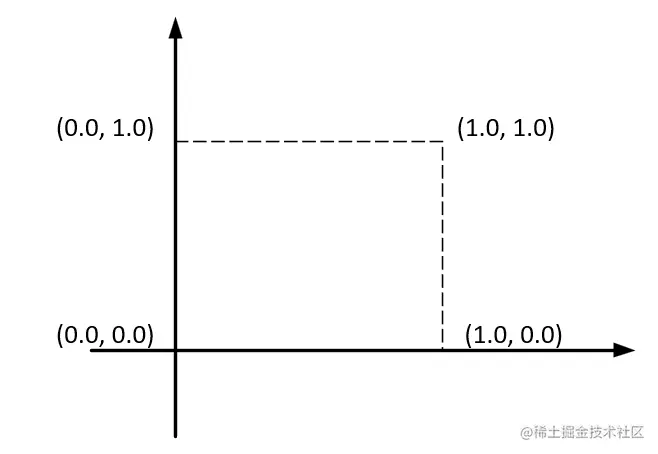

纹理坐标（texture coordinates） 是纹理图像上的坐标，通过纹理坐标可以在纹理图像上获取纹素颜色。它与WebGl的坐标系统不同，如下图所示（矩形区域就是图像）：

4.2 将纹理图像贴到几何图形上

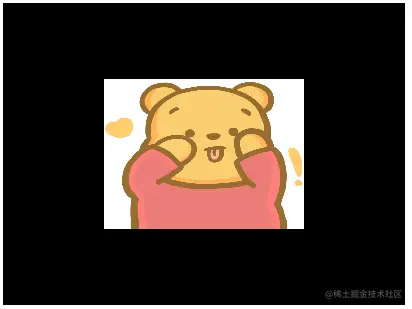

经过上面的介绍，接下来纹理映射的具体代码实现：

// 初始化顶点缓冲区
function initVertexBuffer(gl) {
    // 顶点坐标 纹理坐标
    const verticesTexCoords = new Float32Array([
        -0.5, 0.5, 0.0, 1.0,
        -0.5, -0.5, 0.0, 0.0,
        0.5, 0.5, 1.0, 1.0,
        0.5, -0.5, 1.0, 0.0
    ]);
    const n = 4;  // 点的个数

    // 创建坐标缓冲区对象
    const vertexTexCoordBuffer = gl.createBuffer();
    if (!vertexTexCoordBuffer) {
        console.log('创建坐标缓冲区对象失败！');
        return -1;
    }
    // 将缓冲区对象绑定到目标
    gl.bindBuffer(gl.ARRAY_BUFFER, vertexTexCoordBuffer);
    // 向缓冲区写入数据
    gl.bufferData(gl.ARRAY_BUFFER, verticesTexCoords, gl.STATIC_DRAW);
    const FSIZE = verticesTexCoords.BYTES_PER_ELEMENT;
    // 获取 attribute 变量的存储位置
    const a_Position = gl.getAttribLocation(gl.program, 'a_Position');
    // 判断是否获取成功
    if (a_Position < 0) {
        console.log('获取 a_Position 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_Position 变量
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 4, 0);
    // 连接 a_Position 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_Position);

    // 获取 attribute 变量的存储位置a_TexColor
    const a_TexCoord = gl.getAttribLocation(gl.program, 'a_TexCoord');
    // 判断是否获取成功
    if (a_TexCoord < 0) {
        console.log('获取 a_TexCoord 的存储位置失败！');
        return -1;
    }
    // 将缓冲区对象分配给 a_PointSize 变量
    gl.vertexAttribPointer(a_TexCoord, 2, gl.FLOAT, false, FSIZE * 4, FSIZE * 2);
    // 连接 a_PointSize 变量与分配给它的缓冲区对象
    gl.enableVertexAttribArray(a_TexCoord);

    return n;
}

// 初始化纹理对象
function initTexture(gl, n) {
    // 创建纹理对象
    const texture = gl.createTexture();
    if (!texture) {
        console.log('创建纹理对象失败！');
        return false;
    }
    //获取 u_Sampler 的存储位置
    const u_Sampler = gl.getUniformLocation(gl.program, 'u_Sampler');
    // 判断是否获取成功
    if (u_Sampler < 0) {
        console.log('获取 u_Sampler 的存储位置失败！');
        return false;
    }
    // 创建一个image对象
    const image = new Image();
    // 注册图形加载事件和响应函数
    image.onload = function() { loadTexture(gl, n, texture, u_Sampler, image) };
    // 浏览器开始加载图像
    image.src = './three/pupu.png';

    return true;
}

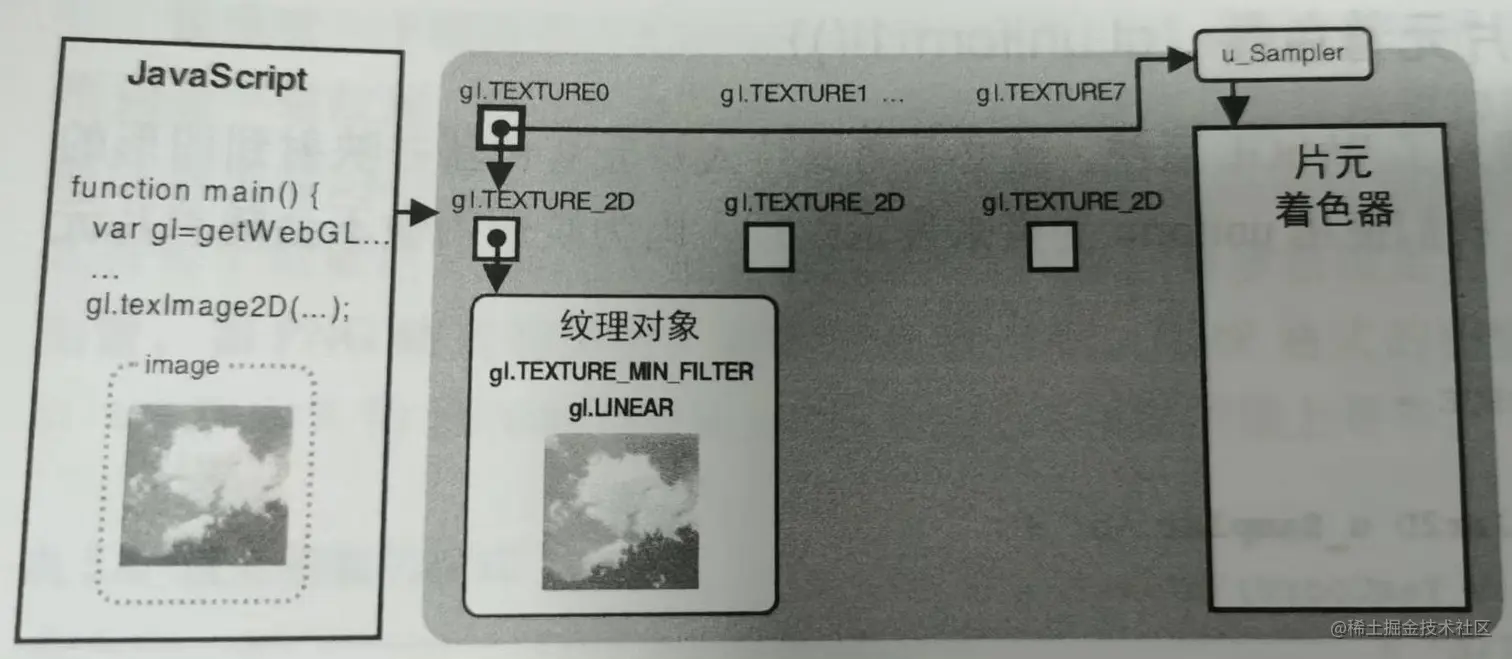

function loadTexture(gl, n, texture, u_Sampler, image) {
    // 对纹理图像进行y轴反转
    gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);
    // 开启0号纹理单元
    gl.activeTexture(gl.TEXTURE0);
    // 向 target 绑定纹理对象
    gl.bindTexture(gl.TEXTURE_2D, texture);
    // 配置纹理参数
    // gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.NEAREST);
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.NEAREST);
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
    gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
    // 配置纹理图像
    gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image);
    // 将0号纹理传递给着色器
    gl.uniform1i(u_Sampler, 0);
    // 设置canvas背景色
    gl.clearColor(0.0, 0.0, 0.0, 1.0);
    // 情况canvas
    gl.clear(gl.COLOR_BUFFER_BIT);
    // 绘制矩形
    gl.drawArrays(gl.TRIANGLE_STRIP, 0, n);

}

const VSHADER_SOURCE =
    'attribute vec4 a_Position;\n' +
    'attribute vec2 a_TexCoord;\n' +
    'varying vec2 v_TexCoord;\n' +  // varying 变量
    'void main() {\n' +
    '  gl_Position = a_Position;\n' +   // 设置顶点坐标
    '  v_TexCoord = a_TexCoord;\n' +  // 将数据传递给片元着色器
    '}\n';

const FSHADER_SOURCE =
    'precision mediump float;\n' +
    'uniform sampler2D u_Sampler;\n' +
    'varying vec2 v_TexCoord;\n' +  // varying 变量
    'void main() {\n' +
    '  gl_FragColor = texture2D(u_Sampler, v_TexCoord);\n' +  // 从顶点着色器接收数据
    '}\n';

function main() {
    // 获取canvas元素
    const canvas = document.getElementById('gl');
    // 获取WebGL绘图上下文
    const gl = canvas.getContext('webgl');
    // 确认WebGL支持性
    if (!gl) {
        console.log('浏览器不支持WebGL');
        return;
    }
    // 初始化着色器
    if(!initShader(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
        console.log('初始化着色器失败!');
        return;
    }

    // 设置顶点位置
    const n = initVertexBuffer(gl);
    if (n < 0) {
        console.log('设置顶点位置失败！');
        return;
    }

    // 配置纹理
    if (!initTexture(gl, n)) {
        console.log('纹理配置失败！');
        return;
    }
}

上述程序的main函数主要分为以下五部分：

顶点着色器中接收顶点的纹理坐标，光栅化后传递给片元着色器
片元着色器根据片元的纹理坐标，从纹理图像中抽取出纹素颜色，赋给当前片元
设置顶点的纹理坐标（initVertexBuffers()）。需要注意的是纹理坐标是 vec2 类型的。
准备待加载的纹理图像，令浏览器读取它
监听纹理图像的加载事件，一旦加载完成，就在WebGL系统中使用纹理。

下面我们就来看看其中具体细节：

（1）配置和加载纹理

initTexture()函数负责配置和加载纹理：

首先调用 gl.createTexture() 函数创建纹理对象
- gl.createTexture()：创建纹理对象以存储纹理图像
  - 返回值：创建的纹理对象，若创建失败，则返回null
- gl.deleteTexture(texture)：删除纹理对象
  - 参数：texture 待删除的纹理对象
gl.getUniformLocation(gl.program, 'u_Sampler')获取uniform变量u_Sampler（取样器）的存储位置，该变量用于接收纹理对象。
创建一个 Image 对象，并注册 onload 事件响应函数 loadTexture()，图像加载完毕后就会调用该函数。（因为图像是异步加载的，所以需要等待图像加载完毕后才能执行后续的操作）
最后通知浏览器开始加载图像。

（2）为 WebGL 配置纹理

如上所述，图像加载完毕后就会执行loadTexture()函数，该函数主要负责配置纹理供 WebGL 使用。

图像Y轴反转 `gl.pixelStorei()`

WebGL纹理坐标系统中的t轴的方向和PNG、BMP、JPG等格式图片的坐标系统的Y轴方向是相反的。因此，只有先将图像Y轴进行反转，才能够正确地将图像映射到图形上。

gl.pixelStorei(pname, param)：使用 pname 和 param 指定的方式处理加载得到的图像

参数：
- pname:
  - gl.UNPACK_FLIP_Y_WEBGL：对图像进行 Y 轴反转。默认值为 false
  - gl.UNPACK_PREMULTIPLY_ALPHA_WEBGL：将图像RGB颜色值的每一个分量乘以 A 。默认值为false。
- param：指定非0（true）或 0（false）。必须为整数。
返回值：无

激活纹理单元 `gl.activeTexture()`

WebGL 通过纹理单元（texture unit） 的机制来同时使用多个纹理。每个纹理单元有一个单元编号来管理一张纹理图像。

系统支持的纹理单元个数取决于硬件和浏览器的WebGL实现，默认情况下，至少支持8个纹理单元。内置的变量gl.TEXTURE0、gl.TEXTURE1......gl.TEXTURE7个表示一个纹理单元

但是在使用纹理单元之前，需要调用gl.activeTexture()函数激活。

gl.activeTexture(textUnit)：激活 textUnit 指定的纹理单元。

参数：
- textUnit：指定准备激活的纹理单元。gl.TEXTURE0、gl.TEXTURE1......gl.TEXTURE7，最后的数字表示纹理单元的编号。
返回值：无

绑定纹理对象 `gl.bingTexture()`

在使用纹理对象之前，需要使用gl.bingTexture()函数绑定纹理对象，告诉 WebGL 系统纹理对象使用的是哪种类型的纹理。

gl.bingTexture(target， texture)：开启 texture 指定的纹理对象，并将其绑定到 target 上。如果在此之前已经通过 gl.activeTexture() 激活了某个纹理单元，则纹理对象也会绑定到这个纹理单元上。

参数：
- target：纹理类型
  - gl.TEXTURE_2D：二维纹理
  - gl.TEXTURE_CUBE_MAP：立方体纹理
- texture：表示绑定的纹理单元
返回值：无

在 WebGL 中，必须通过将纹理对象绑定到纹理单元上，然后通过操作纹理单元来操作纹理对象。

配置纹理对象的参数 `gl.texParameteri()`

我们可以通过gl.texParameteri()配置纹理对象的参数，以此来设置纹理对象映射到图形上的具体方式。

gl.texParameteri(target, pname, param)：将 param 的值赋给绑定到目标的纹理对象的 pname 上。

参数：
- target：gl.TEXTURE_2D 或 gl.TEXTURE_CUBE_MAP
- pname：纹理参数
- param：纹理参数的值
返回值：无

具体配置如下表所示：

纹理参数	描述	值	默认值
`gl.TEXTURE_MAG_FILTER`	放大方法：即当纹理的绘制范围比纹理本身更大时，如何获取纹素颜色	`gl.NEAREST`：使用原纹理上距离（曼哈顿距离）映射后像素中心最近的那个像素的颜色值，作为新的像素值 `gl.LINEAR`：使用原纹理上距离（曼哈顿距离）映射后像素中心最近的四个像素的颜色值加权平均，作为新的像素值。 `gl.NEAREST_MIPMAP_NEAREST` `gl.NEAREST_MIPMAP_LINEAR` `gl.LINEAR_MIPMAP_LINEAR` `gl.LINEAR_MIPMAP_NEAREST`	`gl.LINEAR`
`gl.TEXTURE_MIN_FILTER`	缩小方法：即当纹理的绘制范围比纹理本身更小时，如何获取纹素颜色	同 `gl.TEXTURE_MAG_FILTER`	`gl.NEAREST_MIPMAP_LINEAR`
`gl.TEXTURE_WRAP_S`	水平填充方法：即如何对纹理图像左侧或右侧的区域进行填充	`gl.REPEAT`：平铺式重复纹理 `gl.MIRRORED`：镜像对称式重复纹理 `gl.CLAMP_TO_EDGE`：使用纹理图像边缘值	`gl.REPEAT`
`gl.TEXTURE_WRAP_T`	垂直填充方法：即如何对纹理图像上方或下方的区域进行填充	同 `gl.TEXTURE_WRAP_S`	`gl.REPEAT`

注：(x1, y1) 和 (x2, y2) 的曼哈顿距离为 |x1 - x2| + |y1 - y2|

将纹理图像分配给纹理对象 `gl.texImage2D()`

gl.texImage2D(target, level, interalformat, format, type, image)：将 image 指定的图形分配给绑定到目标上的纹理对象。

参数：
- target：gl.TEXTURE_2D 或 gl.TEXTURE_CUBE_MAP
- level：传入 0
- internalformat：图像的内部格式
- format：纹理数据的格式，必须与internalformat相同
- type：纹理数据的类型
- image：包含纹理图像的 Image 对象
返回值：无

纹素数据的格式：

格式	描述
`gl.RGB`	红、绿、蓝
`gl.RGBA`	红、绿、蓝、透明度
`gl.ALPHA`	（0.0， 0.0，0.0，透明度）
`gl.LUMINANCE`	L、L、L、1L 流明：表示我们感知到的物体表面的亮度，通常使用物体表面红绿蓝颜色分量值来加权平均计算
`gl.LUMINANCE_ALPHA`	L、L、L、透明度

通常 JPG、BMP 格式使用gl.RGB，PNG 格式使用gl.RGBA，灰度图像使用gl.LUMINANCE和gl.LUMINANCE_ALPHA

纹理数据的数据格式：

格式	描述
`gl.UNSIGNED_BYTE`	无符号整型，每个颜色分量占据1字节
`gl.UNSIGNED_BYTE_5_6_5`	RGB：每个分量分别占据 5、6、5 比特
`gl.UNSIGNED_BYTE_4_4_4_4`	RGBA：每个分量分别占据 4、4、4、4 比特
`gl.UNSIGNED_BYTE_5_5_5_1`	RGBA：每个分量分别占据 5、5、5、1 比特

通常使用gl.UNSIGNED_BYTE无符号整型，后面几种类型通常用来压缩数据，以减少浏览器加载图像时间。

将纹理单元传递给片元着色器 `gl.uniform1i()`

用于接收纹理对象数据的变量必须为以下数据类型其中一种：

类型	描述
`sampler2D`	绑定到 `gl.TEXTURE_2D` 上的纹理数据类型
`samplerCube`	绑定到 `gl.TEXTURE_CUBE_MAP` 上的纹理数据类型

gl.uniform1i()的第二个参数用于指定纹理单元编号。

在片元着色器中获取纹理像素颜色 `texture2D()`

texture2D(sampler2D sampler, vec2 coord)：从 sampler 指定的纹理上获取 coord 指定的纹理坐标出的像素颜色。

参数：
- sampler：指定纹理单元编号
- coord：指定纹理坐标
返回值：纹理坐标处的像素的颜色值，格式由gl.texImage2D的internalformat参数决定。

以上就是纹理映射的大致过程了。

4.3 使用多幅纹理

前面我们说道，在 WebGL 系统中不止一个纹理单元，这样就意味着我们可以同时使用多幅纹理。

大体流程与4.2相同，只不过要创建多个纹理图像，并绑定到不同的纹理单元上。需要注意的是，因为图片是异步加载的，们不知道哪一张图片先加载完毕，所以我们要在响应程序中判断是否图片都加载完毕。等图片都加载完毕之后再绘制。

具体实现这里就不介绍了。

本文到这里也就结束啦！

参考：

[1] 《WebGL 编程指南》

WebGL系列（3）：颜色与纹理

一、非坐标数据传入顶点着色器

二、varying 变量

三、几何图形的装配和光栅化

内插过程（interpolation process）

四、 纹理映射

4.1 纹理坐标

4.2 将纹理图像贴到几何图形上

（1）配置和加载纹理

（2）为 WebGL 配置纹理

图像Y轴反转 gl.pixelStorei()

激活纹理单元 gl.activeTexture()

绑定纹理对象 gl.bingTexture()

配置纹理对象的参数 gl.texParameteri()

将纹理图像分配给纹理对象 gl.texImage2D()

将纹理单元传递给片元着色器 gl.uniform1i()

在片元着色器中获取纹理像素颜色 texture2D()
