接下来会对Preference Library官方库进行一个系列讲解，本篇文章是Preference Library系列的第七篇，主要是介绍Preference Library的基本渲染原理，感兴趣的可以了解下。

历史文章

练气篇：设置界面的开发利器Preference Library，了解一下~

筑基篇：设置界面的开发利器Preference Library，了解一下~

金丹篇：设置界面的开发利器Preference Library，了解一下~

元婴篇：设置界面的开发利器Preference Library，了解一下~

化神篇：设置界面的开发利器Preference Library，了解一下~

炼虚篇：设置界面的开发利器Preference Library，了解一下~

Preference Library实质是个啥？

这里直接给一个整体的总结：

Preference Library就是一个基于RecyclerView实现的多布局框架，每一个Preference层次结构（设置项）都是RecyclerView的item，每一个不同的Preference层次结构都是一种类型的布局。

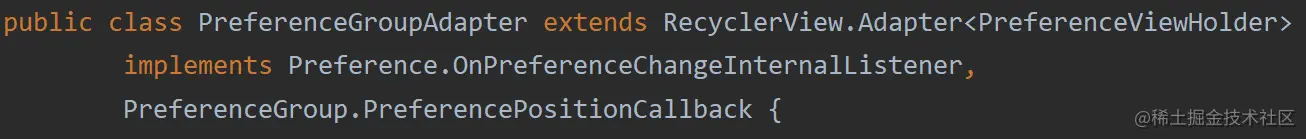

我们负责管理Preference的PreferenceGroupAdapter就继承了RecyclerView.Adapter：

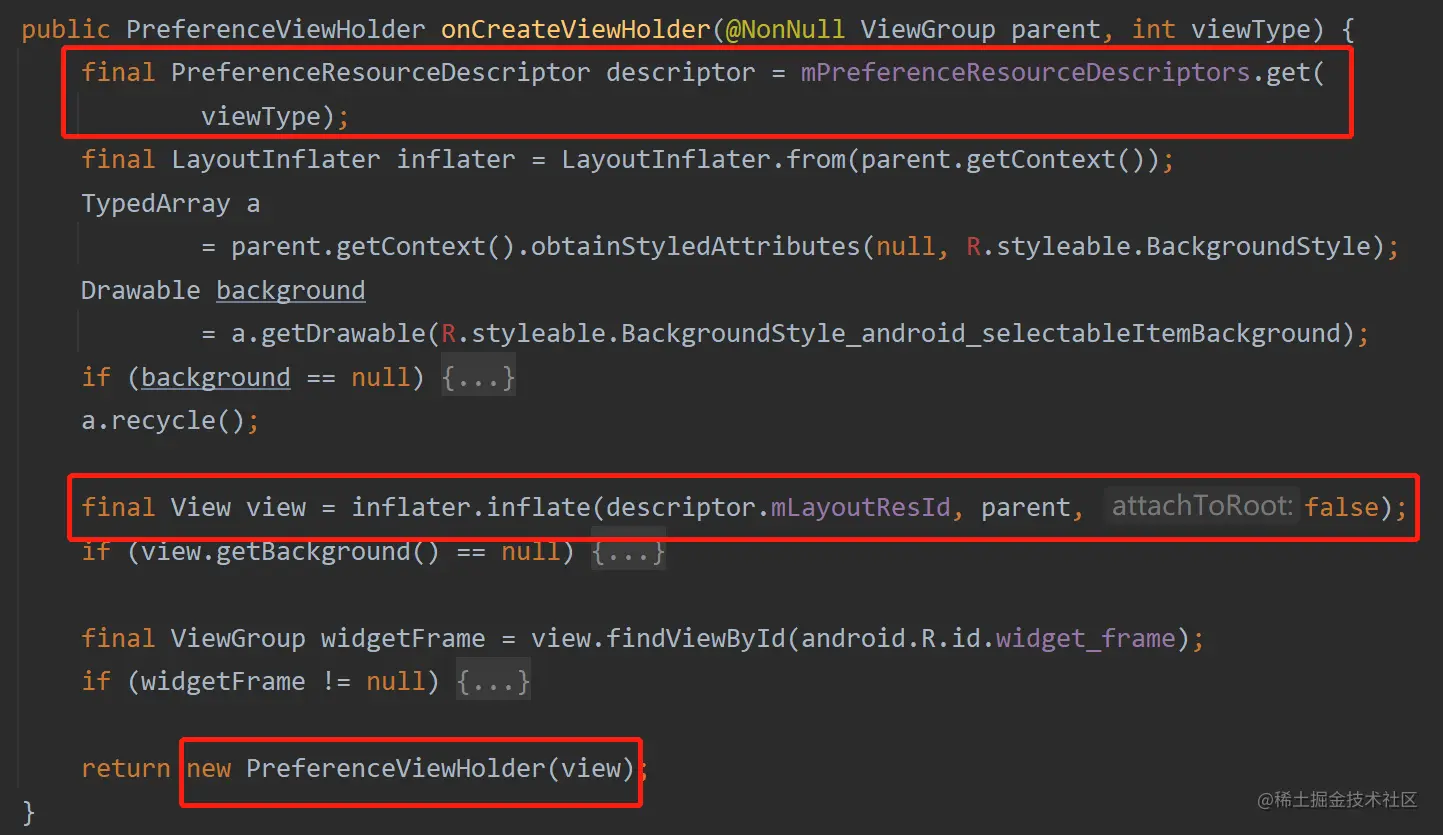

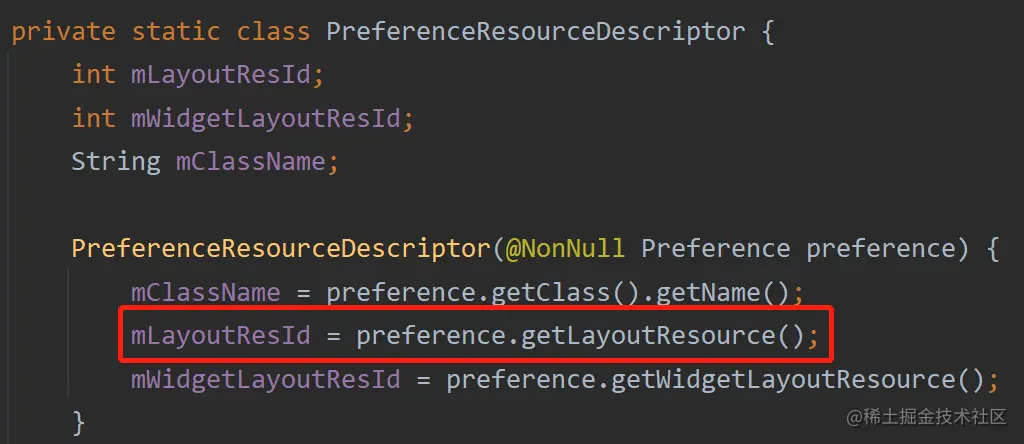

再比如Preference是被PreferenceResourceDescriptor，而每个布局对应的PreferenceViewHolder中的itemView就是通过：PreferenceResourceDescriptor获取Preference持有的布局资源id即mLayoutResId属性进行inflate获取的，这一点我们可以看下熟悉onCreatViewHolder()方法：


接下来我们就从SwitchPreferenceCompat作为入口，观察其是如何经过一步步渲染到界面上的。

SwitchPreferenceCompat是如何渲染的？


switchPreferenceCompatStyle样式属性

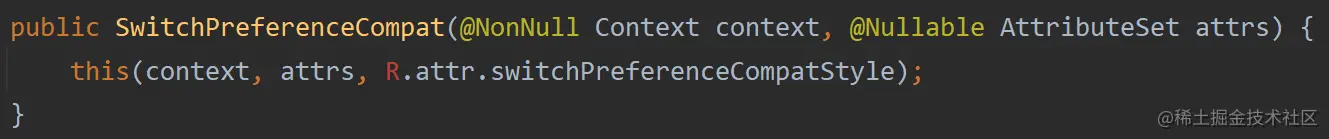

这里从SwitchPreferenceCompat的构造方法说起：


关键就在于R.attr.switchPreferenceCompatStyle提供的style上面，我们走进入看看：

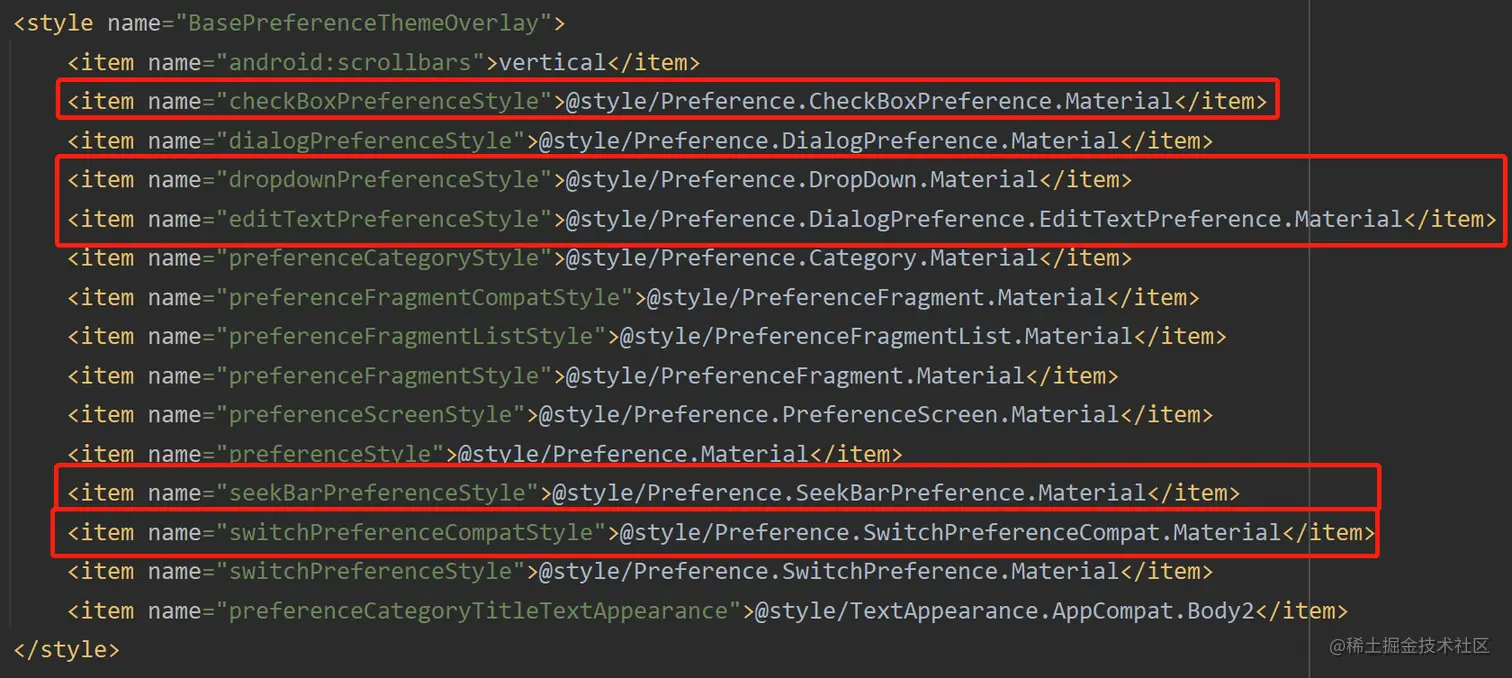

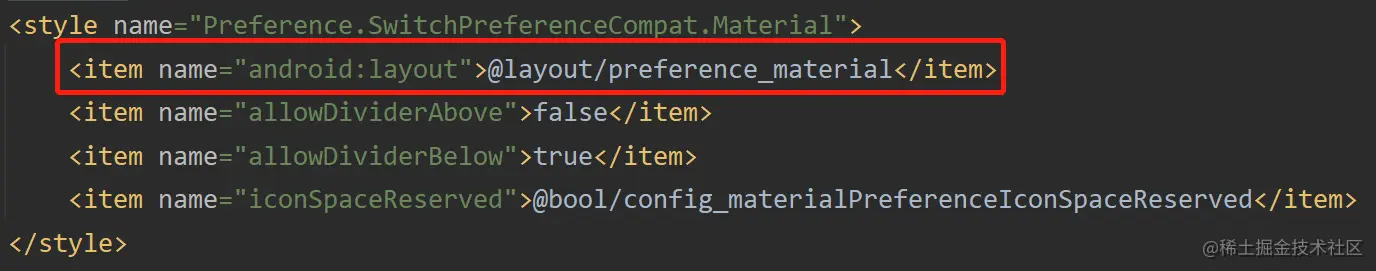

可以看到我们熟悉CheckBoxPreference、SeekBarPreference、SwitchPreferenceCompat等等都有对应的style在这里配置，也就是各个设置项渲染的原理入口就在这里，这里我们只是讲解SwitchPreferenceCompat这个设置项对应的style配置（对应上图第三个红框）：


看到配置的android:layout属性了吧，这是一个关键，我们看下preference_material.xml布局：

<LinearLayout
    android:gravity="center_vertical"
    android:clipToPadding="false"
    android:baselineAligned="false">

    <include layout="@layout/image_frame"/>

    <RelativeLayout
        android:layout_weight="1">
        <TextView
            android:id="@android:id/title"/>
        <TextView
            android:id="@android:id/summary"/>
    </RelativeLayout>

    <LinearLayout
        android:id="@android:id/widget_frame"/>

</LinearLayout>

其中这个就是SwitchPreferenceCompat最终渲染到界面上的根布局，比如左边image_frame是图标，中间上面是title，下面是summary，后面却不是我们想象的切换按钮，而是一个id为widget_frame的LinearLayout布局，这个后面会讲解。

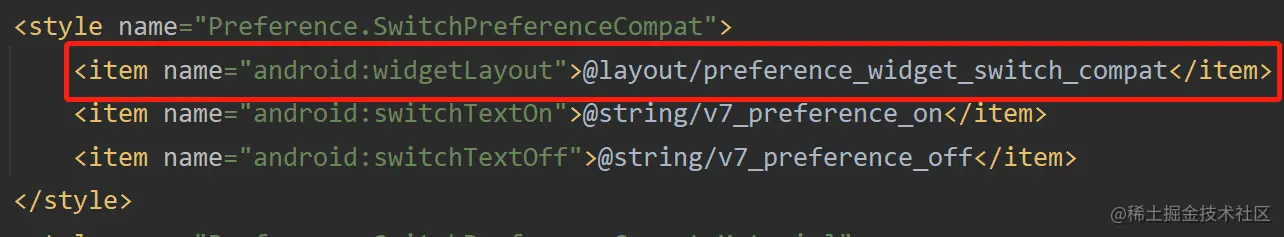

除此之外，Preference.SwitchPreferenceCompat.Material会通过.的方式继承Preference.SwitchPreferenceCompat配置的style：

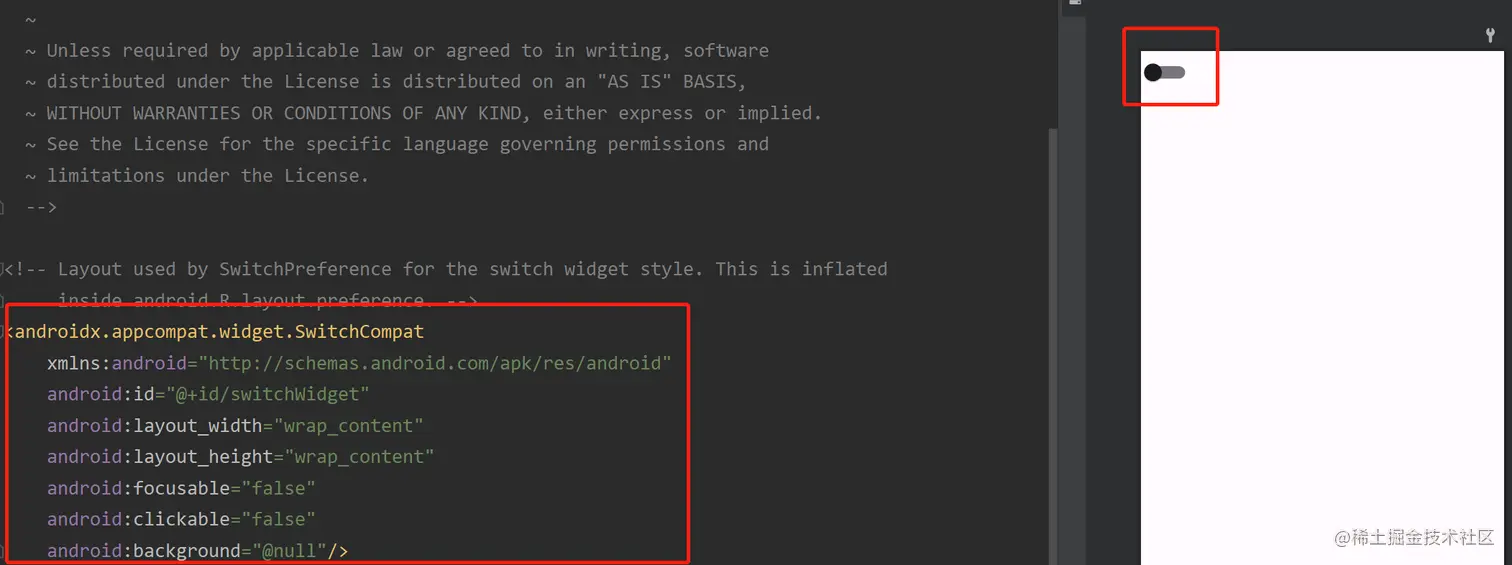

核心就在android:widgetLayout这个属性配置的布局资源了，我们看下preference_widget_switch_compat.xml：


记住这个属性android:widgetLayout，这就是最终SwitchPreferenceCompat渲染到上面android:layout对应根布局中对应的最右边的切换按钮布局。

至于这个布局组合过程是怎么实现的，我们就得看下代码了，关键类就是Preference和PreferenceGroupAdapter。 我们先看下Preference的构造方法。

Preference解析上面两个属性配置的布局资源

这个就是在Preference(SwitchPreferenceCompat父类)的构造方法里面：

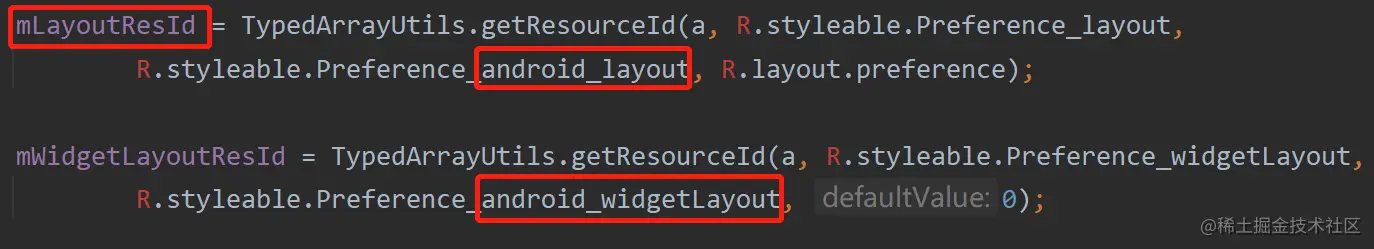

通过TypedArrayUtils.getResourceId就拿到了对应上面android:layout和android:widgetLayout的资源引用，并分别保存到mLayoutResId和mWidgetLayoutResId属性中。

PreferenceGroupAdapter实现最终组合

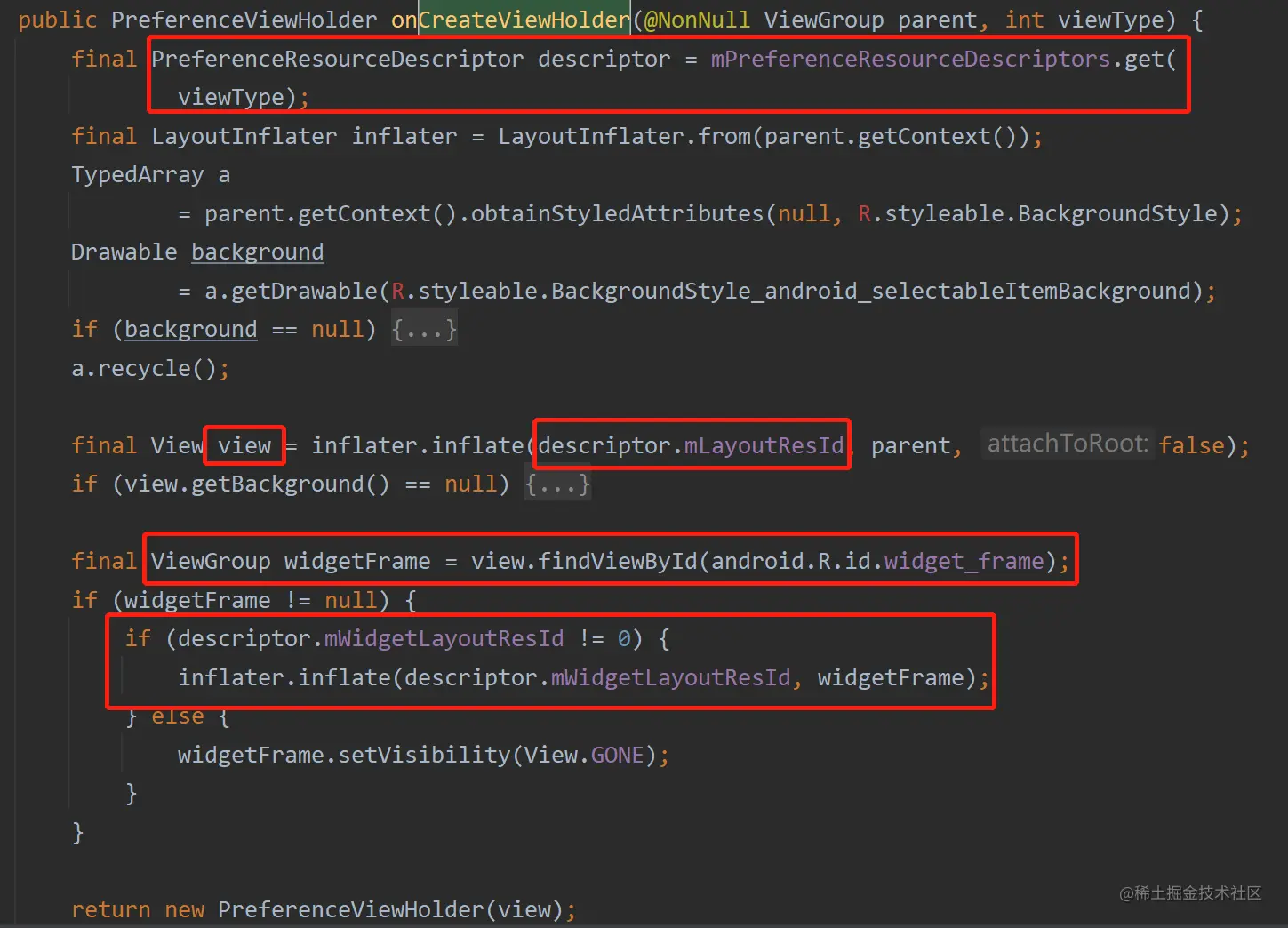

这个最终是在onCreateViewHolder中处理的：


  1. 上面有讲过PreferenceResourceDescriptor封装了Preference，也就是SwitchPreferenceCompat；

  2. 调用其mLayoutResId方法，其实就是间接拿到了SwitchPreferenceCompat父类的mLayoutResId（就是上面保存的SwitchPreferenceCompat最终渲染到界面上的根布局），并inflate生成View：


  3. 拿到上面生成View的widget_frameid对应组件，即Leanerlayout，最终将mWidgetLayoutResId（就是上面保存的SwitchPreferenceCompat父类引用的mWidgetLayoutResId对应的切换布局）添加到该Leanerlayout中，这就完成了最终的界面组合；

  4. 然后将最终生成的View传到PreferenceViewHolder中生成ViewHolder；

总结

本篇文章主要是以SwitchPreferenceCompat作为入口，窥探了Preference Library的渲染机制，希望能对你有所帮助，可以点个赞支持下。
