1. 图
图是一组元素的图形表示。

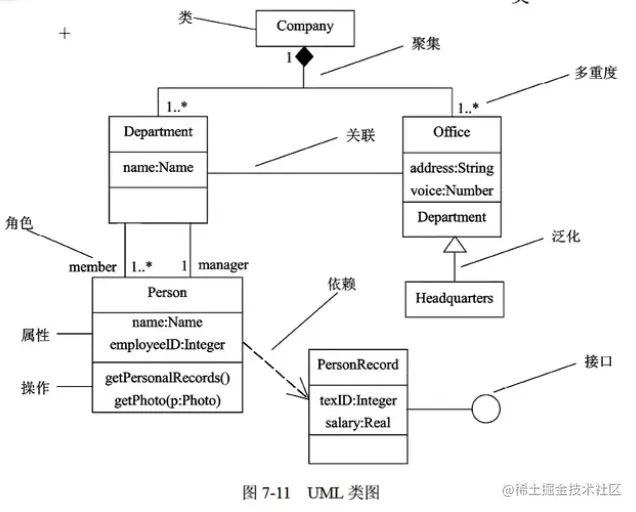

1.1 类图
类图展现了一组对象、接口、协作和它们之间的关系。
类图是静态设计视图。
类图中通常包含以下内容：
- 类
- 接口（少见）
- 协作（少见）
- 依赖、泛化和关联关系
举例：
权限修饰符：
- +：public 共有的
- -：private 私有的
- #：protected 受保护的
- ~：package 包的
举例：

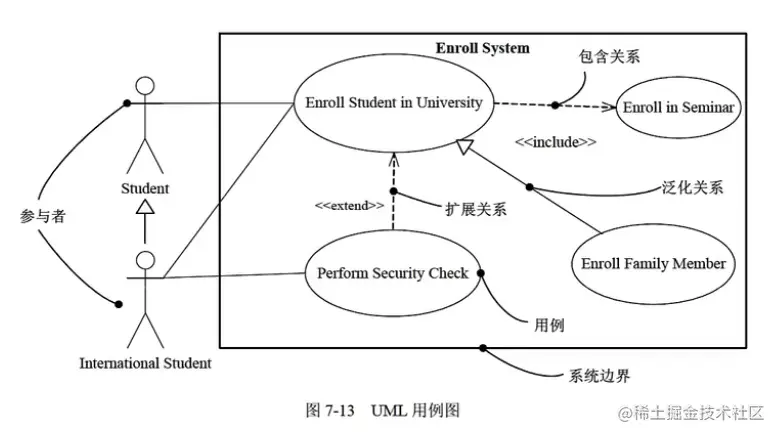

1.2 用例图
用例图展现了一组用例、参与者以及它们之间的关系。
一般包含以下内容：
- 用例
- 参与者
- 用例之间的扩展关系（《extend》）和包含关系（《include》），参与者和用例之间的关联关系，用例与用例以及参与者与参与者之间的泛化关系
举例：
1.2.1 包含关系
包含关系是用例与用例之间的关系，一个用例包含另一个用例。
《include》
基本用例（包含用例、父类） ----------------> 被包含用例（子类）
举例：
查看订单操作、修改地址操作都包含了登录。
包含意味着必须通过被包含用例。
1.2.2 扩展关系
扩展关系是用例与用例之间的关系。
一个用例执行的时候，可能会发生一些特殊的情况或可选的情况。这种情况就是这个用例的扩展用例。
扩展关系与包含关系相反，是子类指向父类。
《extend》
扩展用例（子类） ----------------> 基本用例（父类）

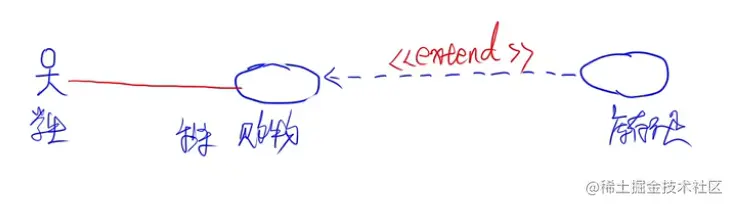

举例：
购物时，有特殊情况为 库存不足，则不能购买。
1.2.3 泛化关系
泛化关系是用例与用例或参与者与参与者之间的关系。
A（子类） ————————▷B（父类）
举例：
学生————▷人，学生是人的子元素。
