音视频基础知识:RGB 与 YUV 的采样与存储

在上一篇文章中,我们带大家了解了视频、图像、像素和色彩之间的关系,还初步认识了两种常用的色彩空间,分别是大家比较熟悉的 RGB,以及更受视频领域青睐的 YUV。今天,我们将继续深入学习 RGB、YUV 的相关内容,进一步了解它们的常见采样格式和存储格式。

色彩的采样格式和存储格式影响我们处理图像的方式,只有使用正确的方式,才能呈现正确的图像效果。

RGB 的采样和存储

我们已经知道,图像由像素组成,而像素通过记录色彩空间各分量呈现各种各样的色彩。对于 RGB 色彩空间,其三个分量 R(红)、G(绿)、B(蓝),它们之间具有相关性,对于色彩的表示来说缺一不可。

所以,RGB 的每个像素都会完整采样三个分量,采样比例为 1:1:1(指每个分量的采样数,而非每个分量的数值)。也正是因为这种采样要求,RGB 颜色空间在采集上不好进行数据压缩,不太适用于视频图像的编码、传输。

RGB 三个分量采样后,在内存中是依次排列存储的。但是,它们的存储顺序不一定是字面描述的 R、G、B。不同的应用场景,因处理逻辑差异可能会使用不同的规则。比如,MATLAB 使用的存储顺序为 R、G、B,而 OpenCV 则使用 B、G、R,如下图所示:


R、G、B 顺序


B、G、R 顺序

我们把 RGB 字面描述的分量顺序,称为字面序,将其实际存储的分量顺序,称为字节序。确定好色彩空间存储的字节序,是正确处理图像的前提,如果随意对各分量进行读取,可能会导致处理后的颜色出现异常。下图,即为使用 RGB 顺序读取字节序为 BGR 的图片的效果,此时,由于将 B、R 分量混淆了,得到了错误的图片颜色。


左一:原图,存储格式为 BGR;左二:使用 RGB 格式进行读取

另外,大家还也会接触到 BGRA 这样的存储格式(比如在 iOS、MAC 上处理摄像头数据),其中的 A ,表示在 RGB 三个通道基础上,增加了一个透明度通道 Alpha,用于调整色彩的透明度,实现更丰富的色彩效果。对于增加了透明度的RGB,同样需要留意其实际的存储顺序,常见的有 BGRA、RGBA、ABGR 和 ARGB 等等。

总之,RGB 的采样格式、存储格式相对比较简单,我们也不做过多的展开。正如上篇文章所述,在视频处理领域,YUV 色彩空间才是主角,它的采样格式、存储格式相对于 RGB 也更加复杂

YUV的采样和存储

1、YUV 的采样格式

大家已经知道,区别于 RGB 色彩空间,YUV 色彩空间的三个分量并非都参与颜色的表示,即便仅存在亮度分量 Y,也能呈现黑白灰的图像轮廓。而人眼对于色度分量 U、V 不是特别敏感,减少一些也不会太影响观感。这种特性体现到采样上,意味着允许我们少采集 U、V 分量、甚至于不采集 U、V 分量(黑白图像),从而在采集上实现可观的数据压缩。按 U、V 分量的采集方式不同,主流的 YUV 采样格式有:YUV 4:4:4,YUV 4:2:2 和 YUV 4:2:0 几种。

看到 “ YUV A:B:C ” 这种标识格式,大家是否很容易将其理解为 “ Y:U:V = A:B:C ”?这种理解是符合直觉的,但并不正确。实际上, "A:B:C" 格式并不是将 YUV 拆分为 3 个分量、然后按 A:B:C 的比例采集,而是基于一个 “宽度为 A 个像素、高度为 2 个像素” 的采样区域,将 UV 分量作为一个整体进行采样,然后描述 UV 分量组相对于 Y 分量的采样率。


宽 A 个像素、高 2 个像素的区域

上面的解释可能比较笼统,要理解 YUV A:B:C 的采样逻辑,我们可以将其先进行拆解,整理为清晰可参考的 “规则”,再结合 “规则” 和实际案例进行分析。对于采样格式 YUV A:B:C 相关 “规则” 的一种理解如下:

  • 对于一个宽度为 A 个像素、高度为 2 个像素的采样区域(两行四列)
  • 第一行需要采样 A 个亮度分量 Y,B 个色度分量组 UV
  • 第二行需要采样 A 个亮度分量 Y,C 个色度分量组 UV
  • 如果 C 为0,则表示第二行不再重新采样 UV 分量,而是复用第一行的 UV 采样

接下来,我们针对主流的 YUV 采样格式,依据上述规则作具体解析,来帮助大家理解。

首先,我们来看看 YUV 4:4:4 采样格式。参照上述“规则”,解析如下:

  • 对于一个宽度为 4 个像素、高度为 2 个像素的采样区域
  • 第一行需要采样 4 个亮度分量 Y,4 组色度分量 UV
  • 第二行需要采样 4 个亮度分量 Y,4 组色度分量 UV

除了文字解析外,我们还可以结合图例来观察。如果用空心圆圈表示 Y 分量,实心圆(蓝色)表示 UV 分量,则 YUV 4:4:4 采样逻辑可以表示为下图(图例颜色不代表实际采样颜色):


YUV 4:4:4

参考上面的图文说明,我们发现,在 YUV 4:4:4 采样格式下 ,每采样一个 Y 分量、就要相应地采样一组 UV 分量。显然,此时 UV 分量组相对于 Y 分量在宽度方向(水平)、高度方向(竖直)上均为等采样,不存在降采样的情况,也即 Y:UV = 1:1。这意味着,在 YUV 4:4:4 采样下,每个元素都包含独立、完整的亮度分量和色度分量。

YUV 4:4:4 采样相对还比较简单,大家肯定都能理解,我们再来看看 YUV 4:2:2。

参照“规则”,我们将 YUV 4:2:2 采样解析如下:

  • 对于一个宽度为 4 个像素、高度为 2 个像素的采样区域
  • 第一行需要采样 4 个亮度分量 Y,2 组色度分量 UV
  • 第二行需要采样 4 个亮度分量 Y,2 组色度分量 UV

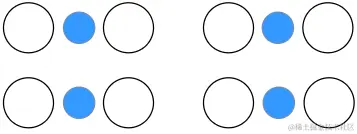

其对应的图例如下:


YUV 4:2:2

参考图例,YUV 4:2:2 采样中,UV 分量组相对于 Y 分量在宽度方向有降采样,水平每两个 Y 分量将共用一个 UV 分量组,也即 Y : UV = 2 : 1。高度方向上未进行降采样,第二行使用与第一行相同的采样逻辑,重新采样两组独立的 UV 分量。显然,由于宽度方向有降采样,YUV 4:2:2 对 UV 分量的采样比 YUV 4:4:4 更少。但基于 YUV 的特性,虽然少采样了部分 UV 分量,也不会太影响画面的色彩,这就在色彩保真的前提下,实现了采集数据的压缩。

以上,我们利用 “规则”,对 YUV 4:4:4 和 YUV 4:2:2 两种采样格式进行了解析。参考解析的结论,你可能会有一个疑问:目前讨论的两种采样格式,似乎并没有推翻 Y:U:V = A:B:C 的 “猜测” ?我们是否误解了它?

当然不是,我们还一个采样格式没有解析,那就是 YUV 4:2:0。

如果按 Y:U:V = A:B:C 的逻辑,YUV 4:2:0 即表示 “ 仅对 Y、U 分量按 4:2 的比例采样,不采集 V 分量 ”。这是一个错误的结论,YUV 4:2:0 采样中仍然包含 YUV 三种分量,UV 分量并未脱离彼此。究竟该怎么理解 YUV 4:2:0 ,问题越是蹊跷,我们越是要冷静,不妨继续参照“规则”,对 YUV 4:2:0 进行拆解:

  • 对于一个宽度为 4 个像素、高度为 2 个像素的采样区域
  • 第一行需要采样 4 个亮度分量 Y,2 组色度分量 UV
  • 第二行需要采样 4 个亮度分量 Y,0 组色度分量 UV
  • 第二行需要复用第一行采样的色度分量组 UV

先从文字说明上理解,YUV 4:2:0 的采样逻辑相对于 YUV 4:2:2 的不同在于,它不仅在宽度方向上做了降采样,在高度方向上也做了“手脚”。采样区域的第二行,将不再采集独立的 UV 分量组,而是复用第一行的采样结果。

现在,我们再来看看图例:


YUV 4:2:0

从图例上看,YUV 4:2:0 在宽度方向、高度方向综合起来,每 4 个 Y 分量(2 X 2 的采样区域)将共用一个 UV 分量。

现在,你肯定对 YUV 4:2:0 采样有了更清晰的认识,也明白了为什么 “ Y:U:V = A:B:C ” 是一个错误的“猜测”。同时,参考对 YUV 4:2:2 的分析,我们还可以推断,由于 YUV 4:2:0 进一步降低了对 UV 分量的采样,其采样数据量相对于 YUV 4:2:2 更少,数据得到进一步压缩。

除了以上三种主流的采样格式,YUV 采样格式还有诸如 YUV 4:1:1 等形式,我们就不做展开了。大家只要理解了 “A:B:C” 的规则逻辑,就能举一反三、融汇贯通。虽然 YUV 采样格式众多,但其模型的共性可总结为:每个像素都会采样亮度分量 Y,但N个像素可能会共用一组色度分量 UV,后者的差异也带来了采样数据量的差异。

关于 YUV 的采样格式我们就先了解到这里,确定采样格式对于正确处理 YUV 图像是至关重要的,如果采样格式判定错误,会读取到异常的图像。

如下,为基于 YUV444 采样格式读取 YUV420 格式图片的一种异常效果:


左一:原图,YUV420;左二:基于 YUV444 读取YUV420

了解采样格式后,就需要考虑如何进行存储,YUV 的存储格式也有好几类,并且一种采样格式还可以选择不同的存储格式,不同采样格式搭配不同的存储格式,得到了不同的 YUV 类型,这些知识综合起来还是有一定理解和记忆难度的,大家跟着我的思路继续往下学习。

2、 YUV的存储格式

在阐述 RGB 色彩空间的存储格式时,我们重点关注了各个分量存储时的 “排列方式”,依据排列的顺序不同得到了 RGB 和 BGR 两种存储格式。在学习 YUV 的存储时,我们也可以借鉴这个思路。

比较特殊的是,我们现在要引入数组,来表示 YUV 的一种存储结构* :平面(Plane) 。我们使用一个数组表示一个存储 “平面” ,N个不同的数组即为 N 个平面。基于平面的概念,再按 YUV 存储时的各分量的排列顺序不同、使用的平面数量不同,我们可以将 YUV 存储格式分为三大类:打包模式(Packed)、平面模式(Planar)和 半平面模式(Semi-Planar)。*

我们先了解下各个模式的规则概述:

  • 打包模式(Packed) :使用一个平面进行存储。在平面1上,将每个像素的 Y、U、V 分量打包后连续、交错存储;
  • 平面模式(Planar) :使用三个平面进行存储。在平面1上,先连续存储所有像素点的 Y 分量;然后在平面2上,存储所有像素点的 U 分量;最后在平面3上,存储所有像素点的 V 分量( U 和 V 的顺序可以交换);
  • 半平面模式(Semi-Planar) :使用两个平面进行存储。在平面1上,先连续存储所有像素点的 Y 分量;然后在平面2上,连续、交错存储所有像素点的 U、V分量( U 和 V 的顺序可以交换)。

以上规则的描述,还是比较清晰的,我们下面结合具体的采样格式,看看不同采样格式、在不同存储格式下的具体表现。为便于理解,我们仍然基于 “宽度为 4 个像素、高度为 2 个像素” 的采样区域作讲述。

2.1 YUV 4:4:4 的存储格式

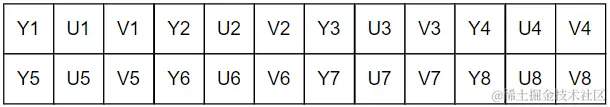

YUV 4:4:4 采样格式比较简单,相应的,其对应的存储格式也比较好理解。YUV 4:4:4 使用打包模式(Packed)进行存储时,4x2 像素采样区域的存储图示如下:


打包模式仅使用一个平面即可,我们可以将这个存储平面视为一个 12x2 的数组。

YUV 4:4:4 如果使用平面模式(Planar)进行存储,如下图:


可以看到,从打包模式变为平面模式,存储平面增加了两个。YUV 各分量分别存储在不同的平面,每个平面均为一个 4x2 的数组。在 YUV 4:4:4 采样、平面模式存储下,如果按先 Y、再 U 、最后 V 的顺序存储,我们称这种 YUV 类型为 I444。如果调整存储顺序为先 Y、再 V 、最后 U,得到 YUV 类型为 YV24 。

最后,我们再来看看 YUV 4:4:4 使用半平面模式(Semi-Planar)存储的效果:


半平面模式下,存储平面为两个,分别存储 Y 分量和 UV 分量。其中存储 Y 分量的平面为 4 x 2 的数组,存储 UV 分量的平面为 8 x 2 的数组。YUV 4:4:4 采样、半平面模式存储下,如果第二个平面按 U、V 的顺序存储,对应的 YUV 类型为 NV24。若使用 V、U 的顺序存储,则为 NV42。

以上,即为 YUV 4:4:4 采样在不同存储格式的表现,以及各种采样格式、存储格式搭配得到的不同 YUV 类型。接下来,按照相同的思路,我们看看 YUV 4:2:2、YUV 4:2:0 的表现。

2.2 YUV 4:2:2 的存储格式

YUV 4:2:2 下各个分量的采样逻辑已经讨论过,结合上文,可简要概括为 “ Y分量全采集,宽度方向每两个 Y 分量共用一组 UV 分量,高度方向每行独立采集 UV 分量 ”,如果你对此不是很理解,可以回到 2.1 节再复习一下。

YUV 4:2:2 使用打包模式(Packed)存储,效果如下图(浅蓝色填充的每组 UV 分量,属于左右两个 Y 分量共用的采样):


YUV 4:2:2 打包模式存储下,唯一平面为 8x2 的数组,每个 Packed 内部的顺序为 Y U V Y,并且遵循两个 Y 共用一组 UV 的特征,其得到的 YUV 格式为 YUVY(和 Packed 内顺序一致)。类似的,按照 Packed 内各分量顺序不同,还可以得到 YUV 类型 VYUY 和 UYVY。

YUV 4:2:2 使用平面模式(Planar)存储,效果如下:


YUV 4:2:2 平面模式存储下,三个平面分别为 4x2、2x2、2x2 的数组,若后两个平面先存 U 后存 V ,则得到 YUV 类型 I422。若先存 V 后存 U ,则得到 YUV 类型 YV16。

YUV 4:2:2 使用半平面模式(Semi-Planar)存储,效果如下:


YUV 4:2:2 半平面模式存储下,两个平面均为 4x2 的数组,第二个平面内,若按 U、V 顺序交错存储,则得到 YUV 类型 NV16。若按 V、U 顺序交错存储,则得到 YUV 类型 NV61。

2.3 YUV 4:2:0 的存储格式

以上,YUV 4:4:4 和 YUV 4:2:2 的主要存储格式已介绍完毕,最后我们再来看看最常用的采样格式 YUV 4:2:0 的存储。YUV 4:2:0 主要使用平面模式(Planar)和 半平面模式(Semi-Planar)。

结合上文,YUV 4:2:0 采样可简要概括为 “ Y 分量全采集,宽度方向和高度方向每四个 Y 分量共用一组 UV 分量,即第二行复用第一行的 UV 采样”,如果你对此不是很理解,可以再回到 2.1 复习一下。

YUV 4:2:0 使用平面模式(Planar)存储:


YUV 4:2:0 平面模式存储下,三个平面分别为 4x2、2x1、2x1 的数组,若后两个平面先存 U 后存 V ,则得到 YUV 类型 I420。若先存 V 后存 U ,则得到 YUV 类型 YV12。

YUV 4:2:0 使用半平面模式(Semi-Planar)存储:


YUV 4:2:0 半平面模式存储下,两个平面分别为 4x2、4x1 的数组,第二个平面若按 U、V 顺序交错存储,则得到 YUV 类型 NV12。若按 V、U 顺序交错存储,则得到 YUV 类型 NV21。

以上,即为 YUV 主流采样格式在不同存储模式下的表现,以及各种组合搭配得到的不同 YUV 类型。值得一提的是,在诸多 YUV 类型中,NV21 是 Android 系统相机使用的类型,而 NV12 被 iOS、MAC 系统相机使用(前面提到,iOS 和 MAC 也会使用 BGRA),大家今后会经常遇到它们,可以优先熟悉熟悉。

与 RGB 一样,我们只有确认了 YUV 图像的存储格式,才能对其进行正确地处理,使用错误的格式会导致颜色异常。

如下,原图为使用平面模式存储、先存 U 平面、再存 Y 平面的 YUV420 图像(I420),如果按 YV12 格式读取(平面模式存储、先存 V 平面、再存 U 平面)将得到图2。


左一:原图,I420;左二:基于 YV12 读取 I420

为方便查阅,我们再将上面提及的,不同采样格式、存储模式、UV 存储顺序以及 YUV 类型的匹配关系,通过表格整理一下:


总结

不得不说,相较于 RGB,YUV 的采样格式和存储格式还是比较复杂的,组合得到的 YUV 类型也是眼花缭乱,你此时或许已云里雾里。这么多格式和类型,该如何去记忆呢?

答案是:无需死记硬背某种具体格式、类型的细节,当我们需要用到的时候,再查阅资料即可。我们需要重点掌握的,是对 “采样格式”、“存储格式” 概念规则的理解,在理解概念规则的基础上,对于任何⼀种 YUV 类型,我们都可以按 “确认采样格式 → 确认存储格式 → 确认 UV 存储顺序” 的思路进行分析,如前面所说,做到融会贯通方可举一反三。

最后,我们通过一个思维导图,梳理一下本篇文章的知识脉络:



本期思考题

请参照 YUV 采样格式的“规则”,说明 YUV 4:1:1 的采样逻辑?

(🤫下期揭秘)

上期思考题 揭秘 ⬇️

问:

RGB颜色空间也能表示黑白色和彩色,为什么还需要YUV来解决黑白电视和彩色电视之间的兼容互通问题呢?

答:

在黑白电视向彩色电视的过渡期,两种类型的电视系统需要共存互通。RGB 色彩空间可以满足彩色电视的显示需求,也完全能胜任黑白画面的显示任务,但是如果统一使用RGB色彩空间,会存在如下问题:

1、RGB 即使只表示黑白,也需要存储三个分量,只不过各分量的值均是0或1。而黑白电视作为旧系统,只能处理一个亮度分量,无法向前兼容RGB;

2、RGB 必须使用三个通道,会极大增加传输带宽的压力。

而 YUV 很好地解决了上述问题:

1、黑白电视可以仅接收 Y 信号、忽略 U、V 信号,向后兼容;

2、YUV 可以与 RGB 无损转换,向前兼容;

3、YUV 可以对 UV 分量进行降采样,降低数据量同时色彩保真,节省带宽。
