红外模块

该传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），可通过电位器旋钮调节检测距离，有效距离范围2～30cm，工作电压为3.3V-5V。该传感器的探测距离可以通过电位器调节、具有干扰小、使于装配、使用方便等特点，可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。

1、当模块检测到前方障碍物信号时，电路板上绿色指示灯点亮电平，同时OUT端口持续输出低电平信号，该模块检测距离2-30cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加：逆时针调电位器，检测距离减少。

2、传感器主动红外线反射探测，因此目标的反射率和形状是探测距离的关键。其中黑色探测距离小，白色大；小面积物体距离小，大面积距离大。

3、传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器；

4、比较器采用LM393，工作稳定

5、可采用3-5V直流电源对模块进行供电。当电源接通时，红色电源指示灯点亮

VCC外接3.3V-5V电压（可以直接与5V单片机和3.3V单片机相连） GND外接GND OUT小板数字量输出接口（0和1）

LM393 是双电压比较器集成电路。

比较器采用LM393，工作稳定

输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用)，输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升。

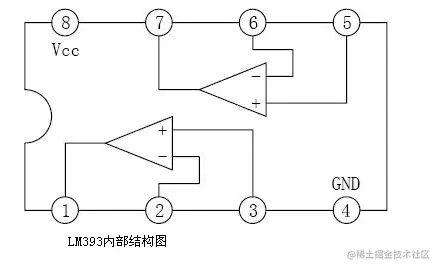

结构图

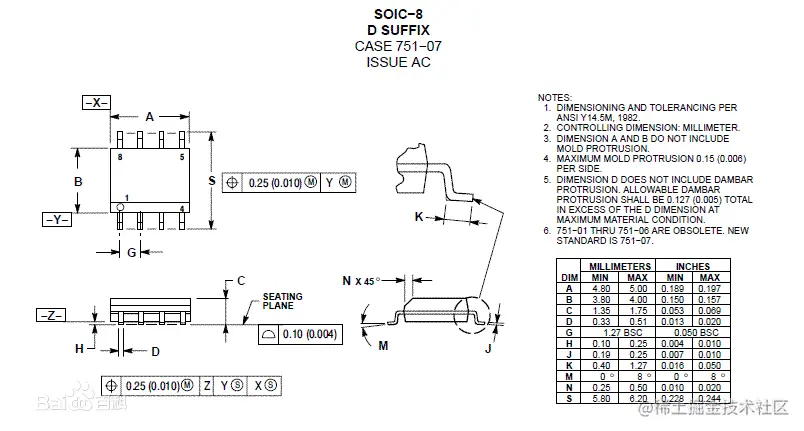

LM393内部采用双列直插8脚塑料封装（DIP8）和微型的双列8 脚塑料封装（SOP8）

应用说明

LM393是高增益,宽频带器件，像大多数比较器一样，如果输出端到输入端有寄生电容而产生耦合，则很容易产生振荡。这种现象仅仅出现在当比较器改变状态时，输出电压过渡的间隙，电源加旁路滤波并不能解决这个问题，标准PBC板的设计对减小输入—输出寄生电容耦合是有助的。减小输入电阻至小于10K将减小反馈信号，而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡，除非利用滞后，否则直接插入IC(集成电路板integrated circuit，缩写：IC) 并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡，如果输入信号是脉冲波形，并且上升和下降时间相当快，则滞回将不需要。

比较器的所有没有用的引脚必须接地。

LM393偏置网络确立了其静态电流与电源电压范围 2.0~30V无关。

通常电源不需要加旁路电容。

差分输入电压可以大于Vcc并不损坏器件，保护部分必须能阻止输入电压向负端超过-0.3V。

LM393的输出部分是集电极开路，发射极接地的NPN输出晶体管，可以用多集电极输出提供或OR ing功能。此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用)，输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许输出箝位在零电平。

主要功能

输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制，输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许 输出箝位在零电平。
