一、GIC介绍
各种中断，都在分发器（Distributor）中分发，它可以设置优先级和可接收中断的核。外设中断到分发器时时pending状态（或者active and pending状态，触发时则是active）。分发器可以传递给CPU核的优先级最高的pending中断，并将其转发给CPU Interface。通过CPU Interface，该中断又向CPU核发出信号，此时CPU核将触发FIQ或IRQ异常。
当CPU核执行异常处理时，异常处理程序必须从CPU Interface寄存器查询中断ID，并开始为中断源提供服务。完成后，处理程序必须写入CPU Interface寄存器以报告处理结束。然后CPU Interface准备转发分发器给它的下一个中断。
中断处理时，中断状态从pending、active结束时变成inactive，中断保存在分发器寄存器中。

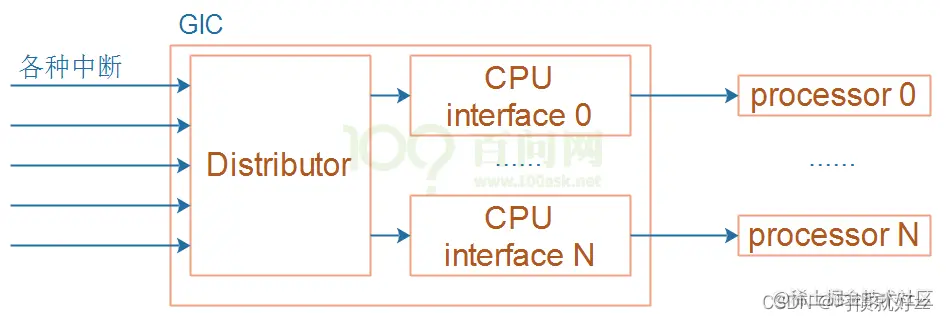

GIC功能划分
GIC主要功能模块有分发器（Distributor）、CPU接口单元（CPU Interface）
- 分发器：所有的中断源都链接到这个单元，它可以通过仲裁单元的寄存器来控制各个中断源的属性。
- CPU接口单元：CPU核通过控制器的CPU接口单元接收中断。
中断可以有多种不同的类型：
- 软件触发中断（SGI,Software Generated Interrupt）：由软件通过写入专用的寄存器来触发软件中断寄存器（ICDSGIR）显式生成的。通常用于CPU核之间的通信。
- 私有外设中断（PPI,Private Peripheral Interrupt）：由单个CPU核私有的外设生成的。PPI中断号为16-31。是CPU核的私有中断源，并且独立于另一个CPU核的相同中断源，比如每个核的计时器。
- 共享外设中断（SPI,Shared Peripheral Interrupt）：由外设生成的，中断控制器可以将其路由到多个核。中断号为32-1020。SPI用于从整个系统可访问的各种外围设备发出中断信号。
中断不仅可以边沿触发，也可以电平触发。
中断可以储与多种不同状态
- 非活动状态（inactive）：中断未触发
- 挂起（pending）：中断源已被触发，但正在等待CPU核处理。待处理的中断要通过转发到CPU接口单元，然后再由CPU接口单元转发到内核。
- 活动（active）：描述了一个以被内核接收并正在处理的中断。
- 活动和挂起（active and pending）：描述了一种情况，其中CPU核正在为中断服务，而GIC又收到来自同一源的中断。
1.1 GIC配置
GIC作为内存映射的外围设备，被软件访问。所有内核都可以访问公共的distributor单元，但是CPU Interface是备份的，也就是说，每个CPU都是用相同的地址来访问其专用CPU接口，一个CPU核不能访问另一个CPU核的CPU接口。 distributor拥有多个寄存器，可以通过这些寄存器配置各个中断的属性。
- 中断优先级：distributor使用它来确定接下来，将哪个中断转发到CPU接口。
- 中断配置：确定中断是对电平触发还是边沿触发
- 中断目标：中孤单可以发给哪些核
- 中断启用或禁用状态：启用时，中断才能变为挂起状态。
- 中断安全性：将中断分配给secure还是normal world软件
- 中断状态：distributor还提供优先级屏蔽，可防止低于某个优先级的中断发给CPU核。让CPU专注于处理某些中断。
1.2 GIC初始化

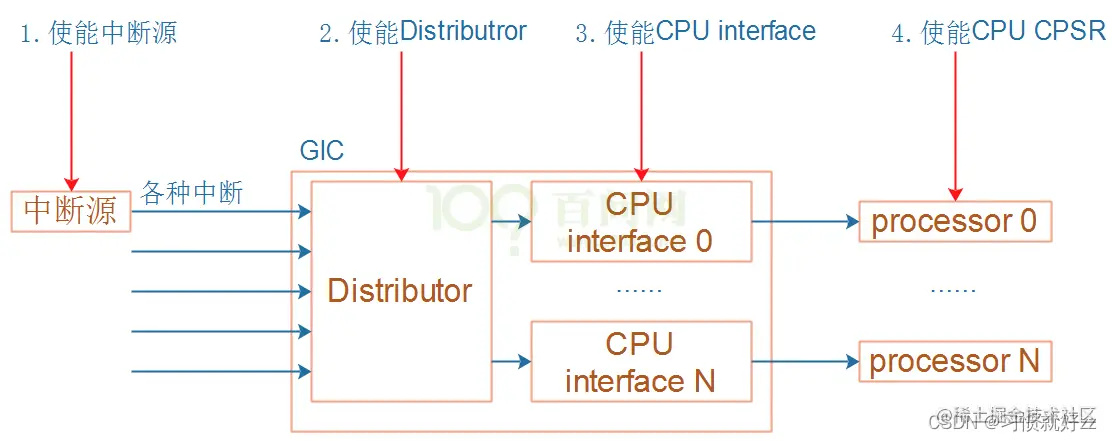

分发器（Distributor）和CPU Interface在复位时均被禁用，复位后，需要初始化后，才能将中断传递给CPU。在分发器中必须配置优先级、目标核、安全性并启用单个中断，然后在控制寄存器中使能它。
每个CPU Interface必须对优先级和抢占式进行配置，处理中断前需要清除CPSR中的屏蔽位来让CPU核接收中断。
1.3 GIC中断处理
当CPU收到中断时，它会跳转到中断向量表去执行。 顶层中断处理程序读取CPU接口模块寄存器来获取中断号，并且分发器会标记为active状态，知道了ID号就能找到对应的处理函数来处理了。 当处理程序完成时，将中断号写入CPU Interface的寄存器中，指示中断处理结束。会把active转变成inactive和pending。CPU Interface就能将更多的pending中断发给CPU核。
二、GIC寄存器
GIC分为两部分：Disctributor和CPU Interface，她们寄存器前缀为GICD_ 和GICC_。这些寄存器都映射为内存接口，CPU可以直接读写。
1.2.1 Distributor 寄存器描述
1. Distributor Control Register, GICD_CTLR
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 1 | EnableGrp1 | R/W | 用于将pending Group 1中断从Distributor转发到CPU interfaces 0：group 1中断不转发 1：根据优先级规则转发Group 1中断 |
| 0 | EnableGrp0 | R/W | 用于将pending Group 0中断从Distributor转发到CPU interfaces 0：group 0中断不转发 1：根据优先级规则转发Group 0中断 |
2. Interrupt Controller Type Register, GICD_TYPER
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 15:11 | LSPI | R | 如果GIC实现了安全扩展，则此字段的值是已实现的可锁定SPI的最大数量，范围为0（0b00000）到31（0b11111）。 如果此字段为0b00000，则GIC不会实现配置锁定。 如果GIC没有实现安全扩展，则保留该字段。 |
| 10 | SecurityExtn | R | 表示GIC是否实施安全扩展： 0未实施安全扩展； 1实施了安全扩展 |
| 7:5 | CPUNumber | R | 表示已实现的CPU interfaces的数量。 已实现的CPU interfaces数量比该字段的值大1。 例如，如果此字段为0b011，则有四个CPU interfaces。 |
| 4:0 | ITLinesNumber | R | 表示GIC支持的最大中断数。 如果ITLinesNumber = N，则最大中断数为32*(N+1)。 中断ID的范围是0到（ID的数量– 1）。 例如：0b00011最多128条中断线，中断ID 0-127。 中断的最大数量为1020（0b11111）。 无论此字段定义的中断ID的范围如何，都将中断ID 1020-1023保留用于特殊目的 |
3. Distributor Implementer Identification Register, GICD_IIDR
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:24 | ProductID | R | 产品标识ID |
| 23:20 | 保留 | ||
| 19:16 | Variant | R | 通常是产品的主要版本号 |
| 15:12 | Revision | R | 通常此字段用于区分产品的次版本号 |
| 11:0 | Implementer | R | 含有实现这个GIC的公司的JEP106代码； [11:8]：JEP106 continuation code，对于ARM实现，此字段为0x4； [7]：始终为0； [6:0]：实现者的JEP106code，对于ARM实现，此字段为0x3B |
4. Interrupt Group Registers, GICD_IGROUPRn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:0 | Group status bits | R/W | 组状态位，对于每个位： 0：相应的中断为Group 0； 1：相应的中断为Group 1。 |
对于一个中断，如何设置它的Group ？首先找到对应的GICD_IGROUPRn寄存器，即n是多少？还要确定使用这个寄存器里哪一位。 对于interrtups ID m，如下计算：
n = m DIV 32，GICD_IGROUPRn里的n就确定了；
GICD_IGROUPRn在GIC内部的偏移地址是多少？0x080+(4*n)
使用GICD_IPRIORITYRn中哪一位来表示interrtups ID m？
bit = m mod 32。
5. Interrupt Set-Enable Registers, GICD_ISENABLERn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:0 | Set-enable bits | R/W | 对于SPI和PPI类型的中断，每一位控制对应中断的转发行为：从Distributor转发到CPU interface： 读： 0：表示当前是禁止转发的； 1：表示当前是使能转发的； 写： 0：无效 1：使能转发 |
对于一个中断，如何找到GICD_ISENABLERn并确定相应的位？
对于interrtups ID m，如下计算：
n = m DIV 32，GICD_ISENABLERn里的n就确定了；
GICD_ISENABLERn在GIC内部的偏移地址是多少？0x100+(4*n)
使用GICD_ISENABLERn中哪一位来表示interrtups ID m？
bit = m mod 32。
6. Interrupt Clear-Enable Registers, GICD_ICENABLERn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:0 | Clear-enable bits | R/W | 对于SPI和PPI类型的中断，每一位控制对应中断的转发行为：从Distributor转发到CPU interface： 读： 0：表示当前是禁止转发的； 1：表示当前是使能转发的； 写： 0：无效 1：禁止转发 |
对于一个中断，如何找到GICD_ICENABLERn并确定相应的位？
对于interrtups ID m，如下计算：
n = m DIV 32，GICD_ICENABLERn里的n就确定了；
GICD_ICENABLERn在GIC内部的偏移地址是多少？0x180+(4*n)
使用GICD_ICENABLERn中哪一位来表示interrtups ID m？
bit = m mod 32。
7. Interrupt Set-Active Registers, GICD_ISACTIVERn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:0 | Set-active bits | R/W | 读： 0：表示相应中断不是active状态； 1：表示相应中断是active状态； 写： 0：无效 1：把相应中断设置为active状态，如果中断已处于Active状态，则写入无效 |
对于一个中断，如何找到GICD_ISACTIVERn并确定相应的位？
对于interrtups ID m，如下计算：
n = m DIV 32，GICD_ISACTIVERn里的n就确定了；
GICD_ISACTIVERn在GIC内部的偏移地址是多少？0x300+(4*n)
使用GICD_ISACTIVERn 中哪一位来表示interrtups ID m？
bit = m mod 32。
8. Interrupt Clear-Active Registers, GICD_ICACTIVERn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:0 | Clear-active bits | R/W | 读： 0：表示相应中断不是active状态； 1：表示相应中断是active状态； 写： 0：无效 1：把相应中断设置为deactive状态，如果中断已处于dective状态，则写入无效 |
对于一个中断，如何找到GICD_ICACTIVERn并确定相应的位？
对于interrtups ID m，如下计算：
n = m DIV 32，GICD_ICACTIVERn里的n就确定了；
GICD_ICACTIVERn 在GIC内部的偏移地址是多少？0x380+(4*n)
使用GICD_ICACTIVERn中哪一位来表示interrtups ID m？
bit = m mod 32。
9. Interrupt Priority Registers, GICD_IPRIORITYRn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:24 | Priority, byte offset 3 | R/W | 对于每一个中断，都有对应的8位数据用来描述：它的优先级。 每个优先级字段都对应一个优先级值，值越小，相应中断的优先级越高 |
| 23:16 | Priority, byte offset 2 | R/W | |
| 15:8 | Priority, byte offset 1 | R/W | |
| 7:0 | Priority, byte offset 0 | R/W |
对于一个中断，如何设置它的优先级(Priority)，首先找到对应的GICD_IPRIORITYRn寄存器，即n是多少？还要确定使用这个寄存器里哪一个字节。
对于interrtups ID m，如下计算：
n = m DIV 4，GICD_IPRIORITYRn里的n就确定了；
GICD_IPRIORITYRn在GIC内部的偏移地址是多少？0x400+(4*n)
使用GICD_IPRIORITYRn中4个字节中的哪一个来表示interrtups ID m的优先级？
byte offset = m mod 4。
byte offset 0对应寄存器里的[7:0]；
byte offset 1对应寄存器里的[15:8]；
byte offset 2对应寄存器里的[23:16]；
byte offset 3对应寄存器里的[31:24]。
10. Interrupt Processor Targets Registers, GICD_ITARGETSRn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| 31:24 | CPU targets, byte offset 3 | R/W | 对于每一个中断，都有对应的8位数据用来描述：这个中断可以发给哪些CPU。 处理器编号从0开始，8位数里每个位均指代相应的处理器。 例如，值0x3表示将中断发送到处理器0和1。 当读取GICD_ITARGETSR0～GICD_ITARGETSR7时，读取里面任意字节，返回的都是执行这个读操作的CPU的编号。 |
| 23:16 | CPU targets, byte offset 2 | R/W | |
| 15:8 | CPU targets, byte offset 1 | R/W | |
| 7:0 | CPU targets, byte offset 0 | R/W |
对于一个中断，如何设置它的目杯CPU？优先级(Priority)，首先找到对应的GICD_ITARGETSRn寄存器，即n是多少？还要确定使用这个寄存器里哪一个字节。
对于interrtups ID m，如下计算：
n = m DIV 4，GICD_ITARGETSRn里的n就确定了；
GICD_ITARGETSRn在GIC内部的偏移地址是多少？0x800+(4*n)
使用GICD_ITARGETSRn中4个字节中的哪一个来表示interrtups ID m的目标CPU？
byte offset = m mod 4。
byte offset 0对应寄存器里的[7:0]；
byte offset 1对应寄存器里的[15:8]；
byte offset 2对应寄存器里的[23:16]；
byte offset 3对应寄存器里的[31:24]。
11. Interrupt Configuration Registers, GICD_ICFGRn
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [2F+1:2F] | Int_config, field F | R/W | 对于每一个中断，都有对应的2位数据用来描述：它的边沿触发，还是电平触发。 对于Int_config [1]，即高位[2F + 1]，含义为： 0：相应的中断是电平触发； 1：相应的中断是边沿触发。 对于Int_config [0]，即低位[2F]，是保留位。 |
对于一个中断，如何找到GICD_ICFGRn并确定相应的位域F？
对于interrtups ID m，如下计算：
n = m DIV 16，GICD_ICFGRn里的n就确定了；
GICD_ICACTIVERn 在GIC内部的偏移地址是多少？0xC00+(4*n)
F = m mod 16。
12. Identification registers: Peripheral ID2 Register, ICPIDR2
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:0] | - | R/W | 由实现定义 |
| [7:4] | ArchRev | R | 该字段的值取决于GIC架构版本： 0x1：GICv1； 0x2：GICv2。 |
| [3:0] | - | R/W | 由实现定义 |
1.2.2 CPU interface寄存器描述
1. CPU Interface Control Register, GICC_CTLR
此寄存器用来控制CPU interface传给CPU的中断信号。对于不同版本的GIC，这个寄存器里各个位的含义大有不同。以GICv2为例，有如下2种格式：
以GIC2 with Security Extensions, Non-secure copy 为例，GICC_CTLR中各个位的定义如下：
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:10] | - | 保留 | |
| [9] | EOImodeNS | R/W | 控制对GICC_EOIR和GICC_DIR寄存器的非安全访问： 0：GICC_EOIR具有降低优先级和deactivate中断的功能； 对GICC_DIR的访问是未定义的。 1：GICC_EOIR仅具有降低优先级功能； GICC_DIR寄存器具有deactivate中断功能。 |
| [8:7] | - | 保留 | |
| [6] | IRQBypDisGrp1 | R/W | 当CPU interface的IRQ信号被禁用时，该位控制是否向处理器发送bypass IRQ信号： 0：将bypass IRQ信号发送给处理器； 1：将bypass IRQ信号不发送到处理器。 |
| [5] | FIQBypDisGrp1 | R/W | 当CPU interface的FIQ信号被禁用时，该位控制是否向处理器发送bypass FIQ信号： 0：将bypass FIQ信号发送给处理器； 1：旁路FIQ信号不发送到处理器 |
| [4:1] | - | 保留 | |
| [0] | - | R/W | 使能CPU interface向连接的处理器发出的组1中断的信号: 0：禁用中断信号 1：使能中断信号 |
2. Interrupt Priority Mask Register, GICC_PMR
提供优先级过滤功能，优先级高于某值的中断，才会发送给CPU。
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:8] | - | 保留 | |
| [7:0] | - | R/W | 优先级高于这个值的中断，才会发送给CPU |
[7:0]共8位，可以表示256个优先级。但是某些芯片里的GIC支持的优先级少于256个，则某些位为RAZ / WI，如下所示：
如果有128个级别，则寄存器中bit[0] = 0b0，即使用[7:1]来表示优先级；
如果有64个级别，则寄存器中bit[1:0] = 0b00，即使用[7:2]来表示优先级；
如果有32个级别，则寄存器中bit[2:0] = 0b000，即使用[7:3]来表示优先级；
如果有16个级别，则寄存器中bit[3:0] = 0b0000，即使用[7:4]来表示优先级；
注意：imx6ull最多为32个级别
3. Binary Point Register, GICC_BPR
此寄存器用来把8位的优先级字段拆分为组优先级和子优先级，组优先级用来决定中断抢占。
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:3] | - | 保留 | |
| [2:0] | Binary point | R/W | 此字段的值控制如何将8bit中断优先级字段拆分为组优先级和子优先级，组优先级用来决定中断抢占。 更多信息还得看看GIC手册。 |
4. Interrupt Acknowledge Register, GICC_IAR
CPU读此寄存器，获得当前中断的interrtup ID。
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:13] | - | 保留 | |
| [12:10] | CPUID | R | 对于SGI类中断，它表示谁发出了中断。例如，值为3表示该请求是通过对CPU interface 3上的GICD_SGIR的写操作生成的。 |
| [9:0] | Interrupt ID | R | 中断ID |
5. Interrupt Register, GICC_EOIR
写此寄存器，表示某中断已经处理完毕。GICC_IAR的值表示当前在处理的中断，把GICC_IAR的值写入GICC_EOIR就表示中断处理完了。
| 位域 | 名 | 读写 | 描述 |
|---|---|---|---|
| [31:13] | - | 保留 | |
| [12:10] | CPUID | W | 对于SGI类中断，它的值跟GICD_IAR. CPUID的相同。 |
| [9:0] | EOIINTID | W | 中断ID，它的值跟GICD_IAR里的中断ID相同 |
1.3 GIC编程
使用cortex A7处理器的芯片，一般都是使用GIC v2的中断控制器。 处理GIC的基地址不一样外，对GIC的操作都是一样的。 在NXP官网可以找到IMX6ULL的SDK包。 下载后可以参考这个文件：core_ca7.h，里面含有GIC的初始化代码。
