为什么 Redis 这么快 之 数据结构



数据库这么多,为啥 Redis 能有这么突出的表现呢?一方面,这是因为它是内存数据库,所有操作都在内存上完成,内存的访问速度本身就很快。另一方面,这要归功于它的数据结构。

如果问你 Redis 有哪些数据结构,大部分人都能答出:“ 不就是 String(字符串)、List(列表)、Hash(哈希)、Set(集合)和 Sorted Set(有序集合)吗?”。但其实这是表面的数据类型,是通过底层数据结构来实现的,方便开发者使用的封装数据类型。

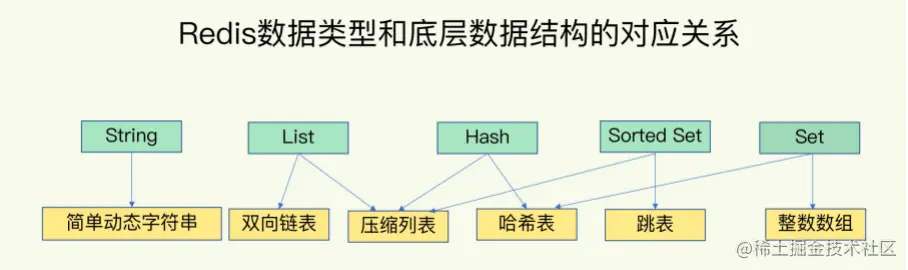

Redis 的底层数据有6种,分别是简单动态字符串、哈希表、压缩列表、快速列表、跳表和整数数组。


看到上图我们会产生几个问题:

  1. 这些数据结构都是值的底层实现,键和值本身之间用什么结构组织?

  2. 为什么集合类型有那么多的底层结构,它们都是怎么组织数据的,都很快吗?

  3. 什么是简单动态字符串,和常用的字符串是一回事吗?

简单动态字符串

Redis 中的字符串是可以修改的字符串,在内存中它是以字节数组的形式存在的。

Redis 的字符串叫 SDS,也就是 Simple Dynamic String。它的结构是一个带长度信息的字节数组。

struct SDS<T> {

 T capacity; // 数组容量

 T len; // 数组长度

 byte flags; // 特殊标识位,不理睬它

 byte[] content; // 数组内容

}
复制代码

如代码所示,content 里面存储了真正的字符串内容,capacity 表示所分配数组的长度,len 表示字符串的实际长度。前面我们提到字符串是可以修改的字符串,它要支持 append 操作。如果数组没有冗余空间,那么追加操作必然涉及到分配新数组,然后将旧内容复制过来,再 append 新内容。如果字符串的长度非常长,这样的内存分配和复制开销就会非常大。

上面的 SDS 结构使用了范型 T,为什么不直接用 int 呢,这是因为当字符串比较短时,len 和 capacity 可以使用 byte 和 short 来表示,Redis 为了对内存做极致的优化,不同长度的字符串使用不同的结构体来表示。

键和值用什么结构组织?哈希表

Redis 使用了一个哈希表来保存所有键值对。

一个哈希表,其实就是一个数组,数组的每个元素称为一个哈希桶。所以,我们常说,一个哈希表是由多个哈希桶组成的,每个哈希桶中保存了键值对数据。

这里有个疑问:如果值是集合类型的话,作为数组元素的哈希桶怎么来保存呢?

答案是:哈希桶中的元素保存的并不是值本身,而是指向具体值的指针。这也就是说,不管值是 String,还是集合类型,哈希桶中的元素都是指向它们的指针。

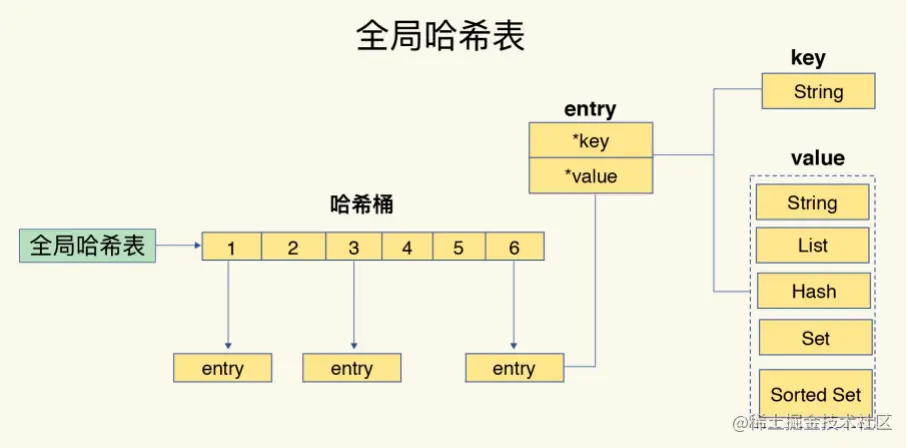

在下图中,可以看到,哈希桶中的 entry 元素中保存了 key 和 value 指针,分别指向了实际的键和值,这样一来,即使值是一个集合,也可以通过 value 指针被查找到。


哈希表的最大好处很明显,就是让我们可以用 O(1) 的时间复杂度来快速查找到键值对——我们只需要计算键的哈希值,就可以知道它所对应的哈希桶位置,然后就可以访问相应的 entry 元素。

这个查找过程主要依赖于哈希计算,和数据量的多少并没有直接关系。也就是说,不管哈希表里有 10 万个键还是 100 万个键,我们只需要一次计算就能找到相应的键。

哈希冲突怎么解决

当你往哈希表中写入更多数据时,哈希冲突是不可避免的问题。这里的哈希冲突,也就是指,两个 key 的哈希值和哈希桶计算对应关系时,正好落在了同一个哈希桶中。

Redis 解决哈希冲突的方式,就是链式哈希。链式哈希也很容易理解,就是指同一个哈希桶中的多个元素用一个链表来保存,它们之间依次用指针连接。

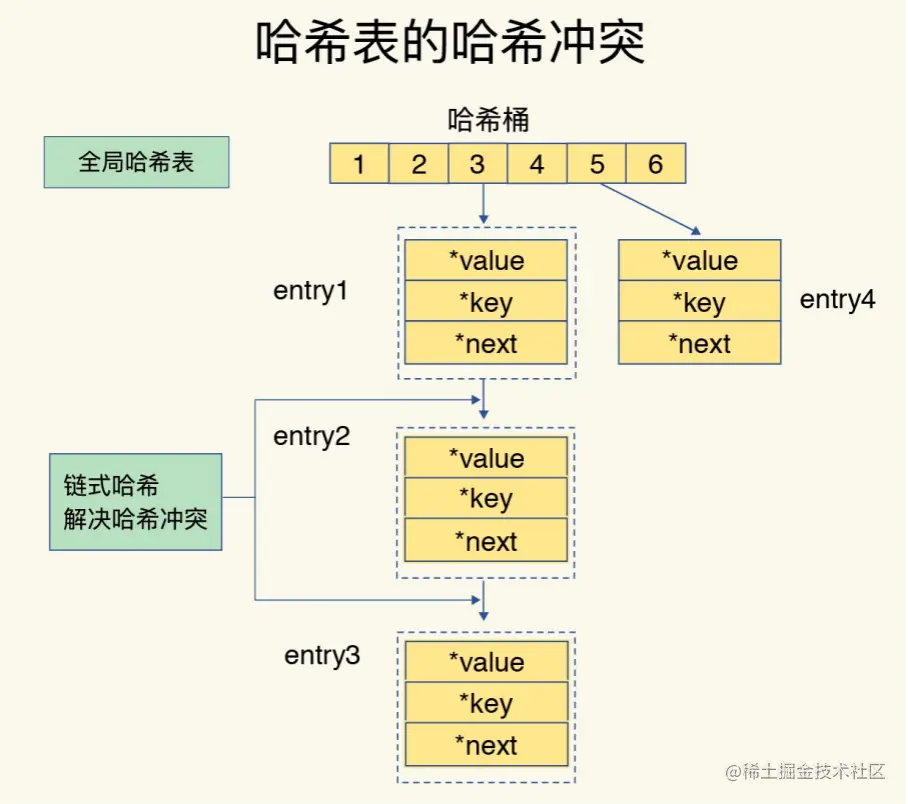

如下图所示:entry1、entry2 和 entry3 都需要保存在哈希桶 3 中,导致了哈希冲突。此时,entry1 元素会通过一个 next 指针指向 entry2 ,同样, entry2 也会通过next指针指向 entry3。这样一来,即使哈希桶 3 中的元素有 100 个,我们也可以通过 entry 元素中的指针,把它们连起来。这就形成了一个链表,也叫作哈希冲突链。


但是,这里依然存在一个问题,哈希冲突链上的元素只能通过指针逐一查找再操作。如果哈希表里写入的数据越来越多,哈希冲突可能也会越来越多,这就会导致某些哈希冲突链过长,进而导致这个链上的元素查找耗时长,效率降低。对于追求“快”的 Redis 来说,这是不太能接受的。

所以,Redis 会对哈希表做 rehash 操作。rehash 也就是增加现有的哈希桶数量,让逐渐增多的 entry 元素能在更多的桶之间分散保存,减少单个桶中的元素数量,从而减少单个桶中的冲突。那具体怎么做呢?

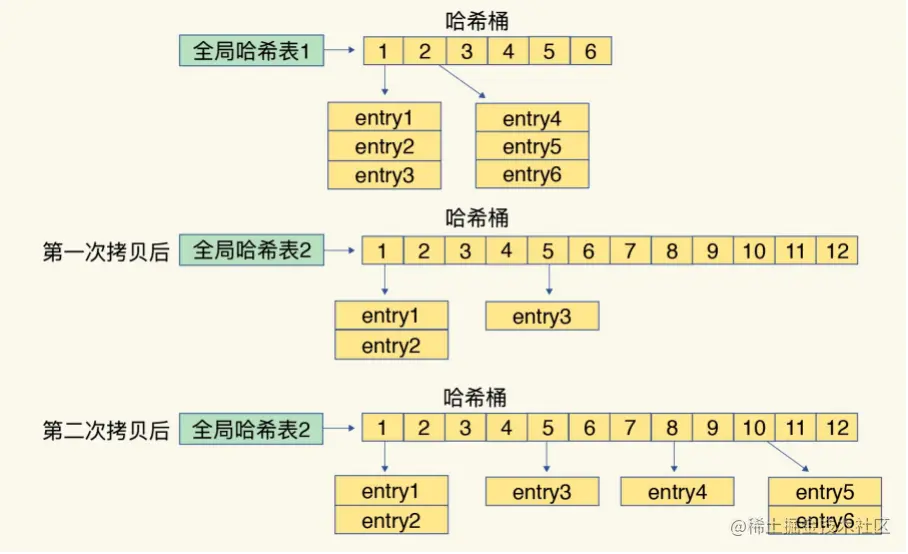

简单来说就是在第二步拷贝数据时,Redis 仍然正常处理客户端请求,每处理一个请求时,从哈希表 1 中的第一个索引位置开始,顺带着将这个索引位置上的所有 entries 拷贝到哈希表 2 中;等处理下一个请求时,再顺带拷贝哈希表 1 中的下一个索引位置的 entries。如下图所示:


这样就巧妙地把一次性大量拷贝的开销,分摊到了多次处理请求的过程中,避免了耗时操作,保证了数据的快速访问。

压缩列表

zset 和 hash 容器对象在元素个数较少的时候,采用压缩列表 ziplist 进行存储。

压缩列表实际上类似于一个数组,数组中的每一个元素都对应保存一个数据。和数组不同的是,压缩列表在表头有三个字段 zlbytes、zltail 和 zllen,分别表示列表长度、列表尾的偏移量和列表中的 entry 个数;压缩列表在表尾还有一个 zlend,表示列表结束。

在压缩列表中,如果我们要查找定位第一个元素和最后一个元素,可以通过表头三个字段的长度直接定位,复杂度是 O(1)。而查找其他元素时,就没有这么高效了,只能逐个查找,此时的复杂度就是 O(N) 了。

压缩列表的设计不是为了查询的,而是为了减少内存的使用和内存的碎片化。比如一个列表中的只保存 int,结构上还需要两个额外的指针prev 和 next,每添加一个结点都这样。而压缩列表是将这些数据集合起来只需要一个 prev 和 next。

快速列表

Redis 早期版本存储 list 列表数据结构使用的是压缩列表 ziplist 和普通的双向链表 linkedlist,也就是元素少时用 ziplist,元素多时用 linkedlist。

// 链表的节点

struct listNode<T> {

  listNode* prev;

  listNode* next;

  T value;

}

// 链表

struct list {

  listNode *head;

  listNode *tail;

  long length;

}
复制代码

考虑到链表的附加空间相对太高,prev 和 next 指针就要占去 16 个字节 ( 64bit 系统的指针是 8 个字节),另外每个节点的内存都是单独分配,会加剧内存的碎片化,影响内存管理效率。后续版本对列表数据结构进行了改造,使用 quicklist 代替了 ziplist 和 linkedlist。

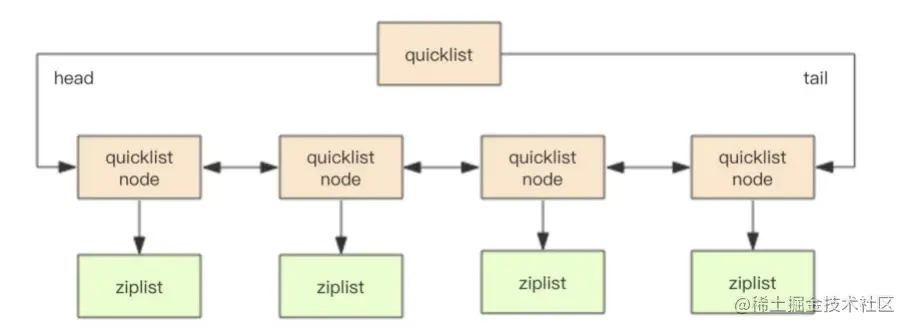

quicklist 是 ziplist 和 linkedlist 的混合体,它将 linkedlist 按段切分,每一段使用 ziplist 来紧凑存储,多个 ziplist 之间使用双向指针串接起来。


quicklist 内部默认单个 ziplist 长度为 8k 字节,超出了这个字节数,就会新起一个 ziplist。ziplist 的长度由配置参数 list-max-ziplist-size决定。

跳表

有序链表只能逐一查找元素,导致操作起来非常缓慢,于是就出现了跳表。具体来说,跳表在链表的基础上,增加了多级索引,通过索引位置的几个跳转,实现数据的快速定位,如下图所示:


如果我们要在链表中查找 33 这个元素,只能从头开始遍历链表,查找 6 次,直到找到 33 为止。此时,复杂度是 O(N),查找效率很低。

为了提高查找速度,我们来增加一级索引:从第一个元素开始,每两个元素选一个出来作为索引。这些索引再通过指针指向原始的链表。例如,从前两个元素中抽取元素 1 作为一级索引,从第三、四个元素中抽取元素 11 作为一级索引。此时,我们只需要 4 次查找就能定位到元素 33 了。

如果我们还想再快,可以再增加二级索引:从一级索引中,再抽取部分元素作为二级索引。例如,从一级索引中抽取 1、27、100 作为二级索引,二级索引指向一级索引。这样,我们只需要 3 次查找,就能定位到元素 33 了。

可以看到,这个查找过程就是在多级索引上跳来跳去,最后定位到元素。这也正好符合“跳”表的叫法。当数据量很大时,跳表的查找复杂度就是 O(logN)。

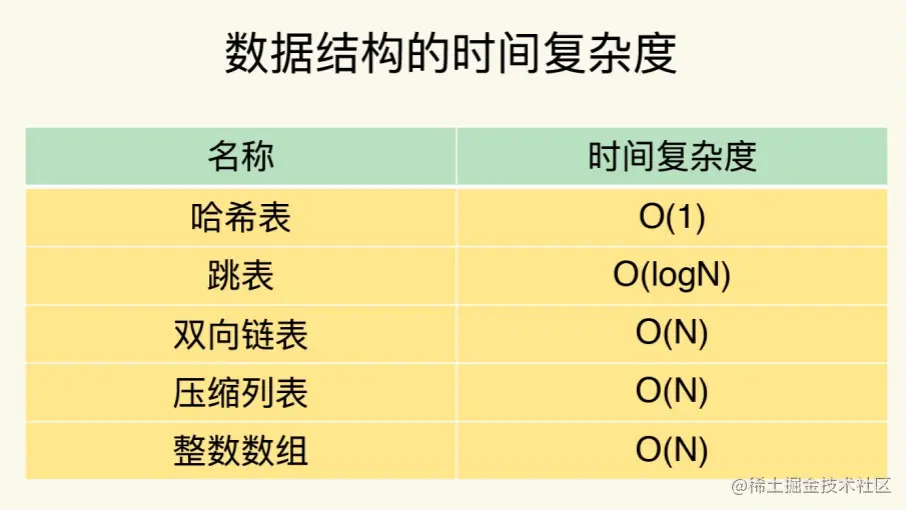

不同数据结构查找的时间复杂度如下图:


扩展阅读

《压缩列表、双向链表和快速列表的性能对比》
