晶振在单片机中是必不可少的元器件，只要用到CPU的地方就必定有晶振的存在，那么晶振是如何工作的呢？
什么是晶振
晶振一般指晶体振荡器，晶体振荡器是指从一块石英晶体上按一定方位角切下的薄片，简称为晶片。

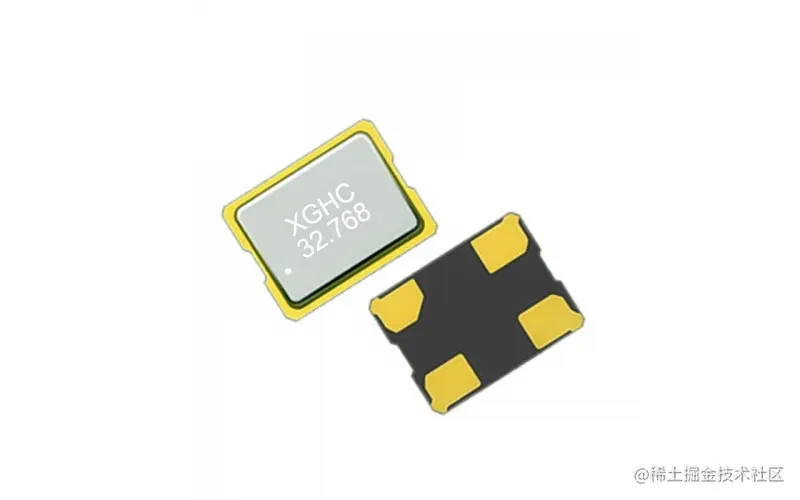

石英晶体谐振器，简称为石英晶振（Crystal oscillator），如下图椭圆物体。
而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。
晶振工作原理
石英晶体振荡器是利用石英晶体的压电效应制成的一种谐振器件，它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片，在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。

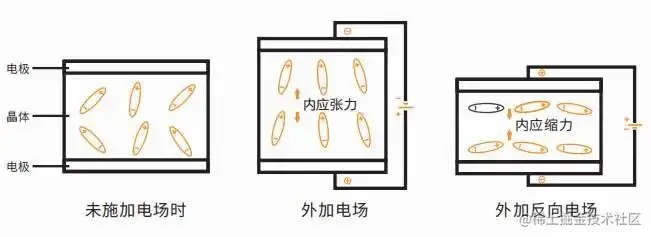

若在石英晶体的两个电极上加一电场，晶片就会产生机械变形。反之，若在晶片的两侧施加机械压力，则在晶片相应的方向上将产生电场，这种物理现象称为压电效应。
如果在晶片的两极上加交变电压，晶片就会产生机械振动，同时晶片的机械振动又会产生交变电场。
在一般情况下，晶片机械振动的振幅和交变电场的振幅非常微小，但当外加交变电压的频率为某一特定值时，振幅明显加大，比其他频率下的振幅大得多，这种现象称为压电谐振，它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关。相关推荐：在MCU晶体两边各接一对地电容的原因。
当晶体不振动时，可把它看成一个平板电容器称为静电电容C，它的大小与晶片的几何尺寸、电极面积有关，一般约几个皮法到几十皮法。当晶体振荡时，机械振动的惯性可用电感L来等效。
一般L的值为几十豪亨到几百豪亨。晶片的弹性可用电容C来等效，C的值很小，一般只有0.0002～0.1皮法。晶片振动时因摩擦而造成的损耗用R来等效，它的数值约为100欧。
由于晶片的等效电感很大，而C很小，R也小，因此回路的品质因数Q很大，可达1000～10000。加上晶片本身的谐振频率基本上只与晶片的切割方式、几何形状、尺寸有关，而且可以做得精确，因此利用石英谐振器组成的振荡电路可获得很高的频率稳定度。
计算机都有个计时电路，尽管一般使用“时钟”这个词来表示这些设备，但它们实际上并不是通常意义的时钟，把它们称为计时器可能更恰当一点。
计算机的计时器通常是一个精密加工过的石英晶体，石英晶体在其张力限度内以一定的频率振荡，这种频率取决于晶体本身如何切割及其受到张力的大小。有两个寄存器与每个石英晶体相关联，一个计数器和一个保持寄存器。
石英晶体的每次振荡使计数器减1。当计数器减为0时，产生一个中断，计数器从保持寄存器中重新装入初始值。这种方法使得对一个计时器进行编程，令其每秒产生60次中断（或者以任何其它希望的频率产生中断）成为可能。每次中断称为一个时钟嘀嗒。
晶振在电气上可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低的频率为串联谐振，较高的频率为并联谐振。
由于晶体自身的特性致使这两个频率的距离相当的接近，在这个极窄的频率范围内，晶振等效为一个电感，所以只要晶振的两端并联上合适的电容它就会组成并联谐振电路。
这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路，由于晶振等效为电感的频率范围很窄，所以即使其他元件的参数变化很大，这个振荡器的频率也不会有很大的变化。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
一般的晶振振荡电路都是在一个反相放大器的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC的引脚都有等效输入电容，这个不能忽略。
一般的晶振的负载电容为15皮或12.5皮，如果再考虑元件引脚的等效输入电容，则两个22皮的电容构成晶振的振荡电路就是比较好的选择。
综上所述：可以理解晶振是单片机的时钟，就像人需要心脏心跳一样，而且，时钟频率和人心脏一样。
有源晶振和无源晶振
电路中的晶振即石英晶体震荡器。
由于石英晶体震荡器具有非常好的频率稳定性和抗外界干扰的能力，所以，石英晶体震荡器是用来产生基准频率的。通过基准频率来控制电路中的频率的准确性。石英晶体震荡器的应用范围是非常广的，它质量等级、频率精度也是差别很大的。通讯系统用的信号发生器的信号源（震荡源），绝大部分也用的是石英晶体震荡器。
1.无源晶振是有 2 个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来
2.有源晶振有 4 只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件
主要看你应用到的电路，如果有时钟电路，就用无源，否则就用有源
无源晶体需要用 DSP 片内的振荡器，无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的 DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。
有源晶振不需要 DSP 的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单 （主要是做好电源滤波，通常使用一个电容和电感构成的 PI 型滤波网络，输出端用一个小阻值的电阻过滤信号即可） ，不需要复杂的配置 。

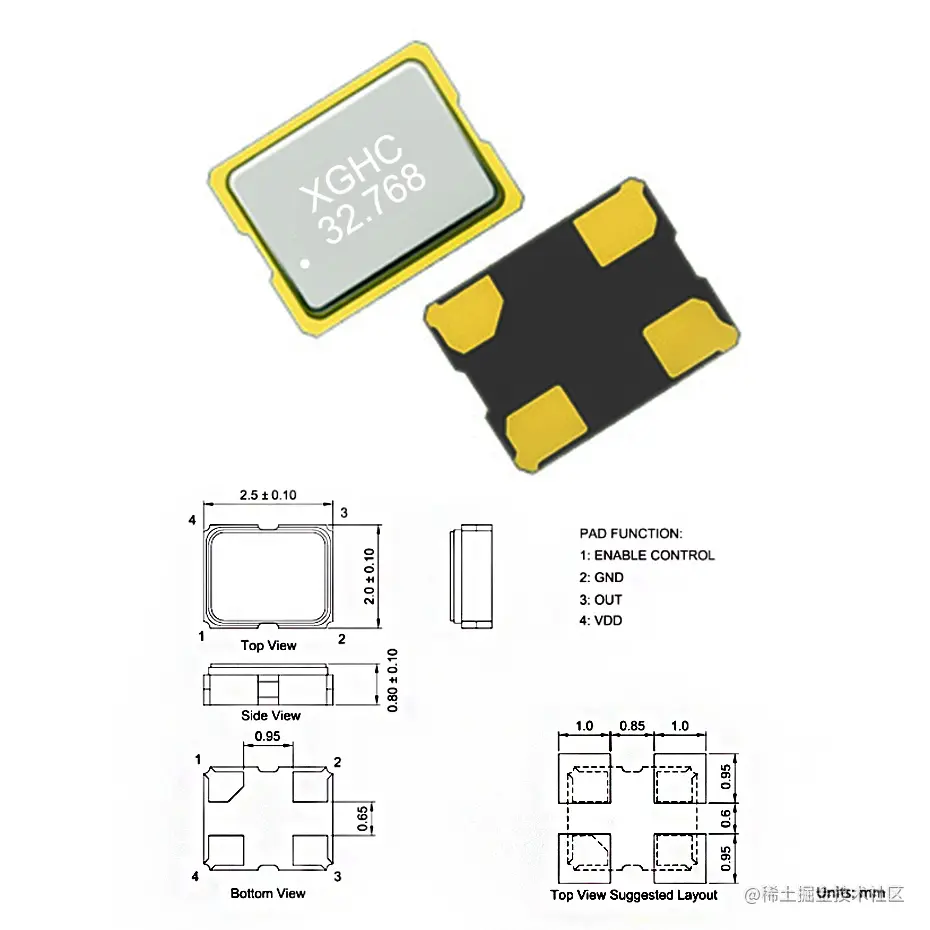

电路有个点标记的为 1 脚，按逆时针（管脚向下）分别为 2、3、4。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。
-- 晶振在应用具体起到什么作用
微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立 RC 振荡器
基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC 振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的 5%至 50%范围内变化。
但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q 值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。
上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成 RC 振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立 RC 振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。
选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。
CMOS 放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04 反相器门电路的功率耗散电容值是 90pF。在 4MHz、5V 电源下工作时，相当于1.8mA 的电源电流。再加上 20pF 的晶振负载电容，整个电源电流为 2.2mA。陶瓷谐振槽路一般具有较大的负载电容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为 10mA ~60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器，如 MAX7375，工作在4MHz 时只需不到 2mA 的电流。
例如某网卡的时钟电路采用了高精度的 SKO25MHz 的晶振，较可靠保证了数据传输的精确同步性，大大减少了丢包的可能性，并且在线路的设计上尽量靠近主芯片，使信号走线的长度大大缩短，可靠性进一步增加。而如果采用劣质晶振，这样做虽然可以降低一点网卡成本，但因为频率的准确性问题，极易造成传输过程中的数据丢包的情况
晶振还有个作用是在电路产生震荡电流,发出时钟信号.
