1. ResNet网络介绍
我们知道要提升网络性能，除了更好的硬件和更大的数据集以外，最主要的办法就是增加网络的深度和宽度，而增加网络的深度和宽度带来最直接的问题就是网络参数剧增，使得模型容易过拟合以及难以训练。在VGG中，通过使用 3 * 3的卷积核替代大卷积核实现将深度提升到了19层；在GoogLeNet中，通过引入Inception结构，实现将深度提升到22层，在BN-Inception中达到30层，还有很多例子都表明，越深的网络性能越好。

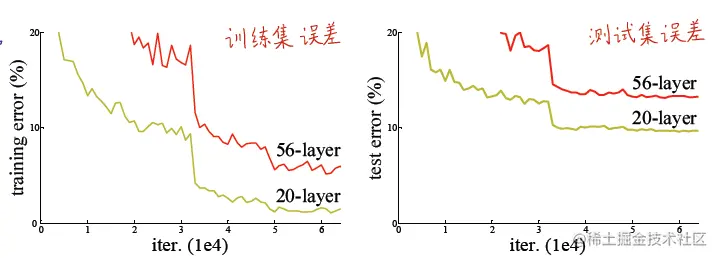

但是直接简单粗暴地堆叠深度，也导致了一个臭名昭著的问题：梯度爆炸/消失，使得网络无法收敛，不过通过适当的权值初始化和Batch Normalization 可以加快网络收敛。但是，当网络收敛后，又暴露出了一个问题，就是网络退化。当网络深度变深后，准确率开始达到饱和，然后迅速退化，并且这种现象不是由梯度消失和过拟合造成的。在论文中给出了如下的一张图，分别表示20层模型和56层模型在测试集和训练集的误差。从图中我们也可以看出，迭代到后面时，误差也是在波动的，说明梯度并没有消失，参数还在更新，并且无论在训练集测试集上，56层的错误率都远高于20层模型的，这也说明不是由过拟合导致的。（过拟合的现象是，在训练集上的误差小，但是在测试集上误差很大）

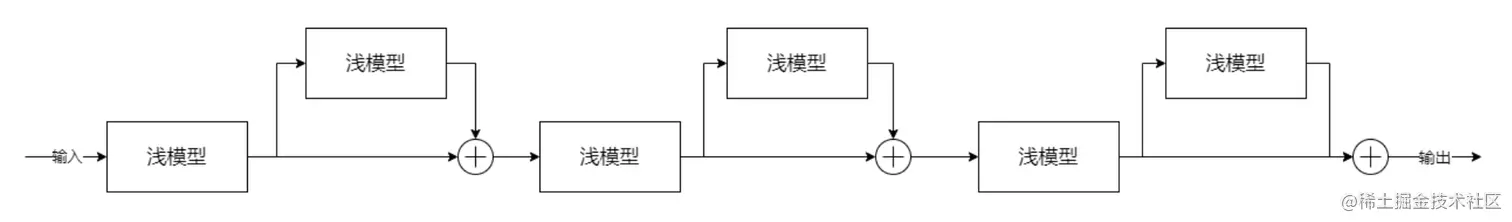

要解决网络退化问题，作者首先提出了一个解决办法，就是先构造一个浅模型，然后将得到浅模型的输出和原输入汇总（记为A）作为下一个浅模型的输入，下一个浅模型将输入A计算得到输出与输入A本身汇总成为下一个浅模型的输入，依次下去，如下图所示。这样做的好处是，将输入引入进来，可以使得模型训练后的效果至少不会比初始的输出差，最多也就是和输入相同，解决了网络退化的问题。进而作者提出了残差模型，具体关于残差 模块为什么可以解决网络退化问题，在下一节会进行介绍。
值得一提的是，ResNet来自的论文 Deep Residual Learning for Image Recognition 作者全部来自中国，其中第一作者何恺明是03年广东高考状元，单单这篇ResNet论文的Google引用达到了10万多，著名的参数初始化方法Kaiming初始化方法就是由他提出的，在PyTorch中也进行了实现（torch.nn.init.kaiming_uniform等），妥妥的超级大牛。
2. 残差模块

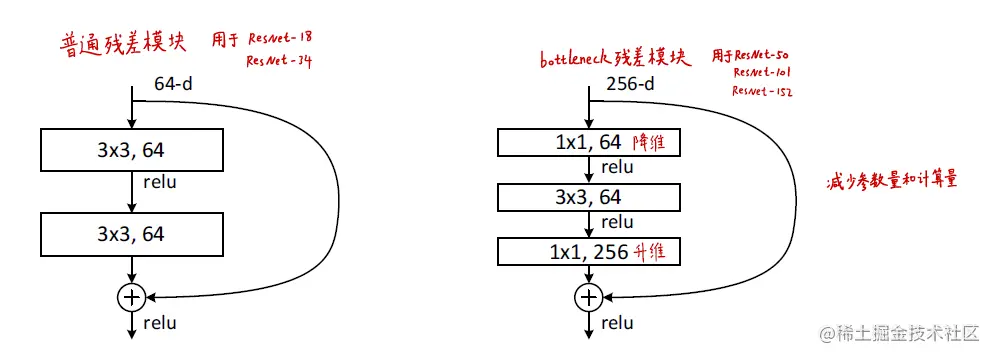

残差模块如下图所示，其中左边用于小型的ResNet网络，右边的用于大型的ResNet网络，之所以要增加1 * 1的卷积核，是为了通过升维和降维减少参数量和计算量。
残差模块解决网络退化的机理：
-
深层梯度回传顺畅： 恒等映射这一路的梯度为1，把深层梯度注入底层，防止梯度消失。
-
传统线性结构网络难以拟合恒等映射： 什么都不做有时很重要，无论什么样的网络模型都很难做到输入和输出相同，而残差模块可以让模型自行选择是否要更新，同时弥补了高度非线性造成的不可逆的信息损失。
-
ResNet反向传播传回的梯度相关性好： 随着网络的加深，相邻像素反向传播来的梯度相关性就越来越低，最后基本无关，变成随机扰动。所谓的相关性，指的是，在图片中，一个像素周围的像素肯定是有一定联系的，比如耳朵上的像素周围也大概率是耳朵。残差模块的引入使得梯度相关性的衰减大幅减少，保持了梯度的相关性。
-

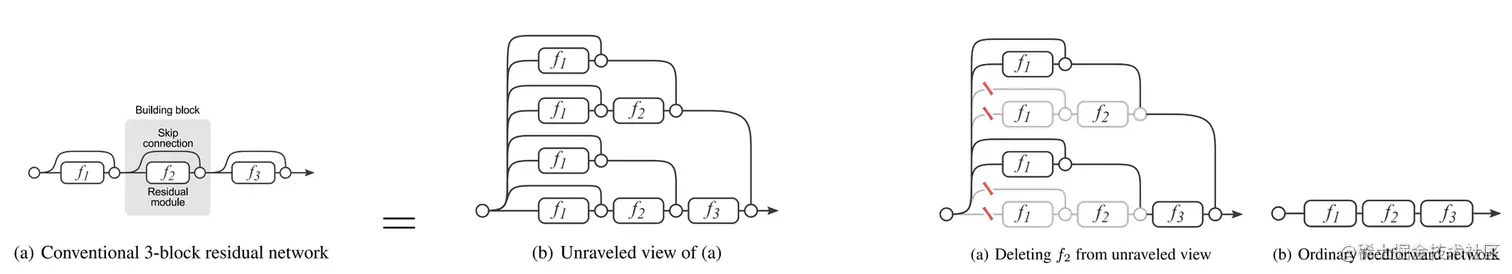

ResNet相当于几个浅层网络的集成： 如下图左所示，三个串联的残差模块可以看成多个浅层神经网络的组合，也就是说，对于 n 个残差模块，有 个潜在的路径（这和Dropout的原理很像）。并且在测试阶段，去掉某几个残差块，几乎不影响性能，如下图右所示，去掉 不会对模型造成很严重的影响，只是和 相关的路无法通过了而已。
3. 模型结构

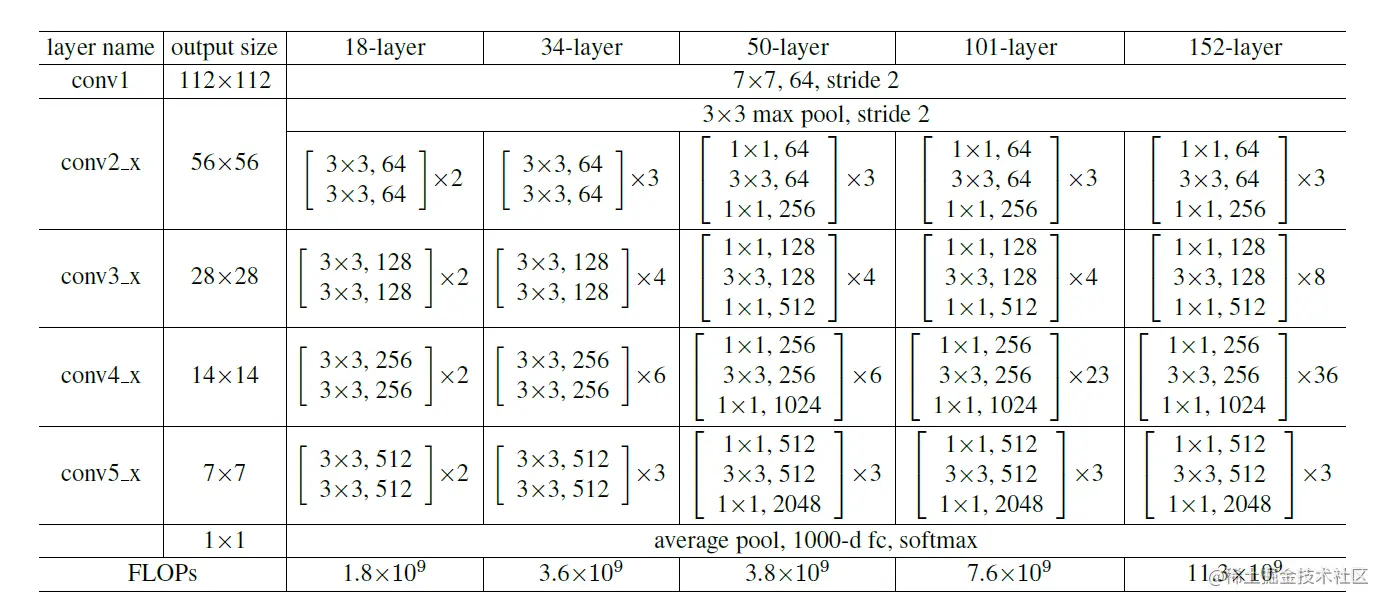

图片来自论文，介绍了不同深度的ResNet结构。下 图是34层的ResNet结构，对照表格分析可以得知，输入图片先经过一个 7 * 7的卷积层，然后是一个 3 * 3的最大池化层，接着在表格中分成了4个卷积结构，第一个卷积结构中是三个残差结构，该残差结构由两个 3 * 3 的卷积层组成；第二个卷积结构由 4 个残差结构组成，该残差结构由两个 3 * 3 的卷积核组成，依次类推，最后经过一个平均池化层，一个全连接层，一个softmax层输出结果。
4. 代码实现
论文中一共介绍了两种残差模块，区别如下所示，一种是基础残差模块，用 BasicBlock 类实现，另外一个是Bottleneck模块，用 Bottleneck 类实现，在表格中我们可以发现，对于不同的深度，虽然采用的残差模块结构都是以下二者之一。但是残差模块的输入输出维度不一定是相同的，具体来说，有些残差模块输入和输出维度相同，而有些输出时输入的两倍，这是为了数据的升维。所以，在实现残差模块时还需要一个标记，表示该模块是否进行升维。残差模块实现后，ResNet模型就是残差结构的堆叠。
import torch
class BasicBlock(nn.Module): # 普通残差结构
expansion = 1
def __init__(self, in_channel, out_channel, stride=1, downsample=None, **kwargs):
super(BasicBlock, self).__init__()
self.conv1 = nn.Conv2d(in_channels=in_channel, out_channels=out_channel,
kernel_size=3, stride=stride, padding=1, bias=False)
self.bn1 = nn.BatchNorm2d(out_channel)
self.relu = nn.ReLU()
self.conv2 = nn.Conv2d(in_channels=out_channel, out_channels=out_channel,
kernel_size=3, stride=1, padding=1, bias=False)
self.bn2 = nn.BatchNorm2d(out_channel)
self.downsample = downsample
def forward(self, x):
identity = x
if self.downsample is not None:
identity = self.downsample(x)
out = self.conv1(x)
out = self.bn1(out)
out = self.relu(out)
out = self.conv2(out)
out = self.bn2(out)
out += identity
out = self.relu(out)
return out
class Bottleneck(nn.Module):
"""
注意：原论文中，在虚线残差结构的主分支上，第一个1x1卷积层的步距是2，第二个3x3卷积层步距是1。
但在pytorch官方实现过程中是第一个1x1卷积层的步距是1，第二个3x3卷积层步距是2，
这么做的好处是能够在top1上提升大概0.5%的准确率。
可参考Resnet v1.5 https://ngc.nvidia.com/catalog/model-scripts/nvidia:resnet_50_v1_5_for_pytorch
"""
expansion = 4
def __init__(self, in_channel, out_channel, stride=1, downsample=None,
groups=1, width_per_group=64):
super(Bottleneck, self).__init__()
width = int(out_channel * (width_per_group / 64.)) * groups
self.conv1 = nn.Conv2d(in_channels=in_channel, out_channels=width,
kernel_size=1, stride=1, bias=False) # squeeze channels
self.bn1 = nn.BatchNorm2d(width)
# -----------------------------------------
self.conv2 = nn.Conv2d(in_channels=width, out_channels=width, groups=groups,
kernel_size=3, stride=stride, bias=False, padding=1)
self.bn2 = nn.BatchNorm2d(width)
# -----------------------------------------
self.conv3 = nn.Conv2d(in_channels=width, out_channels=out_channel*self.expansion,
kernel_size=1, stride=1, bias=False) # unsqueeze channels
self.bn3 = nn.BatchNorm2d(out_channel*self.expansion)
self.relu = nn.ReLU(inplace=True)
self.downsample = downsample
def forward(self, x):
identity = x
if self.downsample is not None:
identity = self.downsample(x)
out = self.conv1(x)
out = self.bn1(out)
out = self.relu(out)
out = self.conv2(out)
out = self.bn2(out)
out = self.relu(out)
out = self.conv3(out)
out = self.bn3(out)
out += identity
out = self.relu(out)
return out
class ResNet(nn.Module):
def __init__(self,
block, # 残差结构的类别
blocks_num:list, # 列表,每层残差结构的个数
num_classes=1000,
include_top=True,
groups=1,
width_per_group=64):
super(ResNet, self).__init__()
self.include_top = include_top
self.in_channel = 64
self.groups = groups
self.width_per_group = width_per_group
self.conv1 = nn.Conv2d(3, self.in_channel, kernel_size=7, stride=2,
padding=3, bias=False)
self.bn1 = nn.BatchNorm2d(self.in_channel)
self.relu = nn.ReLU(inplace=True)
self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
self.layer1 = self._make_layer(block, 64, blocks_num[0])
self.layer2 = self._make_layer(block, 128, blocks_num[1], stride=2)
self.layer3 = self._make_layer(block, 256, blocks_num[2], stride=2)
self.layer4 = self._make_layer(block, 512, blocks_num[3], stride=2)
if self.include_top:
self.avgpool = nn.AdaptiveAvgPool2d((1, 1)) # output size = (1, 1)
self.fc = nn.Linear(512 * block.expansion, num_classes)
for m in self.modules():
if isinstance(m, nn.Conv2d):
nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
def _make_layer(self, block, channel, block_num, stride=1):
downsample = None
if stride != 1 or self.in_channel != channel * block.expansion:
downsample = nn.Sequential(
nn.Conv2d(self.in_channel, channel * block.expansion, kernel_size=1, stride=stride, bias=False),
nn.BatchNorm2d(channel * block.expansion))
layers = []
layers.append(block(self.in_channel,
channel,
downsample=downsample,
stride=stride,
groups=self.groups,
width_per_group=self.width_per_group))
self.in_channel = channel * block.expansion
for _ in range(1, block_num):
layers.append(block(self.in_channel,
channel,
groups=self.groups,
width_per_group=self.width_per_group))
return nn.Sequential(*layers)
def forward(self, x):
x = self.conv1(x)
x = self.bn1(x)
x = self.relu(x)
x = self.maxpool(x)
x = self.layer1(x)
x = self.layer2(x)
x = self.layer3(x)
x = self.layer4(x)
if self.include_top:
x = self.avgpool(x)
x = torch.flatten(x, 1)
x = self.fc(x)
return x
def resnet34(num_classes=1000, include_top=True):
# https://download.pytorch.org/models/resnet34-333f7ec4.pth
return ResNet(BasicBlock, [3, 4, 6, 3], num_classes=num_classes, include_top=include_top)
def resnet50(num_classes=1000, include_top=True):
# https://download.pytorch.org/models/resnet50-19c8e357.pth
return ResNet(Bottleneck, [3, 4, 6, 3], num_classes=num_classes, include_top=include_top)
def resnet101(num_classes=1000, include_top=True):
# https://download.pytorch.org/models/resnet101-5d3b4d8f.pth
return ResNet(Bottleneck, [3, 4, 23, 3], num_classes=num_classes, include_top=include_top)
def resnext50_32x4d(num_classes=1000, include_top=True):
# https://download.pytorch.org/models/resnext50_32x4d-7cdf4587.pth
groups = 32
width_per_group = 4
return ResNet(Bottleneck, [3, 4, 6, 3],
num_classes=num_classes,
include_top=include_top,
groups=groups,
width_per_group=width_per_group)
def resnext101_32x8d(num_classes=1000, include_top=True):
# https://download.pytorch.org/models/resnext101_32x8d-8ba56ff5.pth
groups = 32
width_per_group = 8
return ResNet(Bottleneck, [3, 4, 23, 3],
num_classes=num_classes,
include_top=include_top,
groups=groups,
width_per_group=width_per_group)
