前言
隔离上篇文章IC卡（智能卡）APDU通讯总结太久了，这次整理一下TLV数据解析的教程，供大家参考。有时候发送指令读取到IC卡数据，直接转 ASCII码就可以拿到自己想要的数据，和业务交互。但是银行卡读取到的报文数据了，直接转是行不通的。本文重点是数据解析，不是讲解与卡怎么发送指令通讯，发送什么指令（这种都是大同小异，遵循中国金融集成电路(IC)卡规范）。
TLV
PBOC（The People's Bank of China 中国人民银行）的银行IC卡大部分数据都是 TLV（tag-length-value） 格式的（或者叫IC卡55域数据）。 TLV（BER（Basic Encoding Rules）是 ASN.1 中最早定义的编码规则，BER 传输语法的格式一直是 TLV 三元组） 是 tag, length 和 value 的缩写，tag是这个数据元的标示，length是这个数据元值的部分的长度，value则是该数据元的值。
Tag（标签）
注：字节排序方向为从左往右数，第一个字节即为最左边的字节。bit排序规则同理。

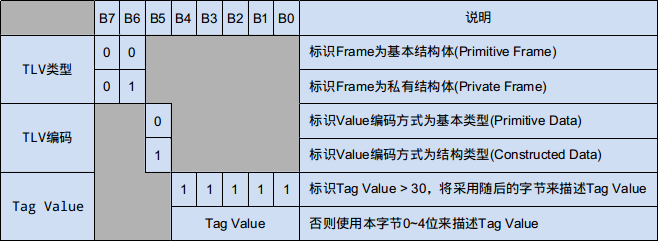

可以用下面一张图表示：
tag在pboc中最多占两个字节，第一个字节的编码规则 。
b7 和 b6 两位标识 tag 所属类别 。00表示TLV描述的是基本数据类型(Primitive Frame, int,string,long...)，01表示用户自定义类型(Private Frame，常用于描述协议中的消息
b5 决定当前的 TLV 数据是一个单一的数据（Primitive Data 编码）和复合结构的数据（Constructed Data编码） 。 复合的 TLV 是指 value 域里也包含一个或多个 TLV, 类似嵌套的编码格式 。
b4-b0 如果全为 1 ，则说明这个 tag下面还有一个子字节，占两个字节，否则tag占一个字节 。如果tag占用两个字节,第二个字节的编码格式， b7决定tag是否还有后绪的字节存在，bit7为1时存在后续字节，为0时不存在后续字节。bit6~bit0：Tag正文
举例说明：
- 9F33（9F:1001 1111）：为一个占用两个字节的tag标签。
- 95(1001 0101)：为一个占用一个字节的tag标签。
Length（长度）
length占1～3个字节长度，描述Value部分所占字节的个数，编码格式分两类：定长方式（DefiniteForm）和不定长方式（IndefiniteForm），其中定长方式又包括短形式与长形式。
定长方式
短形式： 字节第7位为0（最左边字节的最左bit位（即bit7为0)），表示Length使用1个字节即可满足Value类型长度的描述，它的后续7个bit位（即bit6～bit0）表示Value取值长度的范围在0~127之间的，把后续7bit转成十进制值即可表示Value的字节长度。
举例说明：
03（0000 0011）：表示Value占用三个字节，所以，若Value的长度在1～127字节之间，那么该L字段本身仅占一个字节
长形式： 字节第7位为1（最左边字节的最左bit位（即bit7为1)），表示Length使用多个字节描述Value类型长度,Value类型的长度大于127时，bit6～bit0用来描述Length值占用的字节数，把bit6～bit0转成十进制值即可表示Value的字节长度。
举例说明：
81FF（1000 0001 1111 1111）:1000 0001表示Value为长形式，占用一个字节，其Value的字节数为1111 1111即255个字节
所以，若Value的长度在128～255字节之间，那么该L字段本身**仅占两个字节 **
不定长方式
Length所在八位组固定编码为0x80，但在Value编码结束后以两个0x00结尾。这种方式使得可以在编码没有完全结束的情况下，可以先发送部分数据给对方。
举例说明：
1000 000 ... 00：1000 000表示Value长度，value最后的两位是00
Value（数值）
由一个或多个值组成 ，值可以是一个原始数据类型(Primitive Data)，也可以是一个TLV结构(Constructed Data)
单一结构（原始数据类型）：T L V
复合结构（复合TLV结构）：T L V(嵌套一个以上TLV)
示例解析说明
上面解释了TLV的组成原理，下面举例进行分析，最后附上解析代码。上面说了TLV数据格式有可能TLV嵌套TLV，编码解析使用递归解析。
下面是一个完整的TLV数据格式（复合结构，单一结构比较简单，不做举例说明），APDU正常通讯成功后，取返回数据Data和SW1 SW2，不记得APDU通讯数据格式请看IC卡（智能卡）APDU通讯总结
704D5A0A6221871000001018326F8E0C000000000000000002031F009F0D05D86004A8009F0E0500109800009F0F05D86804F8005F24032608315F280201569F0702FF005F25031608239F080200309000
9000： 正常 成功执行
704D5A0A6221871000001018326F8E0C000000000000000002031F009F0D05D86004A8009F0E0500109800009F0F05D86804F8005F24032608315F280201569F0702FF005F25031608239F08020030：要解析的数据

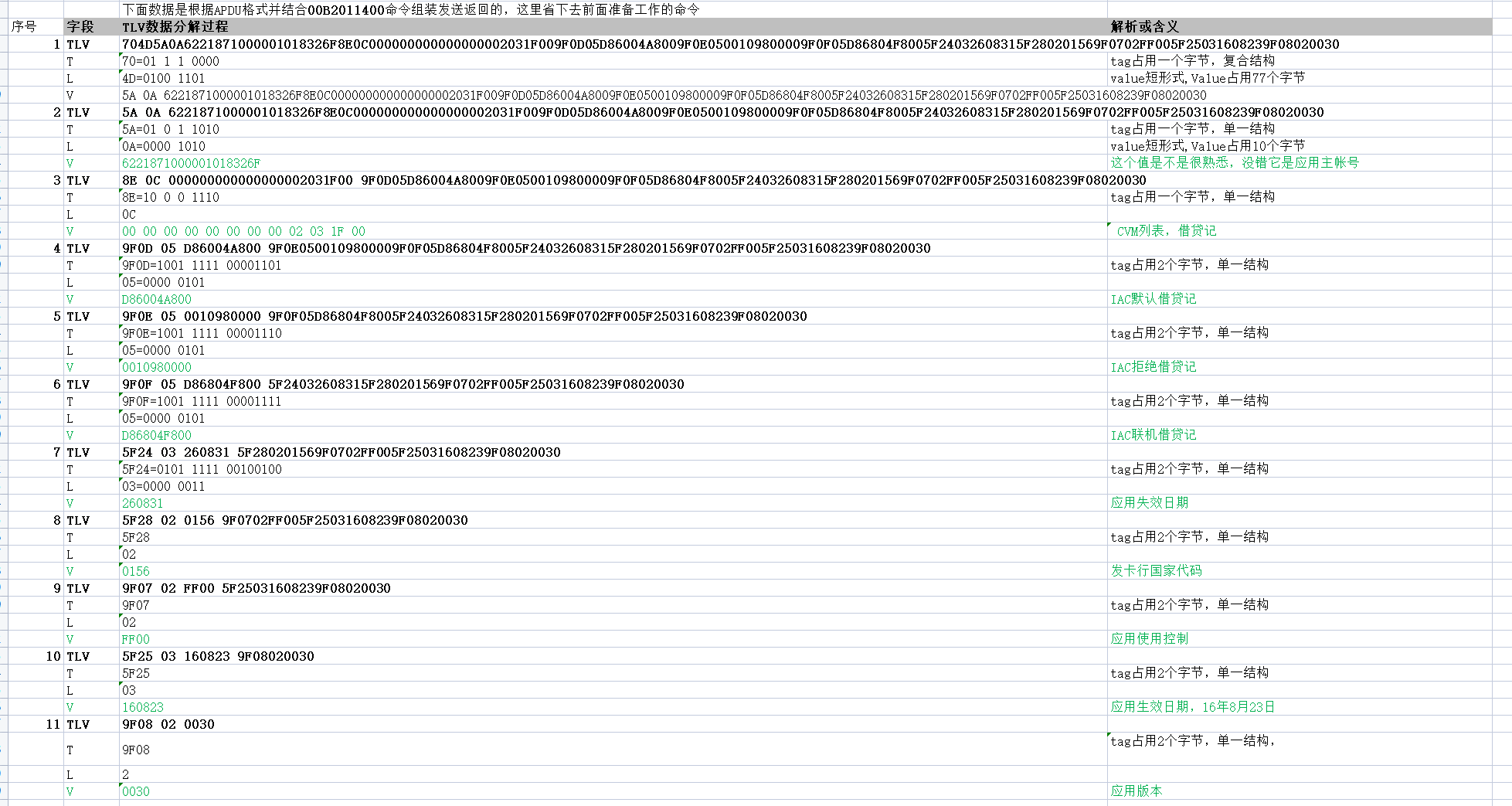

为方便观察，整理成表格，请点击查看，完整解析如下图：
代码实现TLV解析
基于上面TLV组成原理编码实现如下：
核心解码类MyTlvDecode：
public class MyTlvDecode {
/**
* 递归解析TLV格式数据
*
* @param tlvHexStr
* @param tlvs
*/
public void decodeTLV(String tlvHexStr, List<TLV> tlvs) {
if (tlvHexStr == null || tlvHexStr.length() == 0) {
throw new NullPointerException("tlvHexStr 为null.");
}
if (tlvHexStr.length() % 2 != 0) {
throw new IllegalArgumentException("tlvHexStr 参数非法.");
}
byte[] bytes = ByteUtils.hexStringToByteArr(tlvHexStr);
decodeTLV(bytes, bytes.length, tlvs);
}
/**
* 递归解析TLV格式数据
*
* @param tlvBytes
* @param len
* @param tlvs
*/
public void decodeTLV(byte[] tlvBytes, int len, List<TLV> tlvs) {
if (tlvBytes == null || tlvBytes.length == 0) {
throw new NullPointerException("tlvBytes 为null.");
}
System.out.println(ByteUtils.byteArrToHexString(tlvBytes));
byte[] tag;
int vLength;
int lLength;
boolean complexTag = false;
//bit与运算同为1才为1,0x20=00100000， b5=1是判断单一结构还是复合结构
if ((tlvBytes[0] & 0x20) != 0x20) { // 单一结构
if ((tlvBytes[0] & 0x1f) != 0x1f) { // tag占用一个字节,否则占用两个字节(b0-b5都是1)
vLength = tlvBytes[1] == 0x81 ? tlvBytes[2] : tlvBytes[1];
lLength = 2;//不定长方式
if (vLength > 0x80) {
lLength = 3;//定长方式
}
tag = new byte[1];
} else {// tag为两个字节
vLength = tlvBytes[2] == 0x81 ? tlvBytes[3] : tlvBytes[2];
lLength = 3;
if (vLength > 0x80) {
lLength = 4;
}
tag = new byte[2];
}
if (vLength < 0) {
throw new RuntimeException("TLV解码异常, vLength:" + vLength);
}
} else { // 复合结构
complexTag = true;
if ((tlvBytes[0] & 0x1f) != 0x1f) { // tag为一个字节
vLength = tlvBytes[1] == 0x81 ? tlvBytes[2] : tlvBytes[1];
lLength = 2;
if (vLength > 0x80) {
lLength = 3;
}
tag = new byte[1];
} else {
// tag为两个字节
vLength = tlvBytes[2] == 0x81 ? tlvBytes[3] : tlvBytes[2];
lLength = 3;
if (vLength > 0x80) {
lLength = 4;
}
tag = new byte[2];
}
if (vLength < 0) {
throw new RuntimeException("TLV解码异常,tag:" + tag + ",vLength:" + vLength);
}
}
//分别解析出T、L、V
System.arraycopy(tlvBytes, 0, tag, 0, tag.length);
byte[] value = new byte[vLength];
System.arraycopy(tlvBytes, lLength, value, 0, value.length);
String tagStr = ByteUtils.byteArrToHexString(tag);
String tagValue = ByteUtils.byteArrToHexString(value);
int tagLength = value.length;
tlvs.add(new TLV(tagStr, tagLength, tagValue));
if (complexTag){
decodeTLV(value, tagLength, tlvs);
}
if (len > vLength + lLength) {
byte[] nextTlv = new byte[len - (vLength + lLength)];
System.arraycopy(tlvBytes, vLength + lLength, nextTlv, 0, nextTlv.length);
decodeTLV(nextTlv, nextTlv.length, tlvs);
}
}
/**
* @param args 测试程序
*/
public static void main(String[] args) {
MyTlvDecode t = new MyTlvDecode();
List<String> tlvArr = new ArrayList<>();
tlvArr.add("704D5A0A6221871000001018326F8E0C000000000000000002031F009F0D05D86004A8009F0E0500109800009F0F05D86804F8005F24032608315F280201569F0702FF005F25031608239F080200309000");
for (int i = 0; i < tlvArr.size(); i++) {
List<TLV> tlvs = new LinkedList<>();
long start = System.currentTimeMillis();
byte[] bytes = ByteUtils.hexStringToByteArr(tlvArr.get(i));
t.decodeTLV(bytes, bytes.length, tlvs);
// t.decodeTLV(tlvStr, tlvs);
long end = System.currentTimeMillis();
System.out.println("解析耗时：" + (end - start) + "ms");
for (TLV tlv : tlvs) {
System.out.println("tag:" + tlv.tag + ",length:" + tlv.length + ",value:" + tlv.value);
}
System.out.println("\n");
}
}
}
实体TLV:
public class TLV {
/** 标签 */
public String tag;
/** 长度 */
public int length;
/** 值 */
public String value;
public TLV(){
}
public TLV(String tag, int length, String value) {
this.length = length;
this.tag = tag;
this.value = value;
}
//...
}
运行结果如下：
解析耗时：1ms
tag:70,length:77,value:5A0A6221871000001018326F8E0C000000000000000002031F009F0D05D86004A8009F0E0500109800009F0F05D86804F8005F24032608315F280201569F0702FF005F25031608239F08020030
tag:5A,length:10,value:6221871000001018326F
tag:8E,length:12,value:000000000000000002031F00
tag:9F0D,length:5,value:D86004A800
tag:9F0E,length:5,value:0010980000
tag:9F0F,length:5,value:D86804F800
tag:5F24,length:3,value:260831
tag:5F28,length:2,value:0156
tag:9F07,length:2,value:FF00
tag:5F25,length:3,value:160823
tag:9F08,length:2,value:0030
然后对比文档就知道上面tag的含义了，上图表格中已经标标出
小结
本文主要介绍TLV的组成原理和解析方法，解析不保证100%通用，但适合大部分业务需求。TLV数据解析这种不难，多读几遍和实践几次，就可以熟能生巧。
