Three.js 初探

yiru
178 阅读4分钟

简介

Three.js 是一个跨浏览器的脚本，使用 JavaScript 函数库或 API 来在网页浏览器中创建和展示动画的三维计算机图形。Three.js 使用了 WebGL。

WebGL 是一种 JavaScript API，用于在不使用插件的情况下在任何兼容的网页浏览器中呈现交互式2D和3D图形。

WebGL 1.0 基于 OpenGL ES 2.0，并提供了3D图形的 API。它使用 HTML5 Canvas 并允许利用文档对象模型接口。WebGL 2.0 基于 OpenGL ES 3.0，确保了提供许多选择性的 WebGL 1.0 扩展，并引入新的 API。可利用部分 Javascript 实现自动存储器管理。

目前，WebGL 在最新的浏览器中被广泛支持。然而，其可用性取决于其他因素，如 GPU 支持。

特性

  • 场景（Scene）：是物体、光源等元素的容器，可在运行时添加和删除对象。
  • 相机（Camera）：场景中的相机，代替人眼去观察，场景中只能添加一个，一般常用的是透视相机（PerspectiveCamera）。
  • 灯光（Light）：环境、方向、点和点光。
  • 材料（Material）：Lambert、Phong、光滑阴影，纹理等。
  • 几何（Geometry）：平面，立方体，球体，圆环，3D文本等。
  • 物体对象（Mesh）：包括二维物体（点、线、面）、三维物体，模型等等。
  • 渲染器（Renderer）：场景的渲染方式，如 webGL \ canvas2D \ Css3D。
  • 加载器（Loader）：加载资源。
  • 控制器（Control）：轨迹球、FPS、路径等。

详细文档

相机（Camera）

主要有 2 种相机：

  • 正交相机 OrthographicCamera
  • 透视相机 PerspectiveCamera

THREE.PerspectiveCamera(fov, aspect, near, far);

  • fov：摄像机视锥体垂直视野角度，从视图的底部到顶部，以角度来表示。默认值是50。
  • aspect：摄像机视锥体的长宽比，通常是使用画布的宽/画布的高。默认值是 1。
  • near：摄像机的近端面，默认值是 0.1。
  • far：摄像机的远端面，默认值是 2000。

加载器（Loader）

  • FileLoader：使用XMLHttpRequest来加载资源的低级类，并由大多数加载器内部使用。
  • ImageLoader：用来加载一个Image的加载器。 内部使用FileLoader来加载文件，并被 CubeTextureLoader、ObjectLoader、TextureLoader所使用。

还有其他一些常用文件加载器：如 FBX、Max、OBJ、GLTF等。

示例

街道

创建一个街道，键盘控制前进后退。

const keyActions = {
  37: (camera) => {
    rotate += stepY;
    camera.rotation.y = rotate;
  },
  38: (camera, pointLight) => {
    cameraStart -= stepZ;
    camera.position.setZ(cameraStart);
    pointLight.position.setZ(cameraStart);
  },
  39: (camera, pointLight) => {
    rotate -= stepY;
    camera.rotation.y = rotate;
    pointLight.rotation.y = rotate;
  },
  40: (camera) => {
    cameraStart += stepZ;
    camera.position.setZ(cameraStart);
  },
};

const createCube = (h, w, d, color) => {
  const cubeGeometry = new THREE.BoxGeometry(h, w, d);
  const cubeMaterial = new THREE.MeshLambertMaterial({color});
  return new THREE.Mesh(cubeGeometry, cubeMaterial);
};

const createStreet = (scene, width) => {
  const street = createCube(width, 1, 10000, 'lightgray');
  street.position.setZ(3200);
  scene.add(street);
};

const createStreetSide = (scene, x) => {
  let cube;
  let z = 0;
  for (let i = 0; i < 200; i++) {
    cube = createCube(100, Math.random() * 500, 100, randItem(colors));
    cube.position.set(x, 0, z);
    scene.add(cube);
    z += 100;
  }
};

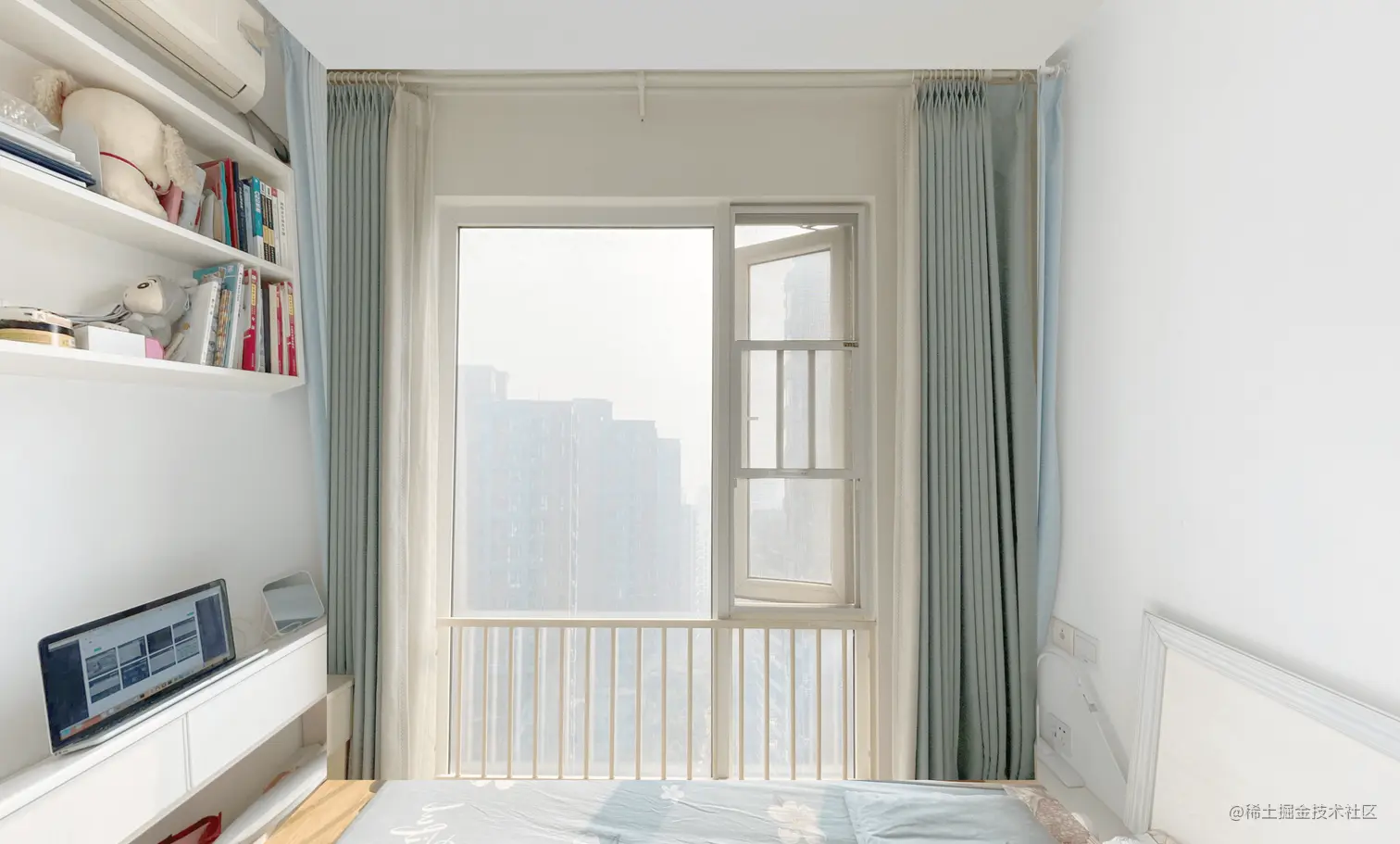

房间

拍摄上下左右前后六张照片，即可实现 3D 效果。

const startScene = (mountDom = document.body) => {
  const {width, height} = getViewportSize();
  const renderer = new THREE.WebGLRenderer({antialias: true});
  const scene = new THREE.Scene();
  const camera = new THREE.PerspectiveCamera(90, width / height, 0.1, 1000);
  const controls = new OrbitControls(camera, renderer.domElement);

  const setConfigs = () => {
    renderer.setPixelRatio(window.devicePixelRatio);
    renderer.setSize(width, height);
    renderer.outputEncoding = THREE.sRGBEncoding;
    mountDom.appendChild(renderer.domElement);

    camera.position.x = -0.1;

    controls.rotateSpeed = -1.0;
    controls.enablePan = false;
    controls.enableDamping = true;
    controls.enableZoom = true;
    controls.maxDistance = 0.5;

    const materialArray = getMaterial(THREE);

    const geometry = new THREE.BoxGeometry(1, 1, 1);
    const mesh = new THREE.Mesh(geometry, materialArray);
    scene.add(mesh);
  };

  const onResize = () => {
    const {width, height} = getViewportSize();
    camera.aspect = width / height;
    camera.updateProjectionMatrix();
    renderer.setSize(width, height);
  };

  const animate = () => {
    requestAnimationFrame(animate);
    controls.update();
    renderer.render(scene, camera);
  };

  const start = () => {
    setConfigs();
    animate();
    document.addEventListener('resize', onResize, false);
    return () => document.removeEventListener('resize', onResize, false);
  };
  return start();
};


城市

通过 3D 图片展示城市一角。

const setConfigs = () => {
  renderer.setPixelRatio(window.devicePixelRatio);
  renderer.setSize(width, height);
  renderer.outputEncoding = THREE.sRGBEncoding;
  mountDom.appendChild(renderer.domElement);

  camera.position.x = 0.1;

  controls.enablePan = false;
  controls.enableDamping = true;
  controls.enableZoom = true;
  controls.maxDistance = 60;
  controls.rotateSpeed = -1.0;
  controls.autoRotate = true;
  controls.autoRotateSpeed = 0.5;

  const geometry = new THREE.SphereGeometry(600, 100, 100);
  geometry.scale(-1, 1, 1);

  const texture = new THREE.TextureLoader().load(cityImg);
  const material = new THREE.MeshBasicMaterial({map: texture});

  const mesh = new THREE.Mesh(geometry, material);

  scene.add(mesh);
};

场景切换

多个场景切换，镜头操作。

操作页面：

const Index = props => {
  const mountDom = useRef();
  const onChangeScene = useRef();
  const onChangeZoom = useRef();
  useEffect(() => {
    const {destory, changeScene, changeZoom} = startScene(mountDom.current);
    onChangeScene.current = changeScene;
    onChangeZoom.current = changeZoom;
    return destory;
  }, []);
  return <div className="webgl-house-page">
    <div className="switch-bar">
      <ul>
        <li onClick={e => onChangeScene.current?.(-1)}>
          <i className="ico-left" />
        </li>
        <li onClick={e => onChangeZoom.current(-1)}>
          <i className="ico-minus" />
        </li>
        <li onClick={e => onChangeZoom.current(1)}>
          <i className="ico-plus" />
        </li>
        <li onClick={e => onChangeScene.current(1)}>
          <i className="ico-right" />
        </li>
      </ul>
    </div>
    <div ref={mountDom} />
  </div>;
};

场景创建：

const changeScene = step => {
  currentScene += step;
  currentScene = currentScene < 0 ? 2 : currentScene > 2 ? 0 : currentScene;
  material.map = new THREE.TextureLoader().load(pics[currentScene]);
};

const changeZoom = step => {
  if (step === 1 && deltaCount < deltaMax) {
    camera.fov = Math.max(10, Math.min(100, camera.fov - deltaMax));
    deltaCount += step;
  }
  if (step === -1 && deltaCount < deltaMax) {
    camera.fov = Math.max(10, Math.min(100, camera.fov + deltaMax));
    deltaCount += step;
  }
  camera.updateProjectionMatrix();
};

const start = () => {
  setConfigs();
  animate();
  document.addEventListener('resize', onResize, false);
  document.addEventListener('mousewheel', onMouseWheel, false);
  document.addEventListener('DOMMouseScroll', onMouseWheel, false);
  return {
    destory: () => {
      document.removeEventListener('resize', onResize, false);
      document.removeEventListener('mousewheel', onMouseWheel, false);
      document.removeEventListener('DOMMouseScroll', onMouseWheel, false);
    },
    changeScene,
    changeZoom,
  };
};

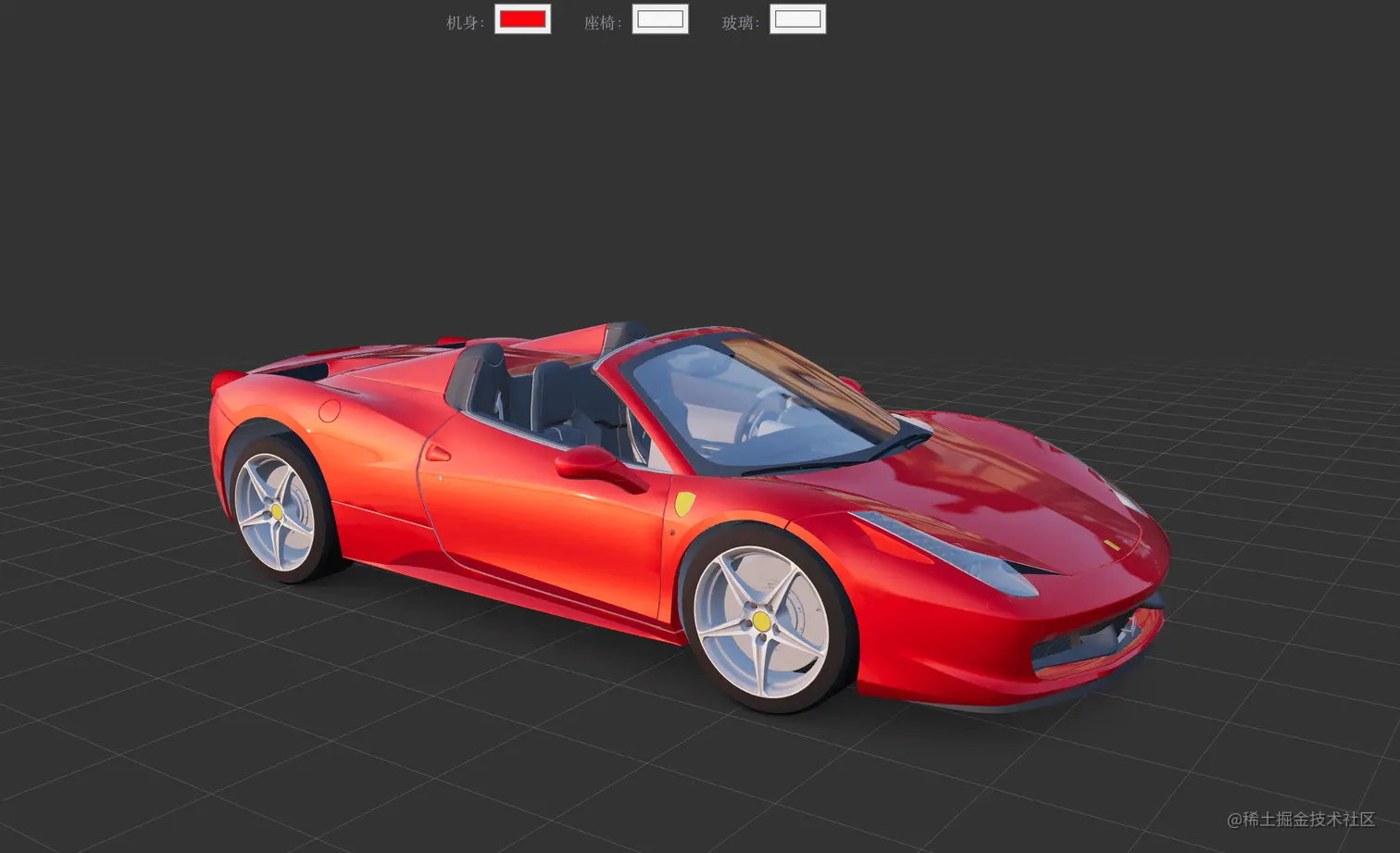

汽车

全方位查看汽车，并通过页面操作改变部件颜色。

操作页面：

const Index = props => {
  const mountDom = useRef();
  const [areaInfo, setAreaInfo] = useState(areas);
  useEffect(() => {
    return startScene(areaInfo, mountDom.current);
  }, []);
  const changeColor = (type, e) => {
    const item = areaInfo.find(({key}) => key === type);
    item.value = e.target.value;
    item.setColor?.(e.target.value);
    setAreaInfo([...areaInfo]);
  };

  return <div className="webgl-car-page">
    <div className="change-color">
      {
        areaInfo.map(({key, value, label}) => <div key={key} className="color-picker">
          <span>{label}：</span>
          <input type="color" value={value} onChange={e => changeColor(key, e)} />
        </div>)
      }
    </div>
    <div ref={mountDom} />
  </div>;
};

场景创建：

const setMaterials = () => {
  const bodyMaterial = new THREE.MeshPhysicalMaterial({
    color: 0xff0000,
    metalness: 1.0,
    roughness: 0.5,
    clearcoat: 1.0,
    clearcoatRoughness: 0.03,
    sheen: 0.5,
  });
  const detailsMaterial = new THREE.MeshStandardMaterial({
    color: 0xffffff,
    metalness: 1.0,
    roughness: 0.5,
  });
  const glassMaterial = new THREE.MeshPhysicalMaterial({
    color: 0xffffff,
    metalness: 0.25,
    roughness: 0,
    transmission: 1.0,
  });

  areaInfo[0].setColor = value => bodyMaterial.color.set(value);
  areaInfo[1].setColor = value => detailsMaterial.color.set(value);
  areaInfo[2].setColor = value => glassMaterial.color.set(value);

  const shadow = new THREE.TextureLoader().load(ferrariPng);
  const dracoLoader = new DRACOLoader();
  dracoLoader.setDecoderPath('https://www.gstatic.com/draco/v1/decoders/');
  const loader = new GLTFLoader();
  loader.setDRACOLoader(dracoLoader);
  loader.load(ferrariGlb, gltf => {
    const carModel = gltf.scene.children[0];
    carModel.getObjectByName('body').material = bodyMaterial;
    carModel.getObjectByName('rim_fl').material = detailsMaterial;
    carModel.getObjectByName('rim_fr').material = detailsMaterial;
    carModel.getObjectByName('rim_rr').material = detailsMaterial;
    carModel.getObjectByName('rim_rl').material = detailsMaterial;
    carModel.getObjectByName('trim').material = detailsMaterial;
    carModel.getObjectByName('glass').material = glassMaterial;
    wheels.push(
      carModel.getObjectByName('wheel_fl'),
      carModel.getObjectByName('wheel_fr'),
      carModel.getObjectByName('wheel_rl'),
      carModel.getObjectByName('wheel_rr'),
    );
    const mesh = new THREE.Mesh(
      new THREE.PlaneGeometry(0.655 * 4, 1.3 * 4),
      new THREE.MeshBasicMaterial({
        map: shadow,
        blending: THREE.MultiplyBlending,
        toneMapped: false,
        transparent: true,
      }),
    );
    mesh.rotation.x = - Math.PI / 2;
    mesh.renderOrder = 2;
    carModel.add(mesh);
    scene.add(carModel);
  });
};


总结

总体来说，three.js 上手是比较容易的，如果了解一些几何知识、了解一点 3D 美术知识，那就更好了。

未来应该会有很多 3D 展示需求，该领域的技术也会越来越完善。我觉得这一块主要难点在建模上，模型建好了，怎样去展示与交互，这些都很好实现。

demo 地址
