常见的Web集群调度器

目前常见的Web集群调度器分为软件和硬件：

软件通常使用开源的LVS、Haproxy、 Nginx
- LVS性能最好，但是搭建相对复杂；Nginx 的upstream模块支持群集功能，但是对群集节点健康检查功能不强，高并发性能没有Haproxy好。
硬件一般使用比较多的是F5、Array，也有很多人使用国内的一些产品，如梭子鱼、绿盟等
硬件的效果比软件好，更加稳定，但管理成本高。

Haproxy 应用分析

LVS在企业应用中抗负载能力很强，但存在不足

LVS不支持正则处理，不能实现动静分离
对于大型网站，LVS的实施配置复杂，维护成本相对较高

Haproxy是一款可提供高可用性、负载均衡、及基于TCP和HTTP应用的代理的软件

适用于负载大的Web站点

HAProxy的特性

HAProxy是可提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，是免费、快速并且可靠的一种解决方案。HAProxy非常适用于并发天（并发达1w以上）web站点，这些站点通常又需要会话保持或七层处理。HAProxy的运行模式使得它可以很简单安全的整合至当前的架构中，同时可以保护web服务器不被暴露到网络上。

HAProxy的主要特性有：

可靠性和稳定性非常好，可以与硬件级的F5负载均衡设备相媲美；
最高可以同时维护40000-50000个并发连接，单位时间内处理的最大请求数为20000个，最大处理能力可达10Git/s;
支持多达8种负载均衡算法；
支持Session会话保持，Cookie的引导；
支持通过获取指定的url来检测后端服务器的状态；
支持虚机主机功能，从而实现web负载均衡更加灵活；
支持连接拒绝、全透明代理等独特的功能；
拥有强大的ACL支持，用于访问控制；
支持TCP协议的负载均衡转发；（支持7层代理、实现动静分离）
支持客户端的keepalive功能，减少客户端与haproxy的多次三次握手导致资源浪费，让多个请求在一个tcp连接中完成

Haproxy调度算法

RR（Round Robin）

RR算法是最简单最常用的一种算法，即轮询调度。

理解举例：

有三个节点A、B、C
第一个用户访问会被指派到节点A
第二个用户访问会被指派到节点B
第三个用户访问会被指派到节点C
第四个用户访问继续指派到节点A，轮询分配访问请求实现负载均衡效果

static-rr

加权轮询，表示根据web服务器的权重来分配前端请求。

为web服务器设置不同权重，哪台服务器配置好，权重就多一点。

类似于Nginx负载局哼算法的ip_hash。

LC（Least Connections)

最小连接数算法，根据后端的节点连接数大小动态分配前端请求。

理解举例：

有三个节点A、B、C,各节点的连接数分别为A:4、B:5、C:6
第一个用户连接请求，会被指派到A上，连接数变为A:5、B:5、 C:6
第二个用户请求会继续分配到A上，连接数变为A:6、B:5、 C:6; 再有新的请求会分配给B，每次将新的请求指派给连接数最小的客户端
由于实际情况下A、B、C的连接数会动态释放，很难会出现-样连接数的情况
此算法相比较rr算法有很大改进，是目前用到比较多的一-种算法

SH (Source Hashing)

基于来源访问调度算法，用于一些有Session会话记录在服务器端的场景，可以基于来源的IP、Cookie等做集群调度。

理解举例：

有三个节点A、B、C,第一个用户第一次访问被指派到了A,第二个用户第一次访问被指派到了B。
当第一个用户第二次访问时会被继续指派到A,第二个用户第= _次访问时依旧会被指派到B，只要负载均衡调度器不重启，第-个用户访问都会被指派到A,第二个用户访问都会被指派到B，实现集群的调度。
此调度算法好处是实现会话保持，但某些IP访问量非常大时会引|起负载不均衡，部分节点访问量超大，影响业务使用。

uri

目的地址哈希，表示根据用户请求的URI做hash，做cdn时需要使用。（cdn：内容分发网络，边缘网络缓存加速）

url_hash 就是根据虚拟主机名称后面的目录。

url_ param

表示根据请求的URl参数'balance url_ param' requires an URL parameter name

hdr (name)

表示根据HTTP请求头来锁定每一次HTTP请求。

rdp-cookie (name)

表示根据cookie (name)来锁定并哈希每一次TCP请求。

haproxy提供了3种实现会话保持的方式

（1）源地址hash

（2）设置cookie

（3）会话粘性表stick-table

LVS、Nginx、HAproxy的区别

LVS基于Linux操作系统内核实现软负载均衡，而HAProxy和Nginx是基于第三方应用实现的软负载均衡;
LVS是可实现4层的IP负载均衡技术，无法实现基于目录、URL的转发。而HAProxy 和Nginx都可以实现4层和7层技术，HAProxy可提供TCP和HTTP应用的负载均衡综合解决方案；
LVS因为工作在ISO模型的第四层，其状态监测功能单一，而HAProxy在状态监测方面功能更丰富、强大，可支持端口、URL、脚本等多种状态检测方。
HAProxy功能强大，单纯从效率上来讲HAProxy会比Nginx有更出色的负载均衡速度，在并发处理上也是优于Nginx的。但整体性能低于4层模式的LVS负载均衡；
Nginx主要用于web服务器或缓存服务器。Nginx的upstream模块虽然也支持群集功能，但是对群集节点健康检查功能不强，性能没有Haproxy好。

使用Haproxy搭建web群集

实验环境：

Haproxy负载均衡器：192.168.72.102/24

Nginx1：192.168.184.103/24

Nginx2：192.168.184.104/24

客户端：192.168.184.192/24

部署2台web服务器

第一台nginx服务器（192.168.184.103/24）

systemctl stop firewalld ##关闭防火墙
setenforce 0 ##关闭selinux服务

yum install -y pcre-devel zlib-devel gcc gcc-c++ make
##安装必要组件
useradd -M -s /sbin/nologin nginx ##添加用户权限

cd /opt
tar zxvf nginx-1.12.0.tar.gz -C /opt/  ##解压安装包

cd nginx-1.12.0/
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx && make && make install ##编译安装

make && make install

--192.168.184.103---
echo "this is 103 web" > /usr/local/nginx/html/test.html



ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
##软连接以便系统识别服务
nginx      #启动nginx 服务

第二台nginx服务器（192.168.184.104/24）

systemctl stop firewalld ##关闭防火墙
setenforce 0 ##关闭selinux服务

yum install -y pcre-devel zlib-devel gcc gcc-c++ make
##安装必要组件
useradd -M -s /sbin/nologin nginx ##添加用户权限

cd /opt
tar zxvf nginx-1.12.0.tar.gz -C /opt/  ##解压安装包

cd nginx-1.12.0/
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx && make && make install ##编译安装

make && make install

--192.168.184.104---
echo "this is 104 web" > /usr/local/nginx/html/test.html



ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
##软连接以便系统识别服务
nginx      #启动nginx 服务

部署haproxy负载调度器

编译安装Haproxy

 #关闭防火墙
 [root@hap ~]# systemctl stop firewalld
 [root@hap ~]# setenforce 0

 #安装依赖包
 [root@hap ~]# yum install -y pcre-devel bzip2-devel gcc gcc-c++ make

 #解压依赖包，编译安装haproxy
 [root@hap ~]# uname -r     //查看内核参数
 3.10.0-693.el7.x86_64
 [root@hap ~]# cd /opt/     //将Haproxy安装包传到/opt目录下
 [root@hap opt]# ls
 haproxy-1.5.19.tar.gz  rh
 [root@hap opt]# tar zxvf haproxy-1.5.19.tar.gz
 [root@hap opt]# cd haproxy-1.5.19/
 [root@hap haproxy-1.5.19]# make TARGET=linux2628 ARCH=x86_64    //编译

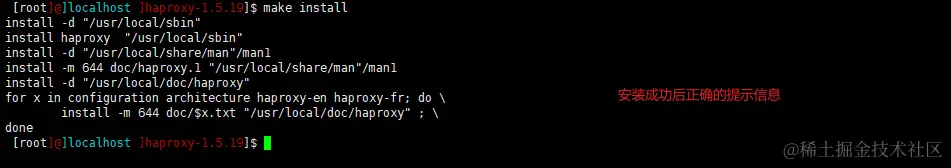

 [root@hap haproxy-1.5.19]# make install      //安装

 ######################### 参数说明  #############
 TARGET=linux26    #内核版本
 #使用uname -r查看内核，如: 2.6.18-371.e15，此时该参数用TARGET=linux26; kernel大于2.6.28的用TARGET=linux2628

 ARCH=x86_64    #系统位数，64位 系统

Haproxy服务器配置

haproxy支持的最大并发量=并发进程数×每个进程最大连接数，即"nbproc的值 × maxconn的值"

 [root@hap haproxy-1.5.19]# mkdir /etc/haproxy    #创建配置文件的目录
 [root@hap haproxy-1.5.19]# cp examples/haproxy.cfg /etc/haproxy/   #将模板文件复制到配置文件目录
 [root@hap haproxy-1.5.19]# cd /etc/haproxy/
 [root@hap haproxy]# ls
 haproxy.cfg
 [root@hap haproxy]# vim haproxy.cfg      #修改配置文件

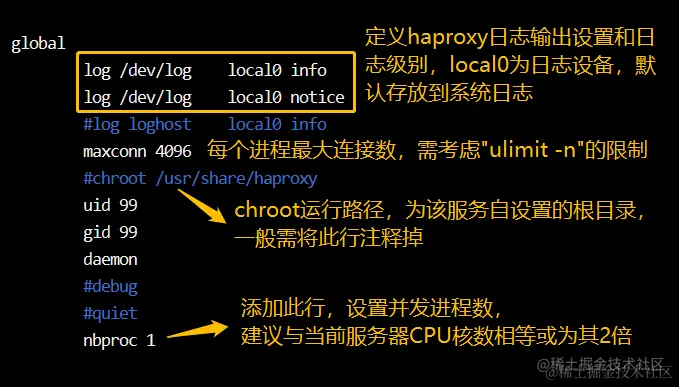

 global  #全局配置，主要用于定义全局参数，属于进程级的配置，通常和操作系统配置有关。
 --4~5行--修改，定义haproxy日志输出设备和日志级别，local0为日志设备，默认存放到系统日志
         log /dev/log   local0 info       #修改
         log /dev/log   local0 notice     #修改
         #log loghost    local0 info
         maxconn 4096     #每个进程最大连接数，需考虑"ulimit -n"限制，推荐使用10240
 --8行--注释，chroot运行路径，为该服务自设置的根目录，一般需将此行注释掉。
         #chroot /usr/share/haproxy
         uid 99      #用户UID
         gid 99      #用户GID
         daemon      #守护进程模式
         nbproc 1    #添加，设置并发进程数，建议与当前服务器CPU核数相等或为其2倍

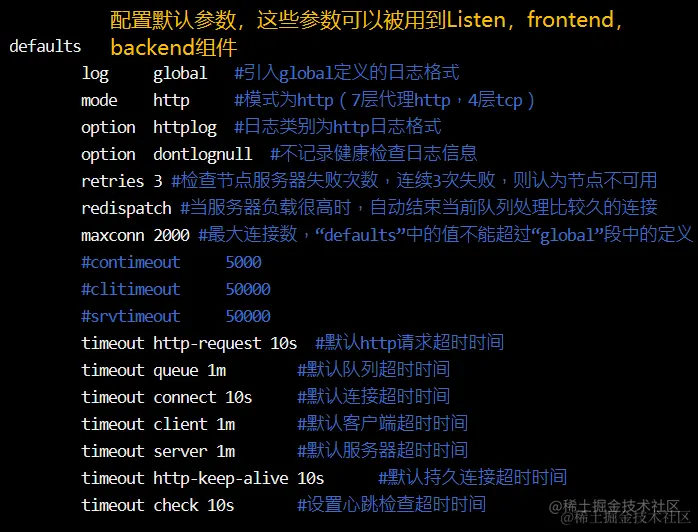

 defaults    #配置默认参数，这些参数可以被用到Listen，frontend，backend组件
         log     global         #引入global定义的日志格式
         mode    http           #模式为http（7层代理http，4层代理tcp）
         option  httplog        #日志类别为http日志格式
         option  dontlognull    #不记录健康检查日志信息
         retries 3          #检查节点服务器失败次数，连续达到三次失败，则认为节点不可用
         redispatch         #当服务器负载很高时，自动结束当前队列处理比较久的连接
         maxconn 2000       #最大连接数，“defaults”中的值不能超过“global”段中的定义
         #contimeout 5000          #设置连接超时时间，默认单位是毫秒
         #clitimeout 50000         #设置客户端超时时间，默认单位是毫秒
         #srvtimeout 50000         #设置服务器超时时间，默认单位是毫秒
         timeout http-request 10s  #默认http请求超时时间
         timeout queue 1m        #默认队列超时时间
         timeout connect 10s     #默认连接超时时间，新版本中替代contimeout，该参数向后兼容
         timeout client 1m       #默认客户端超时时间，新版本中替代clitimeout，该参数向后兼容
         timeout server 1m       #默认服务器超时时间，新版本中替代srvtimeout，该参数向后兼容
         timeout http-keep-alive 10s      #默认持久连接超时时间
         timeout check 10s       #设置心跳检查超时时间


  --删除下面所有listen项--，之后添加

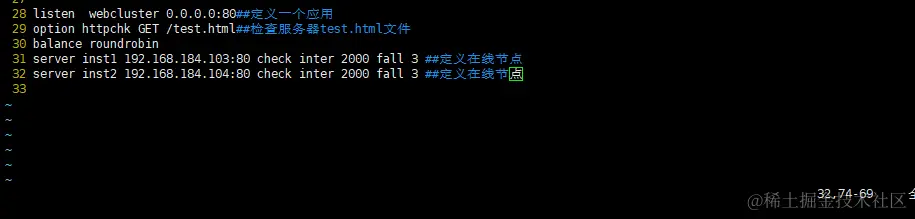

 listen webcluster 0.0.0.0:80  #haproxy实例状态监控部分配置，定义一个名为webcluster的应用
        option httpchk GET /index. html  #检查服务器的index.html文件。option指定健康检查的方式为 httpchk， 发送http的GET请求检查index.html文件，返回2xx、3xx表示正常；返回4xx/5xx表示异常，则会将该web服务器隔离起来，不会将访问请求分配给它。
        balance roundrobin    #负载均衡调度算法使用轮询算法roundrobin
        server inst1 192.168.184.103:80 check inter 2000 rise 2 fall 3   #定义在线节点
        server inst2 192.168.184.104:80 check inter 2000 rise 2 fall 3   #定义在线节点



 #######  参数说明  ##################
 balance roundrobin ：指定负载均衡调度算法为rr轮询
 #轮询算法: roundrobin;
 #最小连接数算法: leastconn;
 #来源访问调度算法: source，源地址哈希，类似于nginx的ip_hash

 instl ：为服务器名称，可以自定义，可以使用主机名或域名来管理。

 check inter 2000 ：表示启用对此后端服务器执行健康检查，设置健康状态检查的时间间隔，单位为毫秒。

 rise 2 : 表示连续2次检测成功后，则会认为server UP，恢复该节点。
 因为默认为2次，这一项可以省略不设置。（隔离节点后也会进行健康检查，连续2次检测成功后就会恢复）

 fall 3 ：表示连续三次检测不到心跳频率则认为该节点失效。
 若节点配置后带有"backup"表示该节点只是个备份节点，仅在所有在线节点都失效该节点才启用。不携带"backup"，表示为主节点，和其它在线节点共同提供服务。

添加haproxy系统服务（把haproxy加入系统服务管理中）

 #做个软链接，将haproxy的可执行文件放入环境PATH的目录下
 ln -s /usr/local/sbin/haproxy /usr/sbin/

 #将haproxy.init文件复制到/etc/init.d/目录下，并改名为haproxy
 cp /opt/haproxy-1.5.19/examples/haproxy.init /etc/init.d/haproxy
 cd /etc/init.d/
 chmod +x haproxy                          #增加文件的执行权限
 chkconfig --add /etc/init.d/haproxy       #把haproxy加入系统服务管理中

 #启动haproxy
 service haproxy start 或 /etc/init.d/haproxy start

客户端访问测试

客户端地址：192.168.184.192

浏览器输入Haproxy负载调度器地址：192.168.184.102

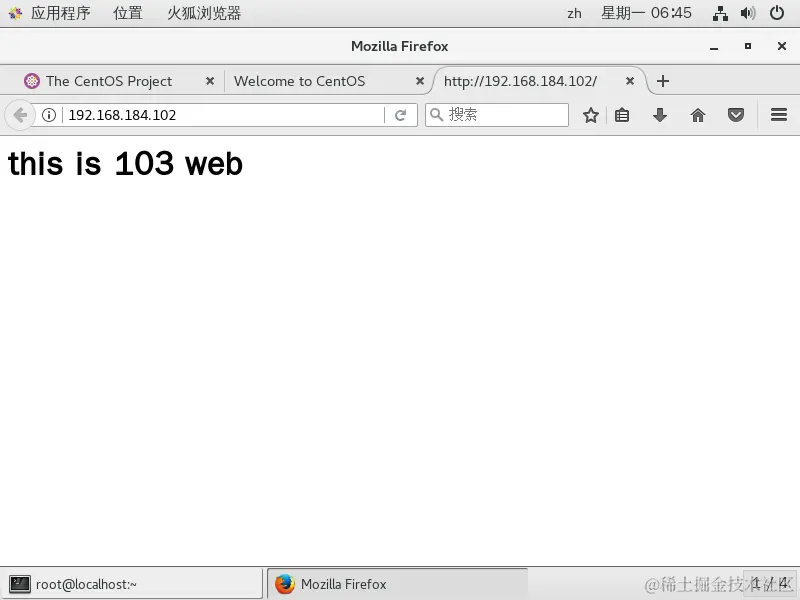

第一次访问：

第二次访问：

日志管理

默认haproxy的日志是输出到系统的syslog中，查看起来不是非常方便，为了更好的管理haproxy的日志，要将haproxy的info及notice日志分别记录到不同的日志文件中。（其他级别的日志仍记录在系统日志/var/log/messages中；因为error日志较少，故一般不做分离）

需要修改rsyslog配置，为了便于管理。将haproxy相关的配置独立定义到haproxy.conf，并放到/etc/rsyslog.d/下，rsyslog启动时会自动加载此目录下的所有配置文件。

方法一：

使用rainerscript语言编写，适用于复杂环境


1、#修改配置文件
 vim /etc/haproxy/haproxy.cfg
 global
     1og /dev/log local0 info      #修改这两行，定义haproxy日志输出设备和日志级别
     log /dev/log local0 notice

 service haproxy restart     #重启haproxy服务

 2、#需要修改rsyslog配置，为了便于管理。将haproxy相关的配置独立定义到haproxy.conf，并放到/etc/rsyslog.d/目录下，rsyslog启动时会自动加载此目录下的所有配置文件。
 cd /var/log/
 mkdir haproxy   #创建haproxy日志文件的存放目录/var/log/haproxy

 vim /etc/rsyslog.d/haproxy.conf
 if ($programname == 'haproxy' and $syslogseverity-text == 'info')
 then -/var/log/haproxy/haproxy-info.log
 &~
 if ($programname == 'haproxy' and $syslogseverity-text == 'notice')
 then -/var/log/haproxy/haproxy-notice.log
 &~

 #说明：
 这部分配置是将haproxy的info日志记录到/var/log/haproxy/haproxy-info.log中；
 将notice日志记录到/var/log/haproxy/haproxy-notice.log中。
 "&~"表示当日志写入到日志文件后，rsyslog停止处理这个信息。

 3. # 重启日志服务
 systemctl restart rsyslog.service

 4. #查看haproxy的访问请求日志信息
 访问网页后查看日志
 tail -f /var/log/haproxy/haproxy-info.log

方法二：

 1、#修改配置文件
 vim /etc/haproxy/haproxy.cfg
 global
     1og /dev/log local0 info      #将info日志存放到local0对应的路径中
     log /dev/log local6 notice    #将notice日志存放到local6对应的路径中


 2、#设置local0和local6对应的日志路径
 mkdir /var/log/haproxy   #创建haproxy日志文件的存放目录/var/log/haproxy

 vim /etc/rsyslog.d/haproxy.conf
 local0.*        /var/log/haproxy/haproxy-info.log
 local1.*        /var/log/haproxy/haproxy-notice.log

 #如果不加下面的的配置则除了在/var/log/haproxy/中写入日志外，也会写入messages文件。
 vim /etc/sysconfig/rsyslog
 SYSLOGD_OPTIONS="-r -m 0 -c 2"    #-r 开启远程日志；-m 0 标记时间戳，单位是分钟，为0时，表示禁用该功能；-c 2 使用兼容模式，默认是 -c 5

 3、#重启haproxy服务和日志服务
 systemctl restart rsyslog.service
 service haproxy restart

 4、#查看haproxy的访问请求日志信息
 访问网页后查看日志
 tail -f /var/log/haproxy/haproxy-info.log
