单臂路由：
特点：
- 路由器与交换机相连的接口，交换机的接口必然是Trunk模式
- 路由器的子接口数量由VLAN数量决定
- 子接口创建方式，必须是一个个创建
- 子接口的状态激活（是否启用）取决于物理接口的状态。
配置特点：
- 交换机连接的端口一定是trunk，并不能配置与子接口相同的pvid
缺点：
- 网络瓶颈十分明显，受限于物理接口的速率
- 存在单点故障
- 传递效率低

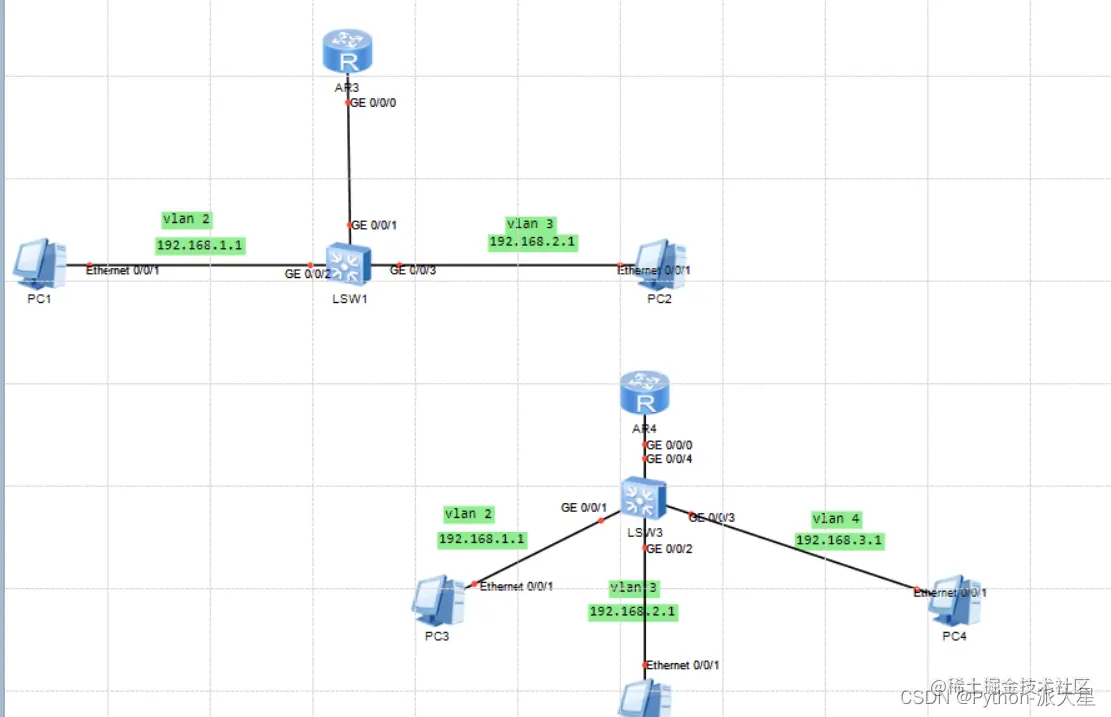

单臂路由的配置：
路由器配置：
创建并进入子接口：
int g 0/0/1.1
dot1q termination vid 2 //dot1q(802.1q ------ 带标签的数据帧)
#termination 终结中止---- 处理带有VLAN id为2 的数据，包含拆除标签和装配标签
arp broadcast enable ---让路由器子接口开启ARP广播转发（让路由器子接口能够接收广播，而不是丢弃交换机发来的广播）
编辑
编辑
交换机配置：
虚拟接口从创建到激活过程配置顺序：
- 创建vlan 10 # vlan 10
- 进入物理接口 个g/0/3 #int g 0/0/3
- 设置端口类型为trunk （单臂路由配置需求） #port link-type trunk
- 允许vlan10 的数据带标签通过接口 allow-pass vlan 10 #port trunk allow-pass vlan 10
- 进入vlan 10 虚拟接口 ---- 三层功能接口 #int vlanif 10
- 配置IP地址 #ip add X.X.X.X X
PC机配置：
网关是路由器子接口的IP

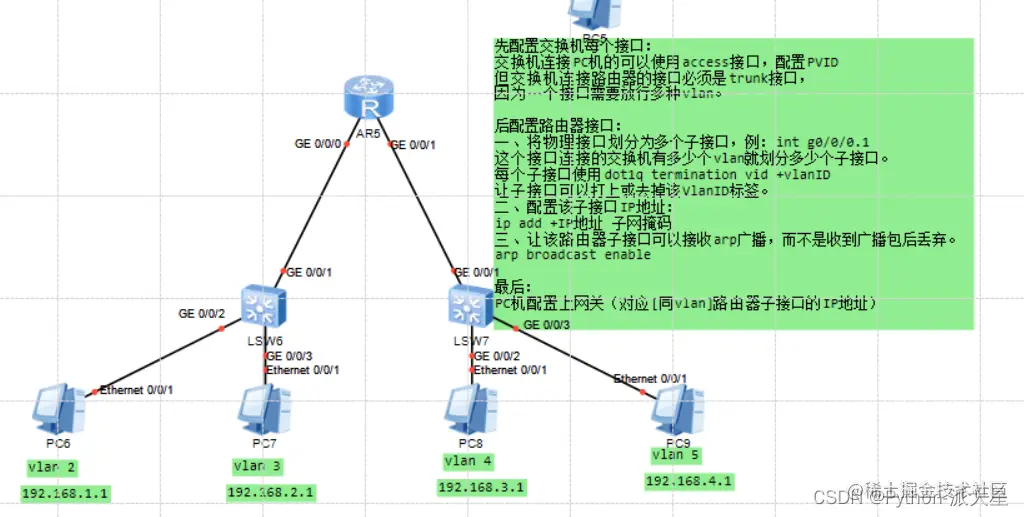

自我总结版单臂路由配置方法：
先配置交换机每个接口：
交换机连接PC机的可以使用access接口，配置PVID
但交换机连接路由器的接口必须是trunk接口，
因为一个接口需要放行多种vlan。
后配置路由器接口：
一、将物理接口划分为多个子接口，例：int g0/0/0.1
这个接口连接的交换机有多少个vlan就划分多少个子接口。
每个子接口使用dot1q termination vid +vlanID
让子接口可以打上或去掉该VlanID标签。
二、配置该子接口IP地址：
ip add +IP地址 子网掩码
三、让该路由器子接口可以接收arp广播，而不是收到广播包后丢弃。
arp broadcast enable
最后PC机配置：
PC机配置上网关（对应[同vlan]路由器子接口的IP地址），就可以实现不同vlan、不同网关通信了。
三层交换机：
创建并进入vlan 2 虚拟接口-----三层功能接口
Interface vlanif 2
Vlan if 特点：
需要所处vlan存在至少一个物理接口属于他
三层交换特点：
- 所有vlan都是独享一个物理接口速率，网络瓶颈不容易参数
- 不存在单点故障
- 配置简单
- 传递效率高
三层交换数据处理方式：
PC1----SW----PC2
PC1第一次发起访问PC2，并且是跨vlan跨网段访问。
应用的是三层交换技术
PC1首先会发一个ARP广播，寻找PC2，获取他的MAC地址，但因为接口配置了vlan，切割了广播域，最后ARP传递给Vlanif 接口上，查看信息找的是PC2，里面只有请求IP地址，
查看SW的路由表，因为PC2与SW直连，所以存在自动生成的路由条目，PC1的网关（VLANIF）会代替PC2给回应。使用PC2网关转发ARP请求。PC2收到请求给予回应。
交换机MAC地址表，里面就会存在PC1和PC2的MAC地址与接口的对应关系。PC1收到PC2的回应后，开始发起访问。
PC1--->VLANIF--->VLAN--->PC2
三层交换只有第一次才需要获取MAC地址，获取后会缓存学习MAC地址表，所以后续发送数据就不需要获取MAC地址，所以可以提升数据传输效率。
所以：转发行为就从路由转发变回了数据帧转发
三层交换：
第一次转发数据：
路由---->路由表----->数据转发和数据封装过程
第二次转发数据：
交换机工作原理----->MAC地址表存在收发双方的对应关系------>二层转发
三层交换配置顺序：
- 创建vlan
-----vlan batch 100 200 to 300 批量创建vlan
- 设置端口关联vlan
-----int g 0/0/1
设置端口类型：
Port link-type access
设置端口默认PVID为vlan 100：
Port default vlan 100
- 设置vlanif接口：
------interface vlanif 100 创建并进入vlanif 100接口
配置IP地址
Ip address 192.168.1.100 24 (vlanif 的ip就是pc机的网关)
- 将PC的网关设置为该vlanif的接口IP
Pc1属于vlan 100 网关设置为vlanif 100的iP
PC2属于vlan 200 网关设置为vlanif 200 的Ip
DHCP
作用：
- 使用动态主机配置协议DHCP来分配IP地址网络参数，可以减少管理员工作量，避免用户手工配置网络参数时造成的地址冲突。
- DHCP服务器能够为大量主机分配IP地址，并能够集中管理。
- DHCP给PC机分配的IP地址数量取决于子网掩码大小。（子网掩码越大，可分配IP数量越少。子网掩码越小，可分配IP地址越多。）
编辑
DHCP报文类型：
PC机需要IP地址时，需要向DHCP服务器申请。
编辑

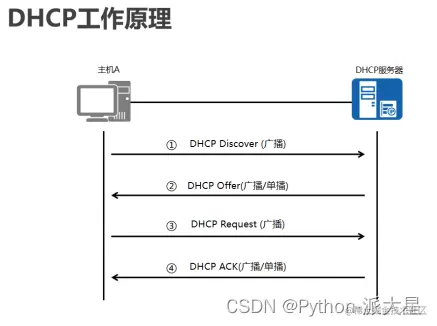

DHCP工作原理：
编辑
DHCP工作原理：
当客户端启动时发现自己没有IP地址，就会发送一个广播，在这个广播域范围查找DHCP服务器。
DHCP收到PC机请求后，会发送一个IP地址分配的广播
PC机收到后，向DHCP服务器请求使用这个IP地址
DHCP收到请求后，查询这个IP地址有没有被别的PC机抢先获取。未被使用的话就会发送确认包，允许PC机使用该IP地址，并在DHCP服务器内让该IP地址与MAC地址绑定，并设立租期时间。
编辑

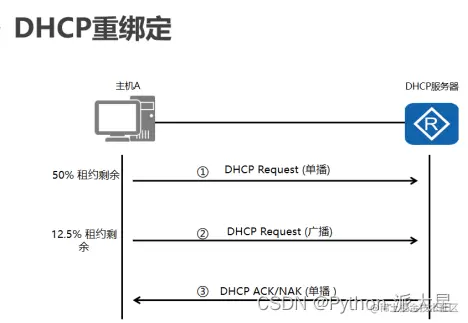

DHCP重绑定：
DHCP客户端在租约期限达到87.5%时，还没收到服务器相应，会申请重新绑定IP
编辑

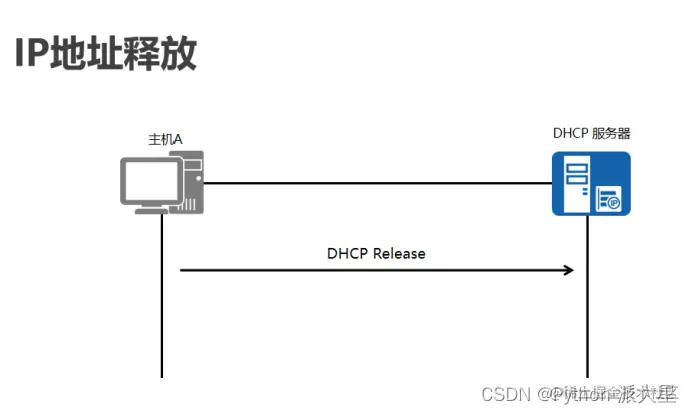

IP地址释放：
编辑
DHCP配置方法：
接口模式：
一、启动DHCP服务：dhcp enable
二、进入接口，三层交换需要进入虚拟（vlanif):interface vlanif 10
三、使用该接口配置DHCP：DHCP select interface
配置DHCP模式为接口模式，网络配置参数以接口参数为准，发送类似信息，且网关为接口IP地址。
四、配置DNS服务器：
dhcp server dns-list +114.114.114.114 或8.8.8.8
设置DNS服务器列表，第一项：114.114.114.144，第二项8.8.8.8
先设置的会优先选择，后设置的会成为备选。
DHCP（全局模式）配置顺序：
- 启动DHCP
系统视图下，输入dhcp enable
- 配置全局模式 地址池：
系统视图下输入：
ip pool vlan20 --创建地址池，名为vlan20
gateway-list 192.168.2.254 --- 定义网关列表为192.168.2.254
network 192.168.2.0 mask 255.255.255.0 --定义分配的网络地址范围是192.168.2.0/24子网内，有效IP地址。
dns-list 8.8.8.8 114.114.114.114 ---配置DNS服务器列表，第一项8.8.8.8 114.114.114.114
3、进入接口，配置全局模式：
Interface vlanif 20 //进入接口vlanif 20
ip address 192.1168.2.254 255.255.255.0 //配置接Ip网关地址
Dhcp select global //开启DHCP模式为全局模式
