LVS-DR 工作原理

客户端把数据包发送到调度器，到达内核空间，给ipvives处理，当调度器确定好发给哪个节点的时候，将mac地址重新封装，通过数据链路层发送给节点服务器。节点服务器看ip地址没问题，就进行解封装处理，根据TCP头部理端口mac地址发送给客户端。

节点服务器  发送 响应报文给客户端

DR模式的特点

1.Director Server （调度器） 和 Real Server （节点服务器）必须在同一物理网络中
2.Real Server可以使用私有地址，也可以使用公网地址。如果使用公网地址，可以通过互联网对RIP进行直接访问。
3.Director Server作为集群访问的入口，但不作为网关使用
4.所有请求报文经由Director Server，但回复响应报文不能经过Director Server
5.Real Server 的网关不允许指向Director Server IP ，即Real Server发送的数据包部不允许经过Director Server （RS的网关地址只能指定真实的路由器网关）
6.Real Server 上的 lo 接口配置VIP的IP地址

LVS-DR中的ARP问题

VIP地址相同导致响应冲突

在LVS-DR负载均衡集群中，负载均衡器与节点服务器都要配置相同的VIP地址，在局域网中具有相同的IP地址，势必会造成各服务器ARP通信的紊乱。

当ARP广播发送到LVS-DR集群时，因为负载均衡器和节点服务器都是连接到相同的网络上，它们都会收到ARP广播。
只有前端的负载均衡器进行响应，其他节点服务器不应该响应ARP广播。

解决方案

对节点服务器进行处理，使其不响应针对VIP的ARP请求

使用虚接口lo:0承载VIP地址
设置内核参数 arp_ ignore=1：系统只响应目的IP为本地IP（物理网卡的地址，而不是lo网卡的虚接口地址）的ARP请求。

返回报文时源地址使用VIP，导致网关设备的ARP缓存表紊乱

问题原因：

RealServer返回报文（源IP是VIP）经路由器转发，重新封装报文时，需要先获取路由器的MAC地址。
发送ARP请求时，Linux默认使用IP包的源IP地址（即VIP）作为ARP请求包中的源IP地址，而不使用发送接口的IP地址。
路由器收到ARP请求后，将更新ARP表项。原有的VIP对应Director的MAC地址，会被更新为VIP对应的Real Server的MAC地址。导致网关设备的ARP缓存表紊乱。
路由器根据ARP表项，会将新来的请求报文转发给Real Server，导致Director的VIP失效。

解决方法：

对节点服务器进行处理，设置内核参数arp_announce=2：系统不使用IP数据包的源地址来设置ARP请求的源地址，而选择发送接口（物理网卡）的IP地址

调度器配置

1.配置 ens33:0 为VIP

2.调整内核参数（关闭路由转发，icmp重定向）

3.安装启动 iptables

节点服务器配置

安装web应用服务器
挂载 nfs共享 目录
配置Ln：0为VIP
配置VIP的路由
配置内核参数
物理网卡的默认

DR模式 LVS负载均衡集群部署

DR 服务器：192.168.100.101

Web 服务器1：192.168.100.40

Web 服务器2：192.168.100.50

vip：192.168.100.100

NFS服务器：192.168.100.20

客户端：192.168.100.30

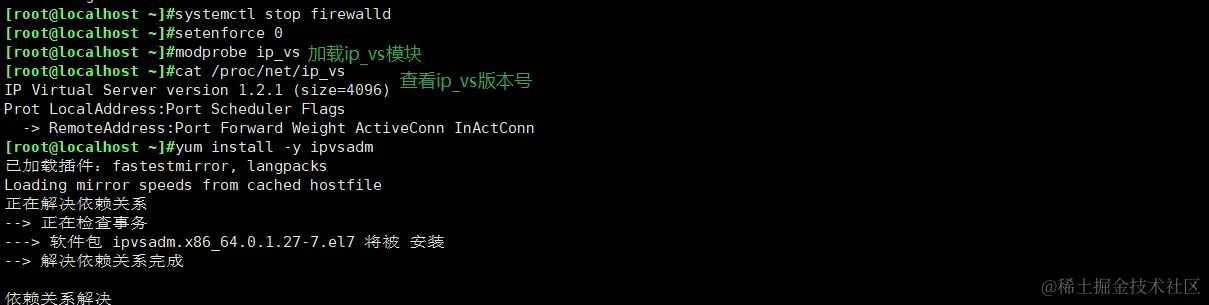

DR服务器 1.配置负载调度器

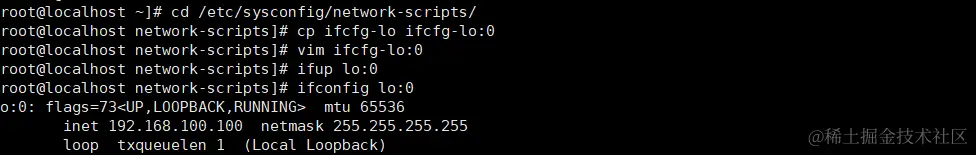

（1）配置虚拟 IP 地址

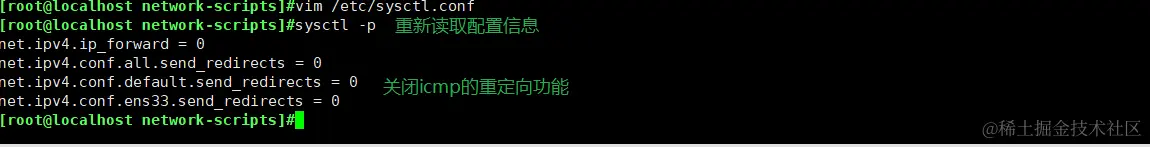

（2）调整 proc 响应参数

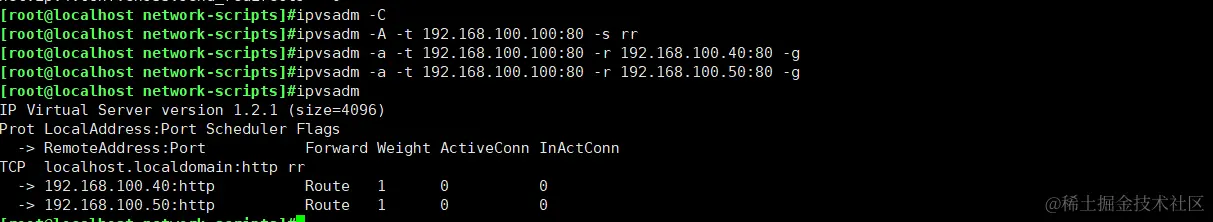

（3）配置负载分配策略

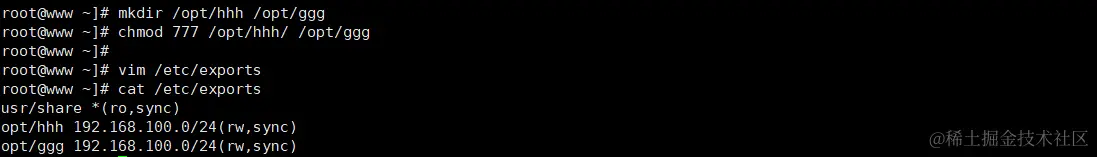

2.部署共享存储

部署第一台web节点服务器

1.安装httpd，开启服务 2.配置虚拟IP地址（VIP:192.168.100.100），添加虚接口lo:0。

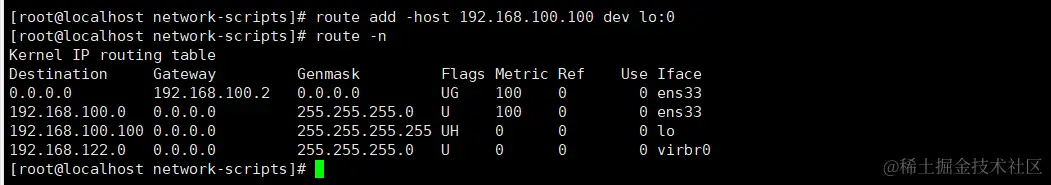

3、添加静态路由信息，dev指定出站网卡

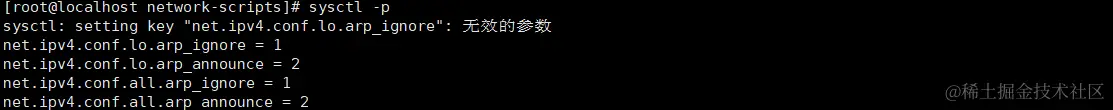

4、调整内核的ARP响应参数

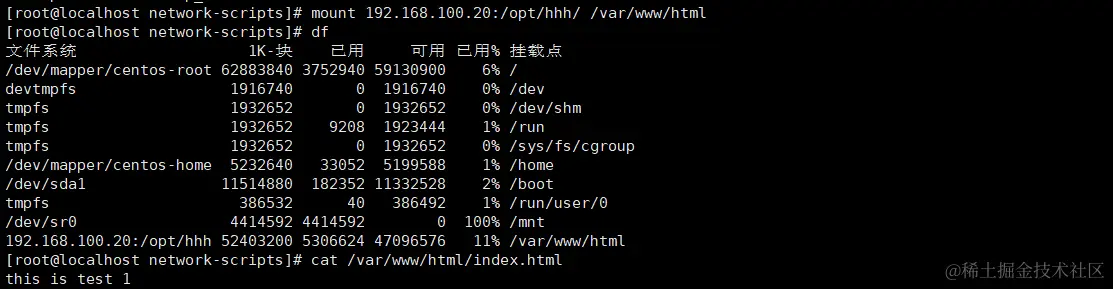

5.挂载站点，将NFS服务器第二台web节点服务器

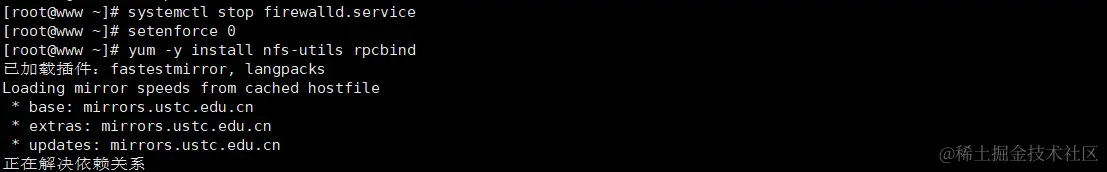

1.关闭防火墙

2.安装httpd，开启服务

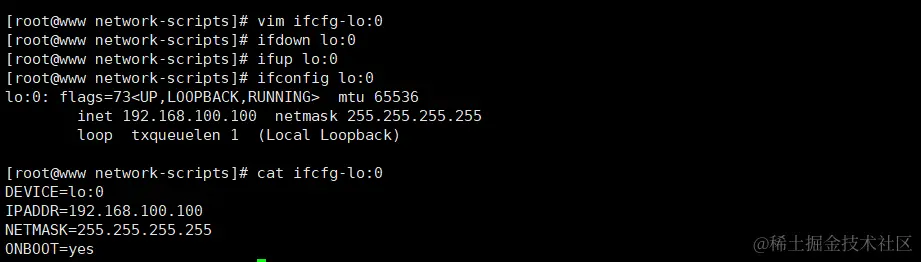

3.配置虚拟IP，添加虚拟网口

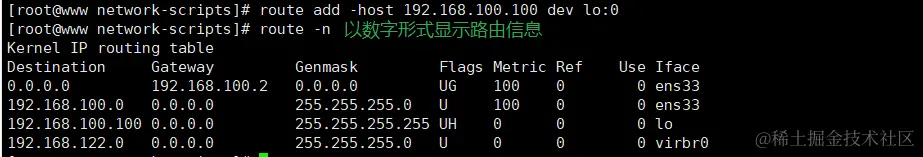

4、添加静态路由信息，dev指定出站网卡

5、调整内核的ARP响应参数

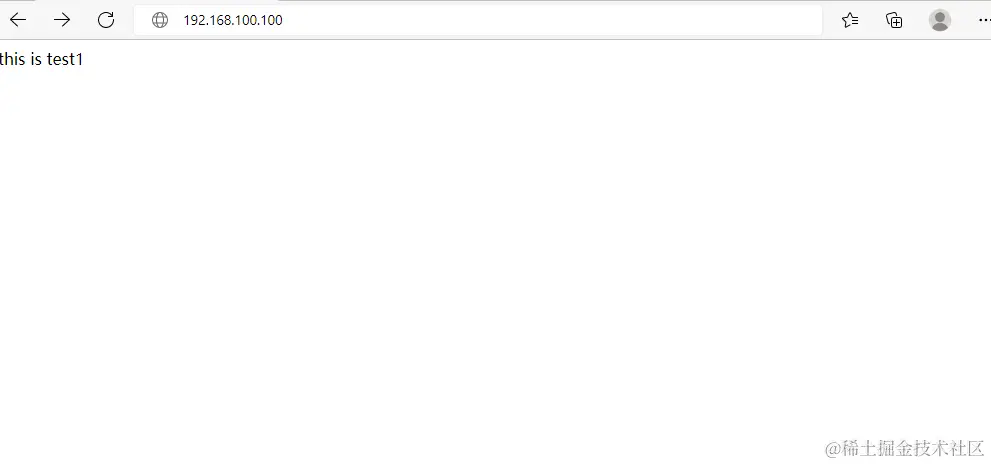

LVS负载均衡群集——DR直接路由模式
