Spring 源码阅读 47：在 XML 配置中开启 AOP 特性的原理分析

写代码的比利
439 阅读8分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第20天，点击查看活动详情

基于 Spring Framework v5.2.6.RELEASE

前置知识：Spring AOP 扫盲 概念篇 & 应用篇

接上篇：Spring 源码阅读 46：@EnableAspectJAutoProxy 注解分析

概述

上一篇对@EnableAspectJAutoProxy注解的作用原理作了分析，它可以用来开启基于 AspectJ 注解配置的 Spring AOP 配置。除了这种方式以外，还可以在 Spring XML 配置文件中开启 AOP 特性，如果切面是通过 AspectJ 注解配置的，那么可以通过在 XML 配置中增加<aop:aspectj-autoproxy/>标签来开启，如果 AOP 切面是通过 XML 中的<aop:config>标签来配置的，那么会自动开启。

这两种开启方式的解析，都需要从 Spring 对 XML 配置文件的解析开始。

配置文件的解析

关于 Spring 对 XML 配置文件的解析，之前写过详细的源码分析文章，当时只分析了从 XML 配置文件中加载 BeanDefinition 的过程，并没有涉及其他特殊配置标签的解析，不过，大部分解析的过程都是一样的，可以参考下面的文章：

传送门：Spring 源码阅读 08：加载 BeanDefinition 的过程（解析阶段）

本文将不再赘述这部分过程，只分析与 Spring AOP 相关的标签的部分。我们从 DefaultBeanDefinitionDocumentReader 类的doRegisterBeanDefinitions方法开始。Spring 在上下文初始化过程中，会将 XML 文件加载并解析成对应的 Document 对象，然后针对 Document 中不同的标签做不同的处理，XML 配置文件中beans标签的信息，就会交给doRegisterBeanDefinitions来处理。

// org.springframework.beans.factory.xml.DefaultBeanDefinitionDocumentReader#doRegisterBeanDefinitions
protected void doRegisterBeanDefinitions(Element root) {

   BeanDefinitionParserDelegate parent = this.delegate;
   this.delegate = createDelegate(getReaderContext(), root, parent);

   // 省略部分代码

   preProcessXml(root);
   parseBeanDefinitions(root, this.delegate);
   postProcessXml(root);

   this.delegate = parent;
}

这里比较重要的一行代码就是parseBeanDefinitions方法的调用，我们进入到方法中。

// org.springframework.beans.factory.xml.DefaultBeanDefinitionDocumentReader#parseBeanDefinitions
protected void parseBeanDefinitions(Element root, BeanDefinitionParserDelegate delegate) {
   if (delegate.isDefaultNamespace(root)) {
      NodeList nl = root.getChildNodes();
      for (int i = 0; i < nl.getLength(); i++) {
         Node node = nl.item(i);
         if (node instanceof Element) {
            Element ele = (Element) node;
            if (delegate.isDefaultNamespace(ele)) {
               parseDefaultElement(ele, delegate);
            }
            else {
               delegate.parseCustomElement(ele);
            }
         }
      }
   }
   else {
      delegate.parseCustomElement(root);
   }
}

这里会根据当前的标签或者子标签类型执行不同的解析逻辑，对于默认标签，执行parseDefaultElement方法解析，而非默认标签执行解析代理的parseCustomElement方法来解析。默认标签指的是 IOC 容器中配置 Bean 信息的标签，比如beans、bean等，而本文要分析的 AOP 相关的标签，即<aop:config>和<aop:aspectj-autoproxy/>标签，则不属于默认标签，需要通过parseCustomElement来解析。

自定义标签的解析

进入parseCustomElement方法。

// org.springframework.beans.factory.xml.BeanDefinitionParserDelegate#parseCustomElement(org.w3c.dom.Element)
@Nullable
public BeanDefinition parseCustomElement(Element ele) {
   return parseCustomElement(ele, null);
}

// org.springframework.beans.factory.xml.BeanDefinitionParserDelegate#parseCustomElement(org.w3c.dom.Element, org.springframework.beans.factory.config.BeanDefinition)
@Nullable
public BeanDefinition parseCustomElement(Element ele, @Nullable BeanDefinition containingBd) {
   String namespaceUri = getNamespaceURI(ele);
   if (namespaceUri == null) {
      return null;
   }
   NamespaceHandler handler = this.readerContext.getNamespaceHandlerResolver().resolve(namespaceUri);
   if (handler == null) {
      error("Unable to locate Spring NamespaceHandler for XML schema namespace [" + namespaceUri + "]", ele);
      return null;
   }
   return handler.parse(ele, new ParserContext(this.readerContext, this, containingBd));
}

这里就进入了关键的部分，我们逐行代码深入分析。

通过标签找到namespaceUri

首先，要通过getNamespaceURI从要解析的元素中获取namespaceUri，这个属性是在解析 XML 文件的时候添加到元素中的。这个namespaceUri具体是什么呢？我们以下面的配置文件为例。

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:aop="http://www.springframework.org/schema/aop"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/aop https://www.springframework.org/schema/aop/spring-aop.xsd">

    <aop:aspectj-autoproxy/>

</beans>

通过标签<aop:aspectj-autoproxy/>找到的namespaceUri就是xmlns:aop="``http://www.springframework.org/schema/aop``"中的uri。

查找对应的 NamespaceHandler

接下来，判断不为空之后，就是通过下面这行代码，根据namespaceUri找到对应的 NamespaceHandler。

this.readerContext.getNamespaceHandlerResolver().resolve(namespaceUri);

我们根据这样代码，分析如下：

  • 当前类型 BeanDefinitionParserDelegate 的readerContext成员变量的类型是 XmlReaderContext。
  • XmlReaderContext 的getNamespaceHandlerResolver方法获取到的就是它的成员变量namespaceHandlerResolver，类型是 NamespaceHandlerResolver。
  • NamespaceHandlerResolver 类型的resolve方法的作用，就是通过一个namespaceUri来找到其对应的 NamespaceHandler，查找的方法就是从它的成员变量handlerMappings集合中以namespaceUri为 Key 来查找。

因此，我们要找到 BeanDefinitionParserDelegate 被创建的时候，它的readerContext属性是怎么来的。还记得本文最开始提到的doRegisterBeanDefinitions方法吗，BeanDefinitionParserDelegate 对象正是在这个方法中创建的。

this.delegate = createDelegate(getReaderContext(), root, parent);

它在创建时，readerContext属性是通过getReaderContext得到的，我们找到这个方法。

protected final XmlReaderContext getReaderContext() {
   Assert.state(this.readerContext != null, "No XmlReaderContext available");
   return this.readerContext;
}

它直接使用了当前对象的readerContext属性，我们再去找 DefaultBeanDefinitionDocumentReader 是在哪里被创建的。按照 Spring 解析 XML 配置文件的代码流程，我们可以找到 XmlBeanDefinitionReader 的registerBeanDefinitions方法。

参考：Spring 源码阅读 08：加载 BeanDefinition 的过程（解析阶段）

// org.springframework.beans.factory.xml.XmlBeanDefinitionReader#registerBeanDefinitions
public int registerBeanDefinitions(Document doc, Resource resource) throws BeanDefinitionStoreException {
   BeanDefinitionDocumentReader documentReader = createBeanDefinitionDocumentReader();
   int countBefore = getRegistry().getBeanDefinitionCount();
   documentReader.registerBeanDefinitions(doc, createReaderContext(resource));
   return getRegistry().getBeanDefinitionCount() - countBefore;
}

首先，通过createBeanDefinitionDocumentReader方法创建了documentReader，方法中其实就是通过反射创建了一个 DefaultBeanDefinitionDocumentReader 类型的对象，关键在方法中的第三行代码，在调用documentReader的registerBeanDefinitions时，第二个参数看似是在创建 ReaderContext，我们先进入方法看一下。

// org.springframework.beans.factory.xml.DefaultBeanDefinitionDocumentReader#registerBeanDefinitions
@Override
public void registerBeanDefinitions(Document doc, XmlReaderContext readerContext) {
   this.readerContext = readerContext;
   doRegisterBeanDefinitions(doc.getDocumentElement());
}

果然，readerContext的初始化和doRegisterBeanDefinitions方法的调用都在这儿。所以，我们需要搞明白上一步中的createReaderContext方法的原理。

// org.springframework.beans.factory.xml.XmlBeanDefinitionReader#createReaderContext
public XmlReaderContext createReaderContext(Resource resource) {
   return new XmlReaderContext(resource, this.problemReporter, this.eventListener,
         this.sourceExtractor, this, getNamespaceHandlerResolver());
}

就是简单地通过构造方法创建的，因为前面我们还用到了它的namespaceHandlerResolver成员变量，因此我们需要了解一下参数中的getNamespaceHandlerResolver方法是如何创建它的namespaceHandlerResolver的。

// org.springframework.beans.factory.xml.NamespaceHandlerResolver
public NamespaceHandlerResolver getNamespaceHandlerResolver() {
   if (this.namespaceHandlerResolver == null) {
      this.namespaceHandlerResolver = createDefaultNamespaceHandlerResolver();
   }
   return this.namespaceHandlerResolver;
}

这里可以看到，在namespaceHandlerResolver为空的情况下，会通过createDefaultNamespaceHandlerResolver方法创建一个默认的对象，我们继续深入这个方法。

// org.springframework.beans.factory.xml.NamespaceHandlerResolver
protected NamespaceHandlerResolver createDefaultNamespaceHandlerResolver() {
   ClassLoader cl = (getResourceLoader() != null ? getResourceLoader().getClassLoader() : getBeanClassLoader());
   return new DefaultNamespaceHandlerResolver(cl);
}

这里创建了一个 DefaultNamespaceHandlerResolver 类型的对象，我们进入它的构造方法，看看它是怎么创建的。

public DefaultNamespaceHandlerResolver(@Nullable ClassLoader classLoader) {
   this(classLoader, DEFAULT_HANDLER_MAPPINGS_LOCATION);
}

public DefaultNamespaceHandlerResolver(@Nullable ClassLoader classLoader, String handlerMappingsLocation) {
   Assert.notNull(handlerMappingsLocation, "Handler mappings location must not be null");
   this.classLoader = (classLoader != null ? classLoader : ClassUtils.getDefaultClassLoader());
   this.handlerMappingsLocation = handlerMappingsLocation;
}

这里将常量DEFAULT_HANDLER_MAPPINGS_LOCATION赋值给了它的handlerMappingsLocation成员变量，这个常量的值如下：

public static final String DEFAULT_HANDLER_MAPPINGS_LOCATION = "META-INF/spring.handlers";

我们可以在 Spring 框架的多个子工程中找到这个文件，在spring-aop子工程中，这个文件的内容如下：

http://www.springframework.org/schema/aop=org.springframework.aop.config.AopNamespaceHandler

真相大白了，我们找到了这个 NamespaceHandler 的类型，就是 AopNamespaceHandler。不过，这里只是将这个配置文件的位置告诉了 NamespaceHandlerResolver，它是怎么被获取到的呢？

我们回到获取 NamespaceHandler 的地方，也就是这样代码：

this.readerContext.getNamespaceHandlerResolver().resolve(namespaceUri);

现在我们只需要再搞懂resolve方法。

@Override
@Nullable
public NamespaceHandler resolve(String namespaceUri) {
   Map<String, Object> handlerMappings = getHandlerMappings();
   Object handlerOrClassName = handlerMappings.get(namespaceUri);
   if (handlerOrClassName == null) {
      return null;
   }
   else if (handlerOrClassName instanceof NamespaceHandler) {
      return (NamespaceHandler) handlerOrClassName;
   }
   else {
      String className = (String) handlerOrClassName;
      try {
         Class<?> handlerClass = ClassUtils.forName(className, this.classLoader);
         if (!NamespaceHandler.class.isAssignableFrom(handlerClass)) {
            throw new FatalBeanException("Class [" + className + "] for namespace [" + namespaceUri +
                  "] does not implement the [" + NamespaceHandler.class.getName() + "] interface");
         }
         NamespaceHandler namespaceHandler = (NamespaceHandler) BeanUtils.instantiateClass(handlerClass);
         namespaceHandler.init();
         handlerMappings.put(namespaceUri, namespaceHandler);
         return namespaceHandler;
      }
      catch (ClassNotFoundException ex) {
         throw new FatalBeanException("Could not find NamespaceHandler class [" + className +
               "] for namespace [" + namespaceUri + "]", ex);
      }
      catch (LinkageError err) {
         throw new FatalBeanException("Unresolvable class definition for NamespaceHandler class [" +
               className + "] for namespace [" + namespaceUri + "]", err);
      }
   }
}

首先从通过getHandlerMappings得到handlerMappings集合，然后通过namespaceUri得到对应的值，如果这个值就是一个 NamespaceHandler 类型的对象，那么直接返回，如果不是，那说明它是我们要找的 NamespaceHandler 的类名称，通过名称实例化一个对象，初始化（调用init方法）后再添加到handlerMappings中，覆盖之前存放的类名，下次直接获取到的就是对象。

这个过程中，我们还要分析最开始的getHandlerMappings方法，它应该就是将META-INF/spring.handlers文件内容解析成handlerMappings集合的方法。

private Map<String, Object> getHandlerMappings() {
   Map<String, Object> handlerMappings = this.handlerMappings;
   if (handlerMappings == null) {
      synchronized (this) {
         handlerMappings = this.handlerMappings;
         if (handlerMappings == null) {
            if (logger.isTraceEnabled()) {
               logger.trace("Loading NamespaceHandler mappings from [" + this.handlerMappingsLocation + "]");
            }
            try {
               Properties mappings =
                     PropertiesLoaderUtils.loadAllProperties(this.handlerMappingsLocation, this.classLoader);
               if (logger.isTraceEnabled()) {
                  logger.trace("Loaded NamespaceHandler mappings: " + mappings);
               }
               handlerMappings = new ConcurrentHashMap<>(mappings.size());
               CollectionUtils.mergePropertiesIntoMap(mappings, handlerMappings);
               this.handlerMappings = handlerMappings;
            }
            catch (IOException ex) {
               throw new IllegalStateException(
                     "Unable to load NamespaceHandler mappings from location [" + this.handlerMappingsLocation + "]", ex);
            }
         }
      }
   }
   return handlerMappings;
}

果然，它会直接获取handlerMappings成员变量，如果是空的，则从配置文件中加载内容，最后再返回。

到这里，我们就分析完了 Spring 通过namespaceUri来获取 NamespaceHandler 的原理。我们再回到parseCustomElement方法中，看获取到 NamespaceHandler 之后，它是怎么解析 AOP 配置标签的。

自定义标签的处理

现在分析parseCustomElement方法的最后一行代码。

return handler.parse(ele, new ParserContext(this.readerContext, this, containingBd));

解析工作交给了上一步获取到的 AopNamespaceHandler 的parse方法，我们找到 AopNamespaceHandler 的源码。

public class AopNamespaceHandler extends NamespaceHandlerSupport {

   /**
* Register the {  @link  BeanDefinitionParser BeanDefinitionParsers} for the
* '{  @code  config}', '{  @code  spring-configured}', '{  @code  aspectj-autoproxy}'
* and '{  @code  scoped-proxy}' tags.
*/
@Override
   public void init() {
      // In 2.0 XSD as well as in 2.1 XSD.
      registerBeanDefinitionParser("config", new ConfigBeanDefinitionParser());
      registerBeanDefinitionParser("aspectj-autoproxy", new AspectJAutoProxyBeanDefinitionParser());
      registerBeanDefinitionDecorator("scoped-proxy", new ScopedProxyBeanDefinitionDecorator());

      // Only in 2.0 XSD: moved to context namespace as of 2.1
      registerBeanDefinitionParser("spring-configured", new SpringConfiguredBeanDefinitionParser());
   }

}

在之前的分析中，我们知道，AopNamespaceHandler 初次被创建出来的时候，它的init方法会被调用，这里可以看到，它通过registerBeanDefinitionParser方法，为这些 AOP 标签注册了相应的解析器。比如<aop:config>标签对应 ConfigBeanDefinitionParser 解析器，以此类推。

我们再找到它的parse方法。

// org.springframework.beans.factory.xml.NamespaceHandlerSupport#parse
@Override
@Nullable
public BeanDefinition parse(Element element, ParserContext parserContext) {
   BeanDefinitionParser parser = findParserForElement(element, parserContext);
   return (parser != null ? parser.parse(element, parserContext) : null);
}

// org.springframework.beans.factory.xml.NamespaceHandlerSupport#findParserForElement
@Nullable
private BeanDefinitionParser findParserForElement(Element element, ParserContext parserContext) {
   String localName = parserContext.getDelegate().getLocalName(element);
   BeanDefinitionParser parser = this.parsers.get(localName);
   if (parser == null) {
      parserContext.getReaderContext().fatal(
            "Cannot locate BeanDefinitionParser for element [" + localName + "]", element);
   }
   return parser;
}

很简单，其实就是根据当前要解析的标签名，从init方法注册的解析器中找到对应的解析器，并调用解析器的parse方法进行解析。

AutoProxyCreator 的注册

文章的最开始，我们提到了在 XML 中开启 Aspect 注解支持的 AOP 特性的方式，以及直接在 XML 文件中配置切面开启 AOP 特性的方式。下面我们分别看一下<aop:aspectj-autoproxy/>和<aop:config>两个标签对应的解析器的parse方法。

首先看<aop:aspectj-autoproxy/>对应的解析器 AspectJAutoProxyBeanDefinitionParser。

// org.springframework.aop.config.AspectJAutoProxyBeanDefinitionParser#parse
@Override
@Nullable
public BeanDefinition parse(Element element, ParserContext parserContext) {
   AopNamespaceUtils.registerAspectJAnnotationAutoProxyCreatorIfNecessary(parserContext, element);
   extendBeanDefinition(element, parserContext);
   return null;
}

可以看到这里调用了 AopNamespaceUtils 的registerAspectJAnnotationAutoProxyCreatorIfNecessary方法，这个方法我在上一篇【Spring 源码阅读 46：@EnableAspectJAutoProxy 注解分析 】中已经介绍过了。

这也解释了为什么<aop:aspectj-autoproxy/>标签和@EnableAspectJAutoProxy注解起到的作用是类似的。

接下来在看<aop:config>对应的解析器 ConfigBeanDefinitionParser。

// org.springframework.aop.config.ConfigBeanDefinitionParser#configureAutoProxyCreator
private void configureAutoProxyCreator(ParserContext parserContext, Element element) {
   AopNamespaceUtils.registerAspectJAutoProxyCreatorIfNecessary(parserContext, element);
}

跟上面调用了相似的方法，不过有所不同，我们进去看一下。

// org.springframework.aop.config.AopNamespaceUtils#registerAspectJAutoProxyCreatorIfNecessary
public static void registerAspectJAutoProxyCreatorIfNecessary(
      ParserContext parserContext, Element sourceElement) {

   BeanDefinition beanDefinition = AopConfigUtils.registerAspectJAutoProxyCreatorIfNecessary(
         parserContext.getRegistry(), parserContext.extractSource(sourceElement));
   useClassProxyingIfNecessary(parserContext.getRegistry(), sourceElement);
   registerComponentIfNecessary(beanDefinition, parserContext);
}

再找到其中调用的registerAspectJAutoProxyCreatorIfNecessary方法。

@Nullable
public static BeanDefinition registerAspectJAutoProxyCreatorIfNecessary(
      BeanDefinitionRegistry registry, @Nullable Object source) {

   return registerOrEscalateApcAsRequired(AspectJAwareAdvisorAutoProxyCreator.class, registry, source);
}

可以看到，这里注册了一个 AspectJAwareAdvisorAutoProxyCreator 后处理器。

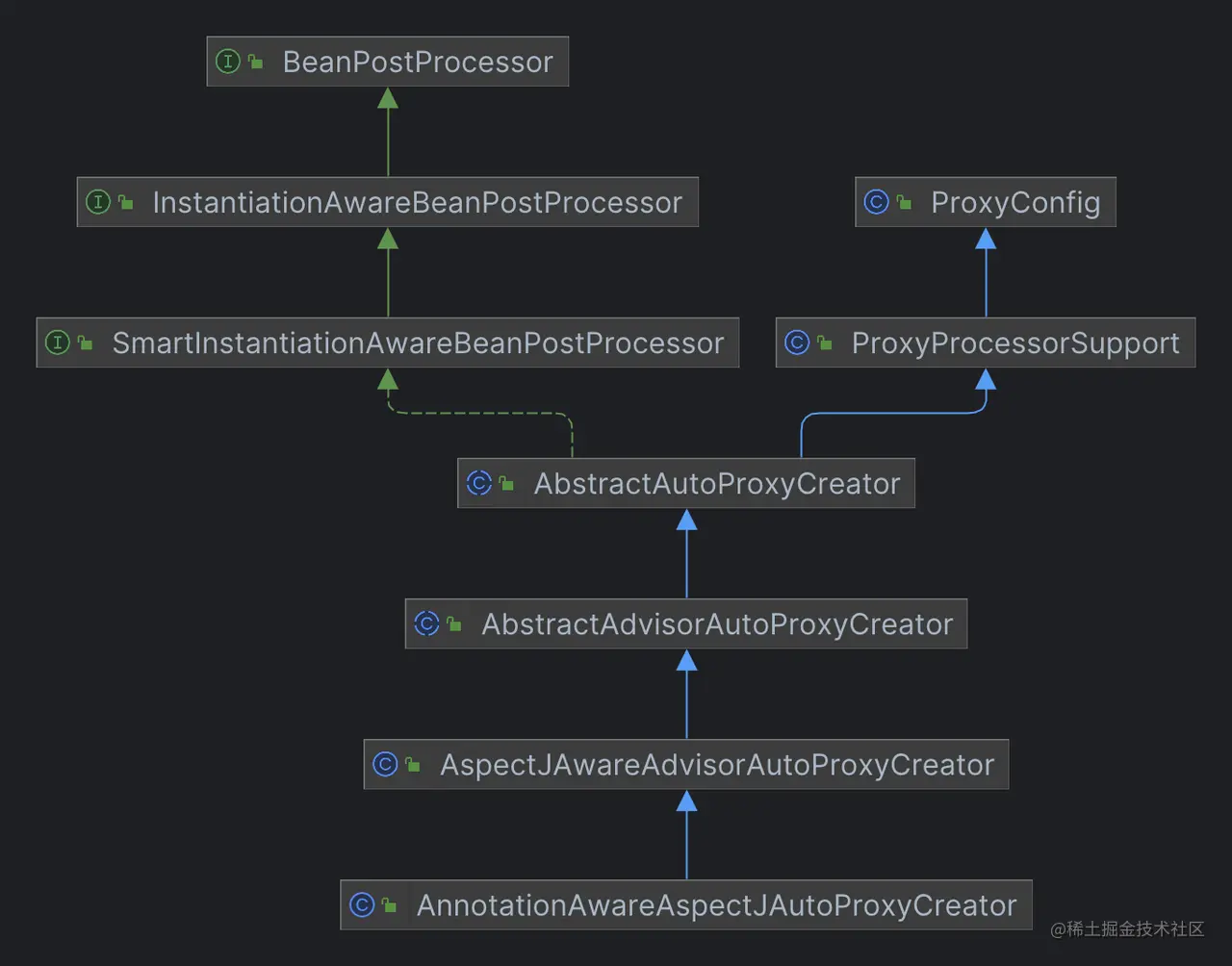

也就是说，对于通过 Aspect 注解配置切面的情况，Spring 会通过 AnnotationAwareAspectJAutoProxyCreator 后处理器来处理，而对于通过 XML 配置切面的情况，则通过 AspectJAwareAdvisorAutoProxyCreator 来处理。从以下类关系图中，我们可以知道，它俩是父子类的关系，其中必然有很多相似的处理逻辑，只是要解析的配置方式不同罢了。

总结

本文分析了 Spring 通过 XML 配置开启 AOP 特性支持的原理，包括对注解配置切面的支持和直接在 XML 文件中配置切面的支持。

由本文和上一篇文章，我们可以知道，Spring AOP 特性，都是在后处理器中实现的，后续的文章，我将通过代码，分析处理切面的后处理器的工作原理。

avatar
文章
阅读
粉丝
