1 CommitLog

Pro发送消息到Broker后，Master-Broker会将消息写入磁盘的一个日志文件-CommitLog，顺序写入文件末尾，CommitLog包含各种不同类型的Topic对应的消息内容。

消息主体及元数据的存储主体，存储Pro写入的消息主体内容。

消息存放的物理文件，每台broker上的commitlog被本机所有的ConsumeQueue共享，不做任何区分。

CommitLog文件每个限定最大1GB，Master-Broker收到消息后就将内容追加到文件末尾，若一个CommitLog写满1G，就会创建一个新CommitLog文件。

1.1 命名

文件名长度20位，左边补零，剩余为起始偏移量，如：

00000000000000000000

代表第一个文件，起始偏移量为0，文件大小为1G=1073741824；

当第一个文件写满了，第二个文件为00000000001073741824，起始偏移量为1073741824，以此类推。

消息主要是顺序写入日志文件，当文件满了，写入下一个文件。文件默认位置如下，可通过配置文件修改：

${user.home} \store\${commitlog}\${fileName}

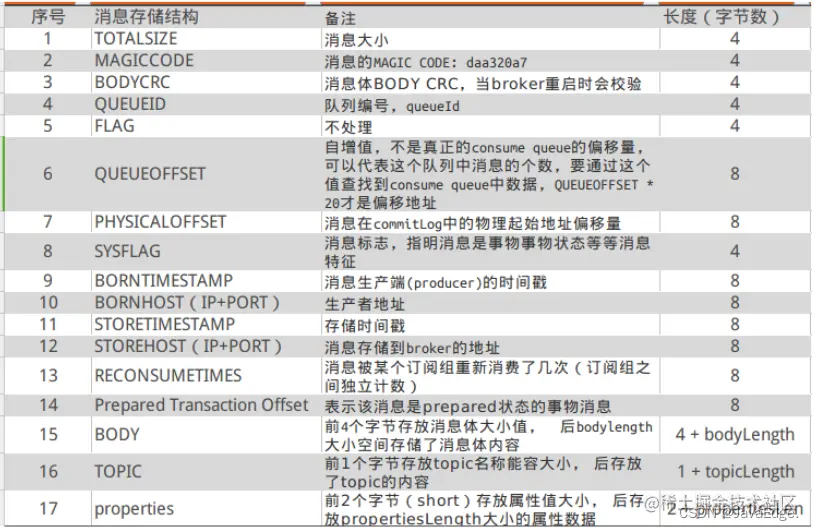

CommitLog的消息存储单元长度不固定，文件顺序写，随机读。消息的存储结构如下，按照编号顺序以及编号对应的内容依次存储。

2 ConsumeQueue

消息的逻辑队列，类似字典的目录，指定消息在物理文件commitLog的位置，包含该MessageQueue在CommitLog中的：

  • 起始物理位置偏移量offset
  • 消息实体内容的大小
  • Message Tag的哈希值

消息保存在MessageQueue，CommitLog和MessageQueue啥关系？每个Topic，它在某Broker所在机器都有一些MessageQueue，每个MessageQueue又有很多ConsumeQueue文件，这些ConsumeQueue文件里存储一条消息对应在CommitLog文件中的offset偏移量。

假设order_topic在Broker集群共有4个MessageQueue：queue1、queue2、queue3、queue4，均匀分布在两个Master-Broker，Pro选择queue1这个MessageQueue发了条“消息A”，则：

  1. 首先M-Broker接收到消息A后，将其内容顺序写入自己机器的CommitLog文件末尾
  2. 然后，M-Broker将消息A在CommitLog文件中的物理位置offset，写入queue1对应ConsumeQueue文件末尾

ConsumeQueue中存储的不只是消息在CommitLog的offset，还包含消息长度、tag hashcode等信息，一条数据20字节，每个ConsumeQueue文件能保存30万条数据，所以每个ConsumeQueue文件约5.72MB。当一个ConsumeQueue类型的文件写满了，则写入下一个文件。

实际物理存储，ConsumeQueue对应每个Topic和QueuId下面的文件。

可在配置中指定consumequeue与commitlog存储的目录。每个topic下的每个queue都有一个对应的consumequeue文件，如：

${rocketmq.home}/store/consumequeue/${topicName}/${queueId}/${fileName}

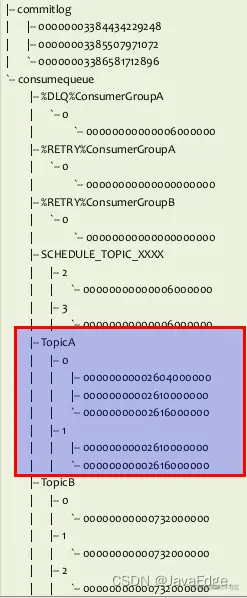

Consume Queue文件组织：

Consume Queue文件组织示意图

  1. 根据topic和queueId来组织文件，图中TopicA有两个队列0,1：TopicA、QueueId=0组成一个ConsumeQueue，TopicA、QueueId=1组成另一个ConsumeQueue
  2. 按Con的GroupName分组重试队列。若Con消费失败，消息将被发往重试队列，如图中的%RETRY%ConsumerGroupA
  3. 按Con的GroupName分组死信队列，若Con消费失败，并重试指定次数后，仍失败，则发往死信队列，如图中的%DLQ%ConsumerGroupA

死信队列（Dead Letter Queue）一般用于存放由于某种原因无法传递的消息，如处理失败或已过期的消息。

消息消费的逻辑队列，作为消费消息的索引，保存指定Topic下的队列消息在CommitLog中的：

  • 起始物理偏移量offset
  • 消息大小size
  • 消息Tag的HashCode值
存储单元

Consume Queue的存储单元是一个20字节定长的二进制数据，顺序写、顺序读：

Queue单个存储单元结构

consume queue文件存储单元格式：

  • CommitLog Offset：这条消息在Commit Log文件中的实际偏移量
  • Size：存储中消息的大小
  • Message Tag HashCode存储消息的Tag的哈希值：用于订阅时的消息过滤（订阅时若指定Tag，会根据HashCode快速查找到订阅的消息）

而IndexFile（索引文件）只是为消息查询提供一种通过K或时间区间查询消息的方法（这种通过IndexFile查找消息的方法，不影响发送与消费消息的主流程）。

实际物理存储，ConsumeQueue对应每个Topic和QueuId下面的文件。单个文件大小约5.72M，每个文件由30W条数据组成，每个文件默认大小为600万个字节，当一个ConsumeQueue类型的文件写满了，则写入下一个文件。

IndexFile 消息的索引文件

所有消息都存在CommitLog，若实现根据K查询消息，为解决这种业务需求，就有IndexFile。

为生成的索引文件提供访问服务，通过消息K查询消息真正的实体内容。

实际物理存储，文件名以创建时的时间戳命名，固定的单个IndexFile文件大小约为400M，一个IndexFile可保存2000W个索引。

若一个消息包含K值，则会使用IndexFile存储消息索引。

存放位置

${rocketmq.home}/store/index/indexFile(年月日时分秒等组成文件名)

Index文件组织方式

消息索引文件结构

Header中存储的信息：

// 文件中第一个、最后一个索引对应的消息的存储时间
private static int beginTimestampIndex = 0;
private static int endTimestampIndex = 8;

// 第一个和最后一个索引对应消息的offset的最大和最小值
private static int beginPhyoffsetIndex = 16;
private static int endPhyoffsetIndex = 24;
private static int hashSlotcountIndex = 32;
// 文件中的索引个数
private static int indexCountIndex = 36;
private final ByteBuffer byteBuffer;
private final AtomicLong beginTimestamp = new AtomicLong(0);
private final AtomicLong endTimestamp = new AtomicLong(0);
private final AtomicLong beginPhyOffset = new AtomicLong(0);
private final AtomicLong endPhyOffset = new AtomicLong(0);
private final AtomicInteger hashSlotCount = new AtomicInteger(0);
private final AtomicInteger indexCount = new AtomicInteger(1);

slotTable+indexLinkedList可理解成java的HashMap。每当放一个新的消息的index，首先取MessageKey的hashCode，然后用hashCode对slot总数取模，得到应该放到哪个slot中，slot系统默认500W个。只要取hash就有hash冲突问题，IndexFile也使用散列法，和HashMap区别是，slot中放最新index的指针。因为一般查询时，肯定优先查最近消息。

每个slot中放的指针值：索引在indexFile中的偏移量，如上图，每个索引20字节，所以根据当前索引是这个文件中的第几个（偏移量），就能定位到索引位置。然后每个索引都保存跟它同一个slot的前一个索引的位置，以此类推形成一个链表的结构。

索引文件主要用于据K查询消息：

  • 根据查询的 K 的 hashcode%slotNum 得到具体的槽的位置(slotNum 是一个索引文件里面包含的最大槽的数目，如图中所示 slotNum=5000000)
  • 根据 slotValue(slot 位置对应的值)查找到索引项列表的最后一项(倒序排列,slotValue 总是指向最新的一个索引项)
  • 遍历索引项列表返回查询时间范围内的结果集(默认一次最大返回的 32 条记录)

MappedFileQueue

对连续物理存储的抽象封装类，源码中可以通过消息存储的物理偏移量位置快速定位该offset所在MappedFile(具体物理存储位置的抽象)、创建、删除MappedFile等操作。

MappedFile

文件存储的直接内存映射业务抽象封装类，源码中通过操作该类，可以把消息字节写入PageCache缓存区（commit），或原子性地将消息持久化刷盘（flush）。

MessageQueue

存储消息的偏移量。读消息先读MessageQueue，根据偏移量到commit log读消息本身。

创建Topic的关键参数，如下图，可在RocketMQ可视化工作台创建名order_topic的Topic，指定包含4个MessageQueue：

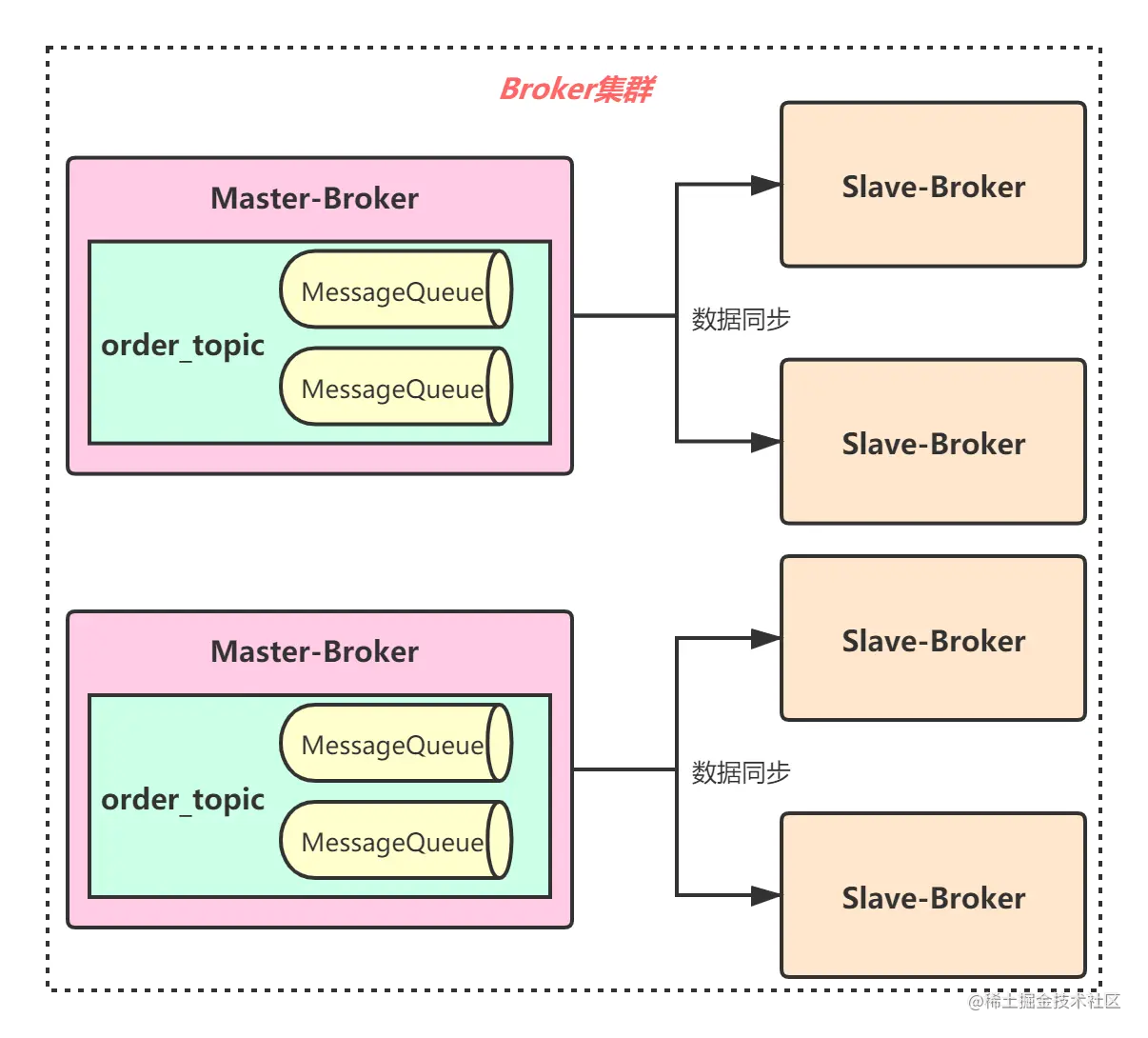

Topic、MessageQueue、Broker的关系

Topic是消息的逻辑分类，消息保存在MessageQueue中，MessageQueue分布在Master-Broker上，Slave-Broker从Master-Broker同步数据。

MessageQueue是个数据分片机制。如order_topic共1万条消息，可大致认为每个MessageQueue保存2500条消息。但并非绝对，需根据Pro写消息的策略。暂认为消息是在MessageQueue平均分配，然后MessageQueue也可能平均分布在Master-Broker：
