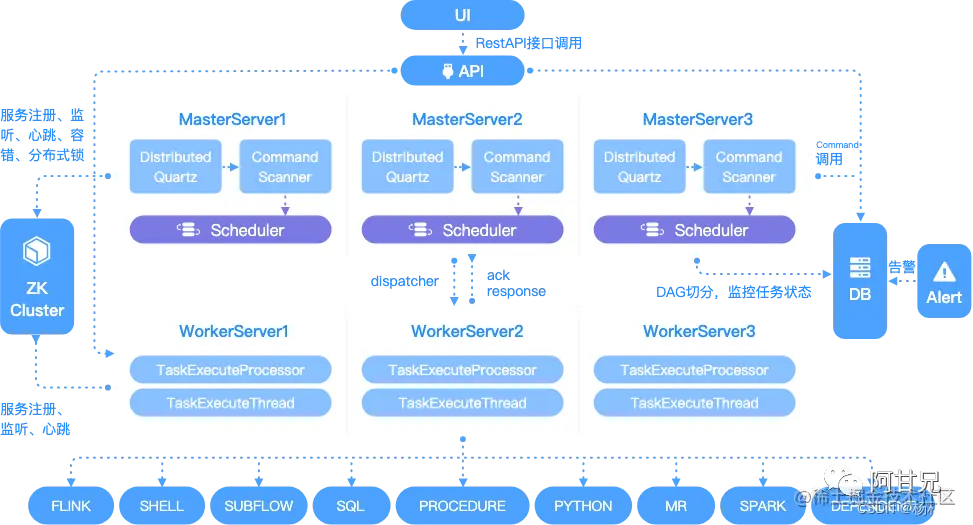

1.dolphinscheduler的整体调用架构图：
2.通过阅读源码个人的简要理解
海豚调度 个人简单理解：是api 提供执行调度脚本的接口，比如发布一个调度脚本任务，首先会将调度的command 持久化到db中；masterServer会不断扫描扫描表t_ds_command中的命令将其和masterAddress封装成processInstance转化成WorkflowExecuteRunnable ，放入到processInstanceExecCacheManager中，然后masterSchedulerBootstrap下的workflowEventLooper会将从processInstanceExecCacheManager获取到WorkflowExecuteRunnable 进行DAG split 转化成task 放入到TaskPriorityQueue； 然后 TaskConsumer从TaskPriorityQueue中拉取TaskPriority分发task,将task封装成ExecutionContext 然后用NettyExecutorManager将command发送到worker来执行任务。具体细节需要进行更多的源码分析。
3调度单元
海豚的调度粒度。海豚里有process和task两个定义，一个process有多个task，依赖关系是task级别的，而真正调度是process级别的，也就是每次调度都是调度整个process。
目前海豚是master和worker架构，分工也很明确：
master负责整个process生命周期，包括task的dag图构建，task的dag执行，选择提交worker，操作DB等；
worker负责task执行，是真正的执行器。这里需要注意，worker不操作DB
4.模块介绍
| 模块 | 描述 |
|---|---|
| dolphinscheduler-alert | 告警模块，提供 AlertServer 服务。 |
| dolphinscheduler-api | web应用模块，提供 ApiServer 服务。 |
| dolphinscheduler-common | 通用的常量枚举、工具类、数据结构或者基类 |
| dolphinscheduler-dao | 提供数据库访问等操作。 |
| dolphinscheduler-remote | 基于 netty 的客户端、服务端 |
| dolphinscheduler-server | MasterServer 和 WorkerServer 服务 |
| dolphinscheduler-service | service模块，包含Quartz、Zookeeper、日志客户端访问服务，便于server模块和api模块调用 |
| dolphinscheduler-ui | 前端模块 |

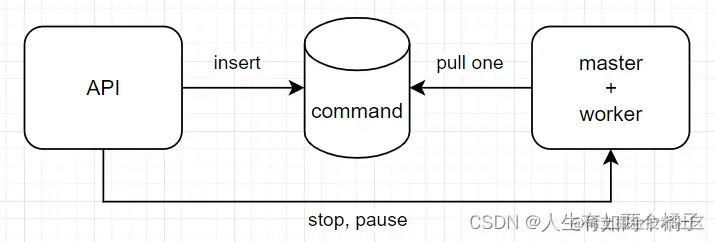

5.Command解耦
海豚还有个应用层API服务，和master主要通过command解耦。比如正常调度(start_process)，重跑(repeat_running)等
但是，终止(stop)、暂停(pause)等还是通过netty直连master。
6.Process的事件驱动实现原理
再讲整个流程之前，必须先搞明白master如何管理process整个生命周期的所有操作。
process内有会有多个task，task会按照dag从上往下执行，整个执行时间会很长，如果为每个process开启单独线程同步执行，管理process的所有操作，这样会导致并发数受限，处理能力下降，浪费资源。

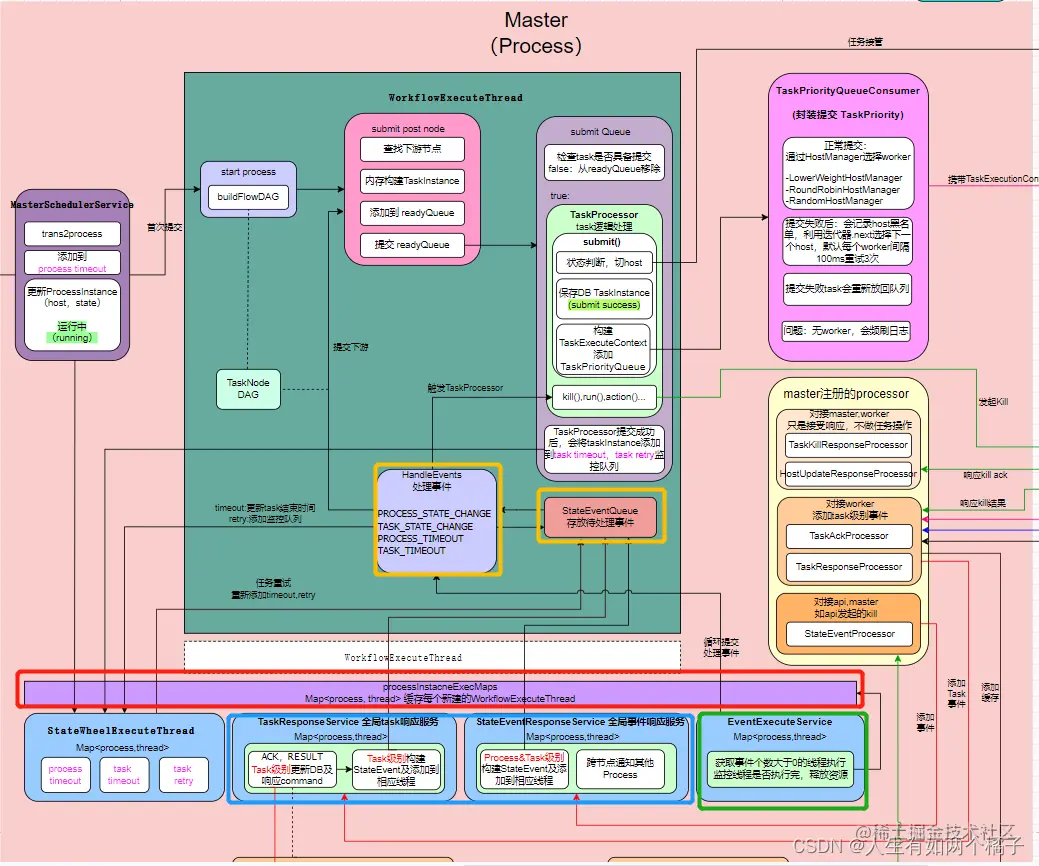

海豚则引入了事件，用于驱动线程执行。下面讲解原理（上图中事件驱动相关已经框起来了）
WorkflowExecuteThread：Master每处理一个process，都会对应实例化一个线程类。内部重要组成有（黄色框）
StateEventQueue队列：用于接收存放事件
handleEvent()方法：用户处理事件，主要有PROCESS_STATE_CHANGE,TASK_STATE_CHANGE等事件
processInstanceExecMaps：存放master端所有的WorkflowExecuteThread，key为prcocessInstacneId（红色框）
TaskResponseService和StateEventResponseService：主要有两个操作，1.接收master端所有事件；2.内置定时轮询执行线程，将事件分发到相应process对应的WorkflowExecuteThread线程StateEventQueue队列中（蓝色框）
EventExecuteService：扫描、过滤所有processInstanceExecMaps内事件大于0的WorkflowExecuteThread线程，并内置提交WorkflowExecuteThread的线程池，处理事件（绿色框）
根据以上核心组成，来梳理下每个WorkflowExecuteThread线程是如何被事件驱动的。
- master为每个process创建WorkflowExecuteThread，并缓存到processInstanceExecMaps中
- TaskResponseService和StateEventResponseService将接收到的事件分发到WorkflowExecuteThread的StateEventQueue队列中
- EventExecuteService则不断地提交执行事件大于0的WorkflowExecuteThread，执行handleEvent()方法
- 不断重复2、3，实现WorkflowExecuteThread事件驱动
