Traditional Methods of Machine Learing in Graphs

在本节我们可以了解到

如何在节点/边/图层面上提取特征，完成相应的任务

1、传统机器学习在图上应用

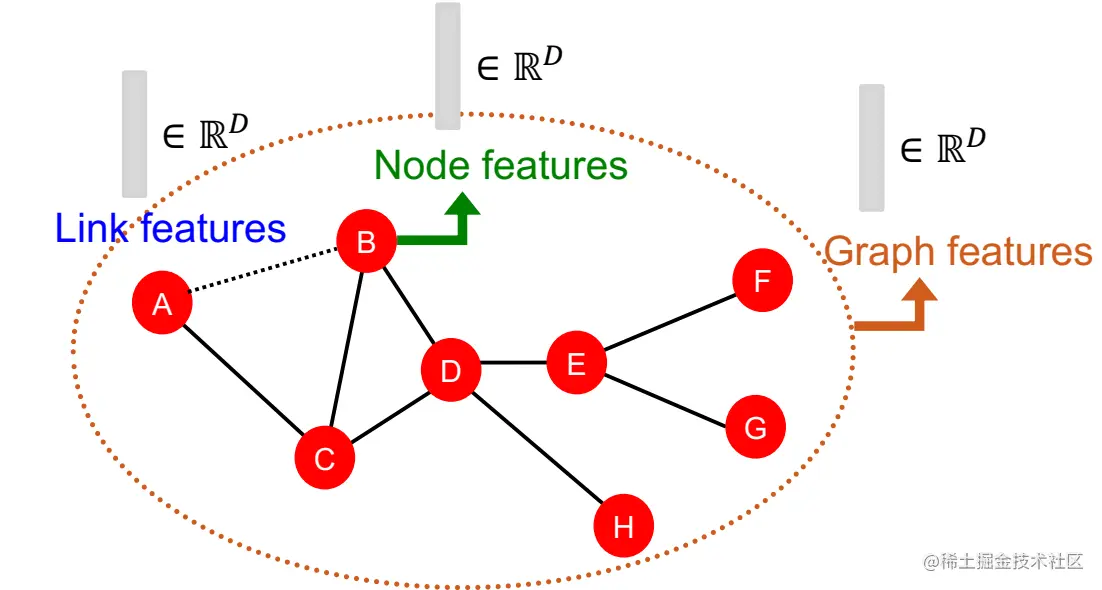

设计节点/关系/图的特征
获取包含特征的训练数据

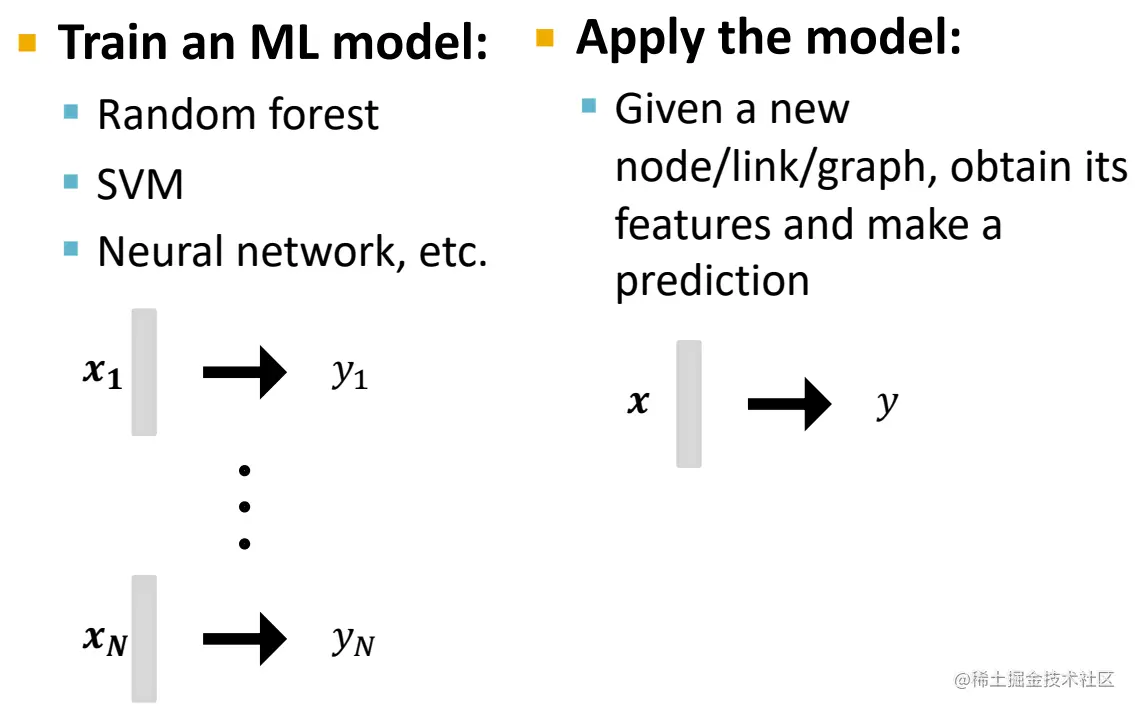

应用传统的机器学习

2、传统的机器学习方法

3、Feature Design（特征提取）

好的特征是得到好结果的关键
传统的机器学习都是人工提取特征

4、图上的机器学习

目标：对objects进行预测
过程：
- 提取特征
- objects：Nodes，edges，sets of nodes，entire graphs
- objective function：取决于想要解决什么问题f:V\rightarrow R

1 Node-level Tasks(节点层面任务)

节点上的一些特征，能在网络中描述节点的位置以及节点间的结构

Node degree(节点的度数)
Node centrality(节点中心性)：体现节点在图中的重要程度
Clustering coefficient(聚集系数)：聚类系数用于衡量节点聚集的程度
Graphlets

1.1 Node centrality

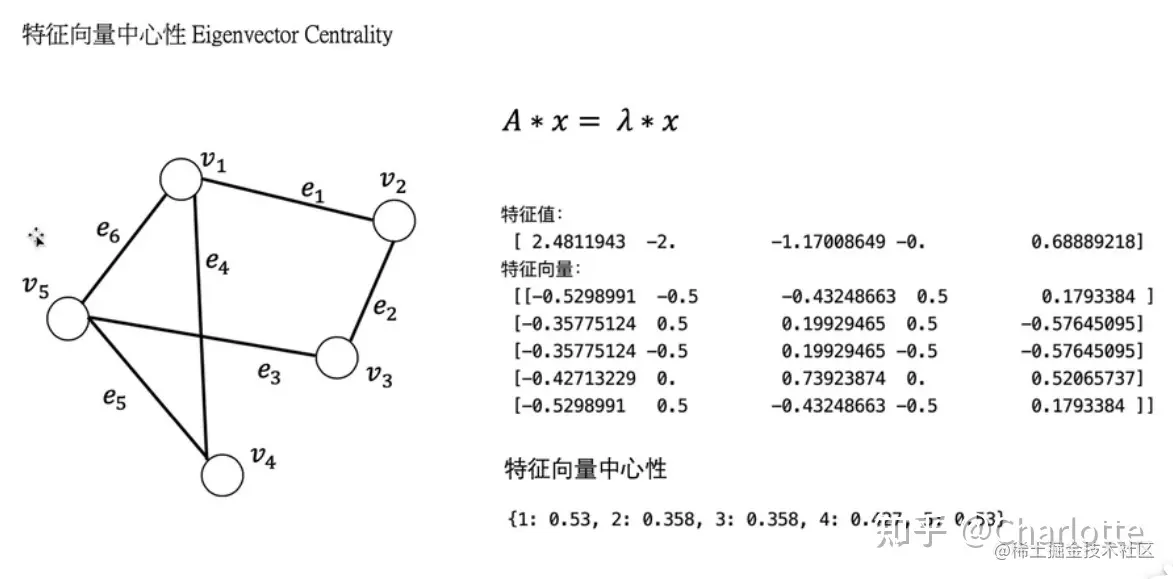

Engienvector centrality(特征向量中心性)

一个节点 $v$ 若是重要的，那么他就有重要的邻居 $u\in N(v)$

c_v=\frac{1}{\lambda}\sum_{u\in N(v)}{c_u}

其中的 $c_u$ 等同于求 $\lambda c=Ac$ 的特征向量。

Betweenness centrality(中介中心性)

节点的中介中心性定义为：一个节点若他是重要的，那么他就位于许多最短路径上
$c_v=\sum_{s\ne v\ne t}\frac{过v的s与t的最短路径个数}{s与t的最短路径个数}$

Closeness centrality(连接中心性)

连接中心性：一个节点如果是重要的，那么他有最短的路径到其他节点

c_v =\sum_{u\ne v}\frac{1}{u与v间最短路径长度}

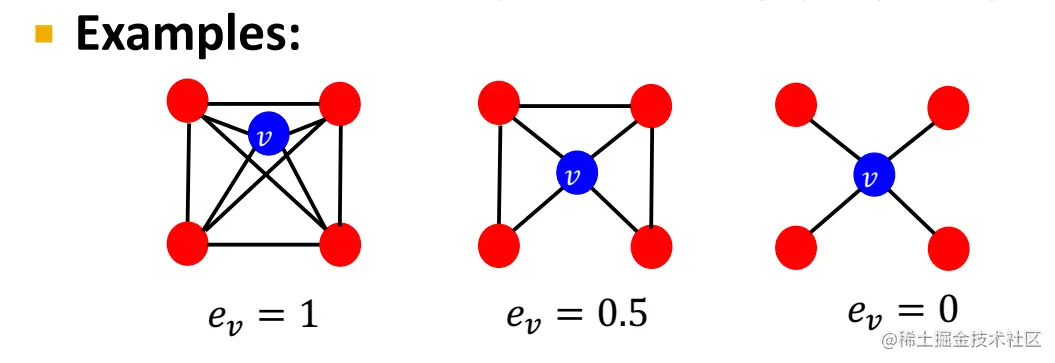

1.2 Clustering coefficient(聚集系数)

测量节点与邻居节点的连接性

e_v=\frac{邻居节点之间的连接边数}{C_{k_v}^2(组合数)}\in[0,1]

聚类系数可以找到图中的闭三角形

1.3 Graphlets

Graphlets：同类型的非同构子图

拓展：CS224W| 笔记3.1：网络的结构（Motifs and Graphlet） - 知乎 (zhihu.com)

一类特殊子图统称为motifs有以下特征：

pattern：小的诱导子图
recurring：循环，该子图在图中高频出现
significant：重要指比预想（随机图）中出现的频率更高。
同一类motifs 之间，诱导子图的边必须完全一致。多一条边改个方向都不行

如何衡量motifs的重要性？

答：在真实网络出现的次数，要远远大于随机网络出现的次数。

Z_i=\frac{N_i^{real}-N_i^{rand}}{std{(N_i^{rand})}}

其中 $N_i^{real}$ 为真实网络中i的motif出现次数， $N_i^{rand}$ 为随机网络中 $i$ 的motif出现次数

随机网络如何定义或生成？要求如下：

与真实图有相同的节点数，边数，度分布
给定一个度序列，生成一个随机图

Graphlets是对motif的拓展

motif是从全局的角度来描述图的。用不同motifs来构成一个图的向量表示。
而Graphlet是从局部(节点)的角度出发来描述节点。用不同graphlet中的节点相对位置（局部信息），来形成一个节点的向量表示。

在描述Graphlets，我们需要做如下定义：

同构图：在图论中，假设 $G=(V,E)$ 和 $G1=(V1，E1)$ 是两个图，如果存在一个双射 $m：V→V1$ ，使得对所有的 $x,y∈V$ 均有 $x,y∈E$ 等价于 $m(x)m(y)∈E1$ ，则称 $G$ 和 $G1$ 是同构的。简单的说，两个同构图，节点和边一致，且存在一个一一映射使得每个节点相互对应。

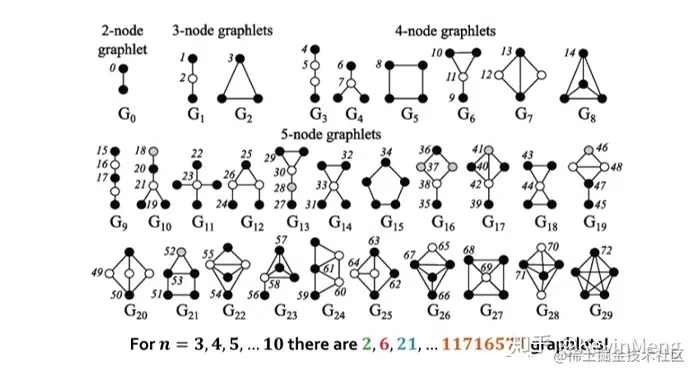

非同构子图集：不同节点数的子图可以的非同构子图数量不同，节点越多，非同构子图数量呈指数增加。如下图，可以看到，不同颜色的点，代表相对位置不同类型的点。

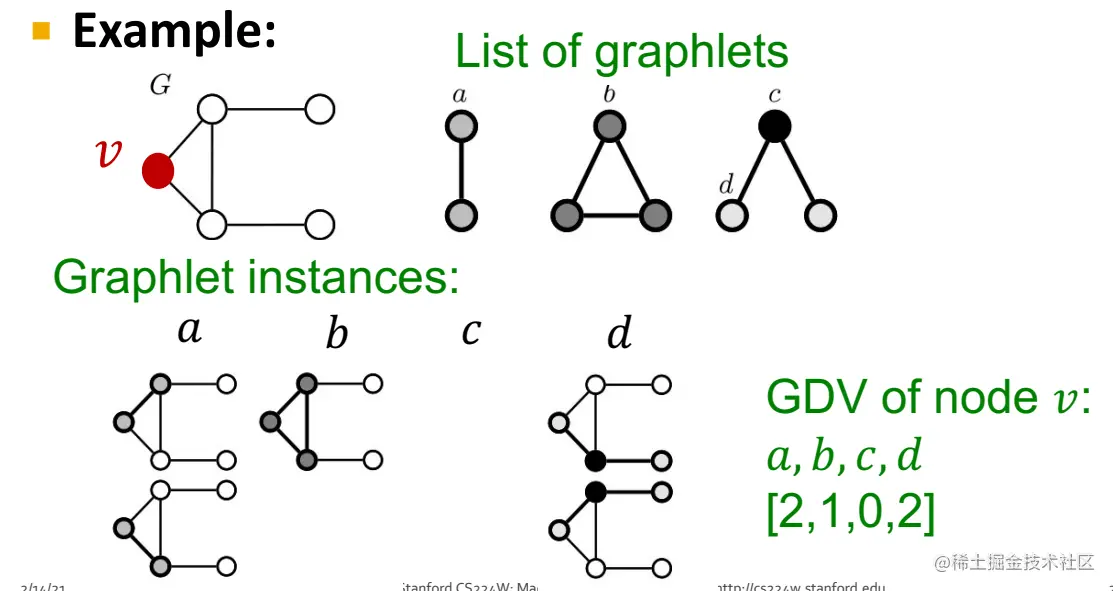

计算Graphlet Degree Vector（GDV）：

对于一个节点，给定一个非同构子图集，将节点从非同构子图集上移动不同的位置，探究得到的子图在原图中是否出现，若出现则计数。

2 Link-Level Prediction Task

任务的关键是如何获取节点对的特征

任务形式：

连接的随机丢失：随机删除一些连接，然后用机器学习方法进行预测。
动态变化：给定一张图 $G[t_0,t_o']$ ，表示 $t_0$ 和 $t_0'$ 时刻出现的图，输出 $G[t_1,t_1']$ 时刻的排序列表。

通用思想：

对于每个节点对 $(x,y)$ ，计算得到 $c(x,y)$
- example： $c(x,y)$ 可以定义为x和y相同的邻居数
对 $c(x,y)$ 降序排序，前n个节点为预测结果

特征提取方式：

Distance-based feature：基于距离的特征
Local neighborhood overlap：基于局部邻接节点重叠的特征
Global neighborhood overlap：基于全局邻接节点重叠的特征

2.1 Distance-based feature

缺点：无法获取节点间有多少邻接节点的重叠

example：Node pair (B, H) has 2 shared neighboring nodes, while pairs (B, E) and (A, B) only have 1 such node.

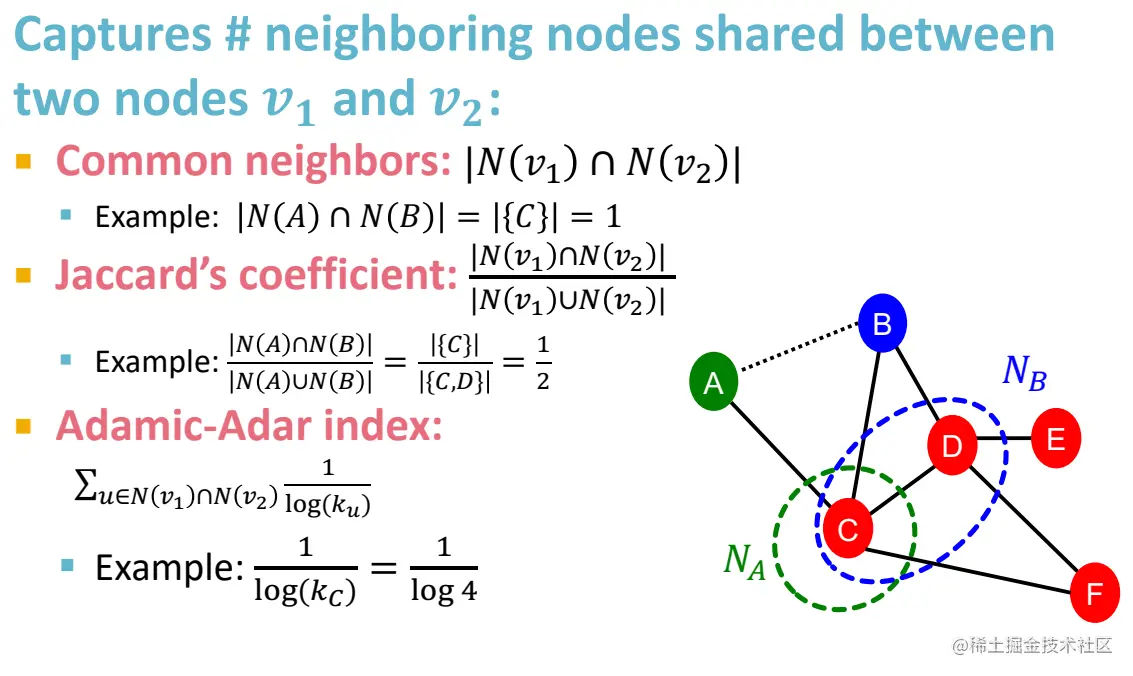

2.2 Local neighborhood overlap

缺点：度量为0，如果两个节点没有任何共同的邻居，但该两个节点可能在未来会连接

example：如下图 $N_A\cap N_E=\phi$ ,，可得 $|N_A\cap N_E|=0$

2.3 Global neighborhood overlap

预备知识：

邻接矩阵 $A$ ，经过 $l$ 次运算得到 $A^l$ ，其中的 $A^l_{uv}$ 表示 $u$ 到 $v$ 路径长为l的路径个数。

度量Katz index：给定一个节点 $(v_1,v_2)$ ，计算节点对上的所有路径以及其路径长度

S_{v_1v_2}=\sum_{l=1}^{\infty}{\beta^lA_{v_1v_2}^l}

其中 $0<\beta<1$ 表示衰减系数，表示路径越长，重要性越低。

在几何级数上近似计算如下：

\boldsymbol{S}=\sum_{i=1}^{\infty} \beta^{i} \boldsymbol{A}^{i}=\underbrace{(\boldsymbol{I}-\beta \boldsymbol{A})^{-1}}_{=\sum_{i=0}^{\infty} \beta^{i} \boldsymbol{A}^{i}}-\boldsymbol{I},

3 Graph-Level Features

目标：分类识别一整张图

核函数：定义和SVM中核函数定义一样

给定两个图有 $K(G,G')=\phi(G)^T\phi(G')\in R$
核函数一旦确定，就可以应用机器学习模型

Graph Kernels：关键思想为设计图上的特征矩阵 $\phi(G)$

Graphlet Kernel
Weisfeiler-Lehman Kernel
其他的Random-walk kernel，Shortest-path graph kernel

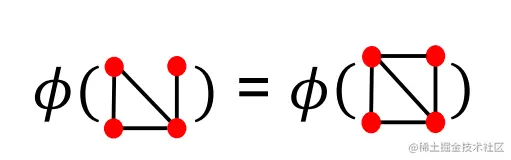

NLP中的一个简单的思想，Bow-of-words：简单实用单词数来作为文本特征，可以把节点看做单词数，得到如下特征矩阵形式。加入其他信息改进为Bow-of-*，其中的*根据方法而定。

从下面我们可以知道：

Graphlet Kernel is Bow-of-Graphlets
Weisfeiler-Lehman Kernel is Bow-of-color

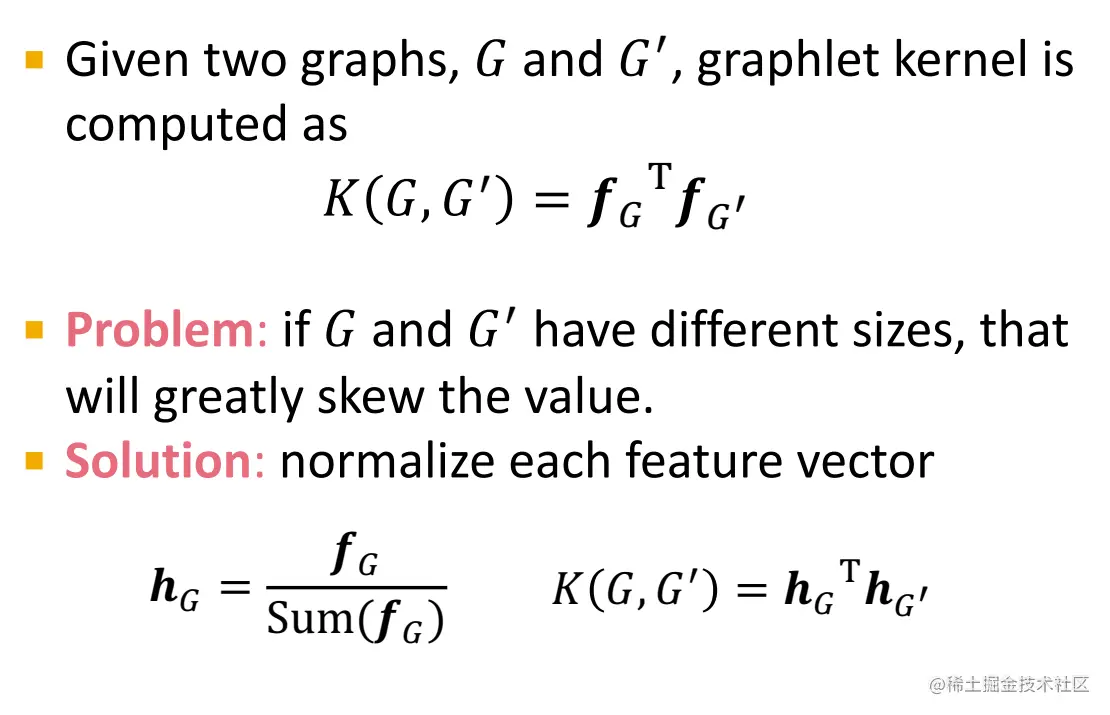

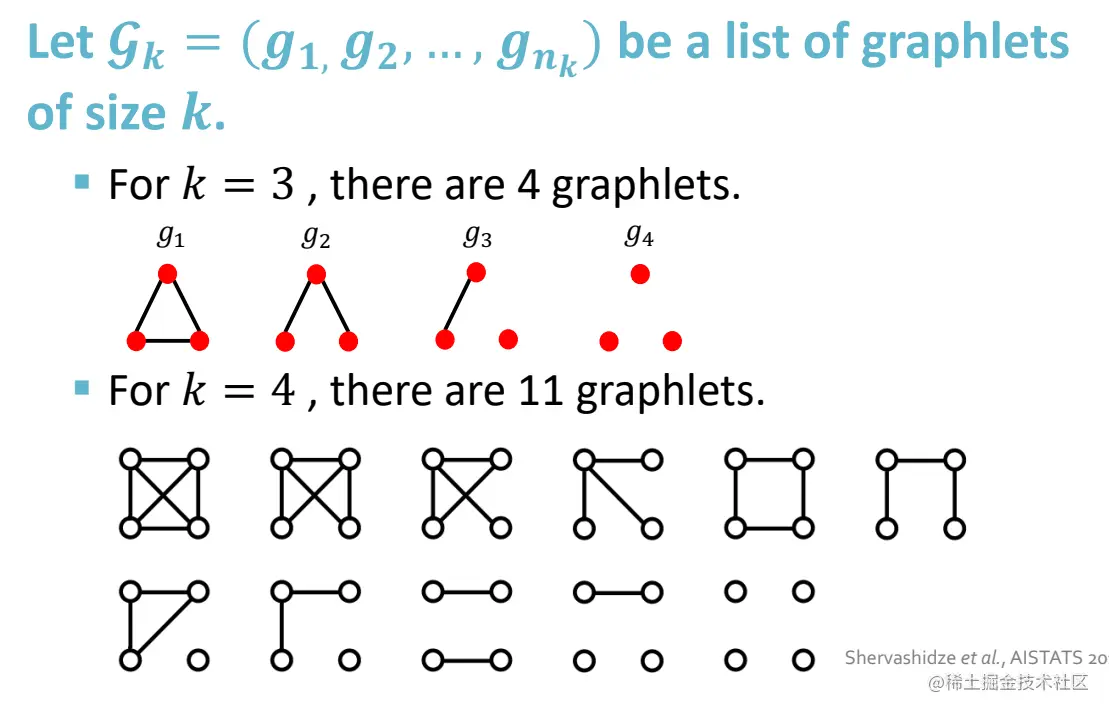

3.1 Graphlet Kernel

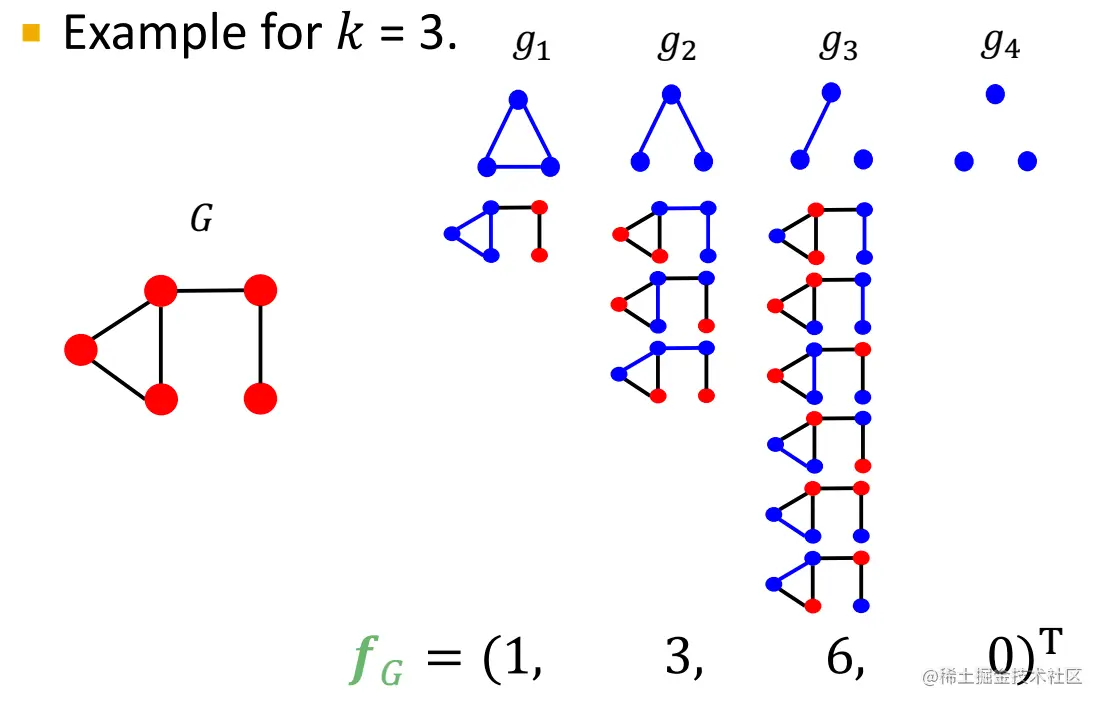

关键思想：计算图上不同graphlets的数量（代替words）

计算非同构图的数量

缺点：

计算量大
当一个图为另一个图的子图，无法避免NP难问题
若节点度有限，则算法复杂度大

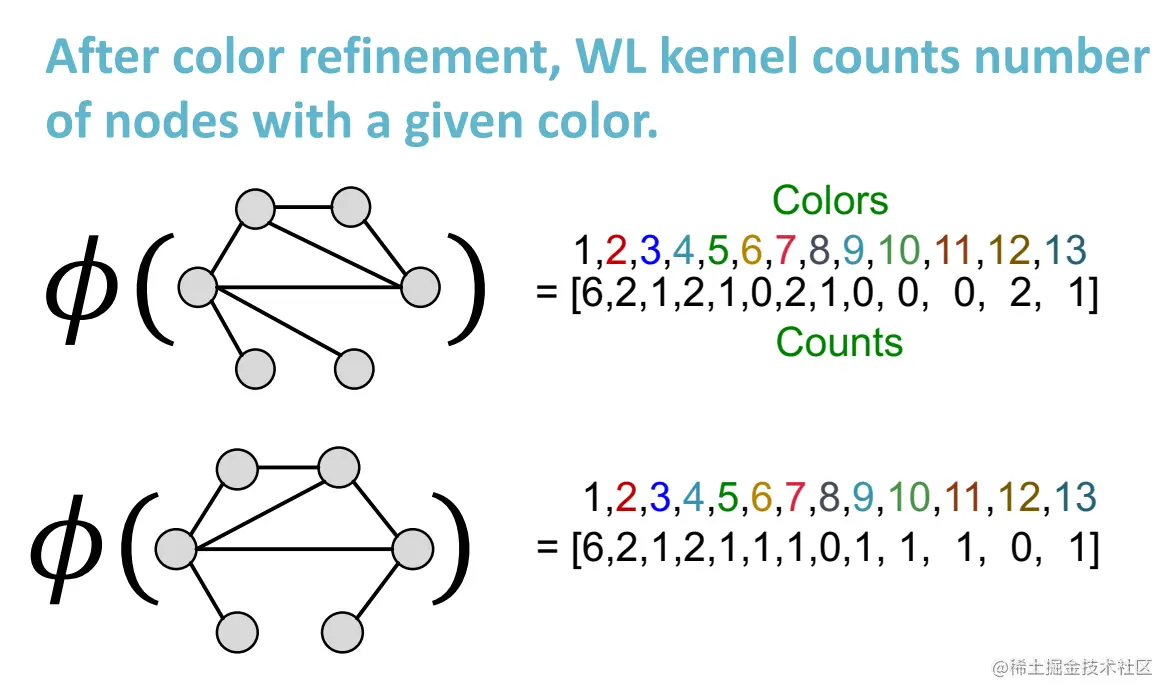

3.2 Weisfeiler-Lehman Kernel

目标：设计更具效率的一个特征向量

第一步：给定每个节点一个初始颜色 $C^{(0)}(v)$
第二步：迭代完善节点颜色

c^{(k+1)}(v)=\operatorname{HASH}\left(\left\{c^{(k)}(v),\left\{c^{(k)}(u)\right\}_{u \in N(v)}\right\}\right)

其中HASH是一个映射函数

在k步后颜色细化， $c^{(k)}(v)$ 总结了k-hop邻接的结构。

优点：

计算量更少，效率更高
包含了k步邻居节点的结构

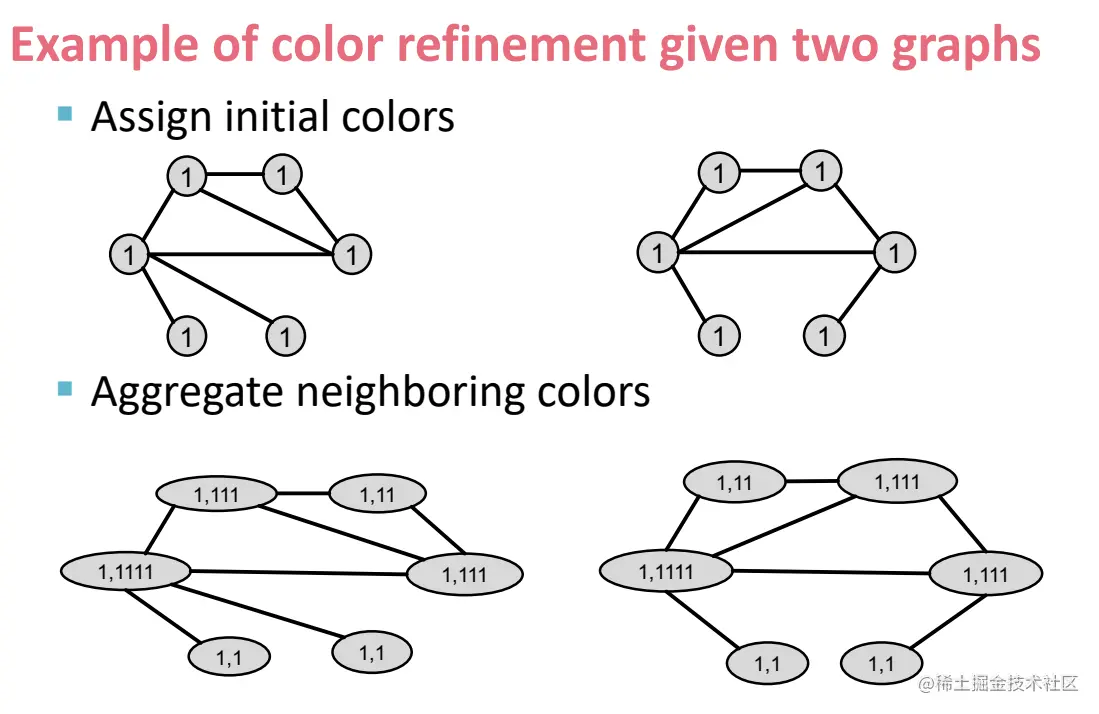

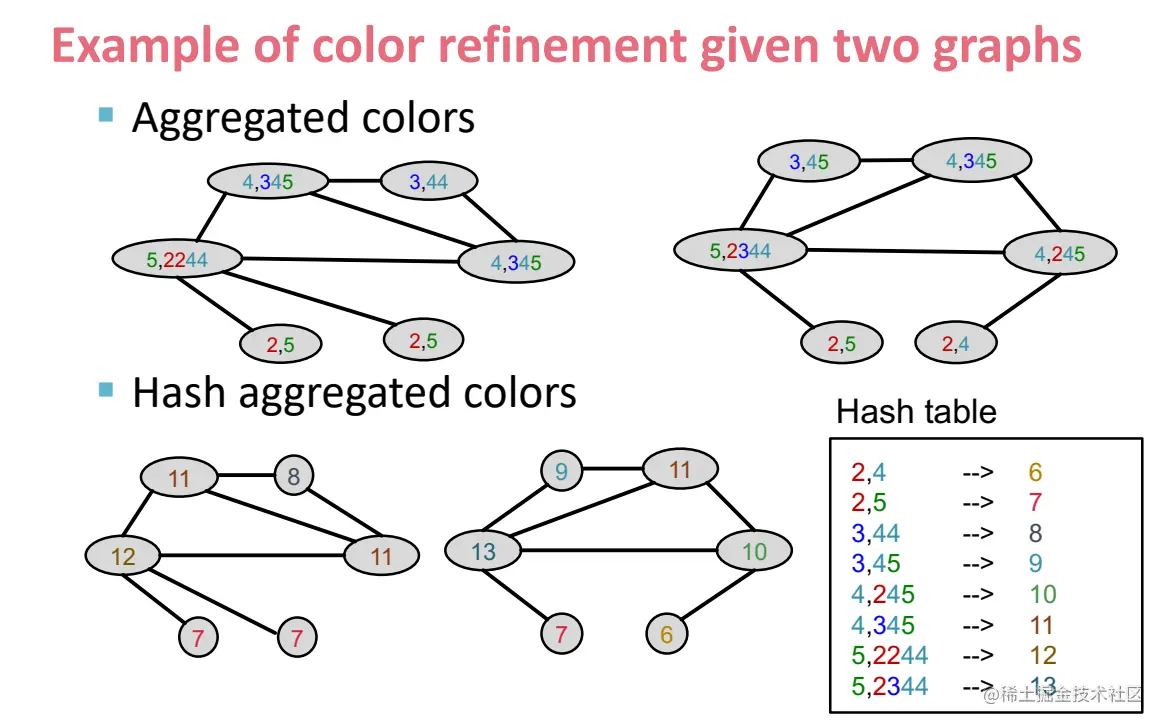

example：

Hash是一个映射函数，将1,1映射为2，1,11映射为3，以此排序下去
