概述

最近有几个bug和需求，涉及到布局和样式，在尽量不大动老代码的情况下，flex布局显得有些力不从心，flex布局是一种一维布局，一次只能处理一个维度的元素布局，一行或者一列，而grid布局是二维布局，可以同时处理行和列的布局，grid布局远比flex布局强大的多，下面简单梳理下grid布局的一些前置知识。

前置知识

容器和项目

采用网格布局的区域，称为容器（container），容器内的顶级子容器，称为项目（item）

单元格和网格线

行列交叉为单元格，n行m列会产生n*m个单元格，划分网格的线称为网格线，n行有n+1根水平网格线，m列有m+1根垂直网格线，网格线概念与项目属性grid-row-start、grid-row-end grid-column-start grid-column-end关系密切。


容器属性

display

  • display：grid（声明该容器是个块级元素）
  • display：inline-grid（声明该容器是行内元素）

注意，设为网格布局以后，容器子元素（项目）的float、display: inline-block、display: table-cell、vertical-align和column-*等设置都将失效

grid-template-rows、grid-template-columns和grid-auto-rows、grid-auto-columns

这两组四个属性放一块梳理，第一组显式行列（grid-template-rows、grid-template-columns），第二组隐式行列（grid-auto-rows、grid-auto-columns）

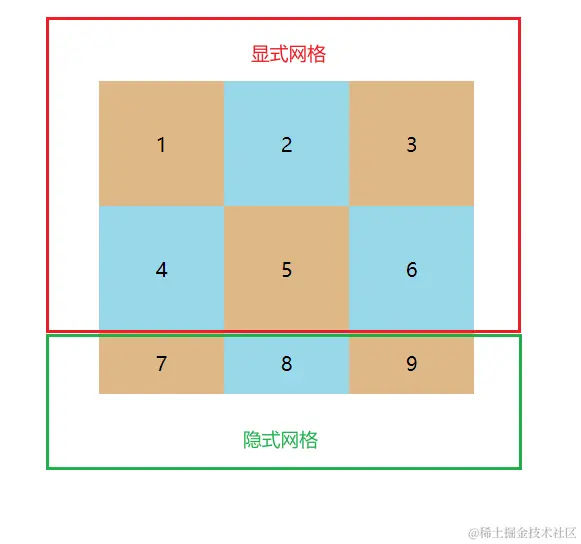

现在有个2 * 3的布局，但该容器内不止6个项目，此时浏览器会自动创建多余的网格，这种情况下，2 * 3为显示网格，多余的项目为隐式网格，通过grid-template-rows、grid-template-columns可设置显示网格的行宽，列宽，通过grid-auto-rows、grid-auto-columns可设置隐式网格的行宽、列宽

.container {
    display: grid;
    /* 声明了三列，宽度分别为 100px 100px 100px */
    grid-template-columns: 100px 100px 100px;
    /* 声明了两行，宽度分别为 100px 100px */
    grid-template-rows: 100px 100px;
    /* 设置隐式网格行50px */
    grid-auto-rows: 50px;
}


在设置这四个属性时，有一些函数可简化操作

repeat(重复次数，重复值/重复模式)

.container {
  display: grid;
  grid-template-columns: repeat(3,100px);
  grid-template-rows: repeat(3,100px);
}

fr关键字

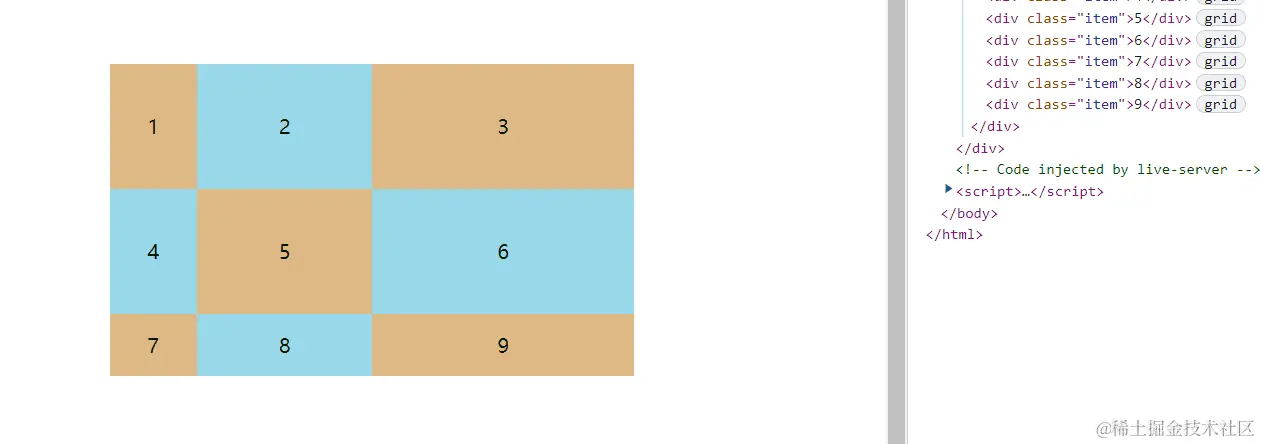

场景：构建n行2列且2列等分，列宽随着容器大小自适应，可用fr关键字，fr表示比例关系，两列宽度都为1fr，表示两列列宽相等，若为1fr，2fr，表示后者是前者的两倍，fr也可与绝对长度结合使用

用大白话讲，fr代表份，nfr表示在总长度中占n份

.container {
  display: grid;
  /* 声明三列，第一列占一份，第二、三列均占两份 */
  grid-template-columns: 1fr 2fr 2fr;
}

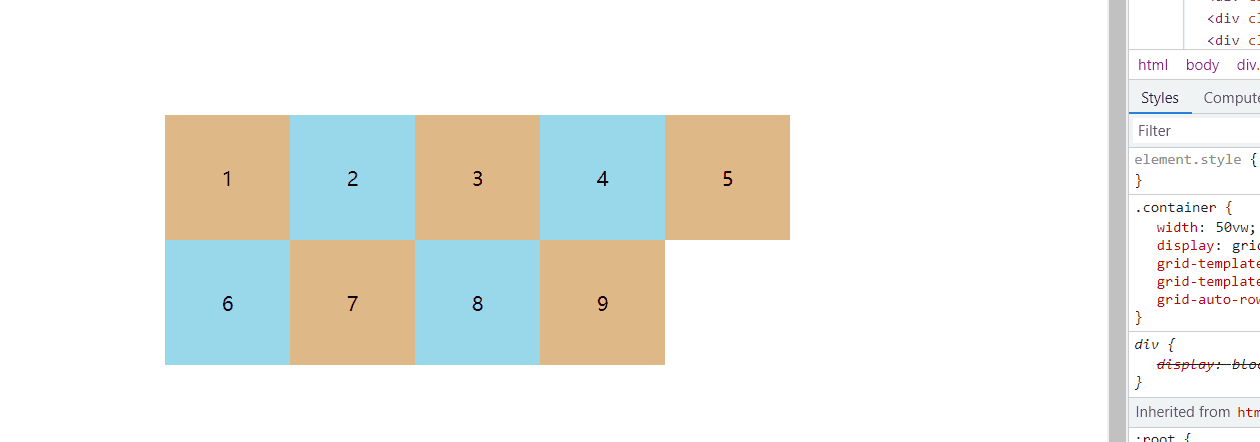

auto-fill关键字

auto-fill表示自动填充，让一行或者一列尽可能更多容纳更多的单元格，grid-template-columns: repeat(auto-fill, 100px) 表示列宽是 100 px，但每行列的数量随着容器宽度变化，只要容器容纳的下，就可以放置元素

.container {
    width: 50vw;
    display: grid;
    grid-template-columns: repeat(auto-fill, 100px);
    /* 声明了两行，宽度分别为 100px 100px */
    grid-template-rows: 100px 100px;
    /* 设置隐式网格行50px */
    grid-auto-rows: 50px;
}


minmax(最小值，最大值)

minmax函数产生一个长度范围，表示网格元素长度在此范围内,grid-template-column:minmax(100px,300px) 1fr表示第一列列宽最小100px，最大300px

auto关键字

auto表示由浏览器自己决定长度，auto可轻松实现左右两列固定宽度，中间自适应布局，grid-template-columns: 100px auto 100px 表示第一第三列为 100px，中间由浏览器决定长度


row-gap、column-gap、gap

row-gap设置行间距，column-gap设置列间距

gap为合并简写形式，gap：<row-gap> <column-gap>

grid-template-areas

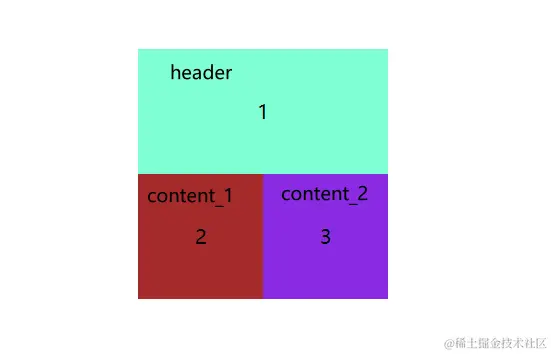

grid-template-areas用来定义区域，大白话讲就是给网格元素取名字，搭配项目属性grid-area一起使用的，grid-area 属性指定项目放在哪一个网格，这两个属性能轻松实现不同行不同个数项目的布局


<div class="container">
    <div class="item_1">1</div>
    <div class="item_2">2</div>
    <div class="item_3">3</div>
</div>

  .container {
    width: 50vw;
    display: grid;
    grid-template-columns: repeat(2, 100px);
    grid-auto-rows: 100px;
    grid-template-areas:
      "header header"
      "content_1 content_2";
  }
  .container div {
    display: grid;
    place-content: center;
  }
  .item_1 {
    background-color: aquamarine;
    grid-area: header;
  }
  .item_2 {
    background-color: brown;
    grid-area: content_1;
  }
  .item_3 {
    background-color: blueviolet;
    grid-area: content_2;
  }

grid-auto-flow

控制自动布局算法怎么运作，默认row（先行后列）

可取值：row（先行后列），row dense（先行后列，尽可能填满），column（先列后行），column dense（先列后行，尽可能填满）

.container {
    display: grid;
    grid-template-columns: repeat(3, 100px);
    grid-auto-rows: 100px;
    grid-auto-flow: row;
}

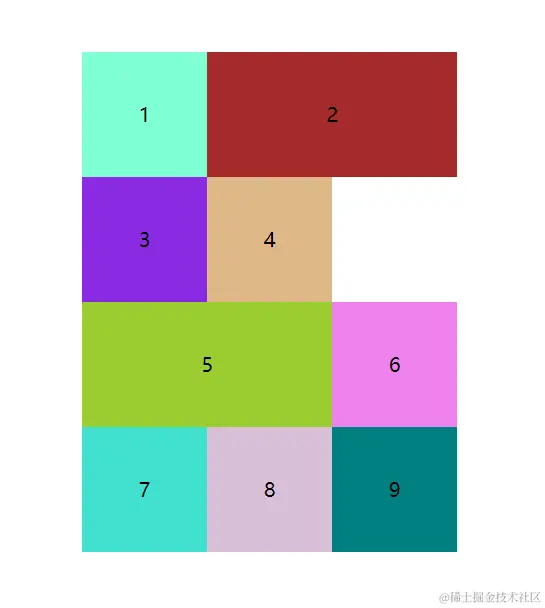

image.png 这种情况下出现空缺，使用grid-auto-flow: row dense尽可能填满

.container {
    display: grid;
    grid-template-columns: repeat(3, 100px);
    grid-auto-rows: 100px;
    grid-auto-flow: row dense;
}

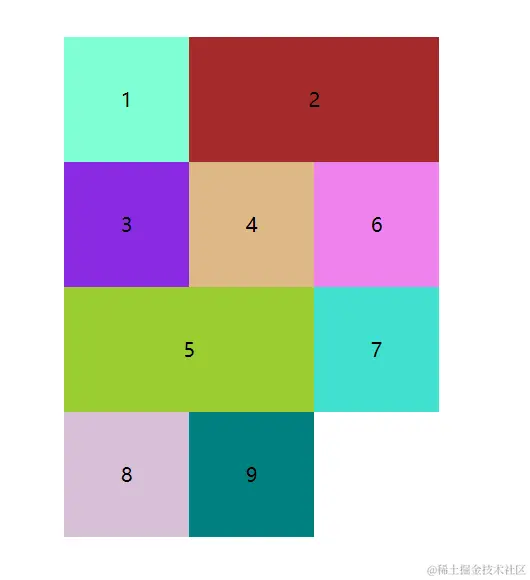

image.png grid-auto-flow: column grid-auto-flow: column dense同理，就不过多赘述

justify-items、align-items、place-items和justify-content、align-content、place-content

也是两组属性，单元格位置（justify-items align-items place-items）和内容位置（justify-content align-content place-content）

place-items为justify-items和align-items合并简写形式

place-items：<justify-items> <align-items>

place-content为justify-content和align-content合并简写形式

place-content：<justify-content> <align-content>

单元格位置

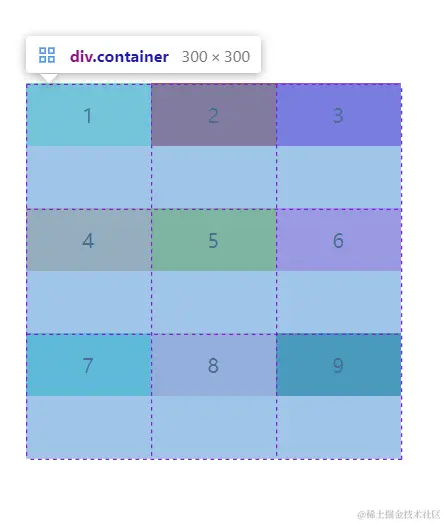

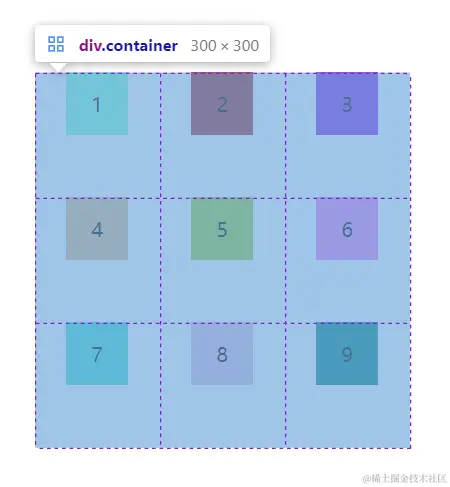

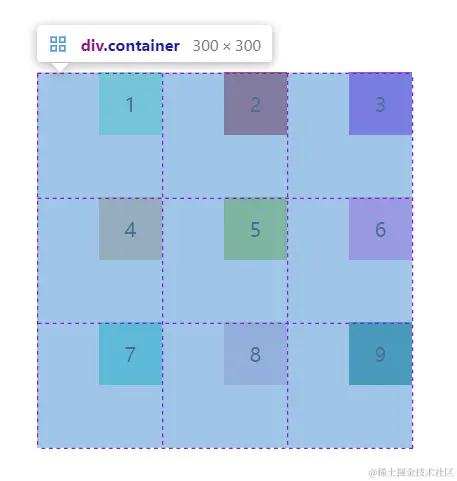

justify-items align-items可取值如下,以下图以justify-item属性为例进行讲解，align-items属性同理，只是方向为垂直方向

  • start：对齐单元格的起始边缘


  • end：对齐单元格的结束边缘


  • center：单元格内部居中


  • stretch：拉伸，占满单元格的整个宽度（默认值）


内容位置

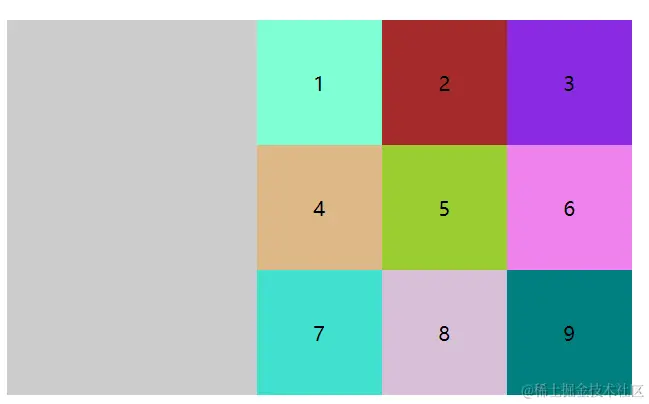

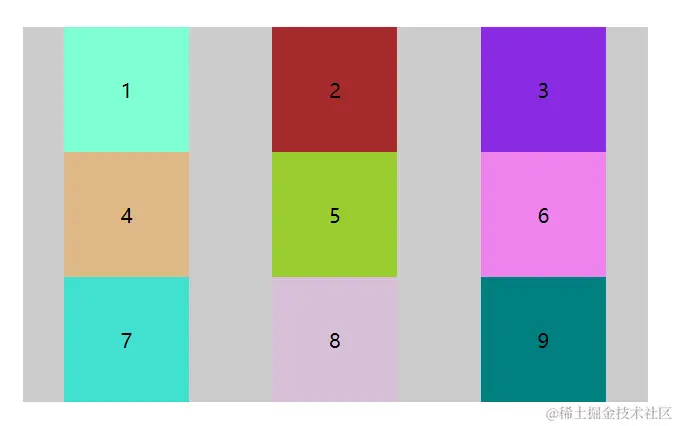

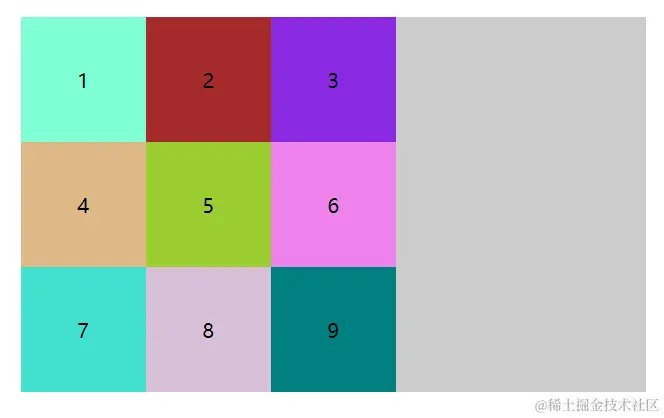

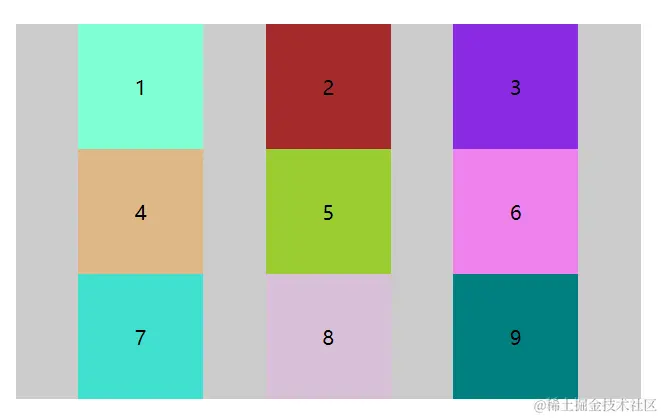

justify-content align-content可取值如下,以下图以justify-content属性为例进行讲解，align-content属性同理，只是方向为垂直方向

  • start：对齐容器的起始边框


  • end - 对齐容器的结束边框


  • center - 容器内部居中


  • stretch - 项目大小没有指定时，拉伸占据整个网格容器
  • space-around - 每个项目两侧的间隔相等。所以，项目之间的间隔比项目与容器边框的间隔大一倍


  • space-between - 项目与项目的间隔相等，项目与容器边框之间没有间隔


  • space-evenly - 项目与项目的间隔相等，项目与容器边框之间也是同样长度的间隔


项目属性

grid-column-start、grid-column-end、grid-row-start、grid-row-end

这四个属性指定项目的边框定位在哪根网格线

  • grid-column-start：左边框所在的垂直网格线
  • grid-column-end：右边框所在的垂直网格线
  • grid-row-start：上边框所在的水平网格线
  • grid-row-end：下边框所在的水平网格线

grid-column、grid-row

grid-column是grid-column-start和grid-column-end的合并简写形式

grid-column: <start-line> / <end-line>;

grid-row是grid-row-start和grid-row-end的合并简写形式

grid-row: <start-line> / <end-line>; image.png 上图布局观察到，1号项目左侧网格线定位在第一根网格线，右侧网格线定位在第四根网格线

  .item_1 {
    grid-column: 1/4;
  }

可以使用span关键字，表示"跨越"，即左右边框（上下边框）之间跨越多少个网格，上述代码等价于

  .item_1 {
    grid-column: span 3;
  }

grid-area

指定项目放在哪个区域,具体使用看上述grid-template-areas描述

还可用作grid-row-start、grid-column-start、grid-row-end、grid-column-end的合并简写形式，直接指定项目的位置，如grid-area: 1 / 1 / 2 / 4，与上述grid-column: 1/4和grid-column: span 3等价

  .item_1 {
    grid-area: 1/1/2/4;
  }

justify-self、align-self、place-self

justify-self属性设置单元格内容的水平位置（左中右），跟justify-items属性的用法完全一致，但只作用于单个项目。

align-self属性设置单元格内容的垂直位置（上中下），跟align-items属性的用法完全一致，也是只作用于单个项目

常见问题

为啥设置了1fr，宽度会超出

在使用CSS Grid布局时，设置1fr表示将可用空间平均分配给每个单元格，但是如果单元格中包含有固定宽度的内容，比如图片、文本等，那么单元格的实际宽度就会超出1fr所分配的空间。

例如，如果一个单元格设置了1fr，但是其中包含了一个宽度为100px的图片，那么该单元格的实际宽度就会是100px加上1fr分配的空间，这样就会导致单元格的宽度超出预期。

为了避免这种情况，可以考虑通过设置单元格的最大宽度来限制单元格的宽度，例如使用max-width属性或者minmax函数：

.grid {
  display: grid;
  grid-template-columns: repeat(auto-fit, minmax(200px, 1fr));
}

在上述代码中，使用minmax函数设置单元格的最小宽度为200px，最大宽度为1fr，这样可以平衡单元格宽度和内容宽度之间的关系，避免单元格宽度超出预期。

结语

这是我目前所了解的grid布局，当然也有可能存在一定的误区。

希望对大家有帮助，不喜勿喷
