LVS负载均衡群集

群集的定义

Cluster，集群（也称群集）由多台主机构成，但对外只表现为一一个整体，只提供一-个访问入口(域名或IP地址)，相当于一台大型计算机。

群集的作用

对于企业服务的的性能提升一般会有两种方式：

纵向扩展：对服务器的CPU 内存硬盘等硬件进行升级或者扩容来实现的性能上限会有瓶颈，成本昂贵，收效比不高等问题。

横向扩展：通过增加服务器主机数量来应该高并发的场景。

群集的目的

提高性能：计算密集应用。如天气预报，核试验模拟。降低成本：相对百万美元的超级计算机，价格便宜。提高可扩展性：只要增加集群节点即可。增强可靠性：多个节点完成相同功能，避免单点失败。

企业级群集的类型

负载均衡（LB）：提高应用系统的响应效率，处理更多的访问请求，减少延迟，提高并发和负载能力。同时也是如今企业运用最多的群集类型。

高可用（HA）：提高应用系统的可靠性，减少服务中断时间，确保服务的连续性

高性能运算（HPC）：将多台主机的硬件计算资源整合到一起实现分布式运用，比如云计算

LVS的相关话术：

DS：Director Server。指的是前端负载均衡器。

RS：Real Server。节点服务器，后端真实的工作服务器。

VIP：向外部直接面向用户请求，作为用户请求的目标的IP地址。

DIP：Director Server IP，主要用于和内部主机通讯的IP地址。

RIP：Real Server IP，后端服务器的IP地址。

CIP：Client IP，访问客户端的IP地址。

LVS的基本原理

1.当用户向负载均衡器（Director Server）发起请求，调度器将请求发送至内核空间。

2.Prerouting链首先会接收到用户请求，判断目标IP确定是本机IP，将数据包发送到INPUT链。

3.IPVS是工作在INPUT链上的，当用户请求到达INPUT时，IPVS会将用户请求和自己已经定义好的集群服务进行对比，如果用户请求的就是定义的集群服务，那么此时IPVS会强行修改数据包里的目标IP地址及端口，并将新的数据包发送到POSTROUTING链。

4.POSTROUTING链接收数据包后发现目标IP地址刚好是自己的后端服务器，那么此时通过选路，将数据包最终发送到后端的服务器。

LVS负载均衡的三种模式

群集的负载调度技术有三种工作模式：地址转换（NAT模式），直接路由（DR模式），IP隧道（IP-TUN）。对于商用来说，最常用是NAT模式和DR模式。

NAT（地址转换）

Network Address Translation，简称NAT模式
类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口。
服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式。
缺点：由于NAT的负载均衡器既作为用户的访问请求入口，也作为节点服务器响应请求的出口，承载两个方向的压力，调度器的性能会成为整个集群的瓶颈。

DR模式（直接路由）

Direct Routing，简称DR模式。
采用半开放式的网络结构，与TUN模式的结构类似，负载调度器仅作为客户机的访问入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器。承载的压力比NAT小。
但各节点并不是分散在各地，而是与调度器位于同一个物理网络。
负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道。

LVS的负载调度算法

rr：轮询算法（Round Robin）

将请求依次分配给不同的RS节点，即RS节点中均摊分配。适合于RS所有节点处理性能接近的情况。
将收到的访问请求安装顺序轮流分配给群集指定各节点（真实服务器），均等地对待每一台服务器，而不管服务器实际的连接数和系统负载。

wrr：加权轮询调度（Weighted Round Robin）

依据不同RS的权重值分配任务。权重值较高的RS将优先获得任务，并且分配到的连接数将比权值低的RS更多。相同权值的RS得到相同数目的连接数。
保证性能强的服务器承担更多的访问流量。

dh：目的地址哈希调度（destination hashing）

以目的地址为关键字查找一个静态hash表来获得所需RS。

sh：源地址哈希调度（source hashing）

以源地址为关键字查找--个静态hash表来获得需要的RS。

（2）动态调度算法： wlc，lc，1blc

lc：最小连接数调度（ Least Connections）

ipvs表存储了所有活动的连接。LB会比较将连接请求发送到当前连接最少的RS。
根据真实服务器已建立的连接数进行分配，将收到的访问请求优先分配给连接数最少的节点。

wlc：加权最小连接数调度（Weighted Least Connections）

假设各台RS的权值依次为Wi，当前tcp连接数依次为Ti，依次取Ti/Wi为最小的RS作为下一个分配的RS。
在服务器节点的性能差异较大时，可以为真实服务器自动调整权重。
性能较高的节点将承担更大比例的活动连接负载。

lblc：基于地址的最小连接数调度(locality-based least-connection)

将来自同一个目的地址的请求分配给同一-台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑。

实验环境：

一台NFS服务器： 192.168.10.101/24

两台WEB服务器： 192.168.10.10/24，192.168.10.20/24

一台LVS负载调度服务器（2块网卡）： 内网192.168.10.1/24（ens33)，外网12.0.0.1/24（ens36）

win10 客户机： 12.0.0.12/24

部署NFS共享存储服务

 #1、关闭防火墙
systemctl disable --now firewalld
setenforce 0

 #2、安装nfs-utils、rpcbind软件包
yum install nfs-utils rpcbind -y
systemctl start rpcbind.service
systemctl start nfs.service


 #3、新建共享目录，并创建站点文件

mkdir /opt/web1 /opt/web2
echo "this is web1" > /opt/web1/index.html
echo "this is web2" > /opt/web2/index.html

 #4、修改共享配置文件，设置共享策略
   pwd
  /share

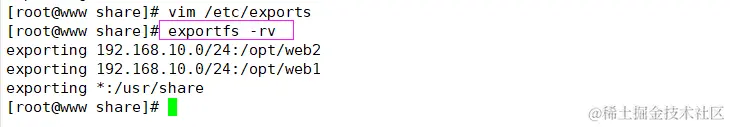

vim /etc/exports
/usr/share *(ro,sync)
/opt/web1 192.168.10.0/24(rw,sync)
/opt/web2 192.168.10.0/24(rw,sync)

 #5、启动两个服务，查看本机的NFS共享目录
systemctl start rpcbind
systemctl start nfs
showmount -e        //查看本机发布的NFS共享目录

配置节点服务器

两台web节点服务器需要相同的操作

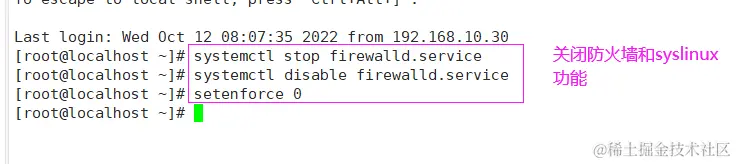

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0
vim /etc/selinux/config
SELINUX=disabled

yum install httpd -y

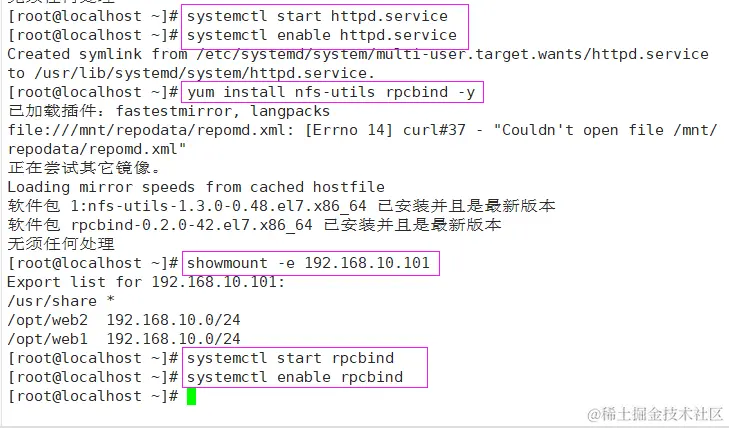

systemctl start httpd.service
systemctl enable httpd.service

yum install nfs-utils rpcbind -y
showmount -e 192.168.10.101

systemctl start rpcbind
systemctl enable rpcbind

web1节点服务器的后续操作：

mount.nfs 192.168.10.101:/opt/web1 /var/www/html

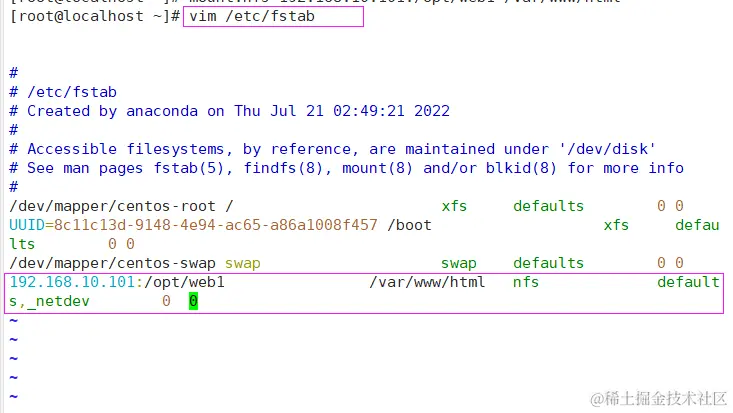

vim /etc/fstab
192.168.10.101:/opt/web1		/var/www/html	nfs		defaults,_netdev	0  0
mount -a

web2节点服务器的后续操作：

mount.nfs 192.168.10.101:/opt/web2 /var/www/html

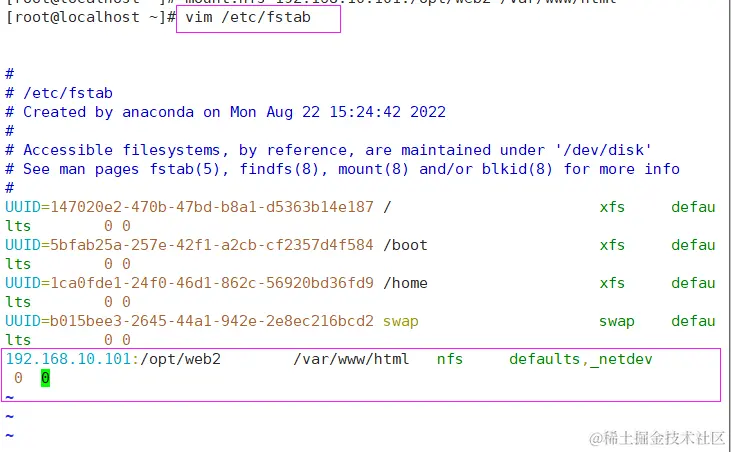

vim /etc/fstab
192.168.10.101:/opt/web2	/var/www/html	nfs 	defaults,_netdev	0  0


mount -a

配置负载调度器

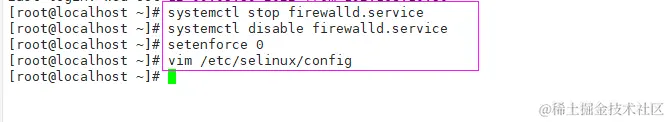

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

vim /etc/selinux/config
SELINUX=disabled


（1）配置SNAT转发规则（如果内网想主动连接外网的话，需要配置SNAT策略）

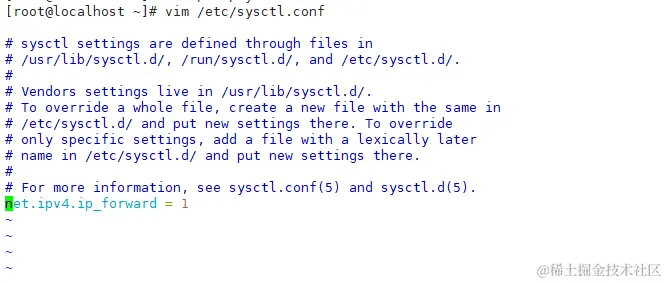

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

或 echo '1' > /proc/sys/net/ipv4/ip_forward
sysctl -p
#安装iptables 如果是centos7 系统
yum install -y iptables-services  iptables

iptables -t nat -F
iptables -F
iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o ens36 -j SNAT --to-source 12.0.0.1

（2）加载LVS内核模块

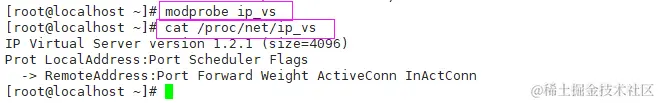

modprobe ip_vs					#加载 ip_vs模块
cat /proc/net/ip_vs				#查看 ip_vs版本信息

for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done

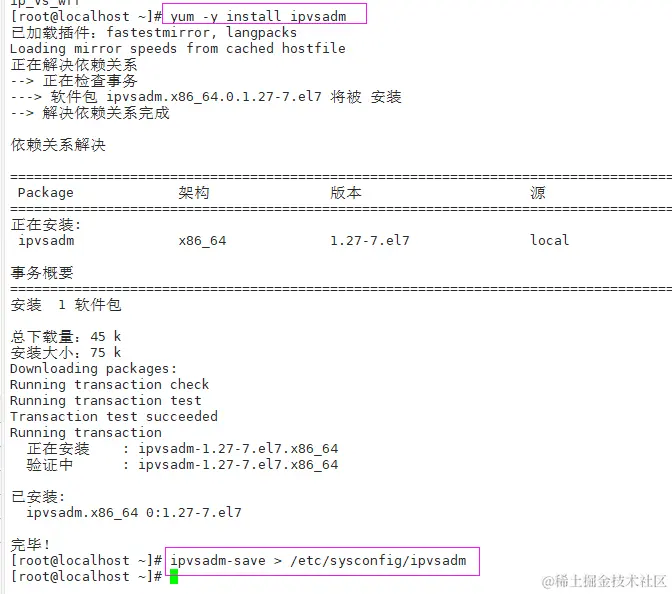

（3）安装ipvsadm 管理工具
yum -y install ipvsadm

--启动服务前须保存负载分配策略---
ipvsadm-save > /etc/sysconfig/ipvsadm
或者 ipvsadm --save > /etc/sysconfig/ipvsadm

systemctl start ipvsadm.service

（4）配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）
ipvsadm -C 					#清除原有策略
ipvsadm -A -t 12.0.0.1:80 -s rr [-p 60]
ipvsadm -a -t 12.0.0.1:80 -r 192.168.10.10:80 -m [-w 1]
ipvsadm -a -t 12.0.0.1:80 -r 192.168.10.10:80 -m [-w 1]
ipvsadm						#启用策略

ipvsadm -ln					#查看节点状态，Masq代表 NAT模式

保存LVS的配置策略以及删除策略的方法

ipvsadm-save > /opt/ipvsadm						#保存策略
ipvsadm-save > /etc/sysconfig/ipvsadm
----------------------------------------------------------------------------------------------------------
ipvsadm -d -t 12.0.0.1:80 -r 192.168.10.101:80				#删除群集中某一节点服务器
ipvsadm -D -t 12.0.0.1:80									#删除整个虚拟服务器
systemctl stop ipvsadm										#停止服务（清空策略）
systemctl start ipvsadm										#启动服务（根据/etc/sysconfig/ipvsadm重建配置）
ipvsadm-restore < /opt/ipvsadm					            #恢复LVS 策略

进行客户机测试

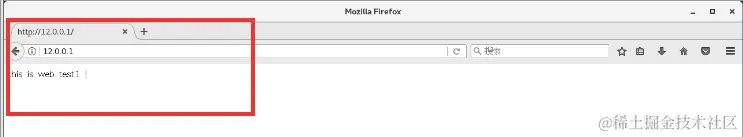

在一台IP为12.0.0.12的客户机使用浏览器访问 http://12.0.0.1/ ，不断刷新浏览器测试负载均衡效果，刷新间隔需长点（或者关闭Web服务的连接保持）。

LVS负载均衡群集+NAT部署
