这几天在修改论文的数据可视化部分，需要将建模的三维数据点进行可视化，数据存储在数据库中，数据字段包含坐标x,y,z和所属分类。我就将数据导出为excel表，然后利用python中的两个库进行数据读取以及数据的可视化，具体流程如下：

一、读取excel表数据

安装openpyxl库

pip install openpyxl

导入load_workbook

from openpyxl import load_workbook

构建根据.xlsx文件创建load_workbook对象

• 将表单设为只读模式（data_only=True）

xlsx_path_f_interface ='./perth_basin/alldata.xlsx' wb = load_workbook(xlsx_path_f_interface,data_only=True)

获取sheet表单的名称,通过表单名称，获取表单对象

print(wb.sheetnames) # ['planar', 'f_interface', 'interface'] sheet_f_interface = wb['f_interface']

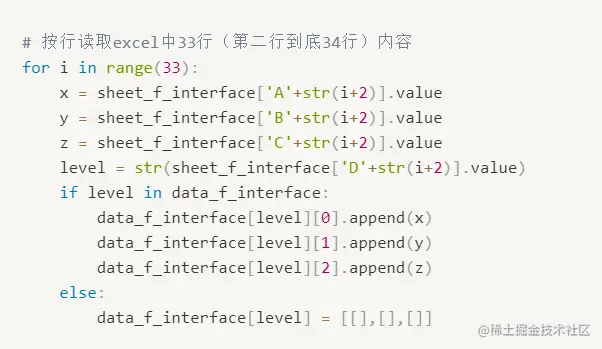

根据获取单元格对象以及单元格内容

• 通过行列号获取指定单元对象，然后通过value属性获取单元格内容

二、matplotlib绘制三维散点图

安装matplotlib 库

pip install matplotlib

导入pyplot对象

import matplotlib.pyplot as plt

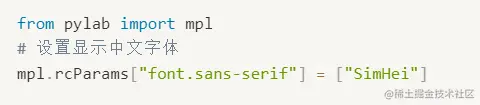

设置中文字符显示

• 当图表中有中文字符时，会出现中文字符无法显示的问题，需要进行如下代码设置：
• 我是参考这篇博客解决的，它还提供了其它解决方案，有需要的可以去博客仔细阅读

创建绘制区域

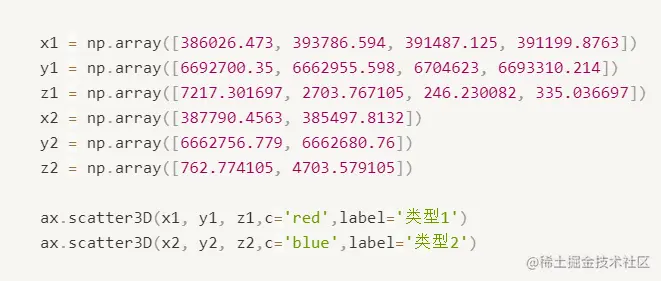

添加散点图数据

• 注意每个维度的数据类型为numpy.array
• c 表示数据点颜色
• label表示图例文字

设置散点图标题和坐标轴名称

设置图例位置，显示图片

• bbox_to_anchor 和loc用于控制图例的位置

plt.legend(plt.legend(bbox_to_anchor=(1.3, 1.1),loc='center right')) plt.show()

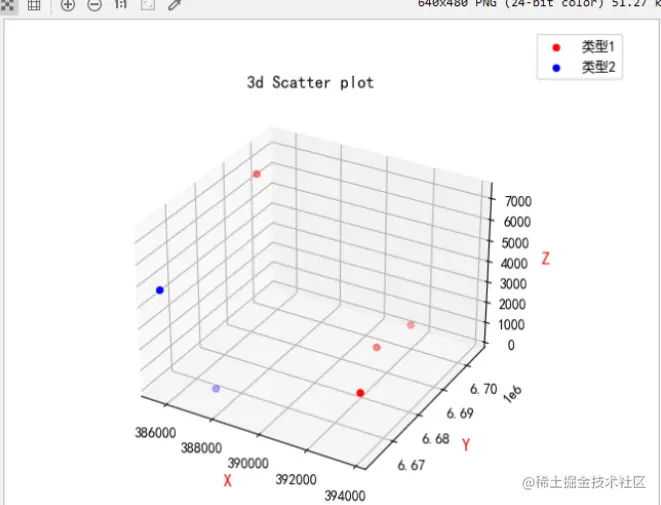

• 显示结果如下图：
